上一章，我们学习了 OpenGL 的基本知识，这一章，一起学习OpenGL的渲染模式和渲染语言GLSL。

一. 渲染流程

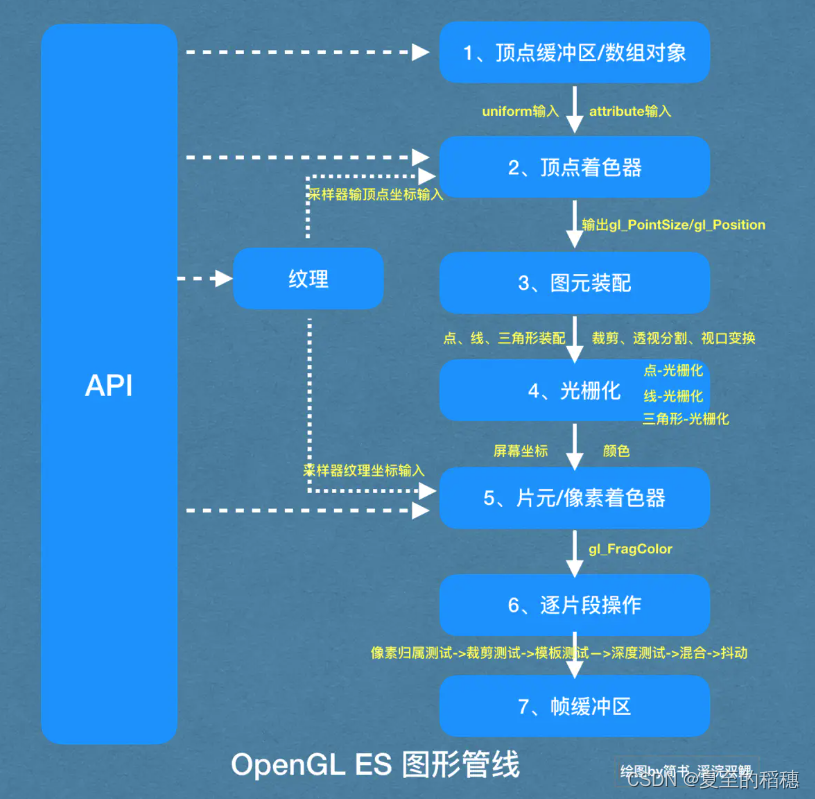

OpenGL的渲染流程如下图所示：
图片来源 https://www.jianshu.com/p/a818684333f2
从这里看出，OpenGL 需要使用顶点着色器，先绘制好轮廓，再通过图元装配，将顶点转换成图元，然后通过光栅化，将图片这种矢量图形，转成为栅格化数据，最后，使用片段着色器，将光栅化的数据，每一个像素进行运算，并绘制上对应的颜色，然后再展示到屏幕中。

图片来源 https://www.jianshu.com/p/48c52f862f42

大致的步骤为：

确定顶点的位置，通过顶点绘制指定的图形。
为图形上色，可以是纯色，渐变色，或者图片纹理
将图形加载到缓冲区，framebuffer 中，展示到屏幕

而我们开发的重点，需要重点关注，顶点着色器，片段着色器，将数据传递到着色器上这三个重点就可以了。

二. 基本概念

管线：它是一系列数据处理的过程，是显示芯片内部(GPU)处理图形信号相互独立的并行处理单元。
顶点程序：用于描述顶点操作的可执行文件/着色器源代码
图元片段： OpenGL ES 只有三种图元，点、线，三角形，它会把顶点数据数据计算成一个个图元，在这个阶段会进行裁减，透视分割和其他变换操作。
着色器 Shader：用于秒速如何绘制图形图像的具体环节，分为顶点着色器，片段着色器。
光栅化：就是将图元转换成一个二维片段的过程，这些转化由片段着色器处理，这些二维片段，就是屏幕上课绘制的像素。
纹理：可以理解成一张图片，用着色器在上面涂上不同的东西。

三. 坐标

与 Android 左边西不同，GL 的其实位置是在屏幕的中心，以(0,0)为中心店，x 坐标从做到有，y 从下到上，在 [-1,1] 之前取值，再映射到屏幕，而超出 [-1,1] 之外的，不会在屏幕上显示。如下图：

在这里插入图片描述

四. GLSL 语言

GLSL （OpenGL Shading Language）是着色器程序的编程语言，该程序会在 GPU 上执行，使得渲染管线具有可编程性。这里，你可以先简单浏览，等在编写 GLSL 的语言的时候，再来看一下。

4.1 GLSL 特有语法

GLSL 与 C 语言而非常相似，有基本的类型、函数、结构体，但没有指针；当然也有自己的一些特殊类型。

4.1.1 基本类型

在计算机图形中，向量和矩阵是变换的基础，这两种数据类型也是 GLSL 的核心，它的基本类型如下：

浮点向量：vec2 ，vec3 ，vec4
整数向量：ivec2 ，ivec3 ，ivec4
无符号整型向量：uvec2 ，uvec3 ，uvec4
boolean向量：bvec2 ，bvec3 ，bvec4
浮点矩阵：mat2,mat3,mat4,mat2x3…
二维纹理句柄：sampler2D

4.1.2 修饰符

const：（只读）常量变量
attribute：只能用于顶点着色器，用于经常更改的信息
uniform: (始终如一的)用于不经常更改的信息，可用于顶点和片元着色器
varying：（易变的）用于修饰从顶点着色器向片元着色器传递变量。

更多的解释，可以参考：https://zhuanlan.zhihu.com/p/52807564

4.2 内置变量

OpenGL 中，有几个内置变量，最常见的是在顶点着色器和片段着色器中

顶点着色器(Vectex Shader)：gl_position(位置) 和 gl_pointSize (大小)
片段着色器(Fragment Shader)：gl_FragColor (颜色值)

4.3 函数和内置函数

GLSL 的函数使用，与 C 语言基本一直，在定义函数之前先申明类型。不同之处，在于 GLSL 在函数参数上提供了特殊的限定符(修饰符)，这个跟 aidl 有点像，如：

in：默认模式，相当于传入参数只是 in 实参的一份拷贝，修改的值不会影响 in 参数本身，相当于java的 get
out：相当于 wirte-only，可写不可读，相当于 java 的set方法
inpuot：可读可写模式，直接改到实参，可以理解有 get 和set 方法。

GLSL 提供内置函数还是挺方便的，常见的有：

abs：绝对值
floor：向下取整
ceil：向上取整
mod：取模
min：最小
max：最大
clamp：中间值
dot：计算两个向量的点积
pow：计算标量的幂次

4.4 GLSL 编写工具

在 Android studio 中，下载 GLSL 的插件，就可以编写后，再拷贝到着色器代码了，有代码提示真的很不错：
在这里插入图片描述

OpenGL 的渲染框架

接下来，看看 GLSL 是如何把着色器的值传递给 OpenGL 的渲染管线的，如下图：
在这里插入图片描述
从上面可以看到，管线可以分为 client 和 server：

Client：
这里是我们赋予着色器参数的动态值，以及调用的 OpenGL api ，这里指我们的程序代码。

Server：
Server 是整个渲染的核心，它运行再 GPU，Client 和 Server 只能通过 Attributes ，Uniforms 等类型通信。然后再通过着色器 Shader 将数据绘制渲染出来。

参考：
https://mp.weixin.qq.com/s?__biz=MzU5NjkxMjE5Mg==&mid=2247483771&idx=1&sn=9b122a361188aa4cc0d75549be0ee4a4&chksm=fe5a3054c92db942d350306739c2c775c95d107b8f2a213d6ddc9cbc5c042c702dc1d36c3581&scene=21#wechat_redirect
https://www.jianshu.com/p/48c52f862f42
https://www.jianshu.com/p/a818684333f2
https://zhuanlan.zhihu.com/p/52807564
