写在前面，Sentinel-1数据不适合做DEM，因为sentinel-1的时间基线较长，目前的数据是12天，那么获得的数据的相干性就比较差；C波段雷达的穿透能力不强，受地表植被、水域等因素影响较大，去相干是个大问题……还有很多原因

0 SNAP 简介

• SNAP是一个开源软件，有Windows版本和linux版本
  欧空局（European Space Agency, ESA）中关于SNAP的介绍：https://earth.esa.int/eogateway/tools/snap

• SNAP下载与安装
  SNAP下载地址:https://step.esa.int/main/download/snap-download/
  目前已经更新到SNAP9，包括Windows、MAC OS、Linux版本

  如果是用Windows系统的电脑，下载红框中的Windows 64-bit版本即可

笔者使用过Windows和Linux版本，这两个版本的软件界面和操作习惯几乎完全一致，有些博主说Linux版本运行速度更快，笔者并无此感觉。且大部分使用者的Linux系统安装在虚拟机中，无法完全调动物理机的资源，因此建议物理机为Windows的同学使用Windows版本的SNAP。

1 SNAP和snaphu的安装

1.1 SNAP安装

• 由于是开源软件，不需要破解，因此安装过程中只需要next，选择安装文件夹即可，没有复杂的步骤

1.2 snaphu安装

• 使用SNAP做DEM，需要安装一个第三方插件：snaphu，官网为https://web.stanford.edu/group/radar/softwareandlinks/sw/snaphu/


1.2.1 Windows系统安装snaphu

1. 如果是Windows系统，点击Tools，选择Plugins

2. 在弹出的窗口中选择Available Plugins中点击SNAPHU Unwrapping，选择左下角的install


• 由于我已经安装好了，所以我的SNAPHU Unwrapping在Installed中


3. 点击Tools中的Mange External Tools，查看status是否正常



• 在Bundled Binaries中，查看Target Folder，打开这个文件夹，是否能找到snaphu的安装包，如果有，就是可以用的。



1.2.2 Linux系统中安装snaphu

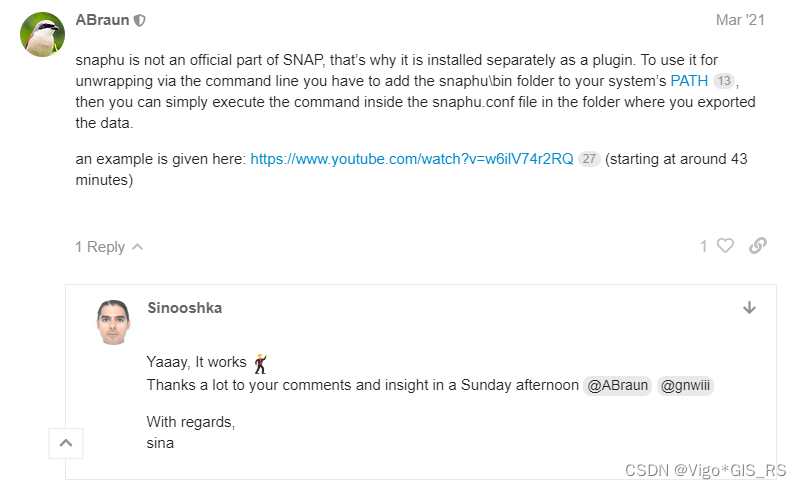

• 主要步骤如上所述Windows系统中安装snaphu，如果遇到报错等问题，可以参考网页https://forum.step.esa.int/t/snaphu-unwarping-path-error/29054/3
• 解决方案如图所述


2 基于InSAR技术制作DEM的基本原理

InSAR DEM 技术流程图，源自《SARscape培训教程》,作者：Esri中国信息技术有限公司

具体技术细节在此不多说，请参考博文InSAR基础知识简介

一般不需要做数据聚焦，我们可以直接下载sentinel-1 SLC数据

3 数据下载，包括sentinel-1 SLC数据、参考DEM数据、精密轨道数据

请详细阅读下列博文，并下载好数据。

3.1 sentinel-1 SLC数据

1. 哨兵-1 Sentinel-1数据下载（ASF）
2. 哨兵-1 Sentinel-1数据下载（欧空局）
3. 哨兵-1 Sentinel-1 数据下载（ONDA）

3.2 参考DEM数据

1. QGIS下载各种DEM的插件（SRTM 90m/30m -ALOS 30m -Cop 30m/90m-NASADEM Global DEM）
2. SARscape手动下载30mDEM（SRTM1 V3）切片数据-[EC: 40008]参考 5.在USGS下载DEM切片即可

3.3 精密轨道数据

3种方法下载Sentinel-1精密轨道数据

4 在SNAP中用sentinel-1数据制作DEM的具体步骤

打开SNAP，开始处理数据，准备好两期数据，覆盖范围一致，时间基线尽可能短

SNAP中可以使用工作流处理，这里我前一部分演示工作流，后面分步骤演示。

4.1 Split----->Apply Orbit File---->Back Geocoding---->Enhanced Spectral Diversity

如果你的电脑内存较大（32G以上），可以把这几步制作成工作流，如果内存小，可以一步一步来。

1. 加载数据



2. 点击GraphBuilder


• 右键Add ，添加各个模块

  • Read读取文件

  • TOPSAR-Split

  • Apply-Orbit-File

  • Back-GeoCoding

  • Enhanced Spectral Diversity

  • Write


• 完整模型


3. 在Read中放置原始数据，日期早的在前，日期晚的在后



4. 在TOPSAR-Split中选择subwath（IW）和极化，以及Bursts
   一个sentinel-1数据包括左中右3个IW，一个IW包括9个brust，如下图所示IW2，Bursts为1-6


5. 在Apply-Orbit-File中选择轨道数据，可以选择自动下载，如果自动下载不成功就手动下载，precise表示精密轨道。


6. 在Back-Geocoding中选择参考DEM，这个我建议事先现在好，选择External DEM，选择放置路径和NoData值即可，因为自动下载很慢。



7. Enhanced Spectral Diversity默认即可

8. Write选择一个文件夹，name后缀为_Orb_Stack_esd，表示做了哪些步骤


9. 点Run即可运行

4.2 Interogram Formation

• 选择上一步做好的esd文件，其他的默认即可



4.3 deburst，就是把之前的bursts合起来，选择上一步的成果，参数默认即可

4.4 Multilook 多视，选择上一步的deb，其他默认

4.5 Goldstein Phase Filtering 相位滤波，选择上一步的ML，其他默认

• 滤波前后的相位图


4.6 snaphu export， 输出为snaphu文件

• 选择上一步的flt文件

• 设定好输出文件夹，选择TOPO模式，设置一定范围的重叠区，点击run


4.7 snaphu-unwrapping 解缠

• 选择phase开头的snaphu.img格式的文件

• 点击显示执行进程，选择输出文件夹，下面的黑框会显示执行日志，这个解缠花费的时间比别的步骤都长，如果进度条一闪而过，那就是snaphu没安装好，请再次仔细阅读本文1.2snaphu安装的内容


4.8 snaphu-import，导入解缠好的文件

• 1- Read-Pahse选择之前做好的flt文件，2- Read-Unwrapped-Phase选择上一步解缠后的UnwPhase开头snaphu.hdr结尾的文件



• 3-snaphuimport默认


• 4- Write随便写，能记住就行


4.9 Phase to Elevation 相位转高程

• 选择上一步做好的import文件

• 选择外部DEM，设置NoData值

• 这一步的DEM成果，但不是最终成果


4.10 subset，裁剪DEM（可选），可以看到上一步的成果很粗糙，边缘不可用，因此可以裁剪掉

• 编辑这个蓝色框即可，其他默认，点击OK后，可以在左边看到



• 现在还是临时文件，打开看一下范围是否合适


• 觉得合适，就右键这个文件，点击save product as



4.11 Geometic 地理编码

• 选择输出文件夹，其他默认即可


• 可以看到分辨率是13.96*14.67，这个可以手动改大，但不宜改小，也可以选择DEM，这个意思是输出参考DEM，也就是你之前导入的外部DEM。


• DEM最终成果

• 将DEM导出，选中需要导出的elevation_VV，然后点击左上角的File，点击Export，导出为GeoTIFF格式


• 在其他GIS软件中打开，效果很不理想：



感谢阅读！
