CUDA——向量化内存

news2025/7/21 4:26:24

许多 CUDA 内核受带宽限制，新硬件中触发器与带宽的比率增加导致更多带宽受限内核。这使得采取措施缓解代码中的带宽瓶颈变得非常重要。在本文中，我将向您展示如何在 CUDA C/C++ 中使用矢量加载和存储来帮助提高带宽利用率，同时减少执行指令的数量。

让我们从以下简单的内存复制内核开始。

__global__ void device_copy_scalar_kernel(int* d_in, int* d_out, int N) {
  int idx = blockIdx.x * blockDim.x + threadIdx.x;
  for (int i = idx; i < N; i += blockDim.x * gridDim.x) {
    d_out[i] = d_in[i];
  }
}

void device_copy_scalar(int* d_in, int* d_out, int N)
{
  int threads = 128;
  int blocks = min((N + threads-1) / threads, MAX_BLOCKS);
  device_copy_scalar_kernel<<<blocks, threads>>>(d_in, d_out, N);
}

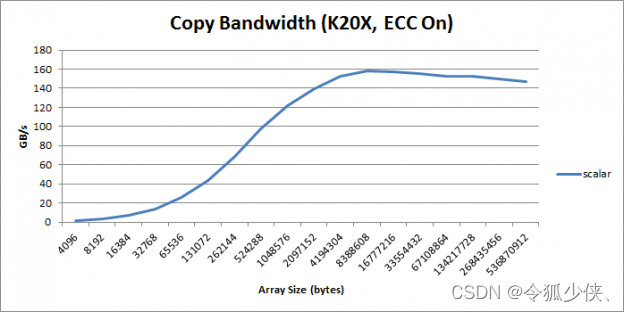

在此代码中，我使用了grid-stride loops，如较早的 earlier CUDA Pro Tip post. 中所述。图 1 显示了以 GB/s 为单位的内核吞吐量作为 copy size的函数。

Figure 1: Copy bandwidth as a function of copy size

我们可以使用 CUDA 工具包中包含的 cuobjdump 工具检查此内核的程序集。

cuobjdump 从 CUDA 二进制文件（独立的和嵌入在主机二进制文件中的文件）中提取信息，并以人类可读的格式呈现它们。 cuobjdump 的输出包括每个内核的 CUDA 汇编代码、CUDA ELF 部分标题、字符串表、重定位器和其他 CUDA 特定部分。它还从主机二进制文件中提取嵌入的 ptx 文本。
有关每个 GPU 架构的 CUDA 汇编指令集的列表，请参阅指令集参考。

 %> cuobjdump -sass executable

scalar copy kernel主体的 SASS 如下：

/*0058*/ IMAD R6.CC, R0, R9, c[0x0][0x140]
/*0060*/ IMAD.HI.X R7, R0, R9, c[0x0][0x144]
/*0068*/ IMAD R4.CC, R0, R9, c[0x0][0x148]
/*0070*/ LD.E R2, [R6]
/*0078*/ IMAD.HI.X R5, R0, R9, c[0x0][0x14c]
/*0090*/ ST.E [R4], R2

在这里我们可以看到总共有六个与复制操作相关的指令。四个 IMAD 指令计算加载和存储地址，LD.E 和 ST.E 从这些地址加载和存储 32 位。

我们可以通过使用矢量化加载和存储指令 LD.E.{64,128} 和 ST.E.{64,128} 来提高此操作的性能。这些操作还加载和存储数据，但以 64 位或 128 位宽度执行。使用矢量化加载可减少指令总数、减少延迟并提高带宽利用率。

使用向量化加载的最简单方法是使用 CUDA C/C++ 标准头文件中定义的向量数据类型，例如 int2、int4 或 float2。您可以通过 C/C++ 中的类型转换轻松使用这些类型。例如，在 C++ 中，您可以使用 reinterpret_cast<int2*>(d_in) 将 int 指针 d_in 重铸为 int2 指针。在 C99 中，您可以使用转换运算符来做同样的事情：(int2*(d_in))。

取消引用这些指针将导致编译器生成矢量化指令。但是，有一个重要警告：这些指令需要对齐的数据。设备分配的内存自动对齐到数据类型大小的倍数，但如果您偏移指针，偏移量也必须对齐。例如，reinterpret_cast<int2*>(d_in+1) 无效，因为 d_in+1 未与 sizeof(int2) 的倍数对齐。

如果使用“对齐”偏移量，则可以安全地偏移数组，如 reinterpret_cast<int2*>(d_in+2)。您还可以使用结构生成矢量化负载，只要该结构的大小是两个字节的幂。

struct Foo {int a, int b, double c}; // 16 bytes in size
Foo *x, *y;
…
x[i]=y[i];

现在我们已经了解了如何生成向量化指令，让我们修改内存复制内核以使用向量加载。

__global__ void device_copy_vector2_kernel(int* d_in, int* d_out, int N) {
  int idx = blockIdx.x * blockDim.x + threadIdx.x;
  for (int i = idx; i < N/2; i += blockDim.x * gridDim.x) {
    reinterpret_cast<int2*>(d_out)[i] = reinterpret_cast<int2*>(d_in)[i];
  }

  // in only one thread, process final element (if there is one)
  if (idx==N/2 && N%2==1)
    d_out[N-1] = d_in[N-1];
}

void device_copy_vector2(int* d_in, int* d_out, int n) {
  threads = 128;
  blocks = min((N/2 + threads-1) / threads, MAX_BLOCKS);

  device_copy_vector2_kernel<<<blocks, threads>>>(d_in, d_out, N);
}

这个内核只有一些变化。首先，循环现在只执行 N/2 次，因为每次迭代处理两个元素。其次，我们在文案中使用了上面描述的铸造技术。第三，我们处理 N 不能被 2 整除时可能出现的任何剩余元素。最后，我们启动的线程数是我们在标量内核中执行的线程数的一半。

检查 SASS 我们看到以下内容。

/*0088*/                IMAD R10.CC, R3, R5, c[0x0][0x140]
/*0090*/                IMAD.HI.X R11, R3, R5, c[0x0][0x144]
/*0098*/                IMAD R8.CC, R3, R5, c[0x0][0x148]
/*00a0*/                LD.E.64 R6, [R10]
/*00a8*/                IMAD.HI.X R9, R3, R5, c[0x0][0x14c]
/*00c8*/                ST.E.64 [R8], R6

请注意，现在编译器生成 LD.E.64 和 ST.E.64。所有其他指令都是相同的。但是，需要注意的是，执行的指令数量将减少一半，因为循环只执行了 N/2 次。指令数的这种 2 倍改进在指令绑定或延迟绑定内核中非常重要。

我们也可以写一个vector4版本的copy kernel。

__global__ void device_copy_vector4_kernel(int* d_in, int* d_out, int N) {
  int idx = blockIdx.x * blockDim.x + threadIdx.x;
  for(int i = idx; i < N/4; i += blockDim.x * gridDim.x) {
    reinterpret_cast<int4*>(d_out)[i] = reinterpret_cast<int4*>(d_in)[i];
  }

  // in only one thread, process final elements (if there are any)
  int remainder = N%4;
  if (idx==N/4 && remainder!=0) {
    while(remainder) {
      int idx = N - remainder--;
      d_out[idx] = d_in[idx];
    }
  }
}

void device_copy_vector4(int* d_in, int* d_out, int N) {
  int threads = 128;
  int blocks = min((N/4 + threads-1) / threads, MAX_BLOCKS);

  device_copy_vector4_kernel<<<blocks, threads>>>(d_in, d_out, N);
}

对应的SASS如下：

/*0090*/                IMAD R10.CC, R3, R13, c[0x0][0x140]
/*0098*/                IMAD.HI.X R11, R3, R13, c[0x0][0x144]
/*00a0*/                IMAD R8.CC, R3, R13, c[0x0][0x148]
/*00a8*/                LD.E.128 R4, [R10]
/*00b0*/                IMAD.HI.X R9, R3, R13, c[0x0][0x14c]
/*00d0*/                ST.E.128 [R8], R4
