前言
本文主要介绍如何使用Ai-WB1系列模组以及开发板更新固件烧录操作说明。
1 准备材料
- AI-WB1系列模组或者开发板
- USB转TTL模块/Type-C数据线
- 固件详见链接常见固件中的出厂固件
- 串口工具链接
- 烧录工具详见链接 烧录工具中的Ai-WB1烧录工具
- 杜邦线
2 硬件连接
以Ai-WB1-12F模组为例，按照如下表格进行接线
| Ai-WB1-12F | USB转TTL |
|---|---|
| VCC | 3V3 |
| GND | GND |
| TXD | RX |
| RXD | TX |
| PA0 | GND |

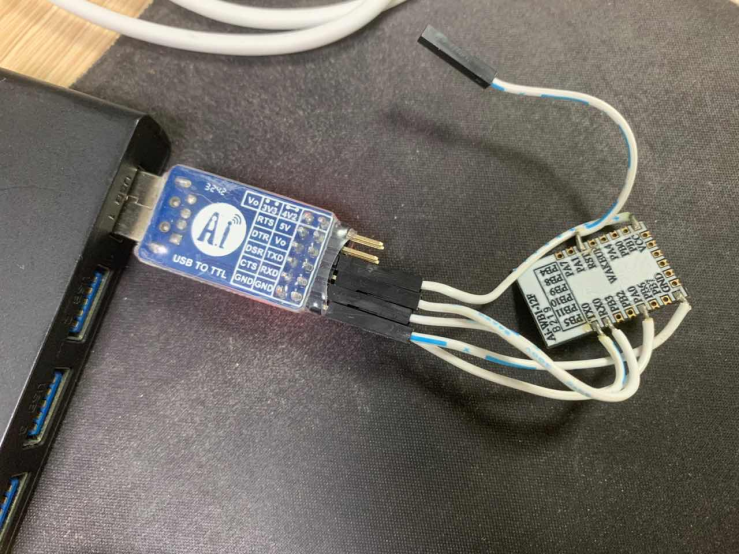

硬件连接实物图：
3 烧录软件的使用

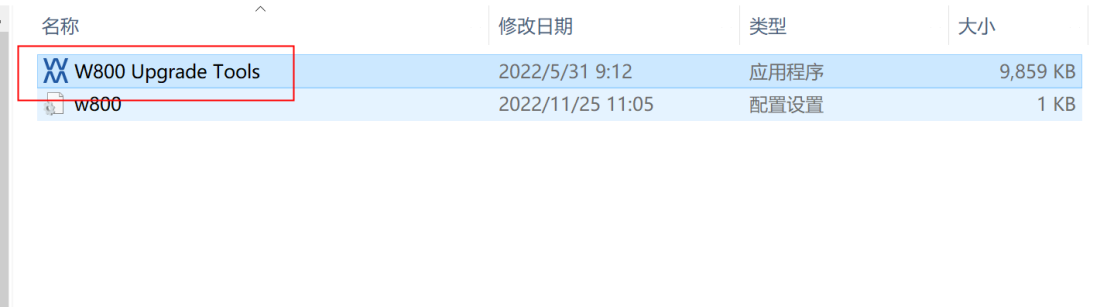

打开烧录软件
按照上图硬件连接实物图连接好后：

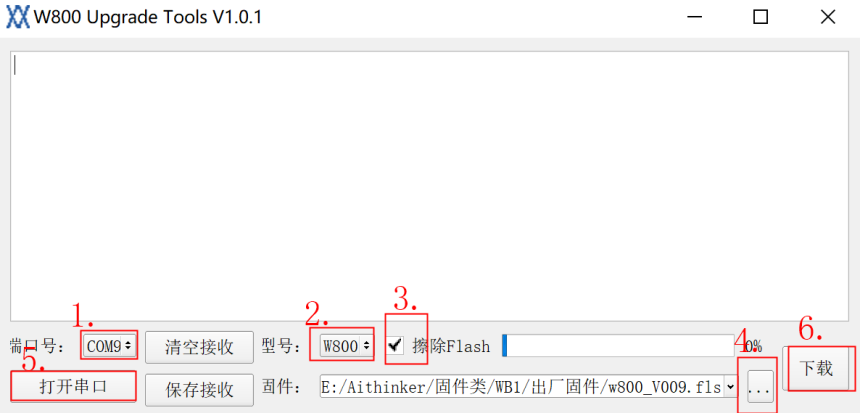

- 选择对应的串口
- 选择W800型号
- 勾选擦除Flash
- 选择对应固件
- 打开串口
- 点击下载

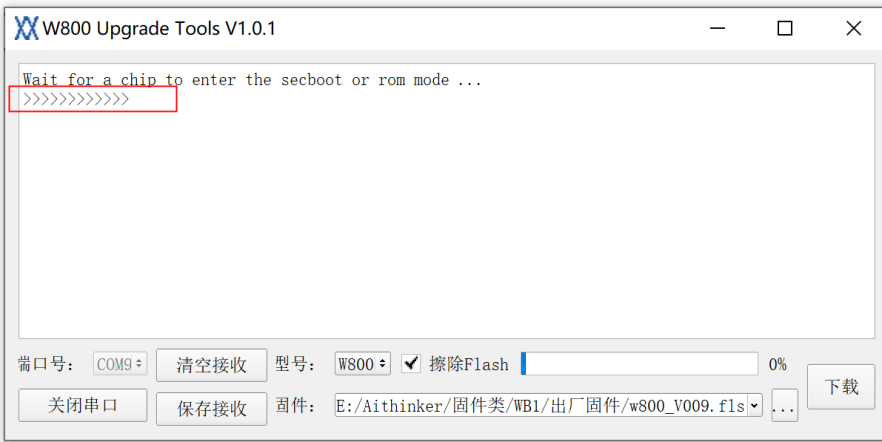

当出现图中右箭头标志时拔插一下VCC

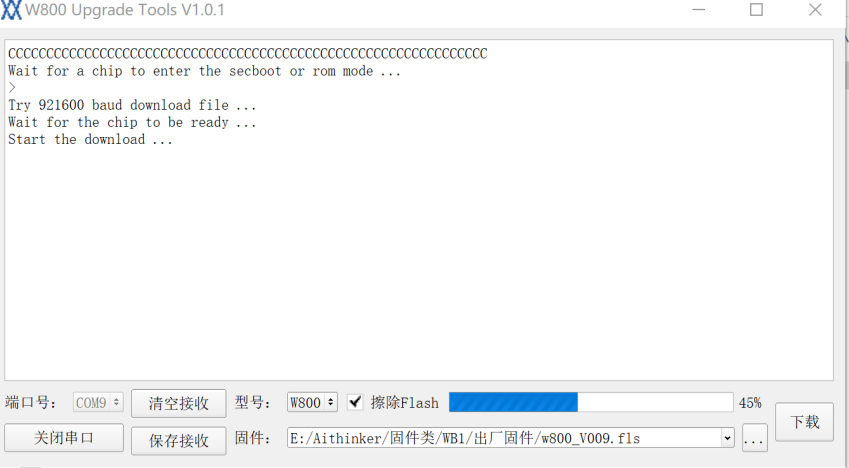

此时便可成功下载
断开PA0与USB转TTL中GND的连接，重新给模组/开发板复位，打开串口调试工具，若烧录的是AT出厂固件，出现如下方的标志即表示烧录成功。
