一、reportSupportedDTC-19 0A

客户端可以通过发送sub-function=0x0A reportSupportedDTC来检索服务器支持的所有DTC的状态。对此请求的响应包含DTCStatusAvailabilityMask，DTCStatusAvailabiltyMask 提供服务器支持用于掩码目的的DTC状态位的指示。在DTCStatusAvailabilityMask之后，响应还包含DTCAndStatusRecord的list，其中包含服务器支持的每个诊断故障代码的DTC编号和相关状态。

通常被OEM用来测试ECU中实际支持的DTC和需求的DTC列表是否符合。

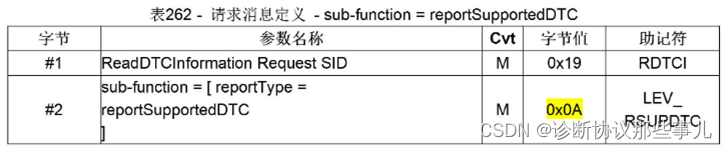

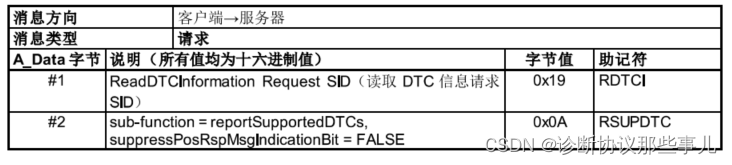

二、请求格式

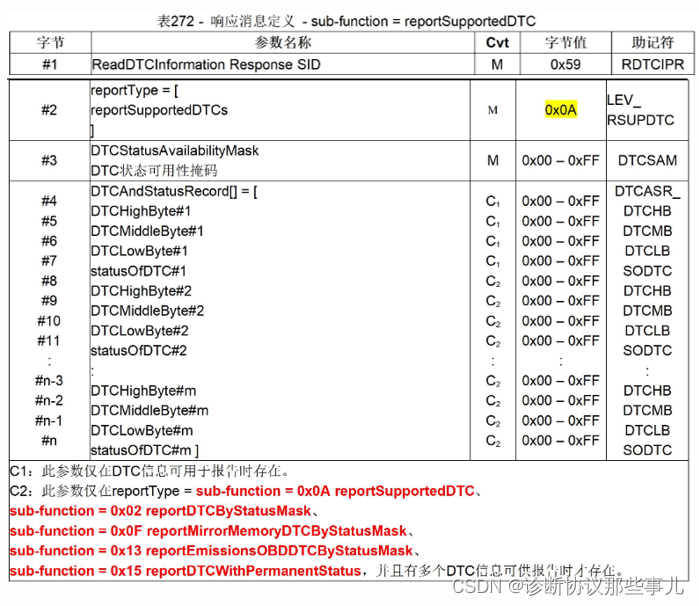

三、肯定响应格式

四、否定响应格式

1.支持的否定响应码

NRC	描述	助记符
0x12	子功能参数不受支持	SFNS
0x13	请求报文的数据长度（或者格式）不符合标准	IMLOIF
0x31	①客户端规定了一个不被服务器识别的DTCMaskRecord；②客户端规定了一个无效DTCSnapshotRecordNumber/DTCExtDataRecordNumber；③客户端规定了一个不被服务器识别的FunctionalGroupIdentifier；④服务器无法识别MemorySelection	ROOR

五、消息流示例

为简单起见：服务器共支持三个具有下述状态的DTC
①DTC 0x123456，statusOfDTC为0x24
②DTC 0x234505，statusOfDTC为0x00
③DTC 0xABCD01，statusOfDTC为0x2F

---
