蜂鸣器硬件电路设计
- 1 简介
- 2 蜂鸣器电路设计
1 简介
蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中做发声器件。
蜂鸣器的分类：压电式蜂鸣器和电磁式蜂鸣器两种类型。
| 蜂鸣器类型 | 描述 |
|---|---|
| 压电式蜂鸣器 | 压电式蜂鸣器是以压电陶瓷的压电效应来带动金属片的振动而发声。 |
| 电磁式蜂鸣器 | 电磁式蜂鸣器是利用电磁线圈对蜂鸣片的作用来发声的元器件。 |
蜂鸣器按照驱动方式主要分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器接通直流电即可发声，无源蜂鸣器需要控制信号实现声音的产生。其主要区别为蜂鸣器内部是否含有震荡源。
-

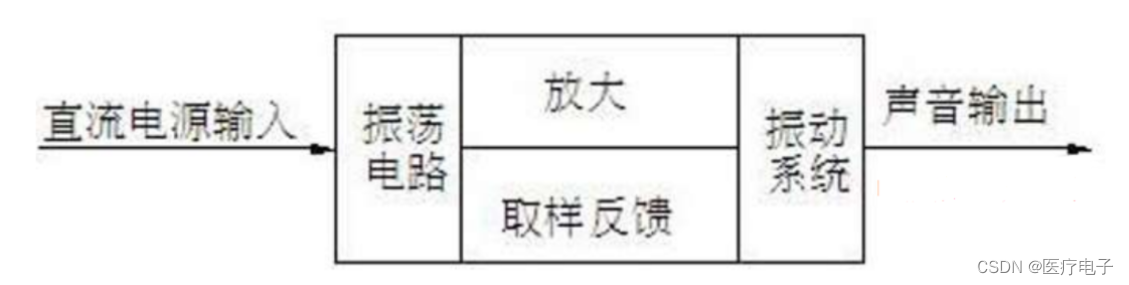

有源蜂鸣器的工作发声原理是：直流电源输入经过振荡系统的放大取样电路在谐振装置作用下产生声音信号
-

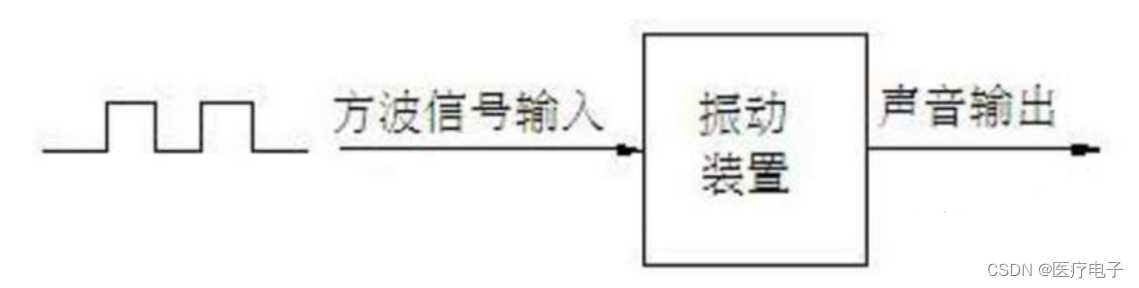

无源蜂鸣器的工作发声原理是：方波信号输入谐振装置转换为声音信号输出：
特别地，无源蜂鸣器输入不同的频率和占空比的PWM，方波发出的声音是不同的，其中频率对音调有影响，占空比对音量有影响。
| 音调 | 1(Do) | 2(Re) | 3(Mi) | 4(Fa) | 5(So) | 6(La) | 7(Si) |
|---|---|---|---|---|---|---|---|
| 频率（Hz） | 262 | 294 | 330 | 349 | 392 | 440 | 494 |
2 蜂鸣器电路设计
无源蜂鸣器电路设计

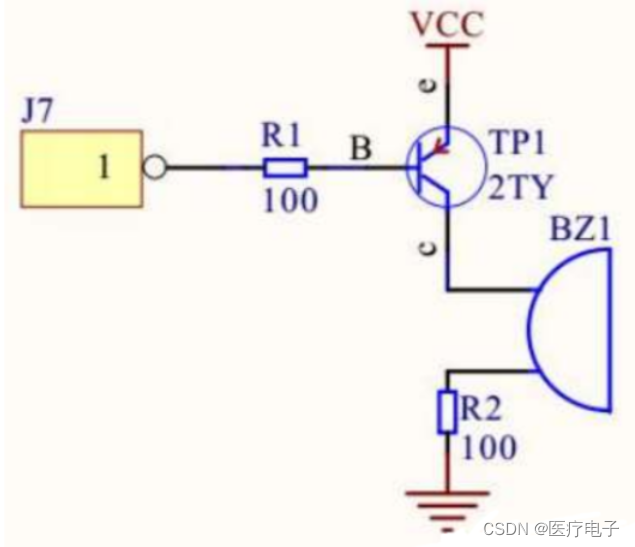

无源蜂鸣器，它需要一定频率的脉冲（高低电平）才会发声，图中 TP1 PNP 三极管起到一个电流放大作用，从而可以驱动蜂鸣器。当 J7 端子有一个高电平进来时，PNP 三极管 TP1 截止，蜂鸣器不得电，当 J7 端子有一个低电平进来时，PNP 三极管 TP1 导通，蜂鸣器得电，如果 J7 端子有一个一定频率的脉冲信号（高低电平不断翻转）时，无源蜂鸣器发出声音。
有源蜂鸣器电路设计
通过电阻 R2 和 PNP 三极管 TP1 进行电流放大，从而驱动蜂鸣器。电阻 R1 是一个上拉电阻，用来防止蜂鸣器误发声。当 BEEP 引脚输出低电平时，PNP 三极管导通，蜂鸣器发声；当 BEEP 引脚输出高电平时，PNP 三极管截止，蜂鸣器停止发声。
