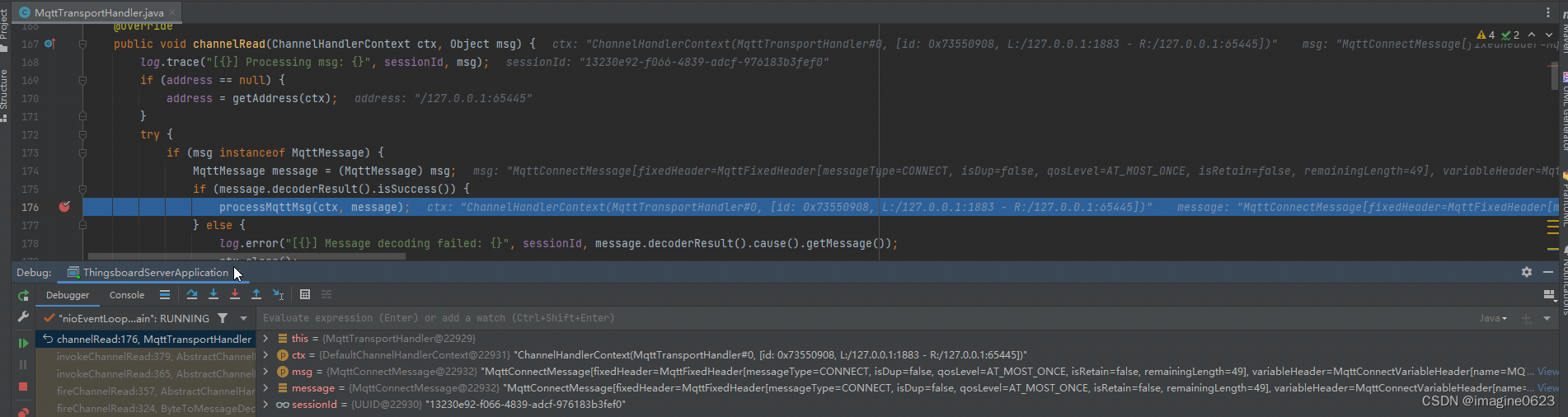

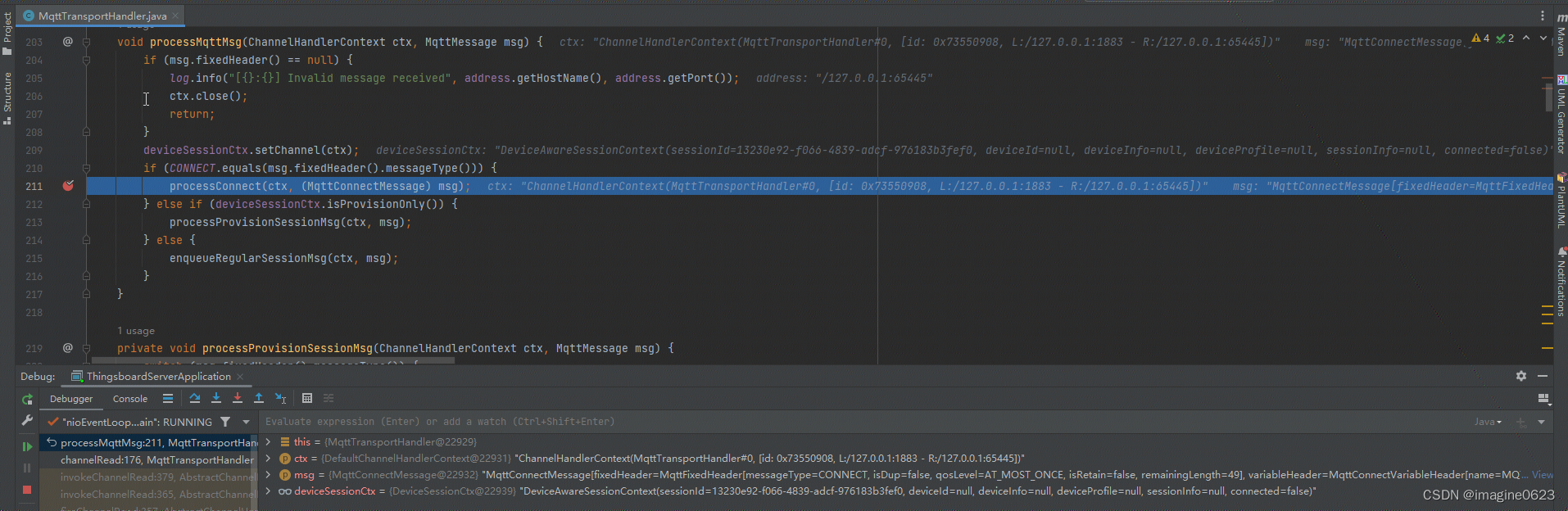

//MqttTransportHandler 132

processMqttMsg(ctx, (MqttMessage) msg);

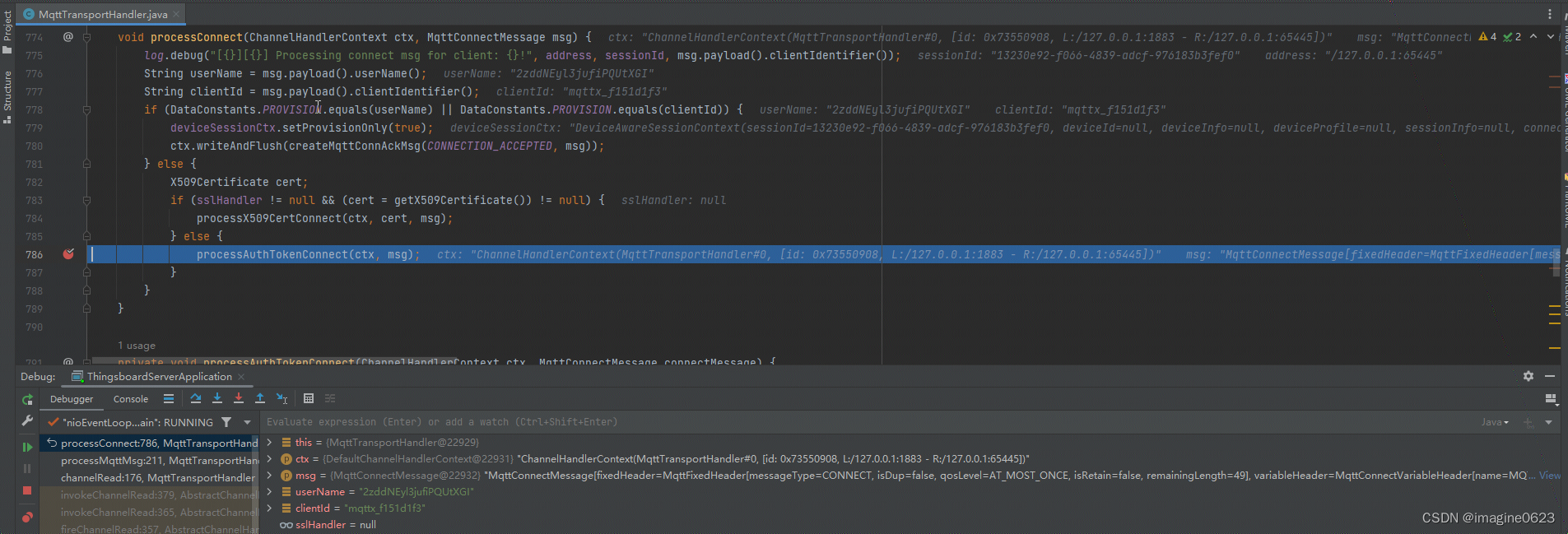

//MqttTransportHandler 154

processConnect(ctx, (MqttConnectMessage) msg);

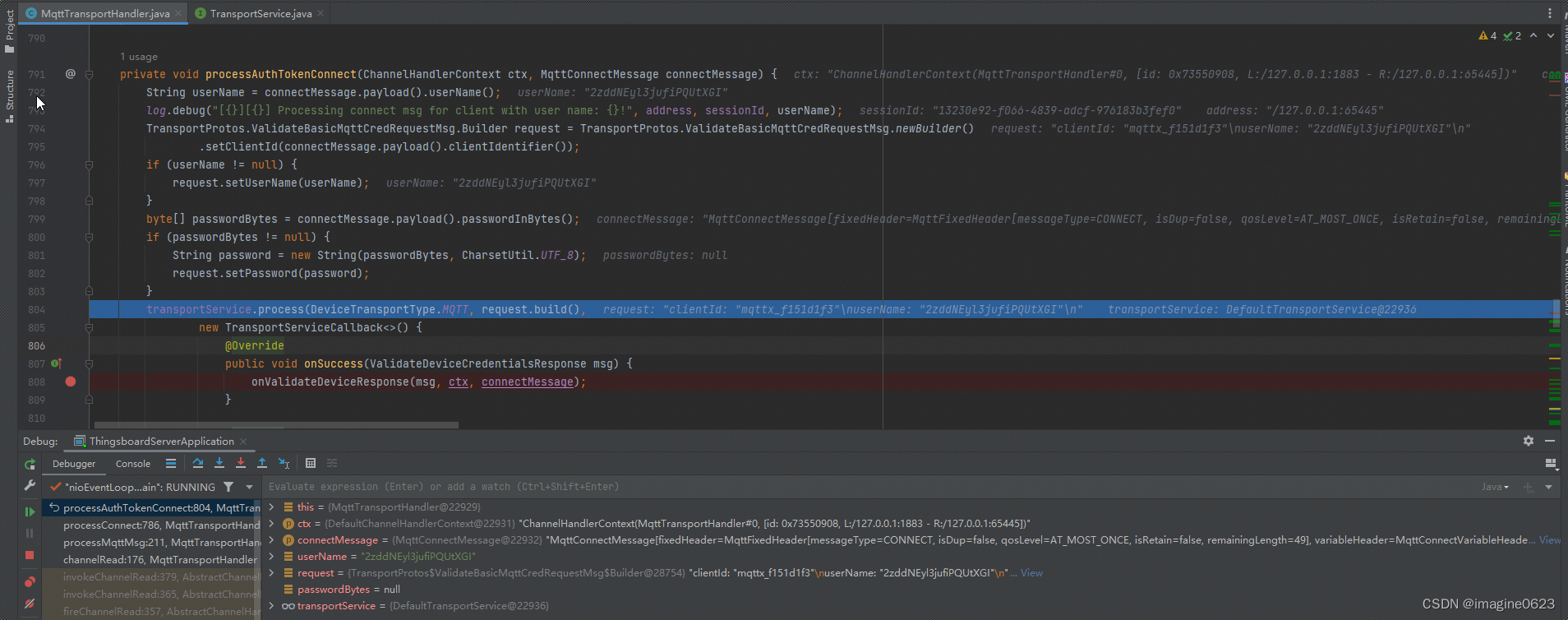

//MqttTransportHandler 474

processAuthTokenConnect(ctx, msg);


//MqttTransportHandler 492

//构造请求消息，调用transportService处理请求消息

transportService.process(DeviceTransportType.MQTT, request.build(),

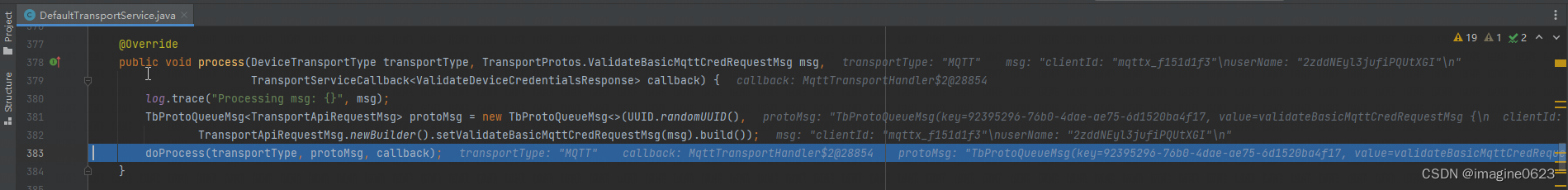

//DefaultTransportService 271

//调用doProcess方法处理protoMsg消息，protoMsg中包含请求消息。

doProcess(transportType, protoMsg, callback);

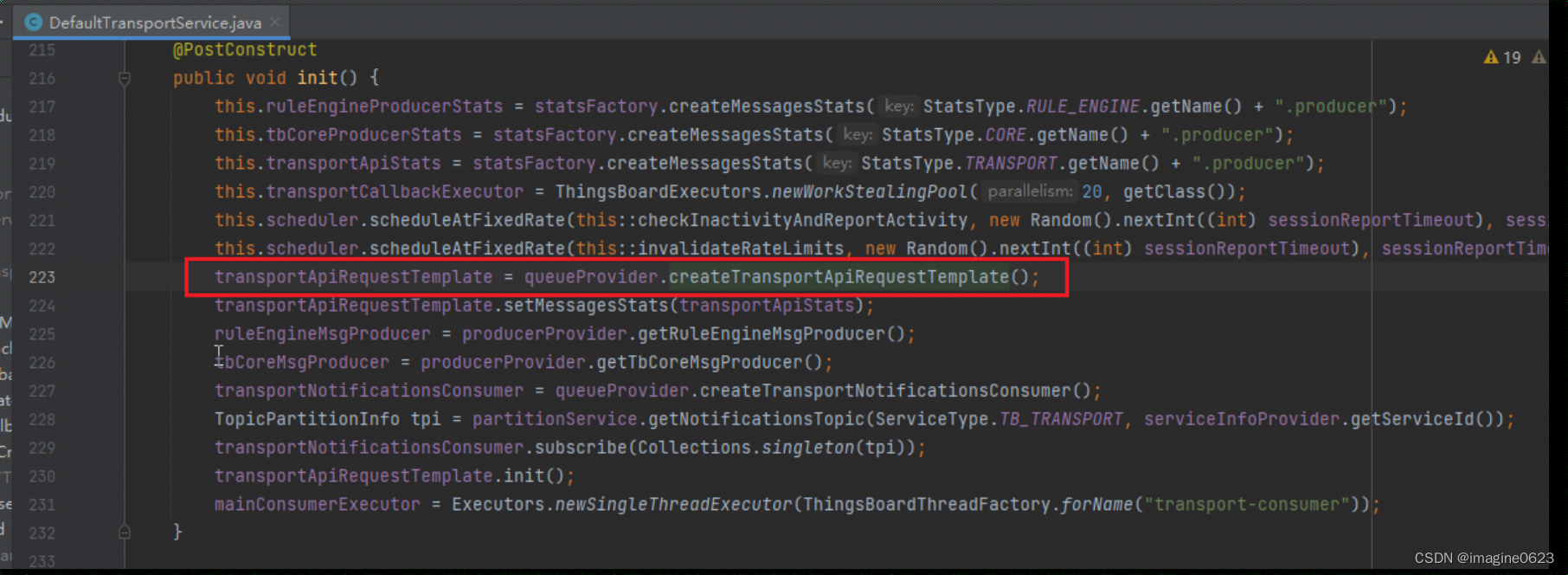

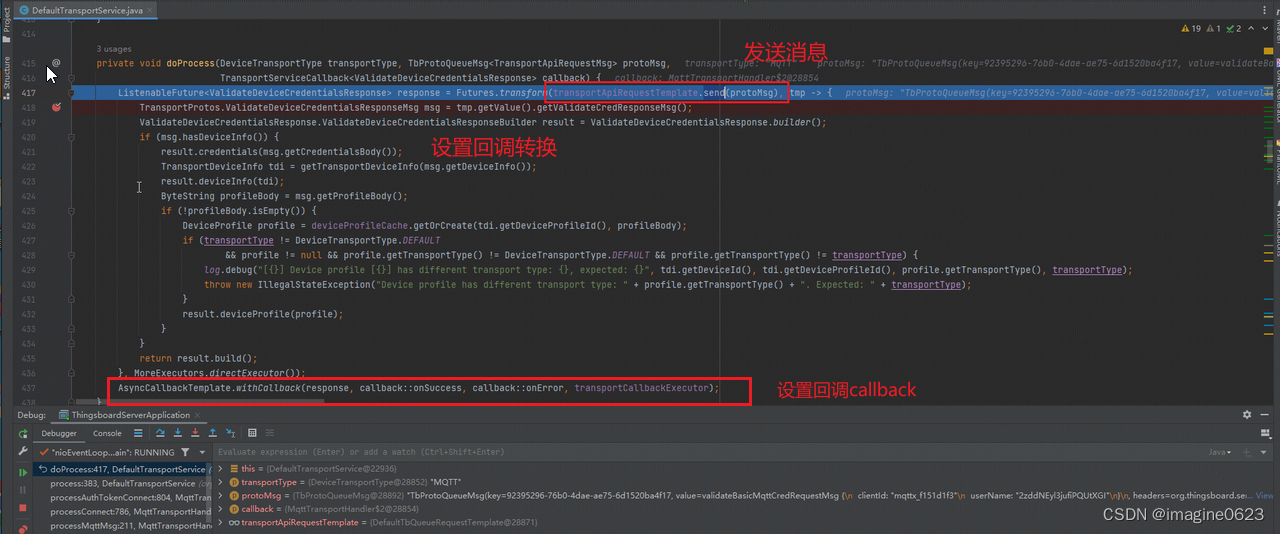

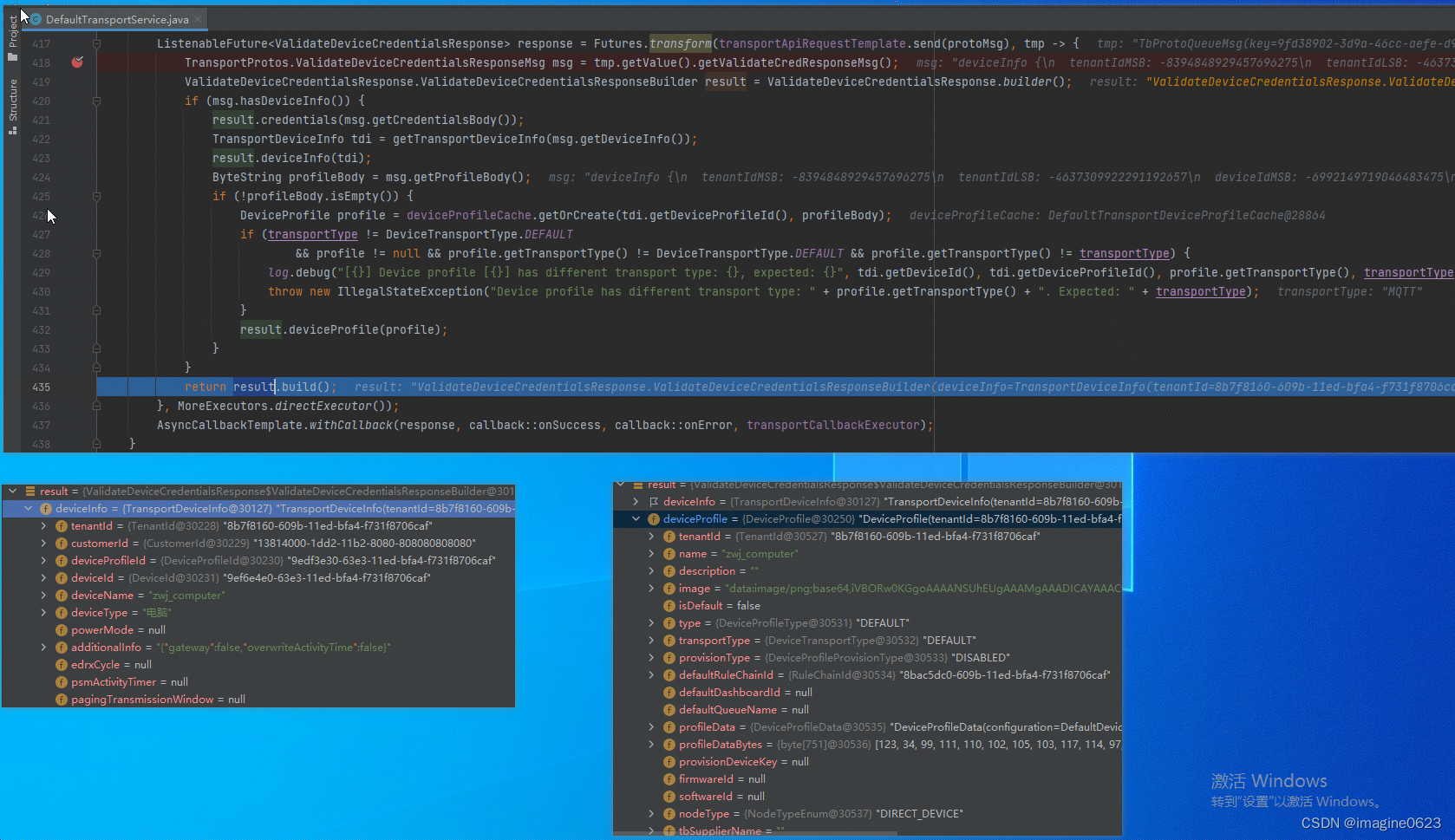

//DefaultTransportService 283

//调用transportApiRequestTemplate的send方法处理消息

ListenableFuture<ValidateDeviceCredentialsResponse> response = Futures.transform(transportApiRequestTemplate.send(protoMsg), tmp -> {

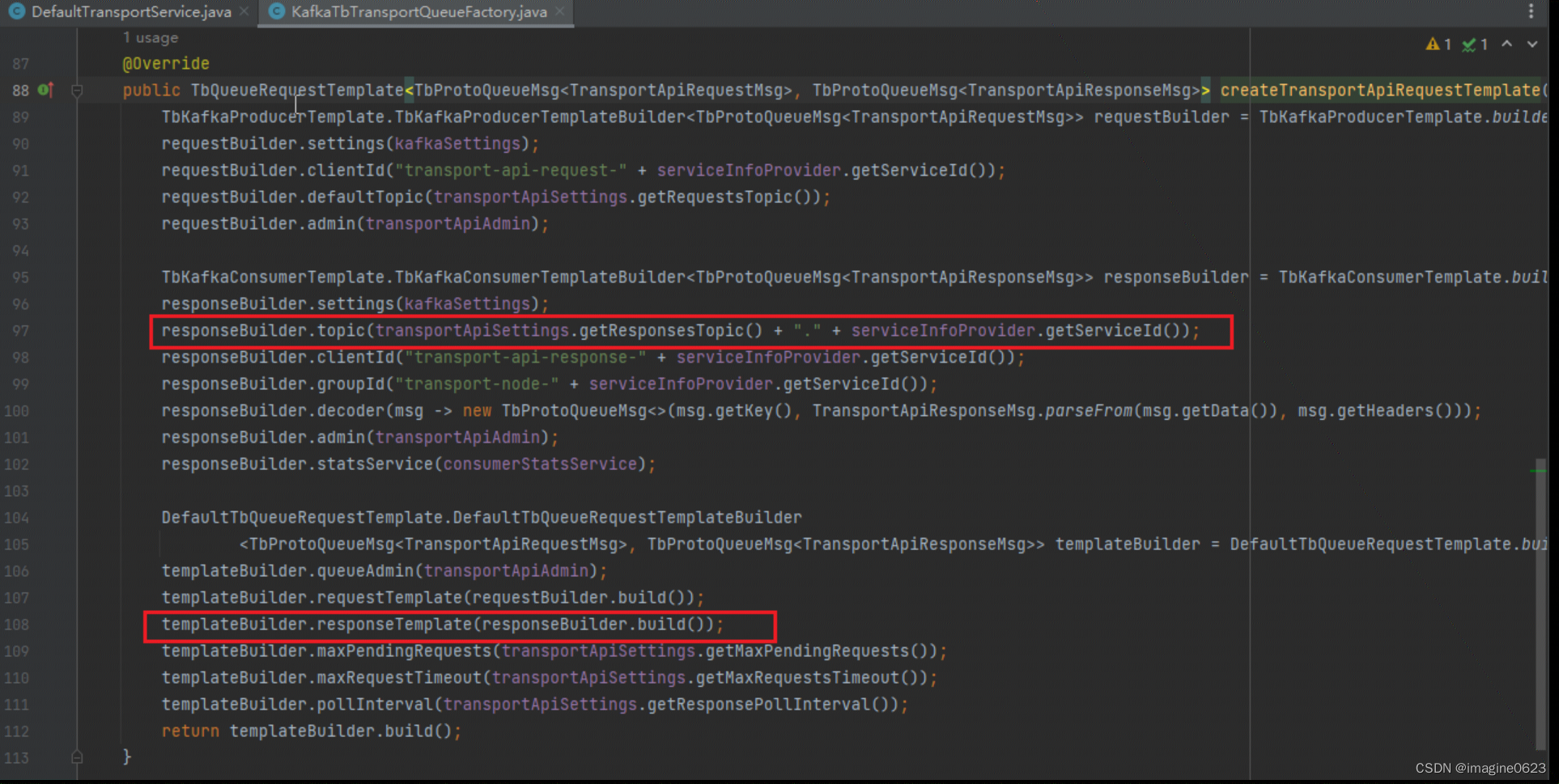

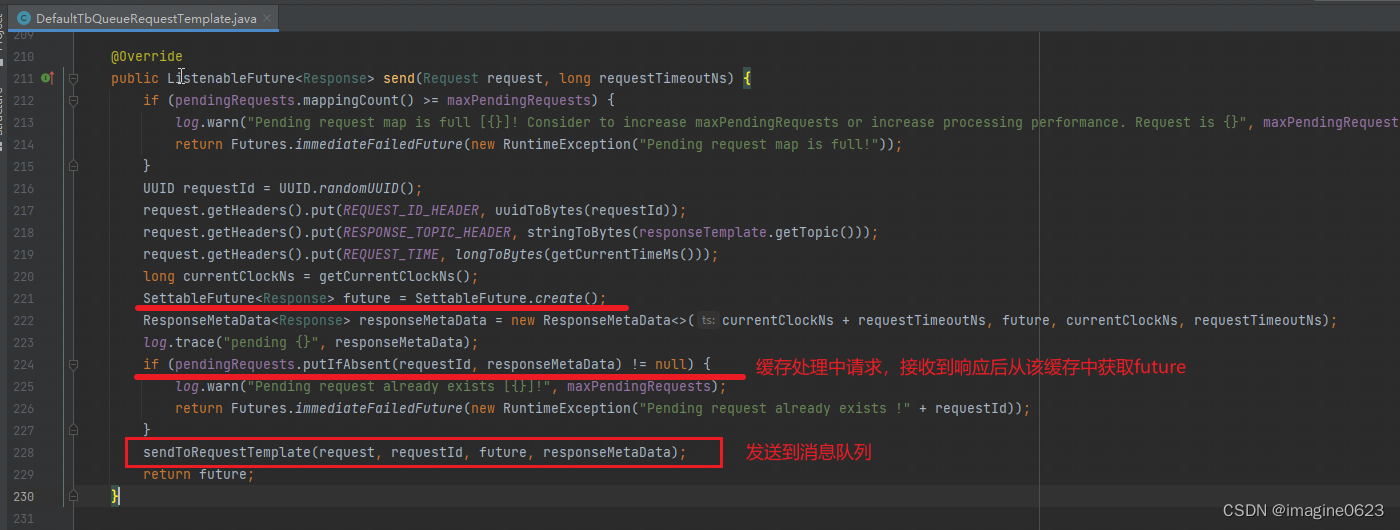

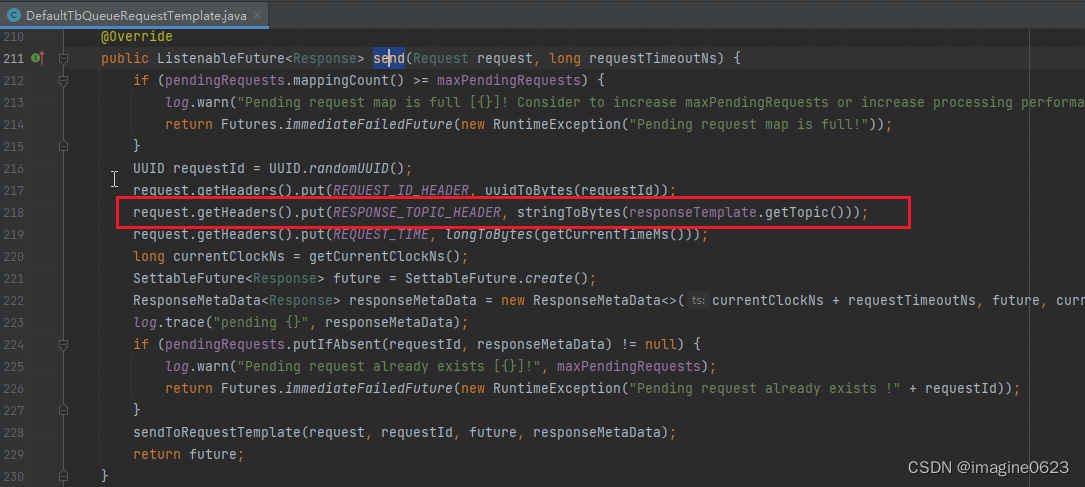

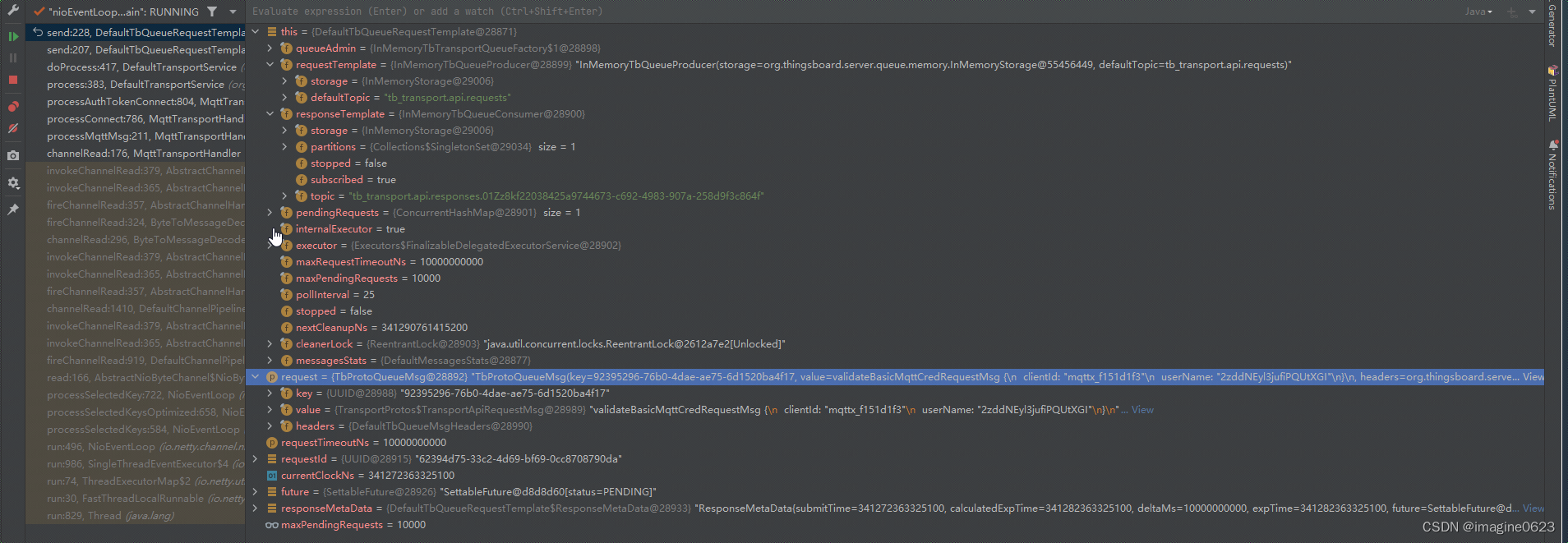

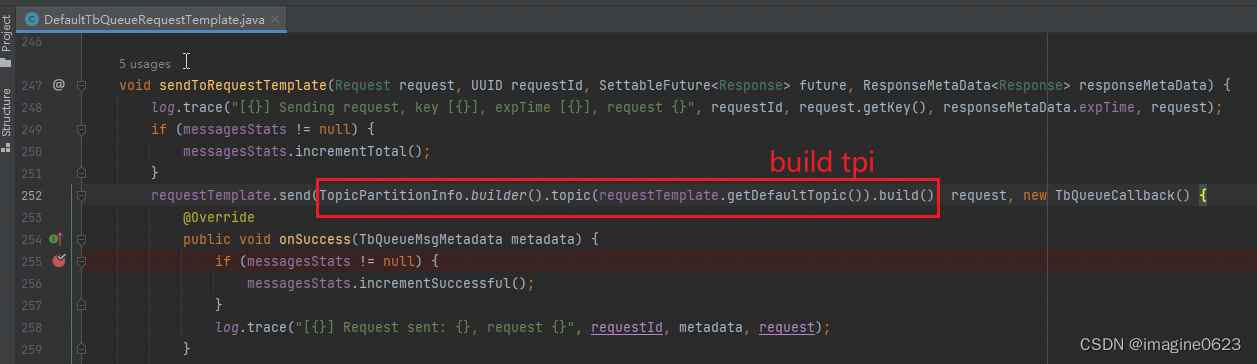

//DefaultTbQueueRequestTemplate 180

//构造TopicPartitionInfo，使用requestTemplate（类型为TbQueueProducer）发送请求到指定消息队列的指定TOPIC中

//TbQueueProducer有多种实现，常见的是InMemoryTbQueueProducer和TbKafkaProducerTemplate

requestTemplate.send(TopicPartitionInfo.builder().topic(requestTemplate.getDefaultTopic()).build(), request, new TbQueueCallback() {

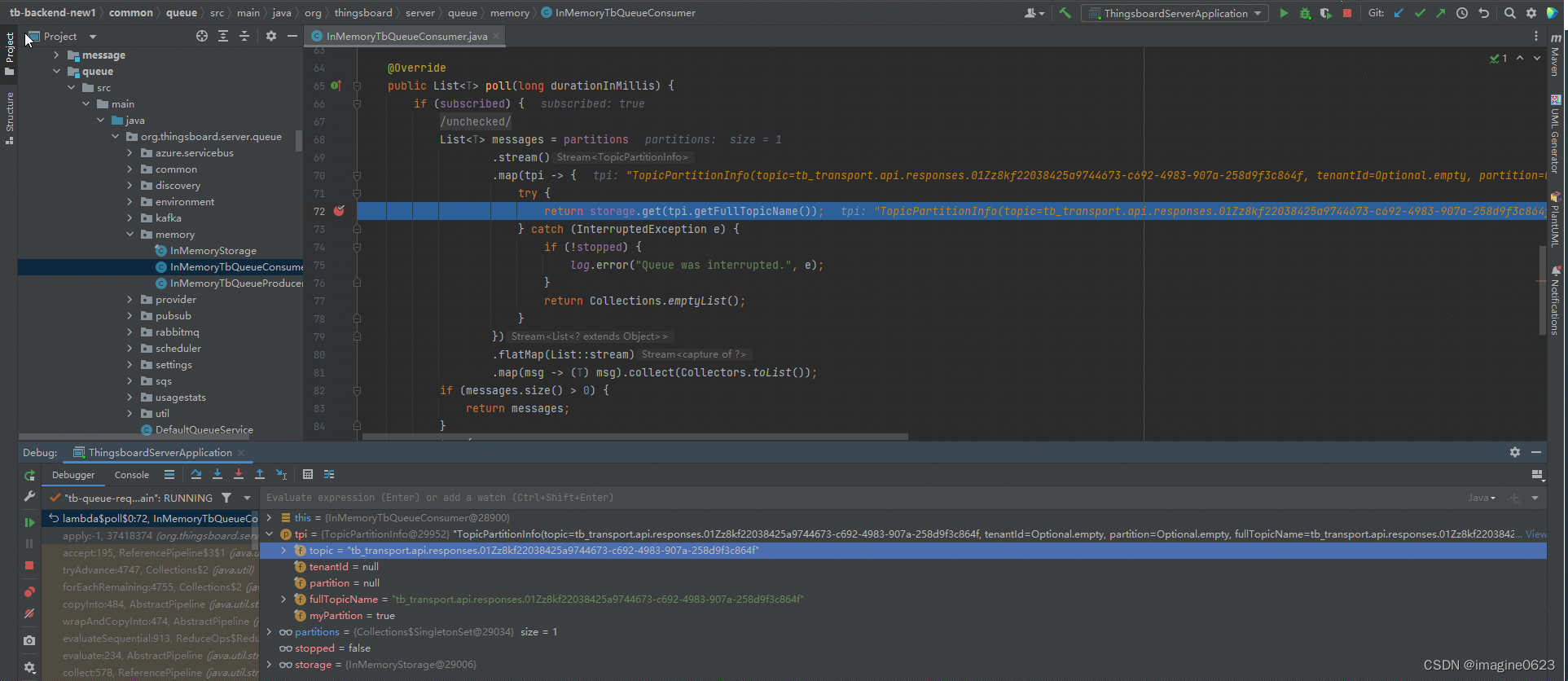

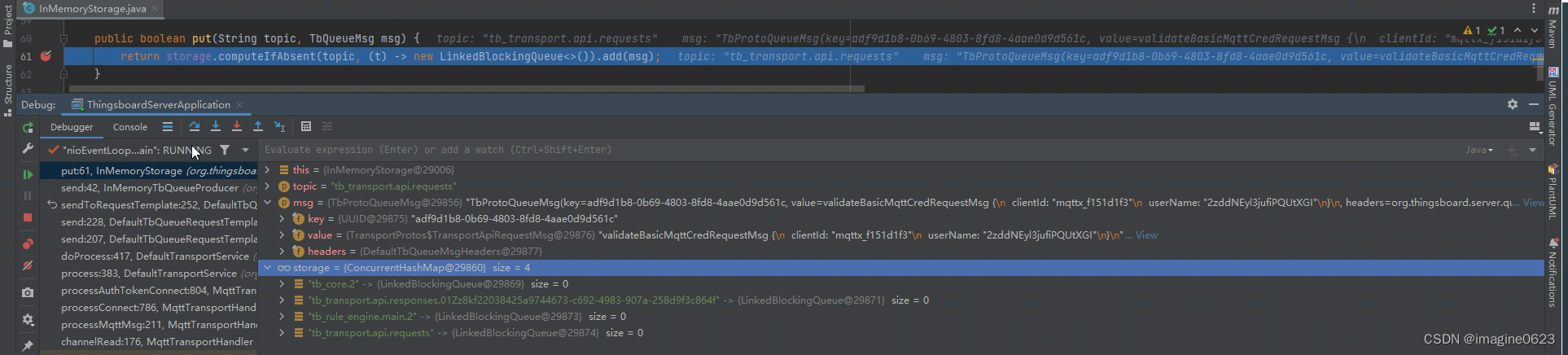

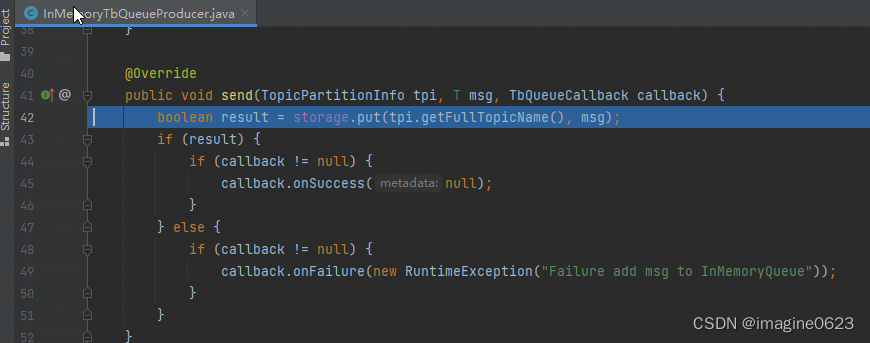

//InMemoryTbQueueProducer 42 （作为requestTemplate的实现，在单体架构下调用）

//调用storage（ConcurrentHashMap+LinkedBlockingQueue）存放消息，根据结果设置callback

boolean result = storage.put(tpi.getFullTopicName(), msg);

if (result) {

    if (callback != null) {

        callback.onSuccess(null);

    }

}

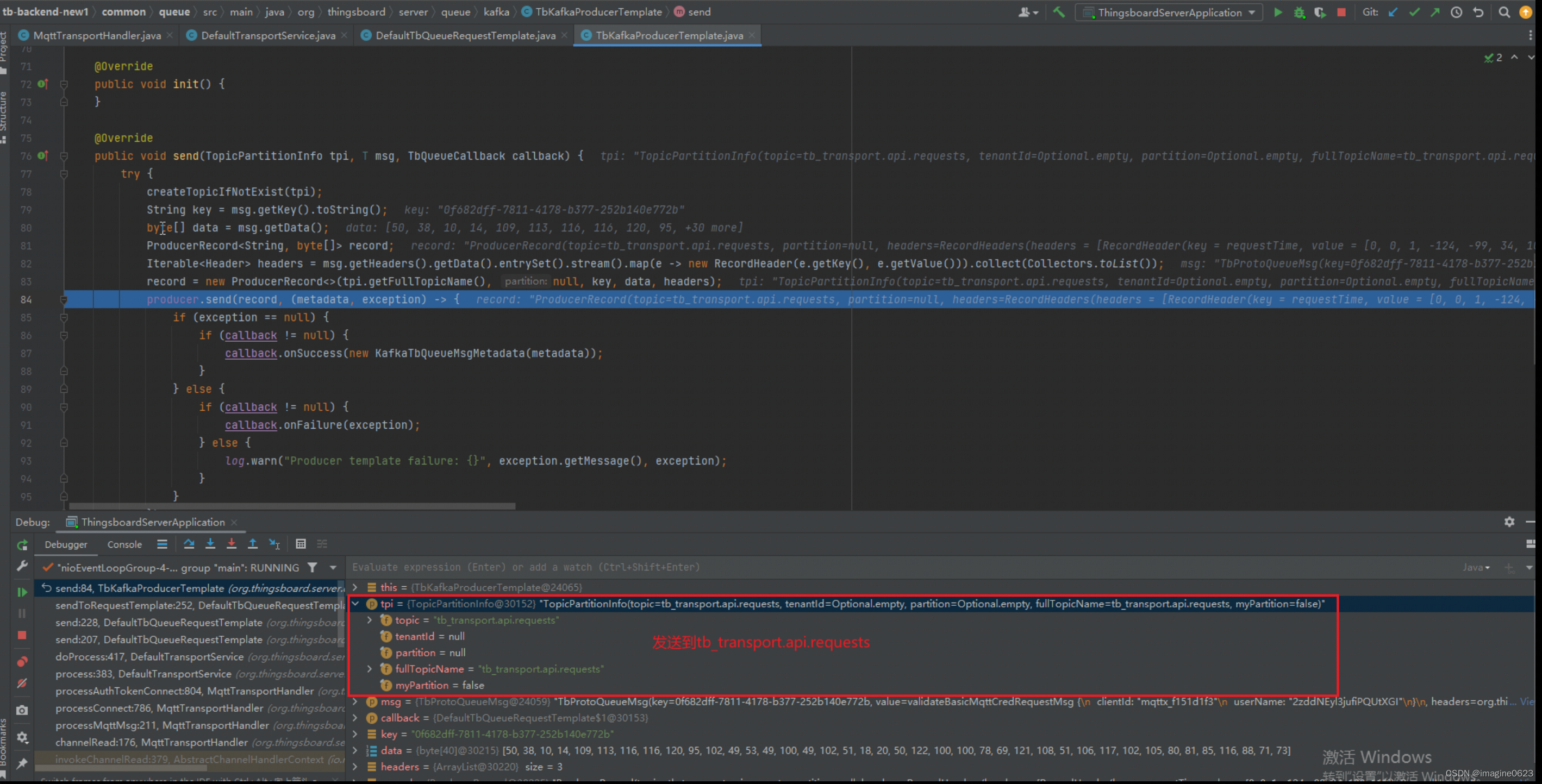

//TbKafkaProducerTemplate 82 （作为requestTemplate的实现，在微服务架构下设置消息队列为kafka时使用，其他消息队列类似）

//使用Kafka生产者向Kafka Borker中发送消息，等待处理结果，然后根据异常是否为空callback对应属性。

producer.send(record, (metadata, exception) -> {

    if (exception == null) {

        if (callback != null) {

            callback.onSuccess(new KafkaTbQueueMsgMetadata(metadata));

        }

    }

});

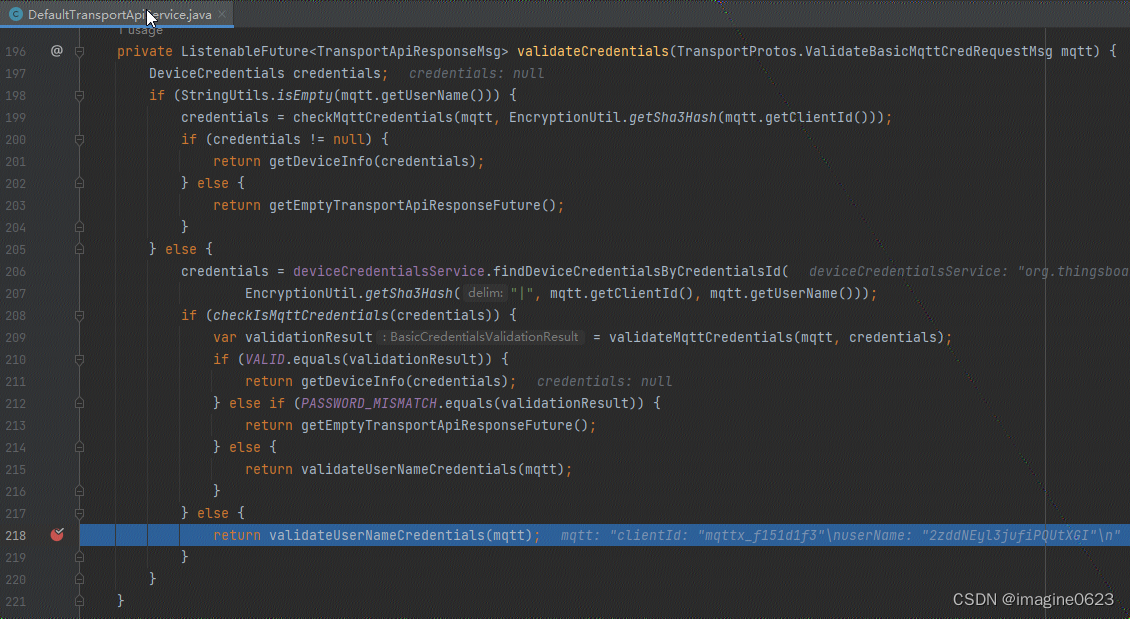

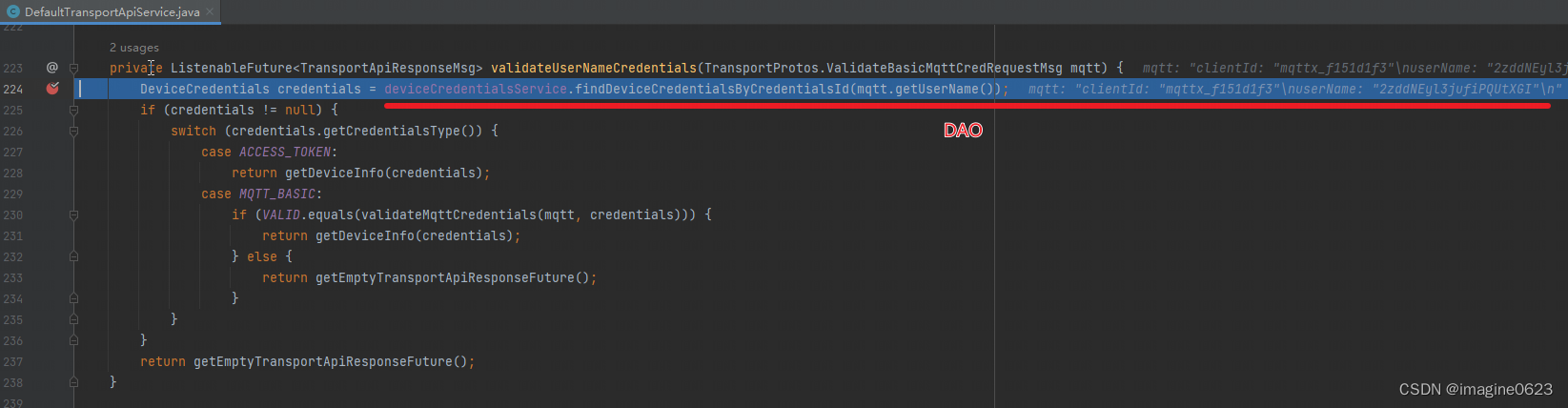

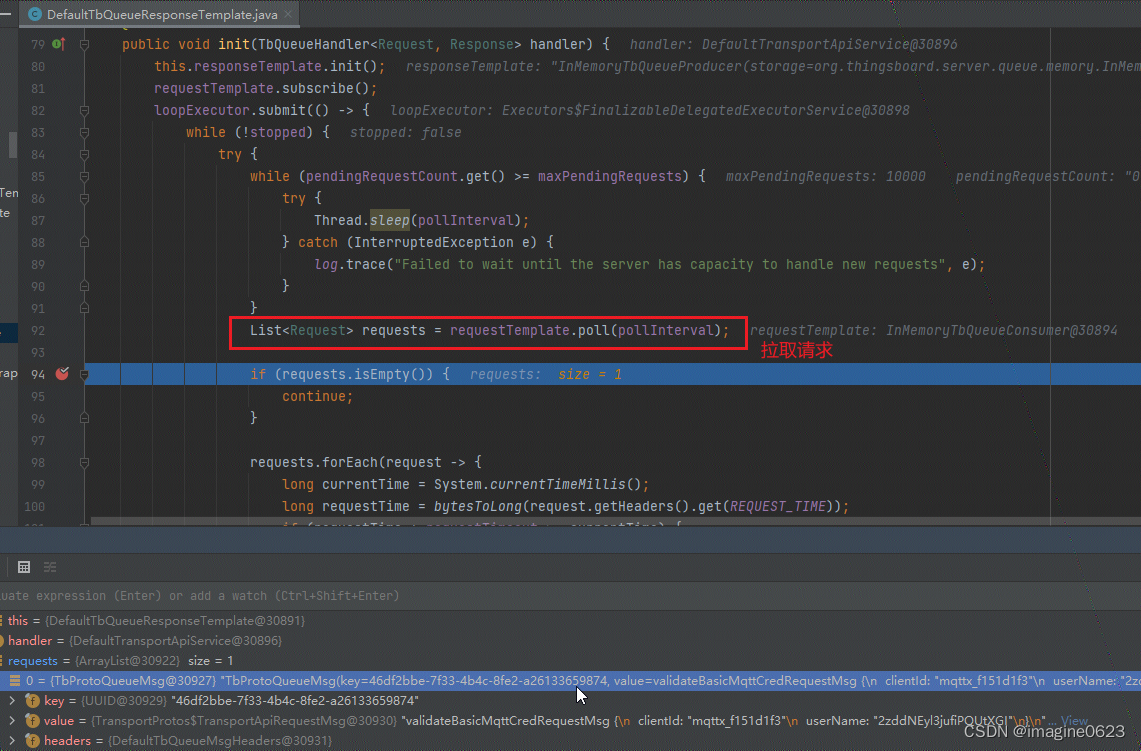

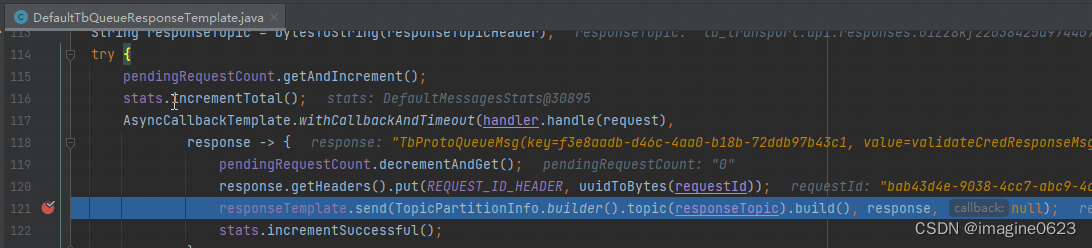

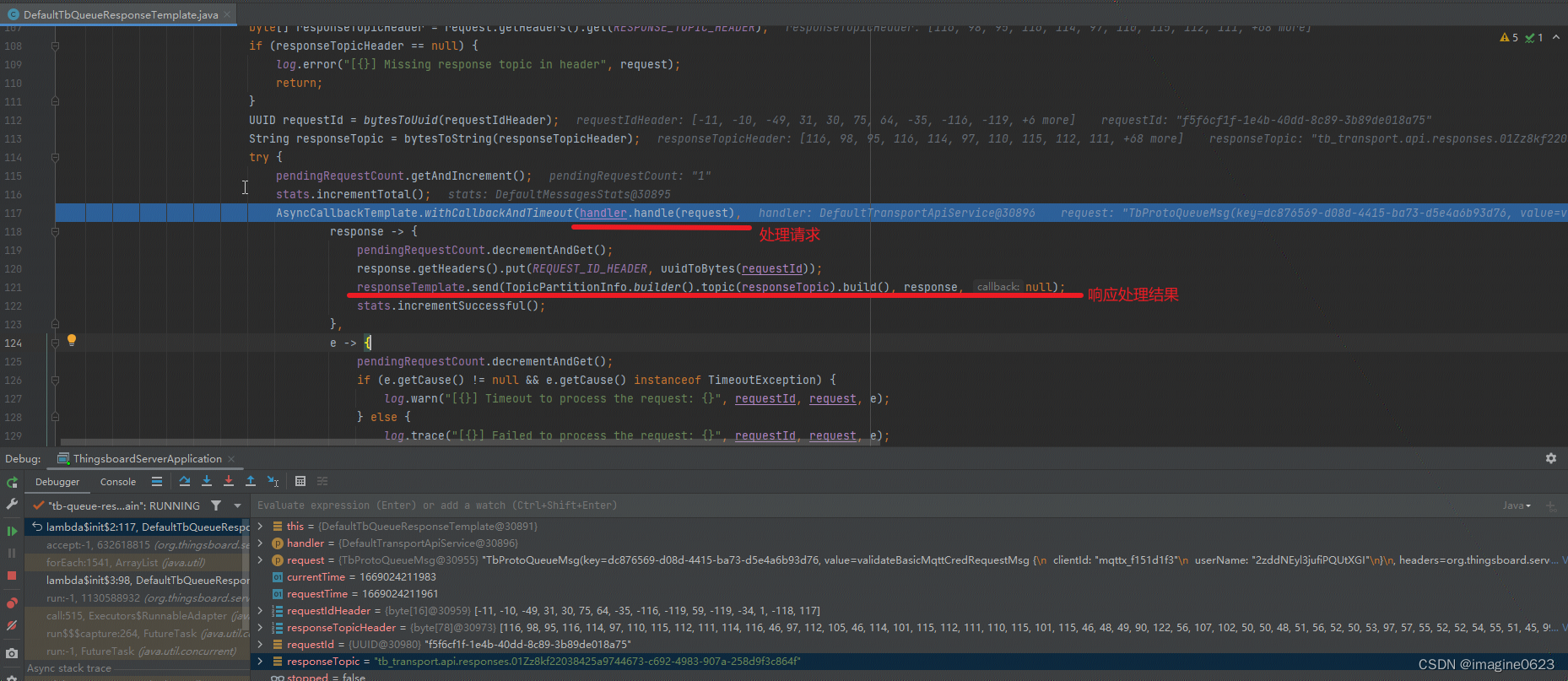

//DefaultTbQueueResponseTemplate 116

//调用handler

//（类型为TbQueueHandler，具体实现为DefaultTransportApiService）处理请求（request），

// 异步获取响应（response）结果

AsyncCallbackTemplate.withCallbackAndTimeout(handler.handle(request),

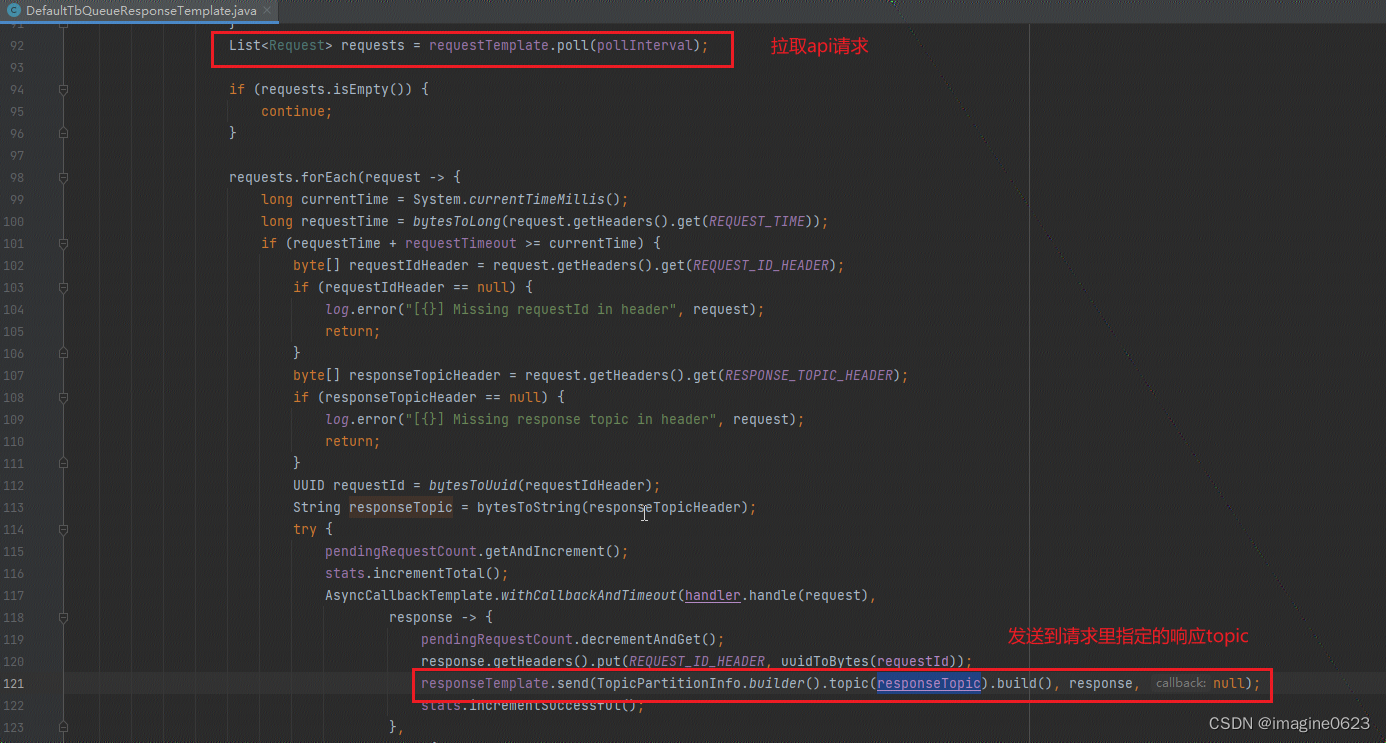

//DefaultTbQueueResponseTemplate 120

//调用responseTemplate（类型为TbQueueProducer）发送响应结果（response）到指定消息中间件的指定TOPIC中，TbQueueProducer有多种实现，常见的是InMemoryTbQueueProducer和TbKafkaProducerTemplate

responseTemplate.send(TopicPartitionInfo.builder().topic(responseTopic).build(), response, null);

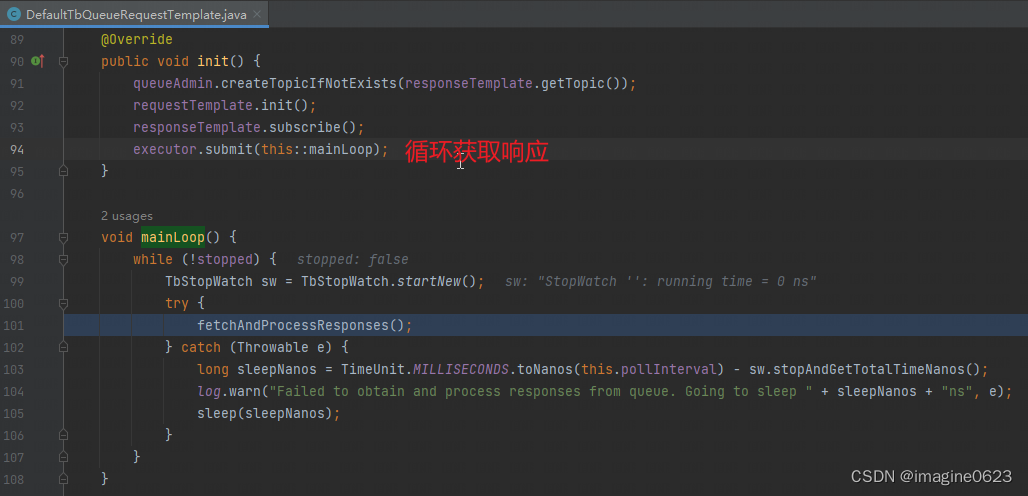

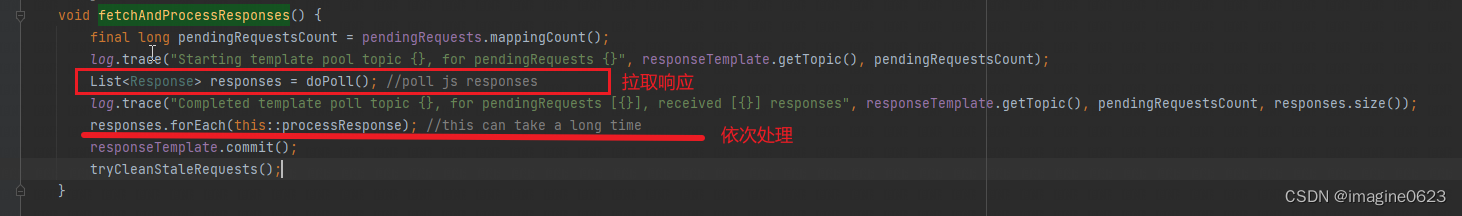

//DefaultTbQueueRequestTemplate 94

//调用responseTemplate（类型为TbQueueConsumer）获取消息

List<Response> responses = responseTemplate.poll(pollInterval);

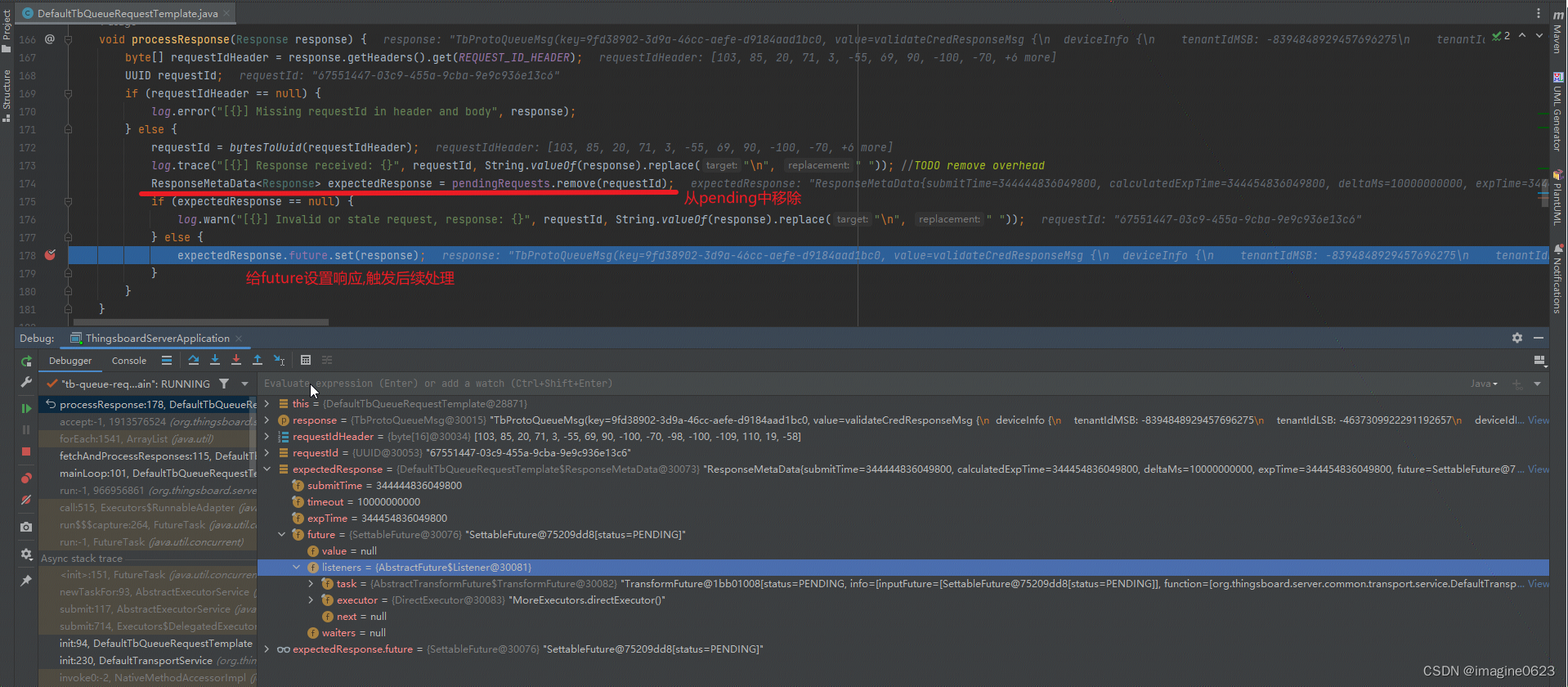

//DefaultTbQueueRequestTemplate 106

//设置future为response

expectedResponse.future.set(response);


//DefaultTransportService 303

//异步调用TransportServiceCallback onSuccess方法

AsyncCallbackTemplate.withCallback(response, callback::onSuccess, callback::onError, transportCallbackExecutor);

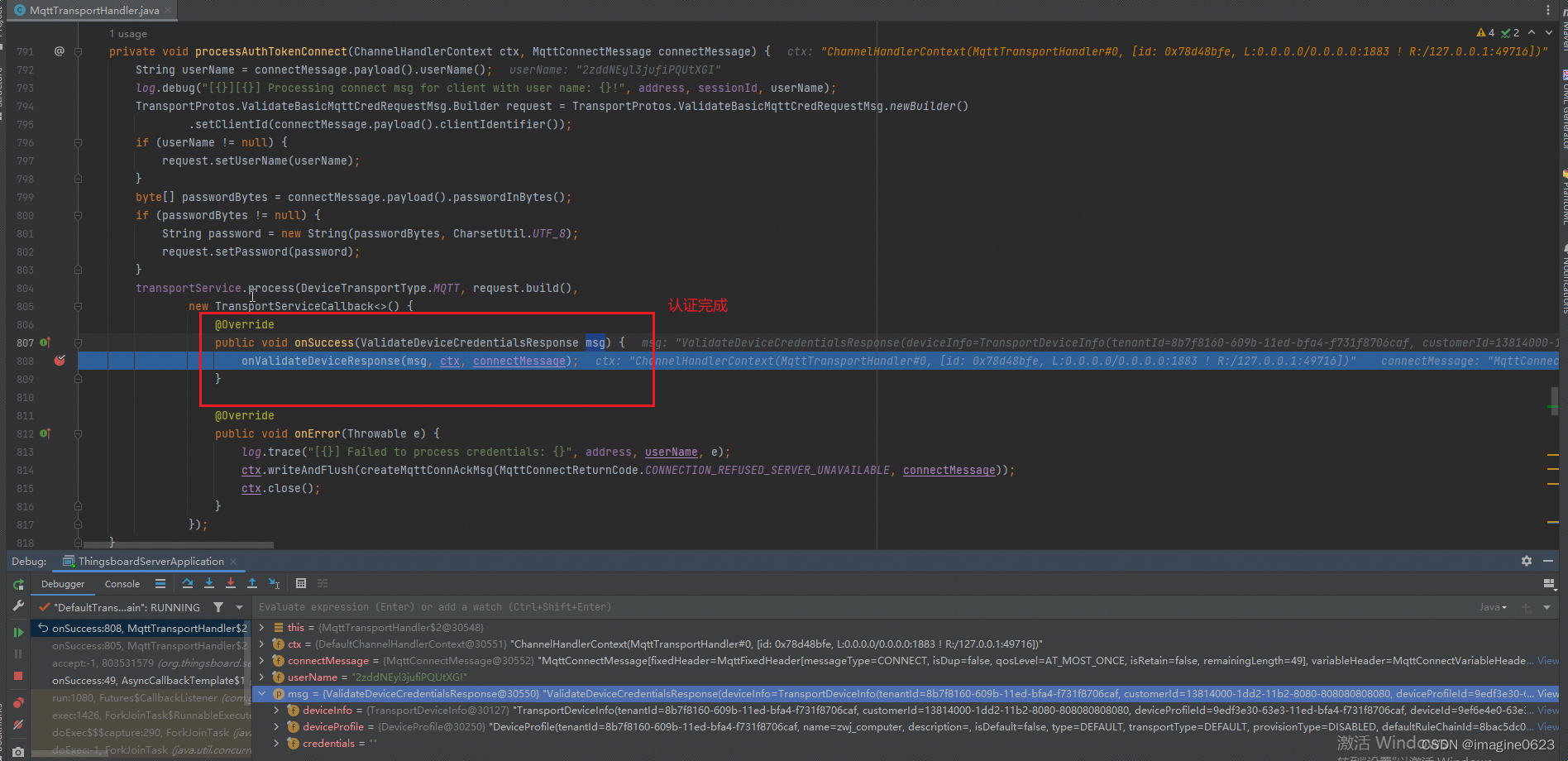

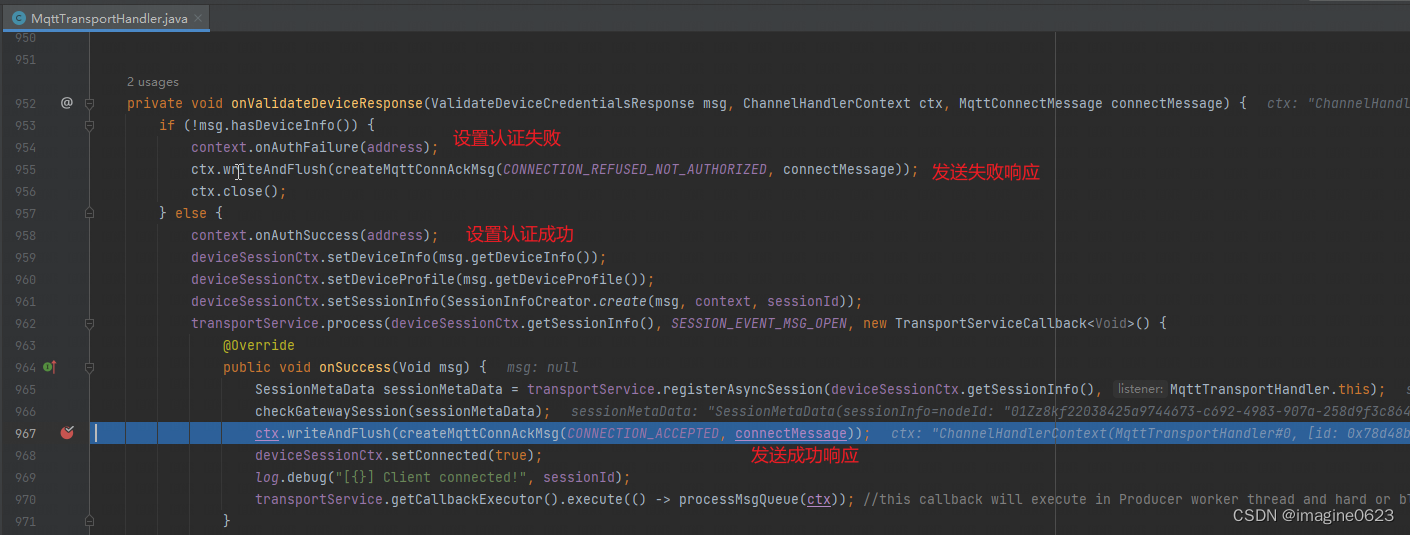

//MqttTransportHandler 494

//调用onValidateDeviceResponse验证返回信息

onValidateDeviceResponse(msg, ctx, connectMessage);



//MqttTransportHandler 646

//调用transportService处理结果消息

transportService.process(deviceSessionCtx.getSessionInfo(),DefaultTransportService.getSessionEventMsg(SessionEvent.OPEN), new TransportServiceCallback<Void>() {

//DefaultTransportService 360

//调用sendToDeviceActor处理会话信息

sendToDeviceActor(sessionInfo, TransportToDeviceActorMsg.newBuilder().setSessionInfo(sessionInfo).setSessionEvent(msg).build(), callback);

//DefaultTransportService 760

//调用tbCoreMsgProducer（类型为TbQueueProducer）往消息中间件发送请求

tbCoreMsgProducer.send(tpi, new TbProtoQueueMsg<>(getRoutingKey(sessionInfo),

 ToCoreMsg.newBuilder().setToDeviceActorMsg(toDeviceActorMsg).build()),wrappedCallback);

//MqttTransportHandler 651

//channel上下文中写入并刷新CONNACK消息。

ctx.writeAndFlush(createMqttConnAckMsg(CONNECTION_ACCEPTED, connectMessage));
