基于51单片机的红外防盗及万年历仿真

news2025/6/9 7:36:42

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）实时显示年、月、日、时、分、秒、星期信息；
（2）红外传感器（仿真中用按键模拟）检测是否有人，有人则声光报警，且LCD1602显示“WARN”；
（3）按下“取消报警”按键可取消声光报警。

仿真演示视频：

基于51单片机的红外防盗及万年历仿真-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

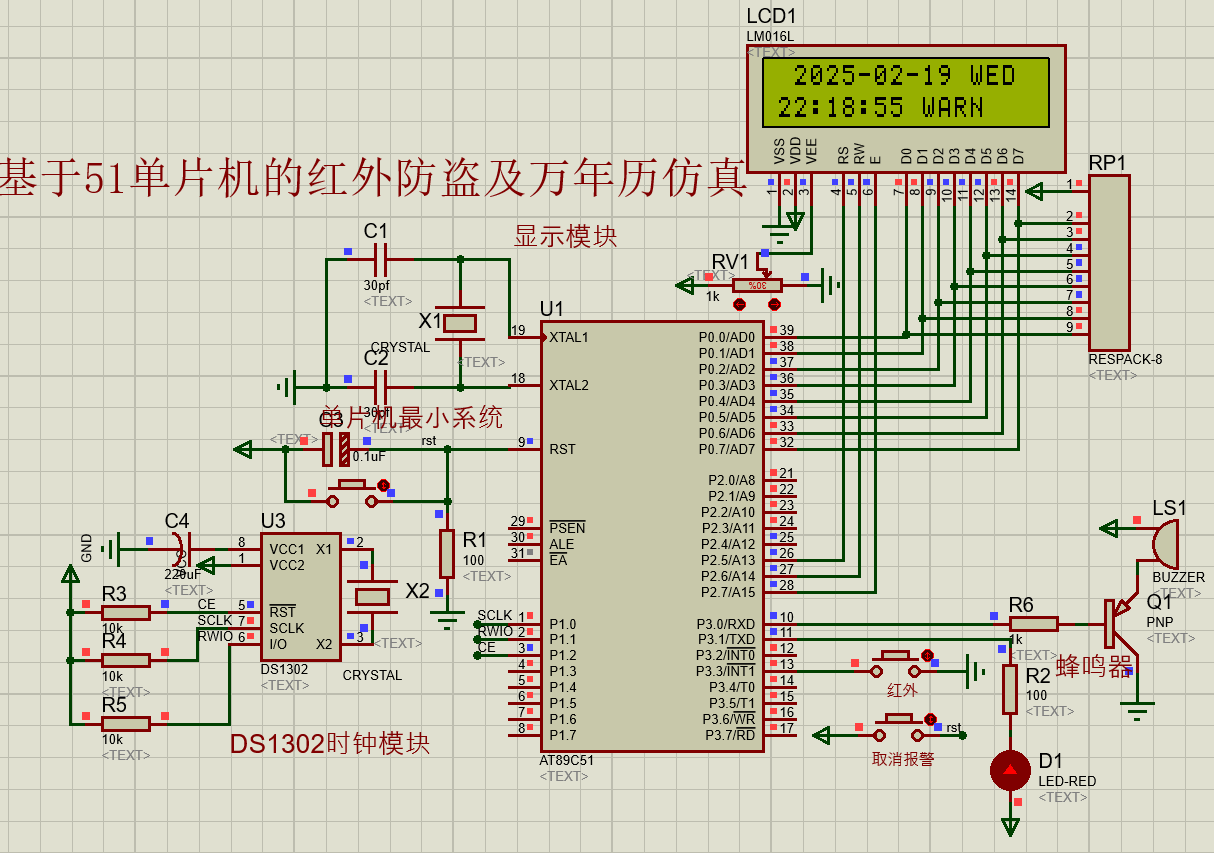

本设计利用protues8.7软件实现仿真设计，具体如图。

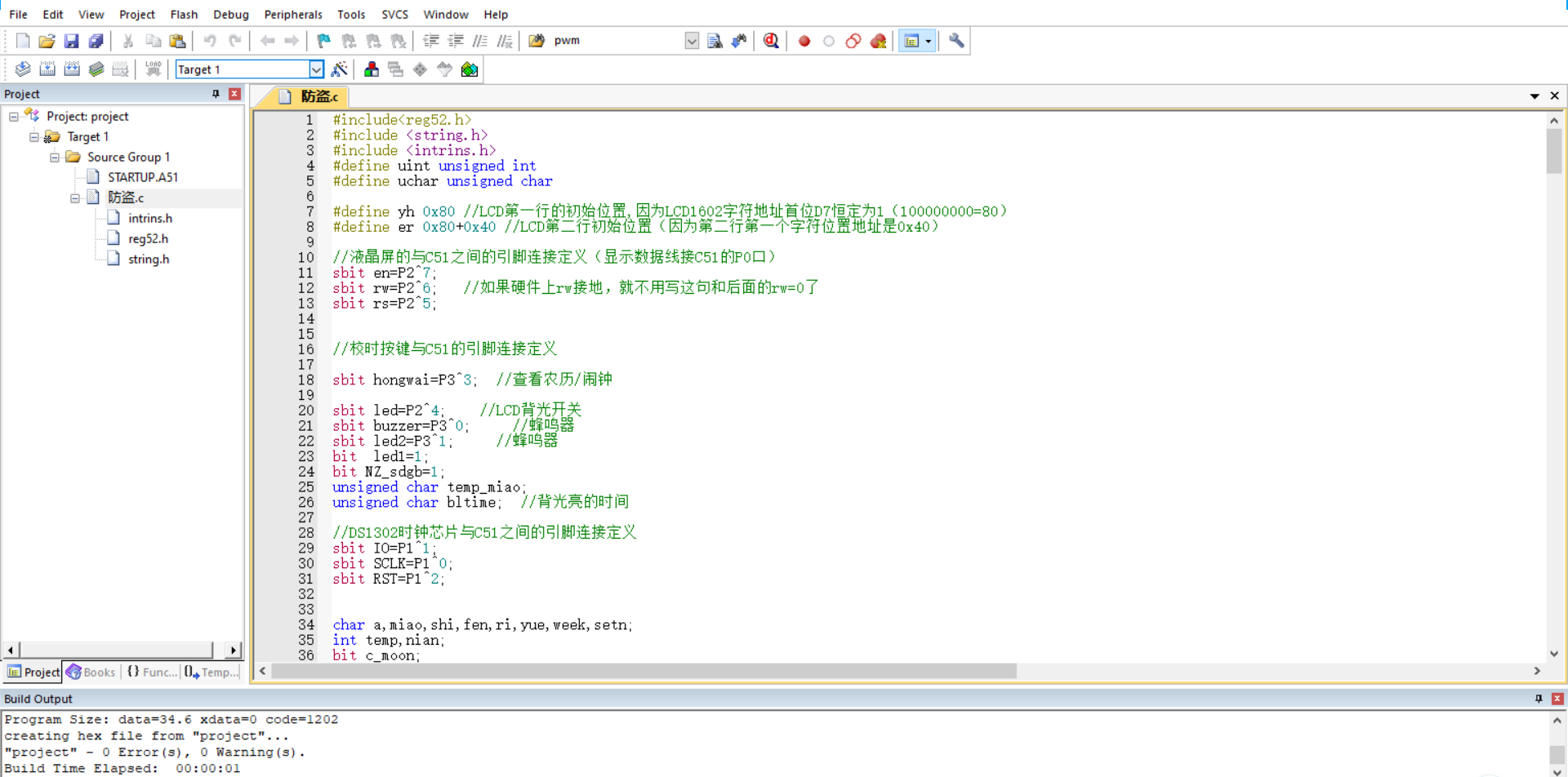

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
//*******************主函数**************************
//***************************************************
void main()
{
	P1=0xff;
//	delay(2000);
	lcd_init();      //调用液晶屏初始化子函数
	ds1302_init();   //调用DS1302时钟的初始化子函数
	init();          //调用定时计数器的设置子函数
	led1=0;           //打开LCD的背光电源
	buzzer=1;
	led2=1;
	while(1)  //无限循环下面的语句：
	{
   	 	keyscan();      //调用键盘扫描子函数
		led=led1;
		if((fen==0)&&(miao==0))
		{
			if(shi>12)
				temp_hour=shi-12;
			else
			{
				if(shi==0)
					temp_hour=12;
				else
					temp_hour=shi;
			}
			shangyimiao=miao;
		}
    }
}

程序运行结果如图：
