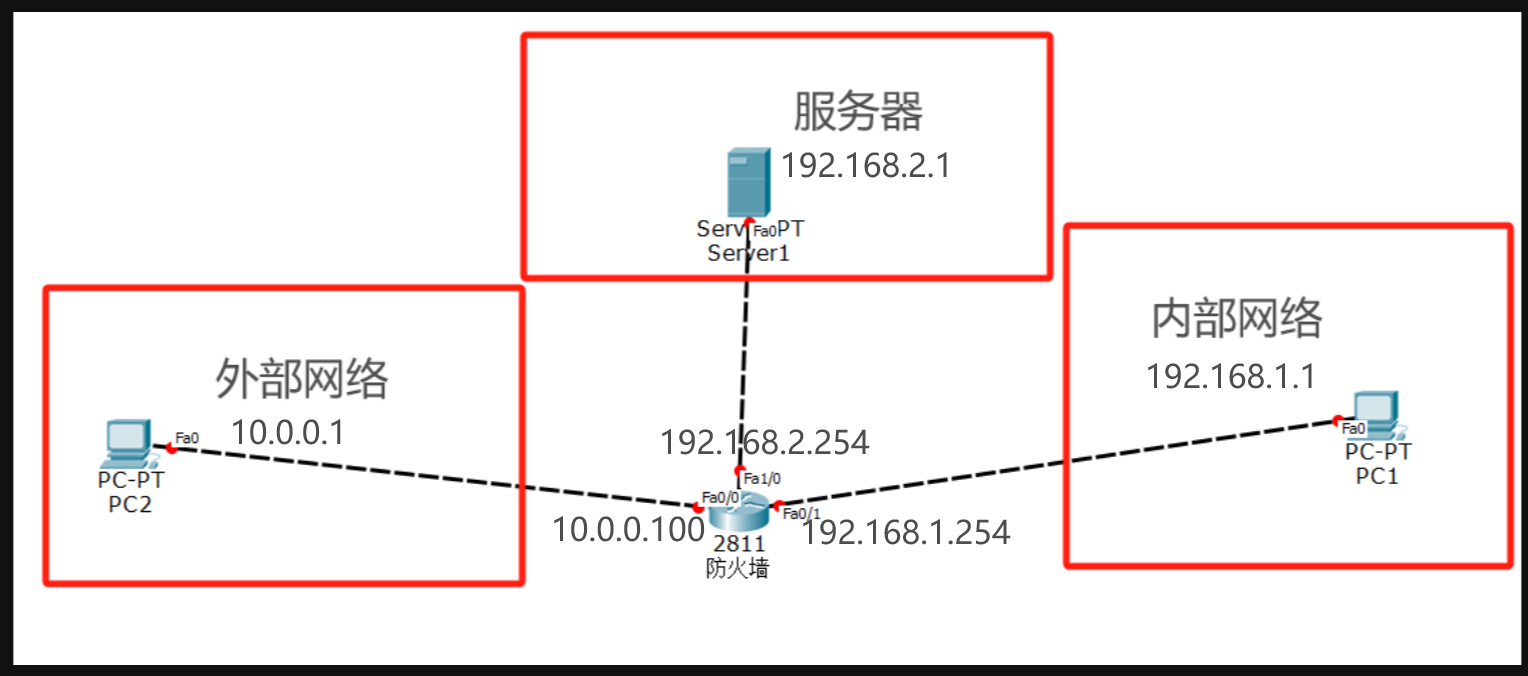

一·网络规划

• 内部PC1位于内网区域，地址段为： 192.168.1.0/24，pc1地址为：192.168.1.1/24，网关地址为：192.168.1.254/24

• 服务器S1位于服务器区域，地址段为： 192.168.2.0/24，pc1地址为：192.168.2.1/24，网关地址为：192.168.2.254/24

• PC2位于互联网区域，模拟外部互联网，地址段为：10.0.0.0/8，pc2地址为：10.0.0.1/8

• Linux防火墙的三块网卡为别连接不同的网络区域，地址分别为 ：ens33 192.168.1.254/24；ens34 10.0.0.100/8；ens35 192.168.2.254/24

二·项目要求

• 内部网络中的pc1采用SNAT访问外部互联网，但是无法ping到内部网关。

• 内部网络服务器s1通过DNAT发布服务到互联网。

• 互联网主机pc2能够访问DMZ区域的服务器，但是不能够进行ping和ssh连接。

三·环境准备

1·防火墙设置

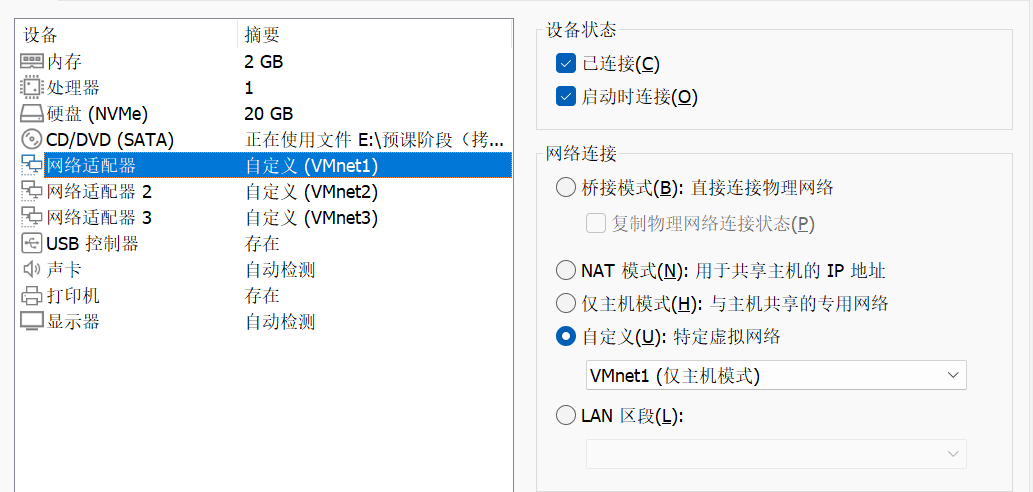

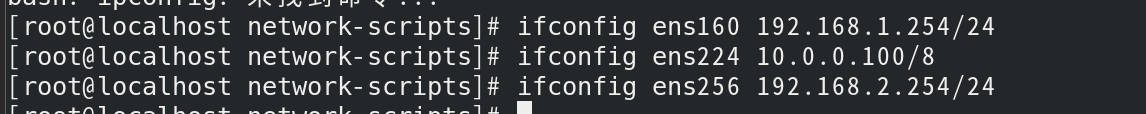

配置防火墙各大网卡ip并禁用firewalld和selinux

打开路由转发功能

2·PC1设置

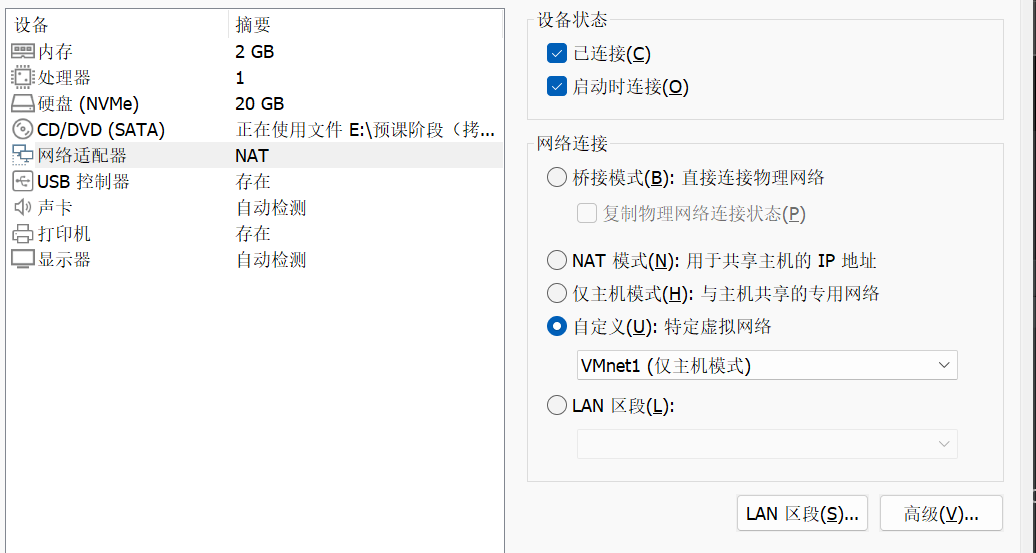

配置网卡ip并禁用firewalld和selinux

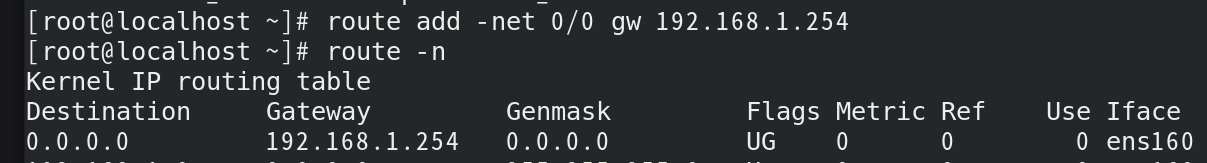

配置网关

3·PC2设置

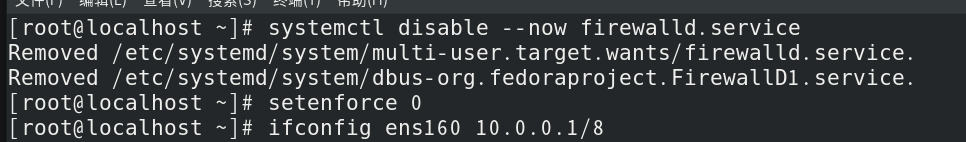

配置网卡ip并禁用firewalld和selinux

4·服务器S1设置

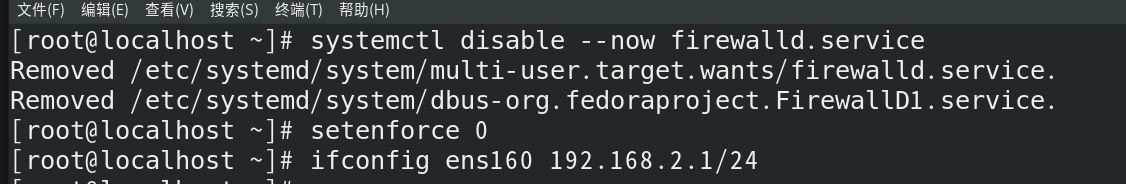

配置网卡ip并禁用firewalld和selinux

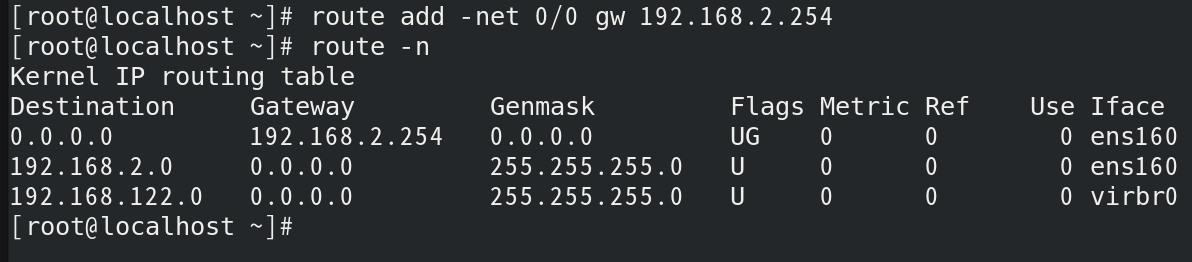

配置网关

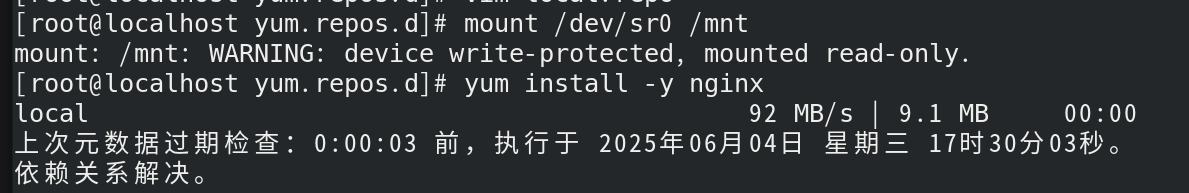

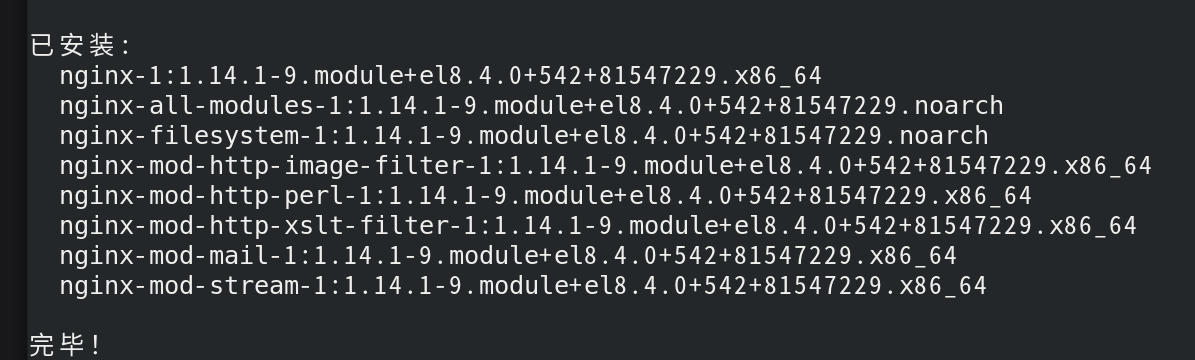

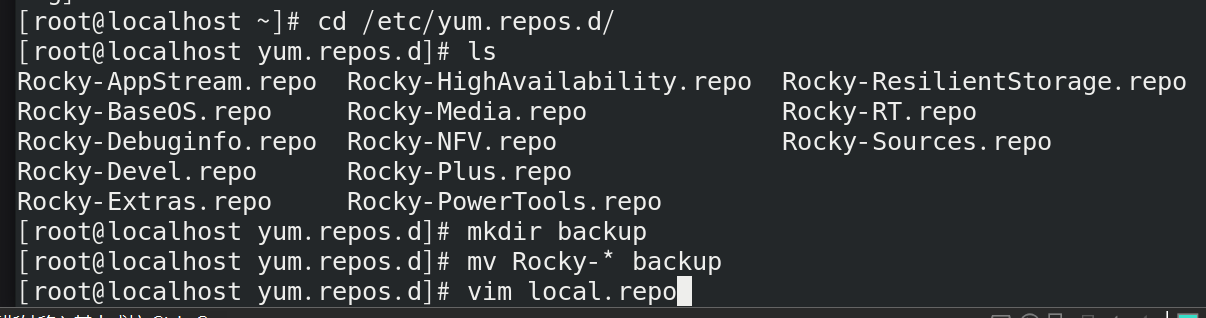

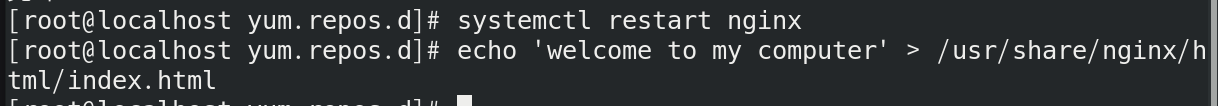

下载nginx，并开通服务

四·环境检测

1·内网链接

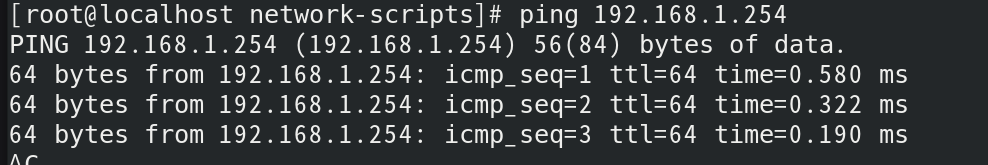

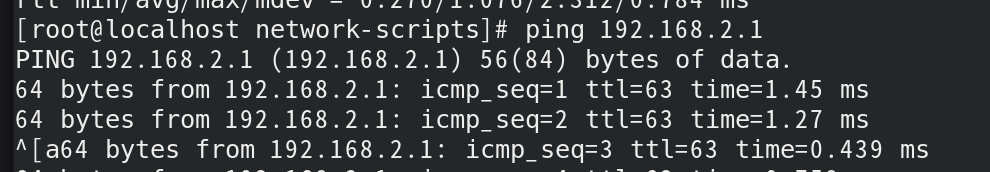

PC1

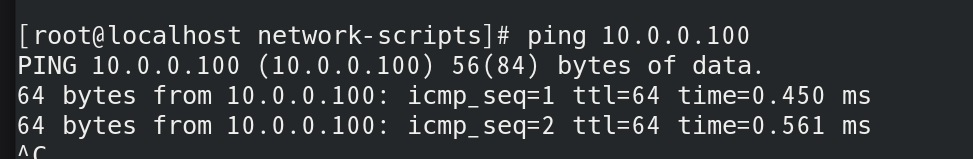

2·外网连接

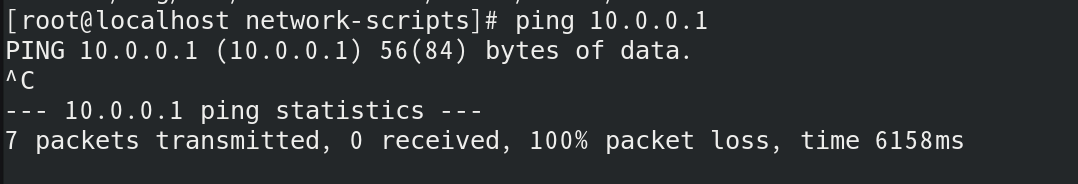

##环境搭建之初，内网PC1无法访问外网PC2

五·防火墙配置及测试

1·内部网络中的pc1采用SNAT访问外部互联网，但是无法ping到内部网关。

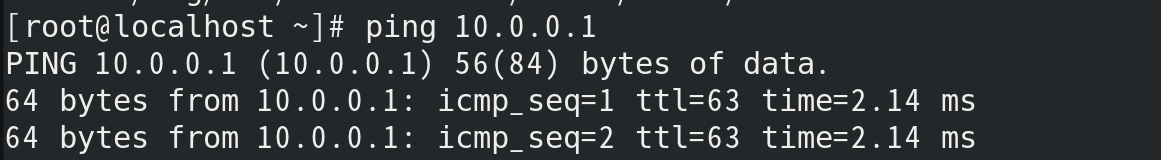

ping外网

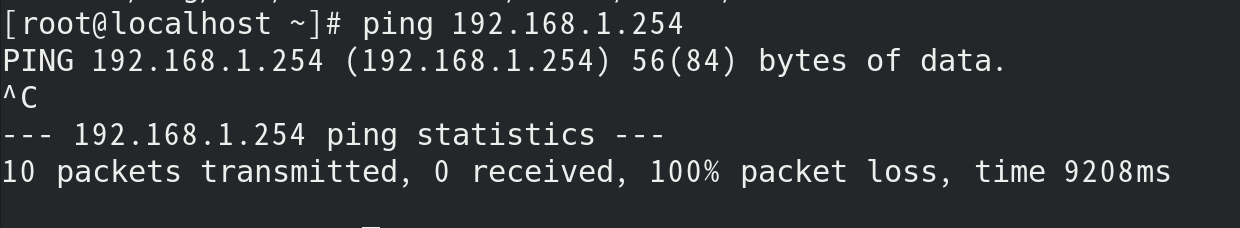

网关测试

2·内部网络服务器s1通过DNAT发布服务到互联网。

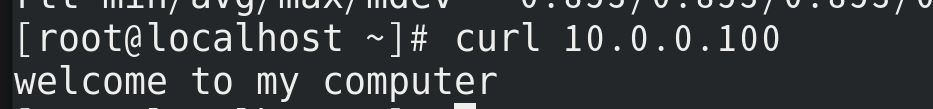

使用外网PC2连接

3·互联网主机pc2能够访问DMZ区域的服务器，但是不能够进行ping和ssh连接。

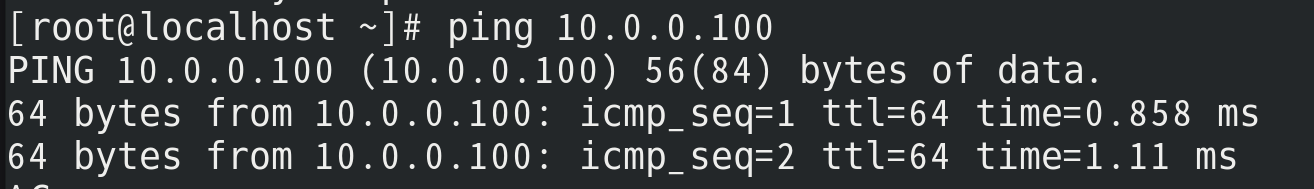

pc2  ping网关

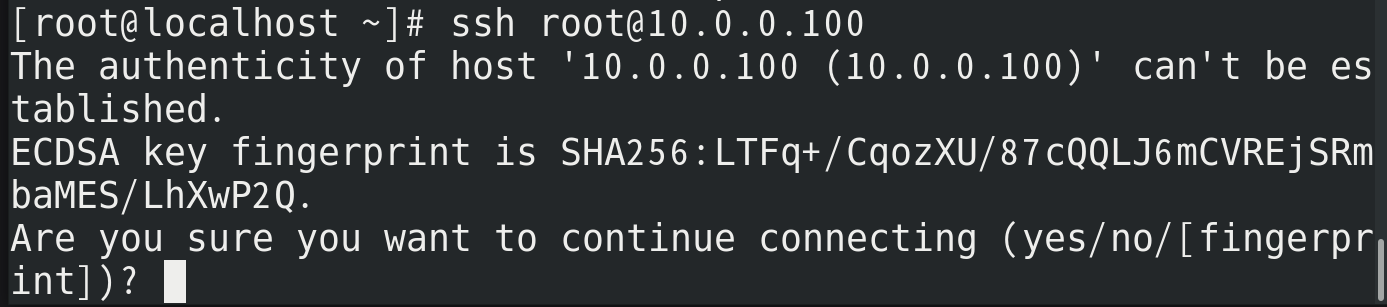

pc2 ssh连接

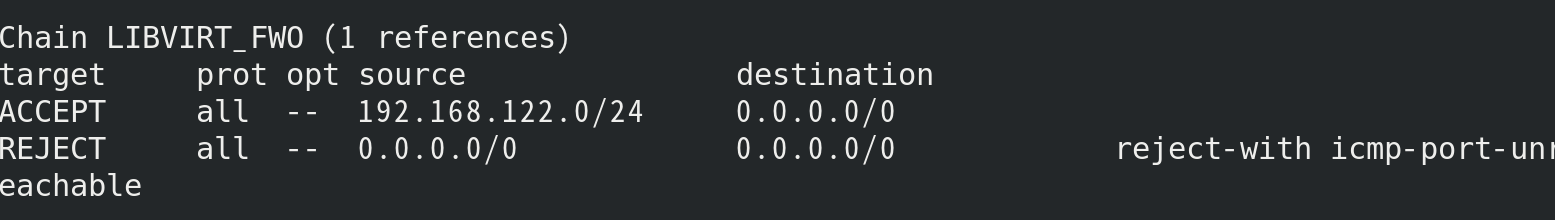

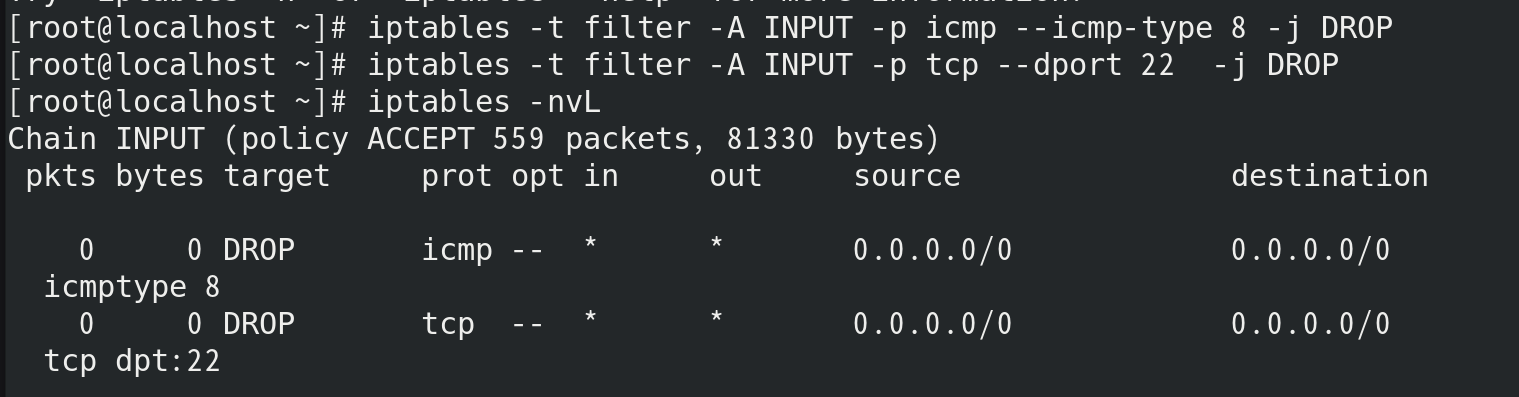

加入规则

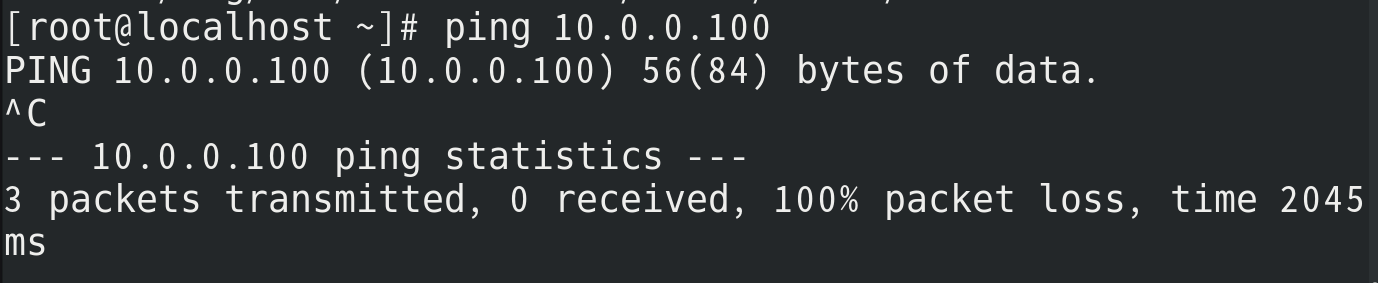

PC2再次ping，无法成功

使用ssh也超时
