Redis部署架构详解：原理、场景与最佳实践

Redis作为一种高性能的内存数据库，在现代应用架构中扮演着至关重要的角色。随着业务规模的扩大和系统复杂度的提升，选择合适的Redis部署架构变得尤为重要。本文将详细介绍Redis的各种部署架构模式，包括单点部署、主从复制、哨兵模式、集群模式、Active-Active地理分布式以及Kubernetes云原生部署等，深入剖析其工作原理和底层机制，并提供架构选型指南和典型应用场景比对，帮助读者根据实际需求选择最适合的Redis部署方案。

目录

1. 单点部署架构

2. 主从复制架构

3. 哨兵（Sentinel）架构

4. 集群（Cluster）架构

5. Active-Active地理分布式架构

6. Kubernetes云原生部署

7. 架构选型指南与场景比对

8. 总结与展望

单点部署架构

原理

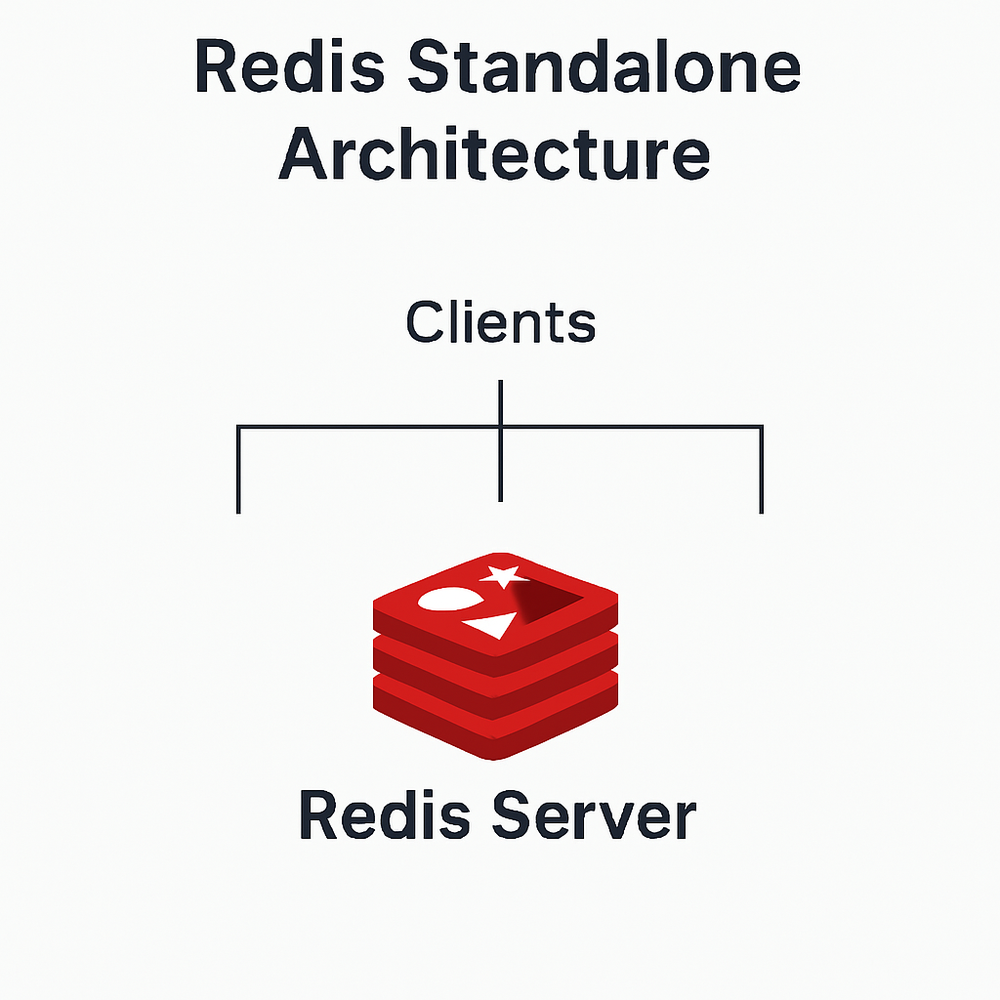

单点部署是最简单的Redis架构模式，仅包含一个Redis实例，所有的读写操作都在这个实例上进行。

适用场景

• 开发和测试环境

• 数据量较小且对可用性要求不高的应用

• 作为本地缓存使用

• 简单的队列或消息中间件场景

优势

• 部署简单，配置方便

• 资源消耗少

• 没有复制和同步开销

• 延迟最低

劣势

• 单点故障风险高

• 无法横向扩展

• 容量受单机内存限制

• 无法提供高可用性

最佳实践

1. 启用持久化：配置AOF或RDB持久化，防止数据丢失

2. 合理设置内存上限：避免内存溢出

3. 定期备份：设置定时任务备份数据

4. 监控系统：部署监控系统及时发现问题

主从复制架构

原理

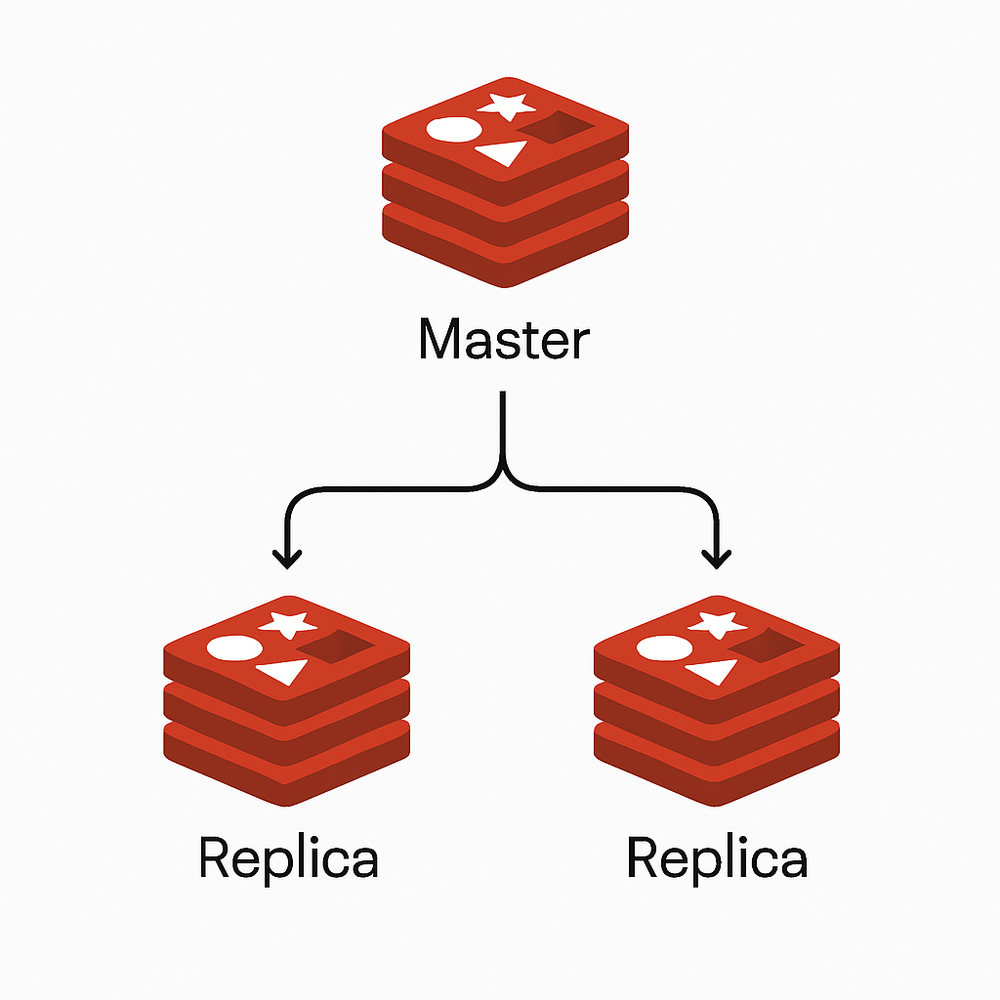

主从复制架构由一个主节点（master）和一个或多个从节点（replica）组成。主节点处理写操作，从节点通过异步复制方式从主节点同步数据，并提供读服务。

消息同步机制

Redis主从复制是通过三种主要机制实现的：

1. 全量同步（Full Resynchronization）

当从节点首次连接到主节点，或者无法进行部分重同步时，会触发全量同步：

1. RDB文件传输：主节点启动后台进程生成RDB快照文件

2. 命令缓冲：同时，主节点会缓冲所有新收到的写命令

3. 文件传输：RDB生成完成后，主节点将文件传输给从节点

4. 从节点加载：从节点将文件保存到磁盘并加载到内存

5. 增量命令同步：主节点发送缓冲的写命令给从节点

全量同步对网络带宽和主节点性能有较大影响，特别是数据量大的情况下。

2. 部分重同步（Partial Resynchronization）

为了避免连接断开后的全量重同步开销，Redis 2.8引入了部分重同步机制：

1. 复制偏移量：主从节点各自维护一个复制偏移量，记录复制的字节数

2. 复制积压缓冲区：主节点维护一个固定长度的环形缓冲区，默认1MB，记录最近执行的写命令

3. 复制ID：每个主节点有一个唯一的复制ID，标识数据集的"版本"

当从节点连接断开后重新连接，会发送PSYNC命令，包含之前的复制ID和偏移量。主节点检查：

• 如果复制ID匹配且请求的偏移量在复制积压缓冲区内，则只发送缺失的部分命令

• 否则，执行全量同步

配置较大的复制积压缓冲区可以提高部分重同步的成功率：

repl-backlog-size 100mb

3. 心跳检测机制

主从节点间通过心跳机制维持连接和检测状态：

1. PING-PONG交互：主节点每隔10秒向从节点发送PING

2. 复制偏移量交换：从节点每秒向主节点报告自己的复制偏移量

3. 空闲连接检测：即使没有复制流量，心跳也能保持连接活跃

心跳参数可通过以下配置调整：

repl-ping-replica-period 10
repl-timeout 60

主从复制的工作流程

1. 连接建立：从节点通过slaveof或replicaof命令连接到主节点

2. 握手协商：从节点发送PING，主节点回复PONG

3. 同步协商：从节点发送PSYNC命令，带上复制ID和偏移量

4. 数据同步：根据情况进行全量或部分同步

5. 命令传播：主节点持续将写命令发送给从节点

6. 定期确认：从节点定期向主节点确认已处理的数据量

复制的一致性保证

Redis复制是异步的，这意味着：

• 主节点不等待从节点确认就返回客户端成功

• 可能存在主从数据不一致的窗口期

• 故障转移时可能丢失已确认的写入

对于需要更强一致性保证的场景，可以使用WAIT命令实现半同步复制：

WAIT <num-replicas> <timeout>

这会使主节点等待至少N个从节点应用写入后再返回，但仍不是严格的强一致性。

适用场景

• 读多写少的业务场景

• 需要读写分离的应用

• 对数据安全性有一定要求的场景

• 需要提高读性能的应用

优势

• 提高读性能和吞吐量

• 实现读写分离

• 提供数据备份

• 降低主节点负载

劣势

• 不提供自动故障转移

• 主节点故障时需要手动干预

• 写性能受单个主节点限制

• 存在数据一致性延迟

最佳实践

1. 配置从节点只读：防止误操作

2. 合理设置复制缓冲区：避免全量同步

3. 监控复制状态：定期检查复制延迟

4. 网络优化：主从节点最好在同一数据中心，减少网络延迟

5. 数据安全性考虑：

哨兵（Sentinel）架构

原理

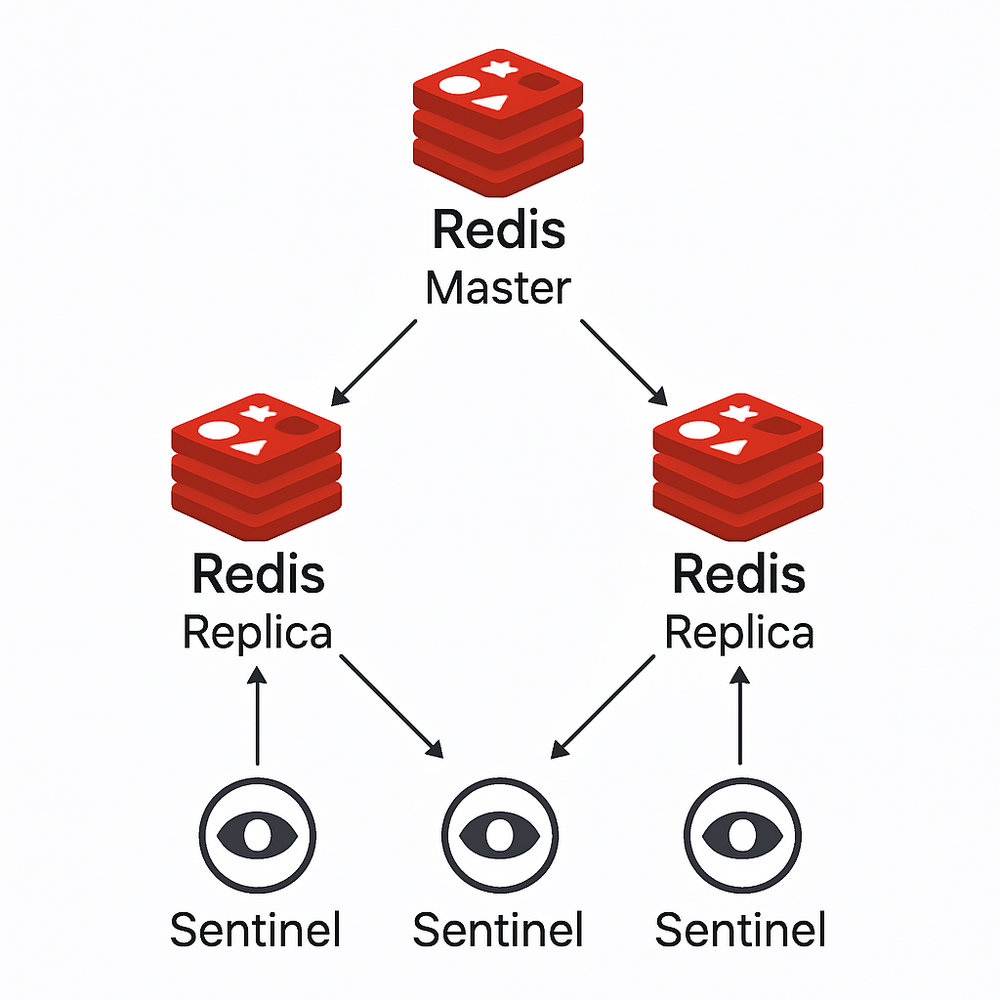

哨兵架构是在主从复制基础上，添加了哨兵系统来监控和管理Redis实例，实现自动故障检测和故障转移。哨兵系统由多个哨兵节点组成，它们通过共识算法协作工作。

哨兵的工作机制

Redis哨兵是一个分布式系统，提供高可用性保障，其核心机制包括：

1. 监控机制

哨兵通过三种方式监控Redis实例：

1. 主观下线检测：

• 每个哨兵每秒向所有主从节点发送PING命令
• 如果在down-after-milliseconds时间内未收到有效回复，标记为主观下线(SDOWN)
• 主观下线只是单个哨兵的判断，不会触发故障转移

1. 客观下线检测：

• 当一个哨兵发现主节点主观下线，会询问其他哨兵是否同意
• 如果达到配置的quorum数量，则标记为客观下线(ODOWN)
• 只有主节点的客观下线才会触发故障转移

1. 频道消息监控：

• 哨兵通过Redis的发布/订阅功能相互发现
• 订阅主节点的__sentinel__:hello频道获取其他哨兵信息
• 定期（每2秒）在此频道发布自己的信息和主节点状态

2. 哨兵集群的选主与一致性

当主节点被标记为客观下线后，哨兵集群需要选出一个领导者来执行故障转移：

1. 领导者选举：

• 基于Raft算法的简化实现
• 每个发现主节点客观下线的哨兵都可能成为候选人
• 候选人向其他哨兵发送SENTINEL is-master-down-by-addr命令请求投票
• 每个哨兵在每轮选举中只能投一票
• 第一个获得多数票(N/2+1)的候选人成为领导者

1. 选举时间窗口：

• 选举有时间窗口限制，默认为主节点故障确认时间+10秒
• 如果在时间窗口内无法选出领导者，将重新开始选举

1. 配置纪元（configuration epoch）：

• 每次选举都会增加配置纪元
• 用于防止脑裂和确保配置一致性
• 高纪元的配置会覆盖低纪元的配置

3. 自动故障转移流程

领导者哨兵执行故障转移的具体步骤：

1. 从节点筛选：

• 排除断线、主观下线、最近5秒未回复INFO命令的从节点
• 排除与主节点断开连接超过down-after-milliseconds*10的从节点

1. 从节点排序：

• 按照复制偏移量排序（数据越新越优先）
• 如果偏移量相同，按照运行ID字典序排序

1. 从节点晋升：

• 向选中的从节点发送SLAVEOF NO ONE命令使其成为主节点
• 等待从节点转变为主节点（最多等待failover-timeout时间）

1. 重新配置其他从节点：

• 向其他从节点发送SLAVEOF命令，指向新主节点
• 更新哨兵的监控配置，将新主节点记录下来

1. 配置传播：

• 领导者哨兵将新配置通过发布/订阅传播给其他哨兵
• 所有哨兵更新自己的配置状态

4. 配置提供者功能

哨兵作为服务发现的权威来源：

1. 客户端服务发现：

• 客户端连接到哨兵集群获取当前主节点信息
• 使用SENTINEL get-master-addr-by-name <master-name>命令
• 支持订阅主节点地址变更通知

1. 配置持久化：

• 哨兵会将配置持久化到本地配置文件
• 包括主从关系、运行ID、复制偏移量等信息
• 重启后可以恢复之前的监控状态

1. 动态配置更新：

• 哨兵会自动发现主节点的从节点并更新配置
• 当拓扑结构变化时（如添加新的从节点），配置会自动更新

哨兵的高可用保证

哨兵自身的高可用性设计：

1. 最少三个哨兵：

• 推荐至少部署3个哨兵实例
• 分布在不同的物理机或可用区

1. 多数派原则：

• 故障转移需要多数哨兵（N/2+1）参与决策
• 确保在网络分区时只有一侧能执行故障转移

1. 脑裂防护：

• 主节点可配置min-replicas-to-write和min-replicas-max-lag
• 当可见的从节点数量不足时，主节点拒绝写入
• 防止网络分区导致的双主情况

适用场景

• 需要高可用性的生产环境

• 对系统自动恢复要求较高的场景

• 中小规模的Redis应用

• 读多写少且需要自动故障转移的场景

优势

• 提供自动故障检测和转移

• 无需人工干预即可恢复服务

• 支持水平扩展的读能力

• 客户端服务发现

劣势

• 架构相对复杂

• 写性能仍受单主节点限制

• 故障转移期间可能有短暂不可用

• 脑裂情况下可能丢失数据

最佳实践

1. 部署至少3个哨兵节点：确保高可用性和决策准确性

2. 合理设置判断主节点下线的时间阈值：

3. 配置客户端连接：使用哨兵地址池而非直接连接Redis实例

4. 防止脑裂：配置主节点最小写入副本数

5. 哨兵节点分布：部署在不同的物理机或可用区

集群（Cluster）架构

原理

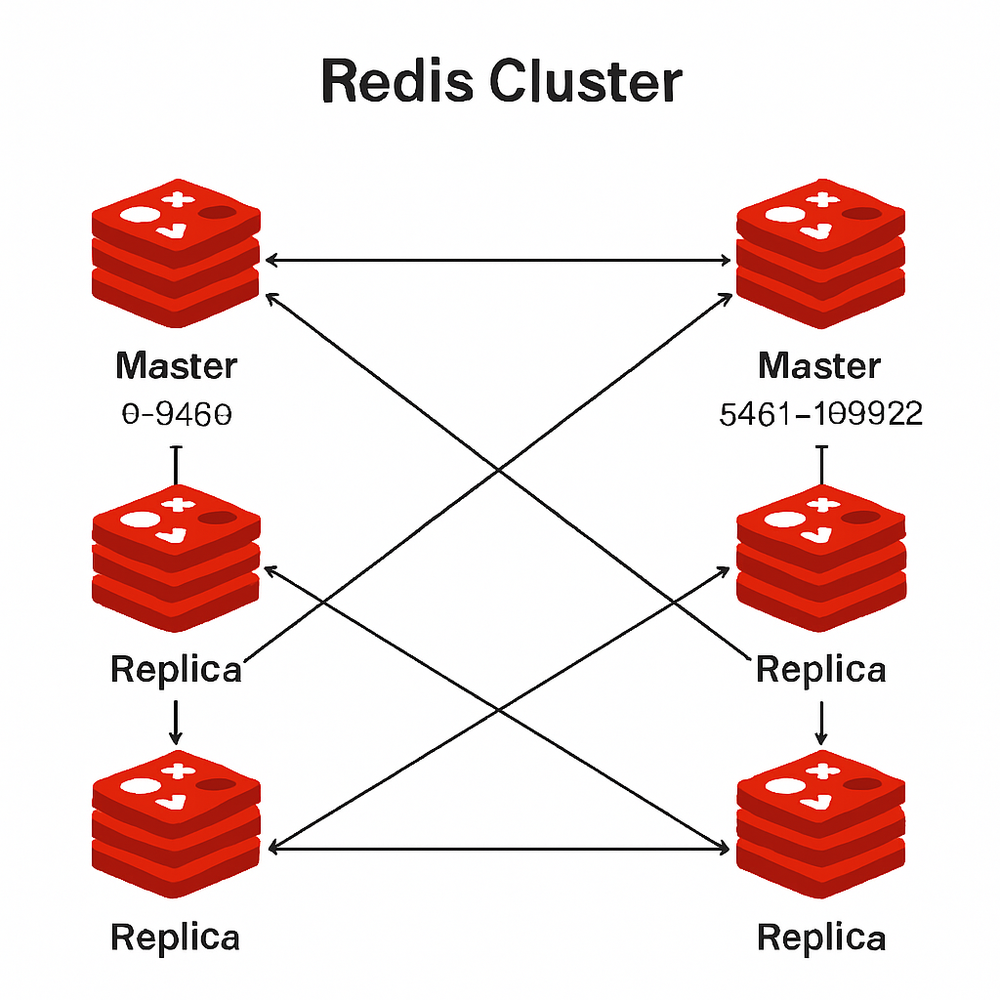

Redis集群通过分片（Sharding）的方式，将数据分散存储在多个节点上，每个节点存储一部分数据。Redis使用哈希槽（Hash Slot）机制，将16384个哈希槽分配给不同的节点，根据键的CRC16值对16384取模来确定数据存储位置。

集群的工作机制

Redis集群通过分片实现数据的水平扩展，其核心机制包括：

1. 数据分片与哈希槽

Redis集群使用哈希槽（Hash Slot）而非一致性哈希来分配数据：

1. 16384个哈希槽：

• 集群总共有16384个哈希槽
• 每个主节点负责一部分哈希槽

1. 键到槽的映射：

• 使用CRC16算法计算键的哈希值，然后对16384取模
• HASH_SLOT = CRC16(key) mod 16384

1. 哈希标签：

• 通过{tag}语法强制多个键分配到同一个槽
• 例如：user:{123}:profile和user:{123}:account会被分配到同一个槽
• 允许对这些键执行多键操作（如MGET、事务等）

1. 槽迁移：

• 添加或删除节点时，只需迁移相应的哈希槽
• 迁移过程是在线的，不影响集群服务
• 迁移期间对相关键的访问会被重定向

2. Gossip协议与集群通信

Redis集群节点间通过Gossip协议进行通信和状态同步：

1. 集群总线：

• 每个节点有两个TCP端口：客户端端口和集群总线端口
• 集群总线端口默认是客户端端口+10000
• 节点间通过二进制协议在集群总线上通信

1. Gossip消息类型：

• PING：定期发送，包含发送者已知的部分集群状态
• PONG：响应PING或主动广播状态更新
• MEET：请求节点加入集群
• FAIL：广播节点已失效的信息
• PUBLISH：用于发布/订阅功能的集群范围消息

1. 心跳机制：

• 每个节点每秒随机选择一些节点发送PING
• 优先选择长时间未收到PONG的节点
• 每100毫秒检查是否有节点超过cluster-node-timeout未响应

1. 信息传播：

• 每个节点的PING/PONG消息包含自己的信息和部分其他节点的信息
• 通过这种方式，信息最终会传播到所有节点
• 关键事件（如节点失效）会加速传播，所有节点主动广播

3. 故障检测与自动故障转移

Redis集群的故障检测和自动故障转移机制：

1. 节点失效检测：

• 主观下线（PFAIL）：当节点A超过cluster-node-timeout时间未响应节点B的PING，B将A标记为PFAIL
• 客观下线（FAIL）：当超过半数主节点都认为某节点PFAIL时，该节点被标记为FAIL
• FAIL状态会通过Gossip快速传播到整个集群

1. 自动故障转移：

• 当主节点被标记为FAIL，其从节点会发起选举
• 第一个发起选举的从节点向所有主节点请求投票
• 每个主节点只能在一个配置纪元内投一票
• 获得多数票的从节点晋升为新主节点
• 新主节点更新集群配置，接管原主节点的哈希槽

1. 选举限制：

• 从节点必须与主节点完成过复制（复制偏移量大于0）
• 每个配置纪元内，每个主节点只能投一票
• 如果两秒内没有从节点获得足够票数，将增加配置纪元重新选举

4. 集群一致性与可用性保证

Redis集群在一致性和可用性方面的特性：

1. 分区容忍度：

• 集群能够在部分节点失效或网络分区的情况下继续运行
• 只要大多数主节点可以互相通信，集群就保持可用

1. 多数派原则：

• 当少于一半的主节点不可达时，集群继续提供服务
• 当多于一半的主节点不可达时，集群停止接受写入

1. 一致性保证：

• Redis集群默认提供最终一致性
• 使用异步复制，可能在故障转移时丢失已确认的写入
• 通过WAIT命令可以实现更强的一致性保证，但不是严格的强一致性

1. 集群配置参数：

• cluster-node-timeout：节点失效超时时间，默认15000毫秒
• cluster-replica-validity-factor：从节点有效性因子，默认10
• cluster-migration-barrier：迁移屏障，主节点至少要有N个从节点才允许其中一个从节点迁移，默认1
• cluster-require-full-coverage：是否要求所有槽都被覆盖才提供服务，默认yes

适用场景

• 大规模数据存储需求

• 需要横向扩展的高吞吐量场景

• 需要高可用性和自动分片的生产环境

• 数据量超过单机内存容量的应用

优势

• 支持水平扩展，理论上无容量限制

• 提供自动故障转移和重新分片

• 高可用性，部分节点故障不影响整体服务

• 高吞吐量，可支持大规模并发访问

劣势

• 架构复杂度高，运维难度大

• 事务和多键操作受限（仅支持同一哈希槽的多键操作）

• 数据一致性保证较弱（异步复制）

• 网络开销较大

最佳实践

1. 合理规划节点数量：根据数据量和性能需求确定

2. 使用哈希标签：确保相关键存储在同一哈希槽

3. 合理配置超时时间：避免频繁故障转移

4. 监控集群状态：定期检查集群健康状况

5. 规划容量和扩展：预留足够的扩展空间，避免频繁重新分片

Active-Active地理分布式架构

原理

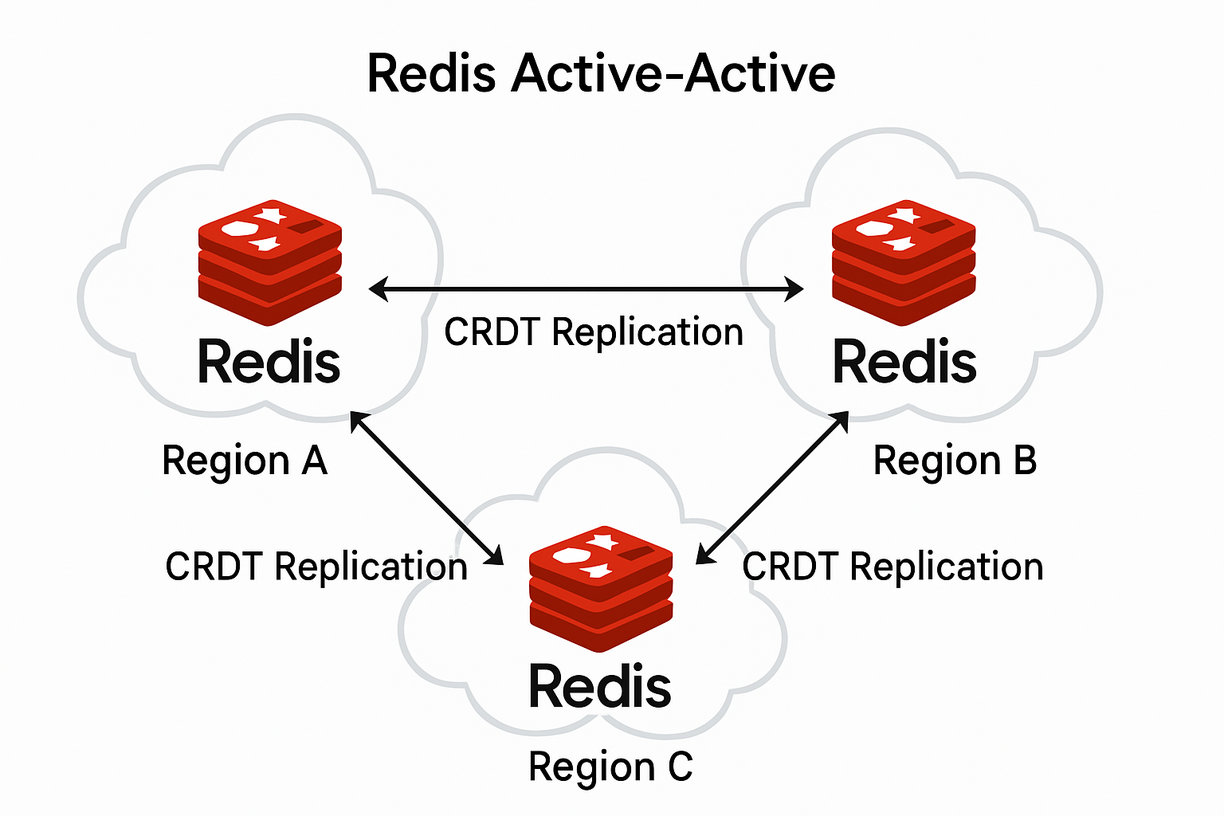

Active-Active架构（也称为多活架构）允许在多个地理位置部署Redis实例，每个位置的实例都可以进行读写操作，并通过冲突解决机制保持数据一致性。Redis Enterprise提供的CRDTs（Conflict-free Replicated Data Types）技术是实现这种架构的关键。

冲突解决机制

Active-Active架构使用无冲突复制数据类型（CRDTs）解决并发写入冲突：

1. 最终一致性：

• 所有实例最终会收敛到相同的数据状态
• 不同实例可能暂时看到不同的数据视图

1. 冲突解决策略：

• 后写入胜出：对于简单值，最后的写入会覆盖之前的写入
• 集合合并：对于集合类型，合并所有实例的元素
• 计数器累加：对于计数器，合并所有实例的增量

1. 因果一致性：

• 使用向量时钟跟踪操作之间的因果关系
• 确保相关操作按正确顺序应用

跨地域复制

Active-Active架构的跨地域复制机制：

1. 异步复制：

• 实例间通过异步方式复制更新
• 本地写入立即确认，然后后台传播到其他实例

1. 冲突检测与解决：

• 每个实例独立应用本地写入
• 接收到远程更新时，应用冲突解决规则
• 解决后的结果再次传播，确保最终一致性

1. 网络优化：

• 压缩复制流量
• 批量传输更新
• 智能路由选择最佳复制路径

适用场景

• 全球化业务需要低延迟访问

• 需要跨区域容灾的关键业务

• 多区域写入需求的应用

• 需要99.999%以上可用性的场景

优势

• 提供跨地域的低延迟访问

• 支持多区域同时写入

• 极高的可用性（99.999%+）

• 自动冲突解决

劣势

• 实现复杂度高

• 需要专业的商业版本支持（如Redis Enterprise）

• 成本较高

• 对网络质量要求高

最佳实践

1. 合理规划地理位置：选择靠近用户的区域部署

2. 配置冲突解决策略：根据业务需求选择合适的冲突解决方式

3. 监控跨区域同步延迟：确保数据一致性在可接受范围

4. 网络优化：使用专线或优质网络连接各区域

5. 容灾演练：定期进行区域故障模拟和恢复测试

Kubernetes云原生部署

原理

在Kubernetes环境中部署Redis，利用Kubernetes的容器编排能力实现Redis的自动化部署、扩展和管理。可以通过Operator模式（如Redis Operator）或Helm Chart等方式部署各种Redis架构。

部署模式

Kubernetes中Redis的几种部署模式：

1. StatefulSet：

• 为Redis提供稳定的网络标识和存储
• 支持有序部署和扩缩容
• 适用于主从复制和哨兵架构

1. Operator模式：

• 使用Redis Operator自动化部署和管理
• 支持自动故障转移和配置管理
• 简化复杂架构的运维

1. Helm Chart：

• 使用Helm包管理器部署预配置的Redis
• 支持自定义配置和扩展
• 适用于快速部署标准架构

存储考虑

Kubernetes中Redis的存储选项：

1. 持久卷（PV）和持久卷声明（PVC）：

• 为Redis数据提供持久化存储
• 支持不同的存储类（StorageClass）
• 确保Pod重启后数据不丢失

1. 本地存储与网络存储：

• 本地存储提供更好的性能
• 网络存储提供更好的可用性
• 权衡性能与可靠性

适用场景

• 云原生应用架构

• DevOps和自动化运维环境

• 需要弹性伸缩的场景

• 混合云或多云部署

优势

• 自动化部署和运维

• 弹性伸缩能力

• 与云原生生态系统集成

• 统一的管理平面

劣势

• 增加了系统复杂度

• 性能可能受容器和网络影响

• 需要Kubernetes专业知识

• 状态管理和持久化存储挑战

最佳实践

1. 使用StatefulSet部署：确保稳定的网络标识和存储

2. 配置持久化存储：使用PersistentVolumeClaim

3. 资源限制：设置合理的CPU和内存限制

4. 使用Redis Operator：简化复杂架构的部署和管理

5. 网络策略：配置适当的网络策略保护Redis服务

架构选型指南与场景比对

选择合适的Redis架构需要考虑多种因素，包括性能需求、可用性要求、数据规模、预算等。以下是一个架构选型指南和典型场景比对：

架构选型决策树

1. 单点部署：

• 开发/测试环境
• 数据量小（<5GB）
• 可用性要求低
• 预算有限

1. 主从复制：

• 读多写少
• 需要读写分离
• 数据量中等（<10GB）
• 可接受手动故障恢复

1. 哨兵架构：

• 需要高可用性
• 数据量中等（<10GB）
• 写操作集中在单点可接受
• 需要自动故障恢复

1. 集群架构：

• 大数据量（>10GB）
• 需要横向扩展
• 高吞吐量要求
• 可接受一定的架构复杂性

1. Active-Active架构：

• 全球化业务
• 极高可用性要求（99.999%+）
• 多区域写入需求
• 预算充足

1. Kubernetes部署：

• 已采用云原生架构
• 需要自动化运维
• 需要与其他云原生应用集成
• 具备Kubernetes专业知识

典型应用场景比对

场景	推荐架构	理由
电商网站商品缓存	集群架构	数据量大，读写频繁，需要横向扩展
社交媒体消息队列	哨兵架构	需要高可用性，写入集中，读取分散
游戏排行榜	主从复制	读多写少，数据量适中
全球化应用会话存储	Active-Active架构	需要全球低延迟访问，多区域写入
微服务架构中的缓存	Kubernetes部署	与其他微服务一致的部署和管理方式
日志收集和分析	单点或主从	临时性数据，可用性要求不高
金融交易系统	集群+哨兵	高可用性和一致性要求，数据安全性高
IoT数据处理	集群架构	大量并发写入，需要横向扩展

性能与可用性对比

架构模式	读性能	写性能	可用性	一致性	复杂度	成本
单点部署	中	高	低	高	低	低
主从复制	高	中	中	中	中	中
哨兵架构	高	中	高	中	中	中
集群架构	极高	高	高	中	高	高
Active-Active	极高	高	极高	最终一致性	极高	极高
Kubernetes	取决于底层架构	取决于底层架构	高	取决于底层架构	高	高

总结与展望

Redis提供了多种部署架构选择，从简单的单点部署到复杂的Active-Active地理分布式架构，可以满足不同规模和需求的应用场景。选择合适的架构需要综合考虑性能、可用性、一致性、复杂度和成本等因素。

随着云原生技术的发展，Redis在Kubernetes等环境中的部署变得越来越普遍。同时，Redis模块生态系统的扩展（如RedisJSON、RediSearch、RedisGraph等）也为Redis提供了更多的应用可能性，这些都需要在架构设计时考虑。

未来，随着边缘计算和5G技术的普及，Redis可能会出现更多适合边缘-云协同的部署架构模式。同时，随着AI和机器学习的发展，Redis在向量数据库方面的应用也将带来新的架构需求和挑战。

选择Redis架构时，应始终遵循"适合业务需求"的原则，避免过度设计或选择不足的架构。定期评估和调整架构，以适应业务的发展和变化，是保持Redis高效运行的关键。
