支持的模组列表
- EG800K
- EC800M
- EC800G
- EC800E
功能列表
基本概述
EC800X QuecDuino EVB 搭载移远 EC800 系列模组。支持模组型号为：
EC800M 系列、EC800K 系列、EG800K 系列、EC800E 系列等。

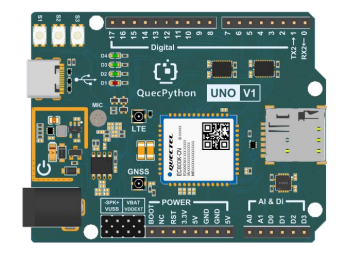

渲染图
开发板的主要组件、接口布局见下图
资料下载
- EC800X-QuecDuino-EVB-规格书
开发板资源
开发板接口
接口定义
| 排针 | 引脚 | 描述 | 功能 |
|---|---|---|---|
| BOOT | - | 模组 USB_BOOT 引脚 | 根据不同型号模组进行上下拉进入强制下载模式 |
| NC | - | 悬空 | - |
| RST | - | 模组 RESET 引脚 | 拉低复位 |
| 3.3V | - | 电源输出 | 3.3V/200mA |
| 5V | - | 电源输入/输出 | 5V/2A （V1.1 版本悬空不可用） |
| GND | - | 地 | - |
| GND | - | 地 | - |
| 5V | - | 电源输入/输出 | 5V/2A （V1.1 版本悬空不可用） |
| A0 | - | 模组 ADC0 输入引脚 | 0-1.2V |
| A1 | - | 模组 ADC1 输入引脚 | 0-1.2V |
| D0 | 19 | I/O | 3.3V |
| D1 | 20 | I/O | 3.3V |
| D2 | 21 | I/O | 3.3V |
| D3 | 25 | I/O | 3.3V |
| 0 | - | 主串口接收 | 3.3V |
| 1 | - | 主串口发送 | 3.3V |
| 2 | - | 辅助串口接收 | 3.3V |
| 3 | - | 辅助串口接收 | 3.3V |
| 4 | 23 | I/O | 3.3V |
| 5 | 22 | I/O | 3.3V |
| 6 | 28 | I/O | 3.3V |
| 7 | 29 | I/O | 3.3V |
| 8 | 58 | I/O | 3.3V |
| 9 | 80 | I/O | 3.3V |
| 10 | 31 | I/O | 3.3V |
| 11 | 32 | I/O | 3.3V |
| 12 | 33 | I/O | 3.3V |
| 13 | 30 | I/O | 3.3V |
| 14 | - | 地 | - |
| 15 | - | NC | 悬空 |
| 16 | 66 | I/O | 3.3V |
| 17 | 67 | I/O | 3.3V |
开发板主要管脚布局见下图
小提示
开发板的更多资料，请访问 资源下载 | QuecDevZone
开发板配置
开发板配备了多种传感器，以及其他外设。外设资源管脚分配表明细如下：
| 序号 | 名称 | 型号 | 是否支持 | 接口类型 | 引脚 |
|---|---|---|---|---|---|
| 1 | USB接口 | - | 是 | Type-C | - |
| 2 | LED灯 | - | 是 | GPIO | - |
| 3 | 麦克风 | B4013AM423-092 | 是 | SPK | - |
具体外设资源使用指导参考规格书
上手准备
- 注意事项
EVB 的供电电压为 5V，可通过 TypeC 或者 DC 座输入电源，也可以通过排母 5V 引脚输入 5V（V1.1 版本悬空不可用）。为了确保开发板任何情况下工作正常，请确保输入电流至少 2A。请勿同时接 TypeC 或者 DC 座和引脚 5V，防止电流灌入 USB，导致 USB 设备损坏
首先需要有一台运行有 Windows 10 以上 操作系统的电脑
- Step1：天线安装
安装开发板配套的天线,安装位置为LTE天线座位置,并将SIM卡插入开发板上的SIM卡座，如需使用GNSS功能，则需在对应的天线座安装天线
- Step2：开发板连接
使用USB Type-C数据线连接开发板的Type-C接口和电脑USB口即可完成供电, 上电前需要跳帽短接 VUBS EN、VDD_EXT EN、VBAT EN 排针
- Step3：开发板开机
按住S1直至主板上电源指示灯亮（主板上丝印为D1的灯）,如果上一步短接PWK_ON则无需长按PWK自动开机
关于开发板灯光和电源详细设置参见规格书
