前言
随着工业4.0和智能制造的发展，工业视觉在质检、定位、识别等场景中发挥着越来越重要的作用。然而，开发一个完整的工业视觉系统往往需要集成相机控制、图像采集、图像处理、AI推理、PLC通信等多个模块，这对开发人员提出了较高的技术要求。
推荐一个基于 .NET 平台的开源工业视觉软件框架OpenIVS，提供完整的视觉系统开发所需的基础功能模块，帮助大家快速开发高效、稳定的工业检测系统。

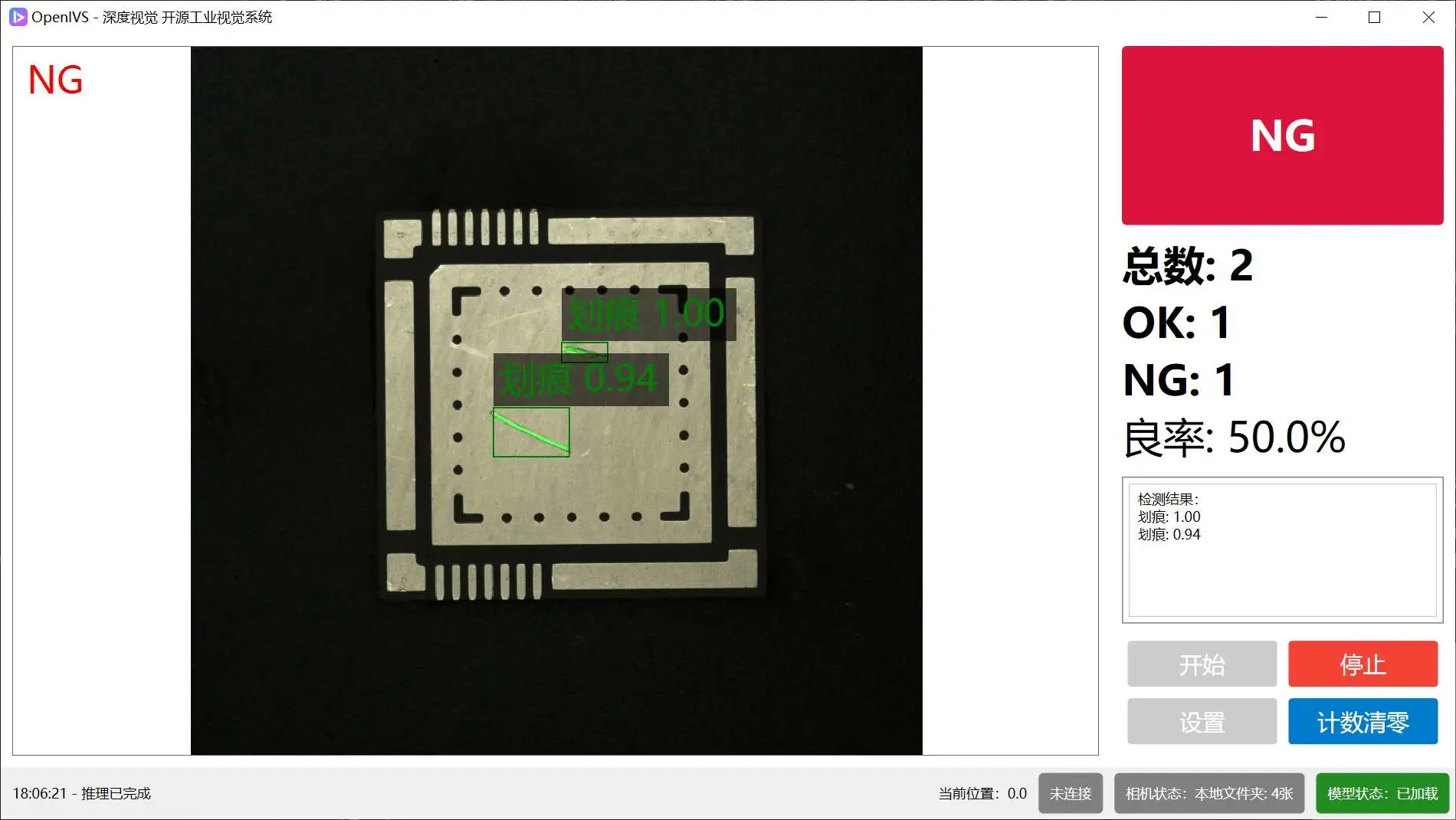

项目介绍
OpenIVS 全称 Open Source Industrial Vision System，是一个面向工业视觉领域的开源软件框架，提供一套标准化、模块化、可扩展的视觉系统开发平台。
它基于 .NET 平台开发，支持与主流工业相机（如海康MVS）、图像处理库（如Halcon、OpenCV）、AI推理SDK（如深度视觉AI平台）进行集成，并提供 PLC 控制、图像采集、模型推理、结果反馈等功能模块，适用于各种自动化检测场景。
项目功能
OpenIVS 主要包含以下核心功能模块：
1、相机连接与图像采集
支持海康MVS相机驱动；
可配置触发方式、曝光参数、图像保存路径；
支持单相机或多相机管理；
图像质量与存储策略可自定义。
2、AI模型推理
集成深度视觉AI平台高性能SDK；
支持加载多个模型并实现级联推理；
支持图像预处理与结果后处理；
模型路径可通过界面动态配置。
3、PLC控制与设备逻辑
支持Modbus串口通信协议；
可设置串口参数、设备ID、寄存器地址；
提供位置控制、OK/NG信号反馈等基础逻辑；
支持扩展自定义控制动作。
4、系统配置与设置
提供图形化设置页面，便于修改相机参数、PLC设置、模型路径；
支持图像保存策略（是否保存OK图或NG图）；
可灵活调整位置序列、处理流程、图像处理算法等。
项目特点
OpenIVS 不仅功能全面，还具备以下优势：
模块化设计
各功能模块（相机、AI、PLC、图像处理）高度解耦，便于独立开发、调试与替换。
开源免费
作为开源项目，开发者可以自由查看源码、进行二次开发，适配自身业务需求。
易于扩展
支持多相机、多模型、多任务并发处理，满足复杂工业场景下的定制化需求。
跨平台兼容性好
基于 .NET 平台，可在 Windows 上稳定运行，未来可拓展至 Linux 环境。
实时性强、稳定性高
通过异步处理机制和良好的资源管理，确保系统在高频率检测任务中的实时性和稳定性。
安装需求
在使用 OpenIVS 前，需要安装以下软件：

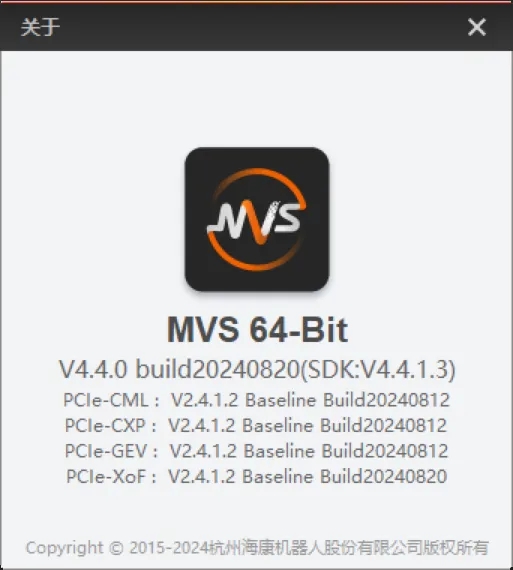

1、海康相机MVS
版本：MVS_STD_4.4.0_240913.exe
下载地址：MVS_STD_4.4.0_240913.zip
用于相机连接和图像采集
2、Halcon（可选）
版本：halcon-20.11.1.0-windows.exe
下载地址：Download Area: MVTec Software
如果需要使用Halcon接口进行图像处理，则需要安装

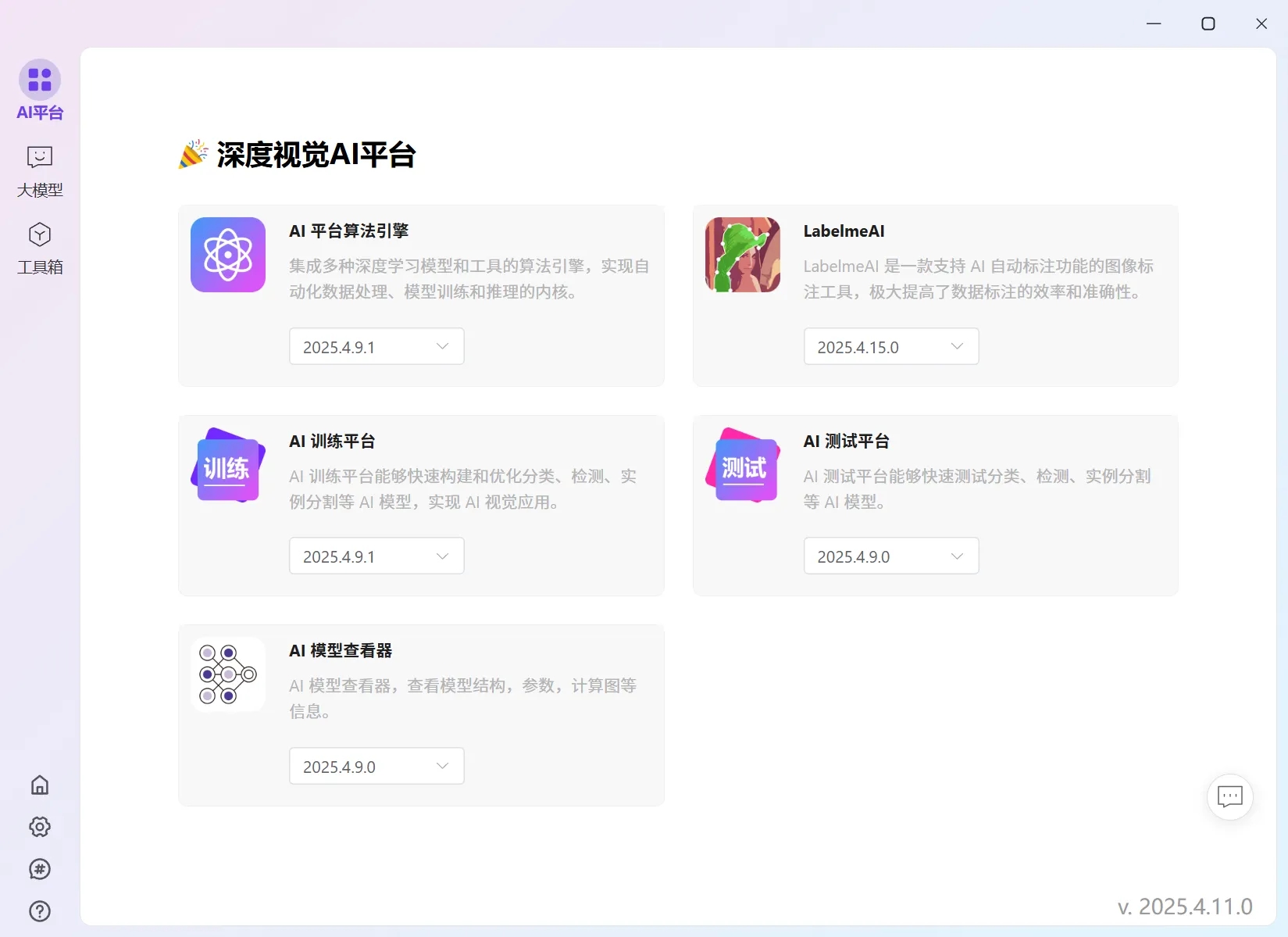

3、深度视觉AI平台
官方网站：https://dlcv.com.cn

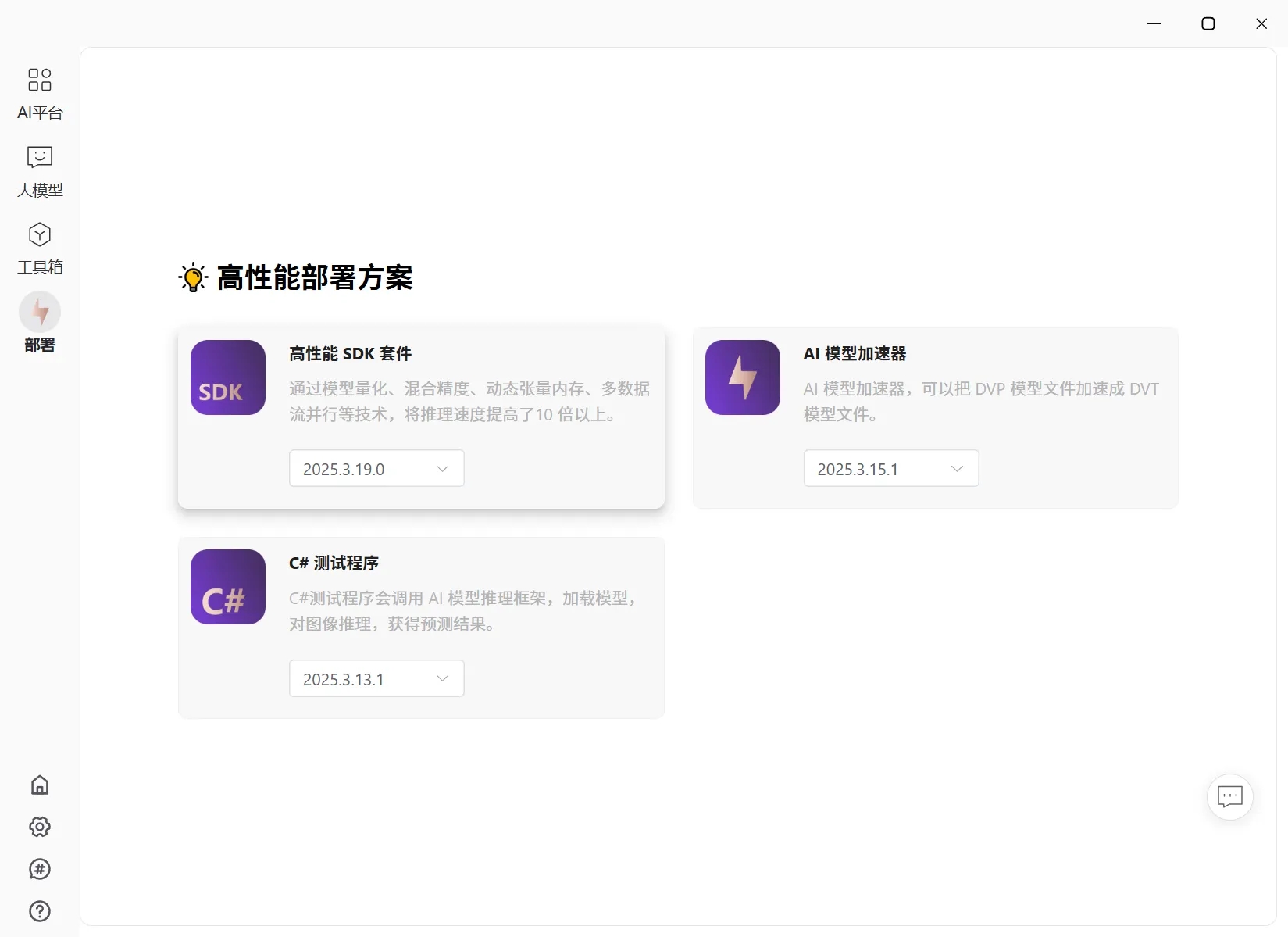

需要安装高性能SDK套件才能加载模型进行推理
需要使用深度视觉AI平台训练模型
该SDK提供了模型推理所需的各项功能
参考文档：高性能SDK套件 - C#接口 | 深度视觉
项目使用
1、修改PLC配置
在 ModbusManager.cs 中可以修改PLC相关配置：
串口通信参数设置
_modbusApi.SetSerialPort(
settings.PortName, // 串口名称
settings.BaudRate, // 波特率
settings.DataBits, // 数据位
settings.StopBits, // 停止位
settings.Parity, // 校验位
(byte)settings.DeviceId // 设备ID
);

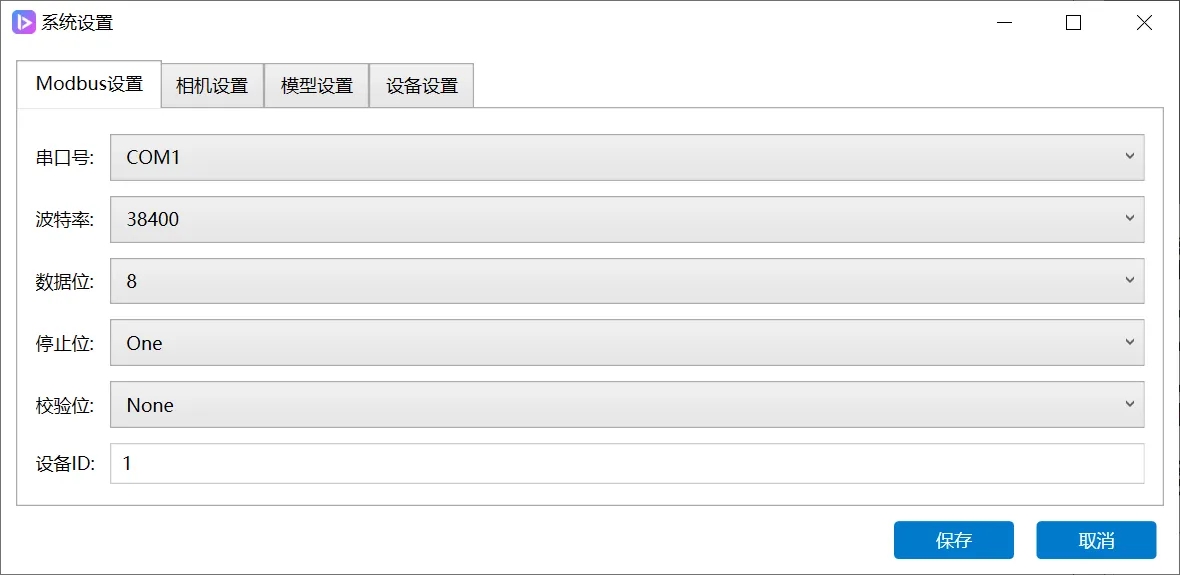

也可以在设置页面修改：
位置控制参数
修改MoveToPositionAsync方法可调整位置控制逻辑
调整位置精度：Math.Abs(currentPosition - position) < 1.0f
增加其他动作
可在ModbusManager中增加其他PLC控制动作，以满足特定需求。例如：增加 OK/NG 信号控制。
假设 PLC 通过写入寄存器 16 实现 OK/NG 信号控制，可以在ModbusManager中增加如下方法：
_modbusApi.WriteSingleRegister(16, isOK);
2、修改相机配置
修改相机配置

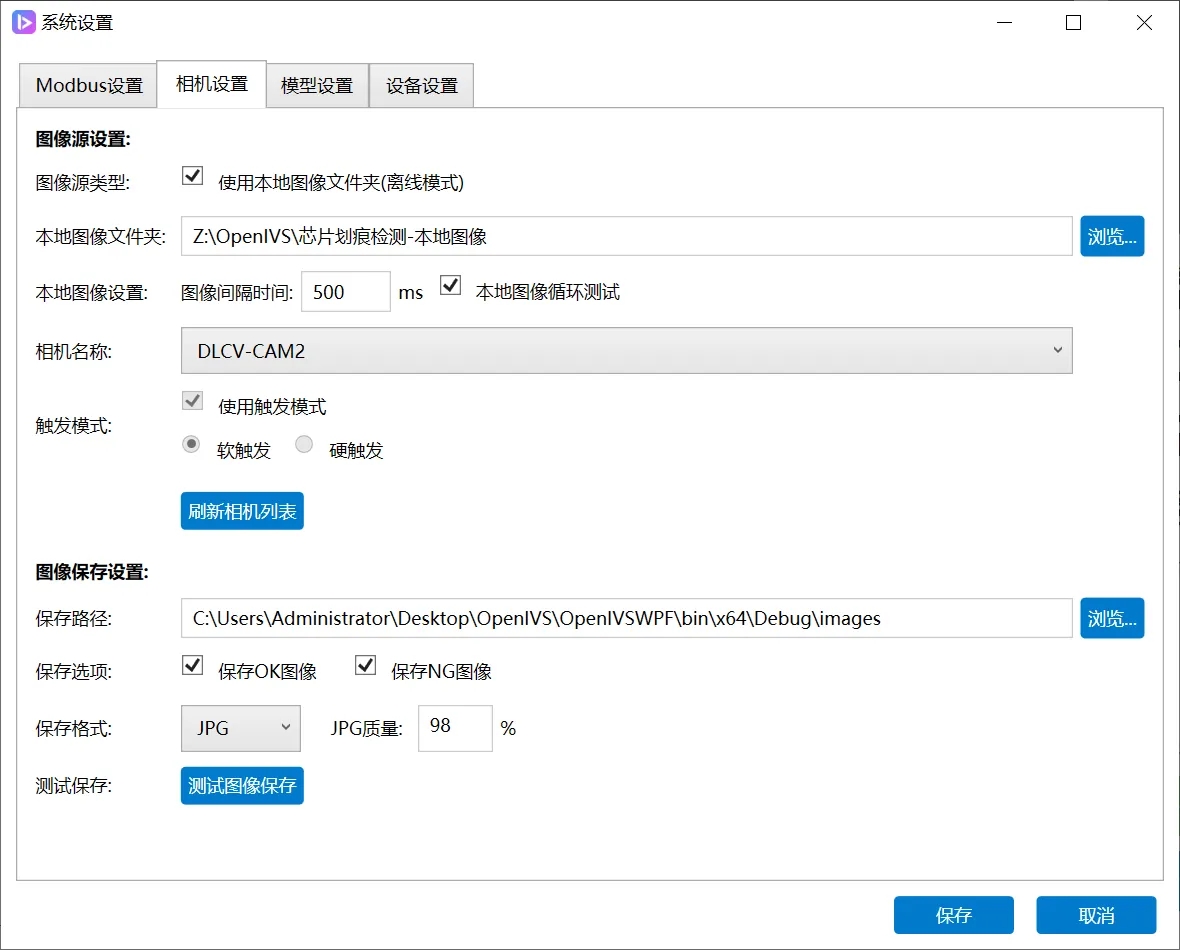

单相机的情况下，可以在设置页面修改，包括相机名称，触发方式等：
同时也可以在设置页面修改：
- 存图路径
- 存图质量
- 是否存储OK图或NG图
多相机支持
- 多相机的情况下，可以在
CameraInitializer.cs中修改相机连接参数： - 当前系统使用单例模式管理相机：
CameraInstance.Instance
若需支持多相机，可修改为列表管理多个相机实例
// 多相机管理示例
private List<CameraManager> _cameraManagers = new List<CameraManager>();
// 初始化多个相机
public void InitializeMultipleCameras(Settings settings)
{
foreach (var cameraConfig in settings.CameraConfigs)
{
var cameraManager = new CameraManager();
// 设置相机参数
_cameraManagers.Add(cameraManager);
}
}
3、修改模型推理方法
设置模型路径

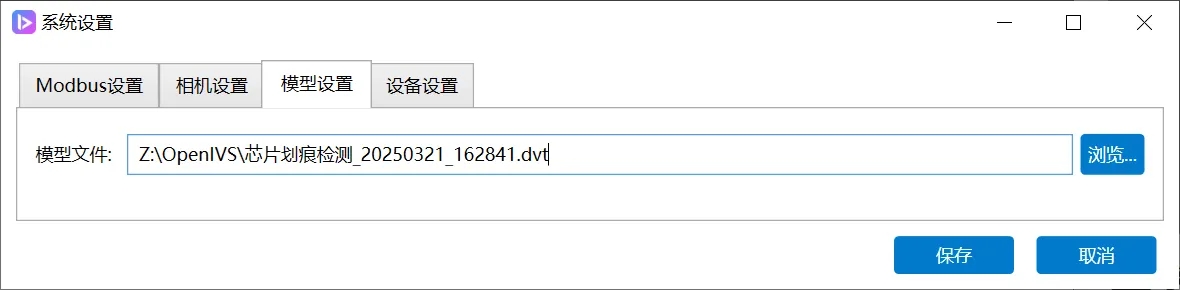

在设置页面，可以修改模型路径：
自定义模型推理
在 ModelManager.cs 中可以修改AI模型推理相关配置：
加载多个模型
// 多模型管理示例
private Dictionary<string, Model> _models = new Dictionary<string, Model>();
// 加载多个模型
public void LoadModels(List<string> modelPaths)
{
foreach (var path in modelPaths)
{
string modelName = Path.GetFileNameWithoutExtension(path);
_models[modelName] = new Model(path, 0);
}
}
实现模型级联
可修改PerformInference方法实现多模型级联推理
// 级联推理示例
public string PerformCascadeInference(Bitmap image)
{
// 第一阶段：检测
var detectionResult = _models["DetModel"].InferBatch(imageList);
// 第二阶段：分割
var smallImages = CropImage(image, detectionResult);
var segmentationResult = _models["SegModel"].InferBatch(smallImages);
return segmentationResult;
}
自定义结果处理
可修改结果提取和处理逻辑，实现更复杂的决策规则
4、修改设备逻辑
简单的设备逻辑可以在设置里修改：
自定义处理逻辑
在 MainLoopManager.cs 中可以修改整体处理逻辑：
1、修改位置序列
// 位置序列定义可以根据需要调整
private readonly float[] _positionSequence = new float[] { 195, 305, 415, 305 };
2、调整处理流程
主流程在RunMainLoopAsync方法中定义
可修改移动-拍照-推理的顺序或添加额外步骤
3、添加图像预处理
在ProcessImageAsync方法中添加图像处理逻辑
// 图像预处理示例
private Bitmap PreprocessImage(Bitmap image)
{
using (var mat = BitmapConverter.ToMat(image))
{
// 添加预处理步骤，如二值化等
Cv2.CvtColor(mat, mat, ColorConversionCodes.BGR2GRAY);
Cv2.Threshold(mat, mat, 128, 255, ThresholdTypes.Binary);
return BitmapConverter.ToBitmap(mat);
}
}
4、自定义后处理逻辑
在推理结果处理后添加自定义逻辑，如结果聚合、条件判断等
// 后处理逻辑示例
private bool PostProcessResult(string result)
{
// 实现自定义决策逻辑
if (result.Contains("缺陷") && _currentPositionIndex == 2)
{
// 特定位置的特定缺陷处理
return false;
}
return string.IsNullOrEmpty(result);
}
