仪表盘是一种单值可视化。

可让您快速直观地查看某个值落在定义的或计算出的最小和最大范围内的位置。

通过重复选项，您可以显示多个仪表盘，每个对应不同的序列、列或行。

支持的数据格式

单值

数据集中只有一个值，会生成一个显示数值的空仪表盘

因为仪表盘可视化会自动根据数据集中的最小和最大值定义上限和下限范围。

数据集只有一个值，因此它被同时设置为最小值和最大值。

单行多值

数据集包含多个值时，可视化会显示多个仪表盘，并自动定义最小值和最大值。

此示例中，最小值和最大值分别为 3 和 10。

由于定义了最小值和最大值，每个仪表盘都会着色，以显示该值相对于最小值和最大值的位置。

 多行多值

默认情况下只显示最后一行数据，取到最小跟最大值。对最后一行进行相应占比的 显示

配置选项

值选项

使用以下选项优化显示值的方式

1、show 显示

• Calculate计算：基于所有行显示计算出的值
• All Values所有值：为每一行显示一个单独的值

2、Calculation 计算

• 若 show = calculation ，设定归约函数

3、Limit 限制：

• 若 show = All Values ，输入最大显示行数。

4、Fields 字段

• 选择在面板中显示的字段

仪表盘选项

1、Orientation 方向：选择堆叠方向

• Auto 自动：按行和列显示
• Horizontal 水平：从上到下
• Vertical 垂直：从左到右

2、Show threshold labels 是否显示阈值

3、Show threshold markers 是否在内部显示阈值带

4、Gauge size 仪表盘尺寸（仅在 Orientation ≠ Auto时适用）

5、Max/Min 宽度高度（宽度适用于水平，高度适用于垂直）

6、Neutral 中性值：设置每个仪表盘开始填充的起始值

示例：

1、设置 阈值色带 对应颜色

• 默认的基础色是绿色

我们可能想按照自己的想法去设定饼图阈值对应的颜色

• 0-50 ：红色
• 50-80：黄色
• 80-100：绿色

若是单行多值，可能会将最小值和最大值的Guage图表同时显示出来

① Value Options中

• Show中——>选为“ Calculate ”
  • 选择Calculate 中的——“ Last * ”（显示不为空的最后一个数值）
  • Fields 选为 SQL 查询出的字段

② Thresholds 中

• 将原来的基础色（绿色）覆盖掉
•

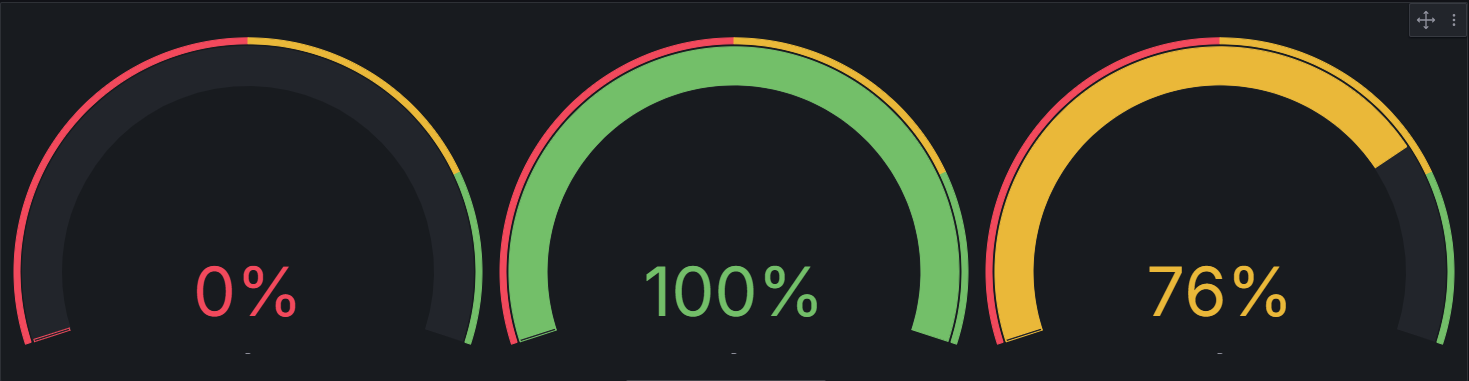

最终效果
