详解srs流媒体服务器的集群

news2025/5/29 8:46:44

前言：
什么是集群
集群就是多台计算机或服务器等资源，联在一起像一台大机器一样工作。比如一群蚂蚁一起搬东西，这些蚂蚁就类似集群里的各个部分。

为什么要集群

  1. 性能更强：能把任务分到多个机器上做，一起处理更快，就像多人合作干活比一个人快。
  2. 更可靠：一台机器坏了，其他机器能顶上，服务不会停，像有备份队员。
  3. 方便变大：业务变忙，能加机器提升能力，好比房子小了加房间。
  4. 不怕灾难：机器分布在不同地方，一处出问题别处能接着干，如不同城市有仓库。

1 SRS集群之forward

1.1 基本架构

1. 什么是Forward模式？
Forward（转发）是SRS（Simple Realtime Server）实现集群功能的一种基础模式，其核心思想是：

  • 推模式（Push-based）：由一个中心节点（Master）主动将直播流数据推送到多个目标节点（Slave）。
  • 单向数据流：数据流向固定为 Master → Slave，Slave节点不主动请求数据。

#2. 为什么需要Forward模式？
Forward模式主要解决以下问题：

  • 负载分担：将客户端拉流请求分散到多个Slave节点，避免单个服务器过载。
  • 就近访问：通过在多地部署Slave节点，降低客户端访问延迟（如CDN边缘节点）。
  • 容灾备份：当Master故障时，可快速切换到其他Slave节点继续提供服务。

3. 核心组件

  • Master节点：
    • 接收原始推流（如主播端推送的RTMP流）。
    • 负责将流数据转发给所有配置的Slave节点。
    • 通常部署在中心机房或源站。
  • Slave节点：
    • 被动接收Master转发的流数据。
    • 为客户端提供拉流服务（如HTTP-FLV、HLS播放）。
    • 可部署在边缘机房或CDN节点。

4 SRS Forward模式架构详解

在这里插入图片描述

  • 推流到 Master：推流者（主播）将直播流推送到 Master 节点 。比如在图中，主播通过 PUSH 操作把流推给 Master 。
  • Master 转发到 Slave：不管 Slave 节点有没有人观看对应的流，Master 都会把接收到的直播流转发给所有配置好的 Slave 节点 。例如图中 Master 会把流 Forward 给 Salve 1 、Salve n 等节点 。
  • 用户连接 Slave 观看：用户的播放端连接到 Slave 节点来观看直播 。图中显示有用户连接到 Slave 节点，每个 Slave 节点可支持 1000 连接 。

五 SRS Forward模式架构存在问题

  • 带宽浪费：如果部分 Slave 节点没人观看直播，但 Master 仍会向其推送流，就会造成带宽浪费 。如图中提到，若 King 老师直播，有 10 台 Slave，但只有 1 台有人看，其他 9 台也会收到流，浪费带宽 。
  • Master 带宽压力：随着 Slave 节点数量增加，Master 的出口带宽压力会增大。因为要给每个 Slave 都转发相同的流 。
    六 SRS Forward模式架构应用场景
    Forward 模式适合搭建小型集群 。在小型场景中，节点数量相对较少，带宽浪费和 Master 压力在可接受范围内。如果是大型集群，这种模式可能就不太合适，更推荐使用 edge 模式等 。

1.2 实战配置

1 .源码解读之数据流转：从推流到转发

  1. 推流阶段

  2. 主播推流至Master：

    • 主播通过RTMP协议将流推送到Master（如rtmp://master/live/stream）。
    • Master的SrsRtmpConn接收推流请求，创建SrsLiveSource实例管理流数据。

  3. Master初始化转发器：

    // SrsLiveSource::on_publish
SrsForwarder* forwarder = new SrsForwarder(this);  // 创建转发器
forwarder->start();  // 启动转发线程

  4. 转发阶段

  5. 建立RTMP连接：

    • Master的SrsForwarder通过SrsSimpleRtmpClient建立到Slave的RTMP连接。
    • 发送RTMP握手（C0/C1/C2）和连接命令（connect、createStream）。

  6. 数据转发：

    • Master将接收到的RTMP消息（音频/视频）转发至Slave：
      // SrsForwarder::on_audio
int SrsForwarder::on_audio(SrsSharedPtrMessage* msg) {
    return publish_message(msg);  // 转发音频消息
}

// SrsForwarder::on_video
int SrsForwarder::on_video(SrsSharedPtrMessage* msg) {
    return publish_message(msg);  // 转发视频消息
}
    • 转发过程中保持时间戳、消息类型等元信息不变。

  7. 拉流阶段

  8. 客户端连接Slave：

    • 客户端请求播放流（如http://slave:8080/live/stream.flv）。

  9. Slave响应请求：

    • Slave的SrsHttpFlvHandler从本地缓存读取流数据，通过HTTP协议返回给客户端。

二 实现细节：关键类与函数

  1. 核心类结构
class SrsForwarder {
private:
    SrsLiveSource* source;  // 关联的媒体源
    SrsSimpleRtmpClient* rtmp_client;  // RTMP客户端，用于连接Slave

public:
    int start();  // 启动转发器
    int on_meta_data(SrsSharedPtrMessage* msg);  // 处理元数据
    int on_audio(SrsSharedPtrMessage* msg);  // 处理音频
    int on_video(SrsSharedPtrMessage* msg);  // 处理视频
    int publish_message(SrsSharedPtrMessage* msg);  // 发送消息到Slave
};
  1. 关键函数调用流程
1. 主播推流 → SrsRtmpConn::do_publish() → 创建SrsLiveSource
2. SrsLiveSource → 初始化SrsForwarder → 连接Slave
3. 数据到达 → SrsLiveSource::on_audio/on_video() → 调用SrsForwarder对应回调
4. SrsForwarder → 通过SrsSimpleRtmpClient发送数据到Slave
  1. 转发优化机制
  • 批量发送：将多个小RTMP消息合并为一个大包，减少网络IO次数。
  • 丢包重传：通过RTMP的ACK机制检测丢包，自动重传丢失的数据包。
  • 心跳检测：定期发送心跳包（如Ping Request），维持与Slave的连接。

3 master配置

listen              1935;
max_connections     1000;
pid                 ./objs/srs.master.pid;
daemon              off;
srs_log_tank        console;
vhost __defaultVhost__ {
    forward {
        enabled on;
        destination 127.0.0.1:19350;
    }
}

** 4 slave 配置**

listen              19350;
max_connections     1000;
pid                 ./objs/srs.slave.pid;
daemon              off;
srs_log_tank        console;
http_server {
    enabled         on;
    listen          8080;  # HTTP服务端口
    dir             ./objs/nginx/html;  # 静态文件目录
}


vhost __defaultVhost__ {



http_remux {
    enabled         on;
    mount           [vhost]/[app]/[stream].flv;  # 挂载路径
    hstrs           on;  # 减少首包延迟
}
}

2 SRS 的 Edge 模式

2.1 Edge的基本知识

整体架构与角色

  • 源站（Origin Server）：作为直播流的原始提供方，负责接收推流并存储、管理直播流数据，是整个架构的核心数据源。比如在一些大型直播场景中，源站可能部署在资源丰富的中心机房，像北京 BGP 机房 。
  • 边缘服务器（Edge Server）：分布在网络边缘位置（如各个省份的机房），起到缓存和分发直播流的作用。边缘服务器配置为remote模式，并指定origin（源站 IP），成为源站的缓存节点。

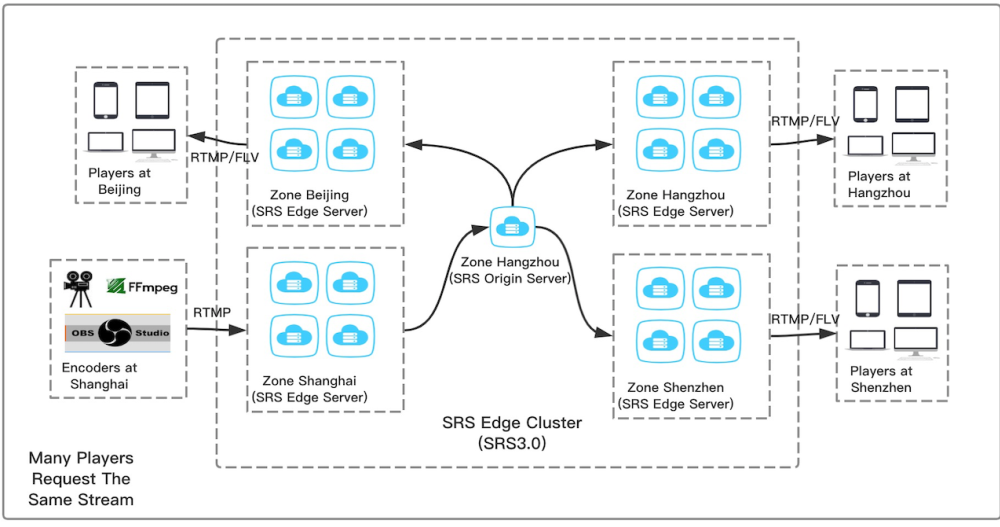

    在这里插入图片描述
    推流原理
    当用户进行推流操作时，推流数据首先到达边缘服务器**。边缘服务器不会对推流数据做过多处理，而是直接将流转发给源站**。例如，湖南的电信 ADSL 用户推流，若直接推到北京 BGP 源站可能因网络距离等因素效果不佳，此时在湖南电信机房部署的边缘服务器，就可以接收用户推流，并将流转发给北京源站。这样做的好处是利用边缘服务器靠近推流用户的地理位置优势，降低推流过程中的网络延迟和不稳定因素，确保推流能稳定到达源站 。
    拉流原理
  • 缓存命中情况：当用户请求播放边缘服务器上的直播流时，边**缘服务器会先检查自身是否有该流的缓存。如果有缓存，边缘服务器直接将缓存中的流数据发送给客户端，这样客户端就能快速获取到直播内容，**减少等待时间，提高播放体验。
  • 缓存未命中情况：若边缘服务器没有缓存该流数据，它会向源站发起一路回源链接，从源站获取数据。并且，多个客户端同时请求观看同一流时，边缘服务器也只会发起一路回源链接，从源站取到数据后，源源不断地放到自己的缓存队列中，再依次分发给各个客户端。例如全国 32 个省每个省部署 10 台边缘服务器，每个省 1 台边缘服务器有 2000 用户观看，总共 64 万用户观看时，回源链接只有 320 个（32x10）。这种机制大大减少了源站的负载压力，同时实现了大规模的直播流分发 。

与 Forward 模式的区别

  • Forward 模式：适用于将一路流主动分发给多个目标服务器的场景，无论目标服务器是否有客户端请求，都会持续推送流数据，可能会造成带宽浪费 。
  • Edge 模式：按需回源拉流，只有在有客户端请求且边缘服务器没有缓存时才会回源，更适用于大规模集群且流众多、需要按需获取数据的场景。在配置多个服务器的情况下，正常时只使用一台，故障时才进行切换。

应用场景
CDN/VDN 大规模集群：客户众多且流也众多，通过 Edge 模式按需回源，能有效利用网络资源，降低骨干网络带宽压力，实现高效的大规模分发。
小规模集群但流较多的情况：同样可以利用 Edge 模式按需获取流数据，避免不必要的资源消耗 。
骨干带宽低的情况：可以通过部署多层 Edge 服务器，利用边缘服务器的处理能力，降低上层 BGP 带宽的使用压力 。

故障切换原理
边缘服务器可以指定多个源站。当正在使用的源站出现故障时，边缘服务器能够自动检测到，并切换到下一个源站获取流数据。在这个切换过程中，用户的观看体验不会受到明显影响，几乎觉察不到源站的切换，保障了服务的高可用性和容错性。

相关源码分析

源码核心模块

1. 关键类与职责
类名职责
SrsEdgeForwarder推流转发器，负责将客户端推流数据转发至源站。
SrsEdgeIngester拉流获取器，负责从源站拉取流数据。
SrsSource流源管理，维护流状态（是否可发布、是否有缓存）。
SrsRequest请求上下文，携带流名称、推流者信息等元数据。

推流核心逻辑（源码片段）

// srs_app_edge.cpp
srs_error_t SrsEdge::acquire_publish(SrsRtmpConn* conn, SrsSourceInfo* info)
{
    SrsRequest* req = info->req;

    // 检查流是否可发布（边缘节点不做实际检查，直接转发）
    if (!source->can_publish(info->edge)) {
        return srs_error_new(ERROR_SYSTEM_STREAM_BUSY, "stream busy");
    }

    // 边缘节点特殊处理：启动转发器，不存储流数据
    if (info->edge) {
        return source->on_edge_start_publish();
    }

    // 源站处理：存储流数据、触发转码等
    return source->on_publish();
}

面试关键点：

  • Edge与源站的区别：Edge节点不存储流数据，仅转发；源站负责实际存储和处理。
  • 并发控制：can_publish() 方法防止同一流被重复发布。

拉流核心逻辑（源码片段）

// srs_app_edge.cpp
srs_error_t SrsEdge::play(SrsRequest* req, SrsSource** psource)
{
    // 1. 尝试从本地获取流
    SrsSource* source = SrsSource::find(req->vhost, req->app, req->stream);

    // 2. 本地无缓存，从源站拉流
    if (!source) {
        SrsEdgeIngester* ingester = new SrsEdgeIngester(this, req);
        return ingester->start();  // 启动拉流协程
    }

    // 3. 本地有缓存，直接返回
    *psource = source;
    return srs_success;
}

面试关键点：

  • 按需回源：仅当本地无缓存时触发回源，多个客户端共享同一回源连接。
  • 单例模式：同一流在Edge节点仅存在一个 SrsSource 实例。

2.2 实战

oringin文件

listen              19350;
max_connections     1000;
pid                 ./objs/origin.pid;
daemon              off;
srs_log_tank        console;
http_server {
    enabled         on;
    listen          8081;
    dir             ./objs/nginx/html;
}
vhost __defaultVhost__ {
    http_remux {
        enabled     on;
        mount       [vhost]/[app]/[stream].flv;
    }
}

edge 文件

listen              1935;
max_connections     1000;
pid                 objs/edge.pid;
daemon              off;
srs_log_tank        console;
http_server {
    enabled         on;
    listen          8080;
    dir             ./objs/nginx/html;
}
vhost __defaultVhost__ {
    cluster {
        mode            remote;
        origin          127.0.0.1:19350;
    }
    http_remux {
        enabled     on;
        mount       [vhost]/[app]/[stream].flv;
    }
}
  1. mode remote
    功能：将当前服务器设置为 Edge 节点（即边缘缓存服务器）。
    对比：
    remote：作为 Edge 节点，从其他服务器（源站）拉流或转发流。
    local：作为源站（默认值），直接处理推流和存储流数据。
  2. origin 127.0.0.1:19350
    功能：指定 源站（Origin Server）的地址。
    作用：
    当客户端请求播放 Edge 上的流时，若本地无缓存，Edge 会从该地址回源拉流。
    当客户端推流到 Edge 时，Edge 会将流转发到该地址的源站。
    多源站配置：可指定多个 origin，实现故障自动切换（如：主备源站）。
  3. 客户端推流 → Edge节点（1935） → 转发至源站（127.0.0.1:19350）

edge2文件

listen              1935;
max_connections     1000;
pid                 objs/edge2.pid;
daemon              off;
srs_log_tank        console;
vhost __defaultVhost__ {
    cluster {
        mode            remote;
        origin          127.0.0.1:19350;
    }
}
