【MPC控制 - 从ACC到自动驾驶】MPC的“实战演练”：ACC Simulink仿真与结果深度解读
在过去的几天里，我们一起：
- Day 1: 认识了ACC这位聪明的“跟车小能手”和MPC这位“深谋远虑的棋手”。
- Day 2: 给汽车“画了像”，建立了它的纵向动力学模型，并把它翻译成了计算机能懂的离散语言——状态空间方程。
- Day 3: 深入MPC的“大脑”，探讨了它如何通过代价函数、约束条件、优化求解和滚动时域策略来做出控制决策，还学习了那些关键参数（ N p , N c , Q , R N_p, N_c, \mathbf{Q}, \mathbf{R} Np,Nc,Q,R）的意义。
理论的基石已经打下，MPC的蓝图也已绘就。今天，我们将进入激动人心的环节——MPC在ACC中的应用与仿真结果解读。我们将结合MathWorks®官方提供的一个非常经典的ACC Simulink®示例 (mpcACCsystem)，看看理论是如何照进现实的。是时候让我们的MPC控制器在虚拟的赛道上跑一跑，看看它的“驾驶技术”究竟如何了！
ACC的“双重性格”再回顾：速度与安全的动态平衡

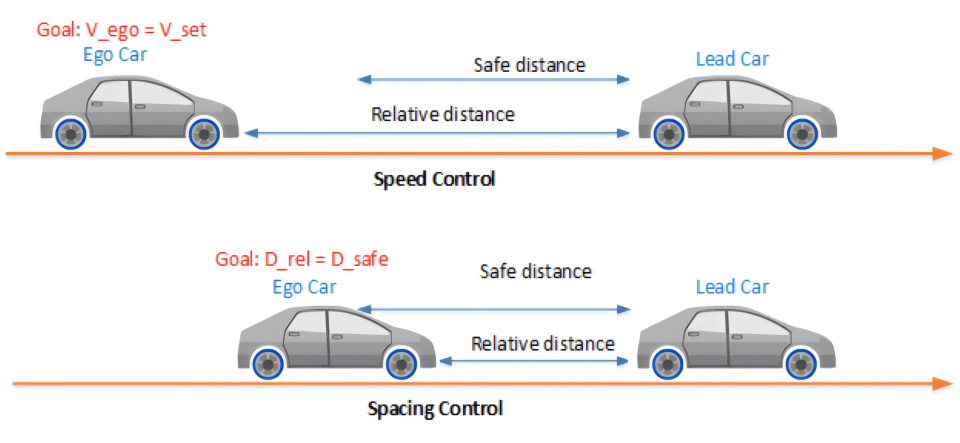

在打开Simulink模型之前，我们必须再次明确ACC系统的核心控制逻辑。正如MATLAB文档中那张直观的示意图（就是我们Day 1也提到过的那种）所展示的，ACC系统主要在两种模式下运行：
-
速度控制 (Speed Control Mode):
- 触发条件: 当传感器探测到的前方领航车 (Lead Car) 的相对距离 D r e l D_{rel} Drel 大于或等于 当前计算出的安全距离 D s a f e D_{safe} Dsafe 时 (即 D r e l ≥ D s a f e D_{rel} \ge D_{safe} Drel≥Dsafe)。简单说，就是前方没车，或者前车足够远，我们有足够的空间自由驰骋。
- 控制目标: 我们自己的车 (Ego Car) 努力达到并保持驾驶员设定的巡航速度 V s e t V_{set} Vset。
-
间距控制 (Spacing Control Mode):
- 触发条件: 当传感器探测到 D r e l D_{rel} Drel 小于 D s a f e D_{safe} Dsafe 时 (即 D r e l < D s a f e D_{rel} < D_{safe} Drel<Dsafe)。这意味着，哎呀，离前车有点近了，得注意保持距离了！
- 控制目标: Ego Car 调整自身速度，以保持与Lead Car之间的安全距离 D s a f e D_{safe} Dsafe。此时，安全是第一位的，即便这意味着我们的车速会低于 V s e t V_{set} Vset。
而这个动态的“安全距离”
D
s
a
f
e
D_{safe}
Dsafe，在 mpcACCsystem 示例中，是这样定义的：
D
s
a
f
e
=
D
d
e
f
a
u
l
t
+
T
g
a
p
×
V
e
g
o
D_{safe} = D_{default} + T_{gap} \times V_{ego}
Dsafe=Ddefault+Tgap×Vego
这里的：
-
D
d
e
f
a
u
l
t
D_{default}
Ddefault 是一个默认的静止间距 (Standstill default spacing)，比如设置为
10米。即使车速很慢或者停下来，也希望和前车保持一个最小的物理距离。 -
T
g
a
p
T_{gap}
Tgap 是时间间隙 (Time gap)，由驾驶员设定（比如
1.4秒）。这个参数非常关键，它代表了驾驶员期望的反应时间。车速 V e g o V_{ego} Vego 越快， T g a p × V e g o T_{gap} \times V_{ego} Tgap×Vego 这一项就越大，从而 D s a f e D_{safe} Dsafe 也就越大。这完全符合我们日常高速开车时会比低速时留出更多跟车距离的直觉。
ACC系统会基于雷达等传感器实时测量到的 D r e l D_{rel} Drel 和 V r e l V_{rel} Vrel（相对速度），以及自车速度 V e g o V_{ego} Vego，智能地在这两种模式间切换。这背后复杂的决策和控制指令的生成，正是MPC的拿手好戏。
Simulink模型 (mpcACCsystem) 探秘：ACC的虚拟试验场
“空谈误国，实干兴邦”，控制更是如此！让我们打开MATLAB提供的 mdl = 'mpcACCsystem'; open_system(mdl) 这个Simulink模型，看看这个ACC的虚拟试验场是如何搭建的。
你可以打开MATLAB，执行这段代码：
%% 自适应巡航控制系统 使用 模型预测控制
% 这个例子展示了如何在Simulink(R)中使用
% <docid:mpc_ref#mw_b6137087-34df-4886-a19f-85d7b7612bbf Adaptive Cruise Control System> 模块，
% 并演示了这个模块的控制目标和约束。
% Copyright 2017-2021 The MathWorks, Inc.
%% 自适应巡航控制系统 (ACC系统原理介绍 - 这部分是文字描述，代码从下一节开始)
% 一辆装备了自适应巡航控制（ACC）的车辆（自车），拥有一个传感器（例如雷达），
% 用来测量与同一车道前方车辆（领航车）的距离 $D_{rel}$。
% 传感器同时也会测量领航车的相对速度 $V_{rel}$。ACC系统在以下两种模式下运行：
%
% * 速度控制：自车以驾驶员设定的速度行驶。
% * 间距控制：自车与领航车保持一个安全距离。
%
% ACC系统根据实时的雷达测量数据来决定使用哪种模式。例如，如果领航车太近，
% ACC系统会从速度控制切换到间距控制。类似地，如果领航车距离较远，
% ACC系统会从间距控制切换到速度控制。换句话说，只要能保持安全距离，
% ACC系统就会让自车以驾驶员设定的速度行驶。
%
% 以下规则用于确定ACC系统的工作模式：
%
% * 如果 $D_{rel} \geq D_{safe}$，则速度控制模式激活。控制目标是跟踪驾驶员设定的速度 $V_{set}$。
% * 如果 $D_{rel} < D_{safe}$，则间距控制模式激活。控制目标是保持安全距离 $D_{safe}$。
%
% <<../mpcACCfig.png>> % 这里是示意图的引用，非代码
%% Simulink模型：领航车与自车
% 领航车和自车的动态特性在Simulink中建模。打开Simulink模型。
mdl = 'mpcACCsystem'; % 定义模型文件名为 'mpcACCsystem'
open_system(mdl); % 打开名为 'mpcACCsystem.slx' (或 .mdl) 的Simulink模型
%%
% 为了模拟真实的驾驶环境，在仿真过程中，领航车的加速度会根据一个正弦波变化。
% "Adaptive Cruise Control System" 模块会为自车输出一个加速度控制信号。
%%
% 定义采样时间 Ts (秒) 和仿真总时长 T (秒)。
Ts = 0.1; % 采样时间，MPC控制器的工作周期
T = 80; % 仿真总时长
%%
% 对于自车和领航车，加速度和速度之间的动态关系被建模为：
%
% $$ G = \frac{1}{s(0.5s+1)} $$
%
% 这个传递函数近似了油门执行机构和车辆惯性的动态特性。
% （注：这个模型在Simulink模块内部实现，这里只是文字描述和公式展示）
%%
% (可选) 如果需要显式定义自车的线性模型对象 (通常封装在模块内，这里可能用于其他分析)
% G_ego = tf(1,[0.5,1,0]); % 创建一个传递函数对象，分子为[1]，分母多项式系数为[0.5, 1, 0] (即0.5s^2 + s + 0)
%%
% 为两辆车指定初始位置和初始速度。
x0_lead = 50; % 领航车的初始位置 (米)
v0_lead = 25; % 领航车的初始速度 (米/秒)
x0_ego = 10; % 自车的初始位置 (米)
v0_ego = 20; % 自车的初始速度 (米/秒)
% 这些参数会在Simulink模型中对应模块的参数设置中使用。
%% "Adaptive Cruise Control System" 模块的配置
% ACC系统使用Simulink中的 "Adaptive Cruise Control System" 模块进行建模。
% 该模块的输入包括：
%
% * 驾驶员设定的速度 $V_{set}$
% * 时间间隙 $T_{gap}$
% * 自车的速度 $V_{ego}$
% * 与领航车的相对距离 $D_{rel}$ (来自雷达)
% * 与领航车的相对速度 $V_{rel}$ (来自雷达)
%
% ACC系统的输出是自车的加速度。
%%
% 领航车和自车之间的安全距离是自车速度 $V_{ego}$ 的函数：
%
% $$ D_{safe} = D_{default} + T_{gap} \times V_{ego} $$
%
% 其中 $D_{default}$ 是静止时的默认间距，$T_{gap}$ 是车辆间的时间间隙。
% 指定 $D_{default}$ (米) 和 $T_{gap}$ (秒) 的值。
t_gap = 1.4; % 时间间隙 (秒)
D_default = 10; % 默认静止间距 (米)
% 这些参数会作为输入或在ACC模块内部参数中设置。
%%
% 指定驾驶员设定的速度 (米/秒)。
v_set = 30; % 驾驶员设定的期望巡航速度 (米/秒)
% 这个值会作为 'V_set' 输入到ACC模块。
%%
% 考虑到车辆动力学的物理限制，加速度被约束在 `[-3, 2]` (m/s^2) 范围内。
amin_ego = -3; % 自车允许的最小加速度 (最大减速度) (米/秒^2)
amax_ego = 2; % 自车允许的最大加速度 (米/秒^2)
% 这些约束会在ACC模块内部的MPC控制器中设置。
%%
% 在本例中，"Adaptive Cruise Control System" 模块的默认参数与仿真参数相匹配。
% 如果你的仿真参数与默认值不同，则需要相应地更新模块参数。
% (注：这意味着模块内部的MPC参数，如预测时域、控制时域、权重等，使用的是预设值)
%% 仿真分析
% 运行仿真。
% 在运行sim命令之前，确保所有在Simulink模型中使用的变量 (如 x0_lead, v0_lead, Ts 等)
% 已经在MATLAB工作空间中定义。
logsout = sim(mdl); % 运行名为mdl的Simulink模型，并将仿真结果日志保存到logsout变量中
% logsout 是一个Simulink.SimulationOutput对象，包含了仿真过程中所有记录的信号数据
%%
% 绘制仿真结果。
% mpcACCplot 是一个辅助函数 (可能由MathWorks提供，或用户自定义)，
% 用于将logsout中的数据可视化。
mpcACCplot(logsout, D_default, t_gap, v_set); % 调用绘图函数，传入仿真日志和一些关键参数用于在图中标注
%% 仿真结果文字解读 (这部分是文字描述，对应于之前我们分析的曲线图)
%
% 在最初的3秒内，为了达到驾驶员设定的速度，自车以最大油门加速。
%
% 从3秒到13秒，领航车缓慢加速。因此，为了与领航车保持安全距离，自车以较慢的速率加速。
%
% 从13秒到25秒，如“速度”图所示，自车保持驾驶员设定的速度。然而，随着领航车减速，
% 间距误差在20秒后开始接近0。
%
% 从25秒到45秒，领航车先减速然后再次加速。如“距离”图所示，自车通过调整其速度来
% 与领航车保持安全距离。
%
% 从45秒到56秒，间距误差大于0。因此，自车再次达到驾驶员设定的速度。
%
% 从56秒到76秒，重复25秒到45秒区间的减速/加速序列。
%
% 在整个仿真过程中，控制器确保两车之间的实际距离大于设定的安全距离。
% 当实际距离足够大时，控制器确保自车遵循驾驶员设定的速度。

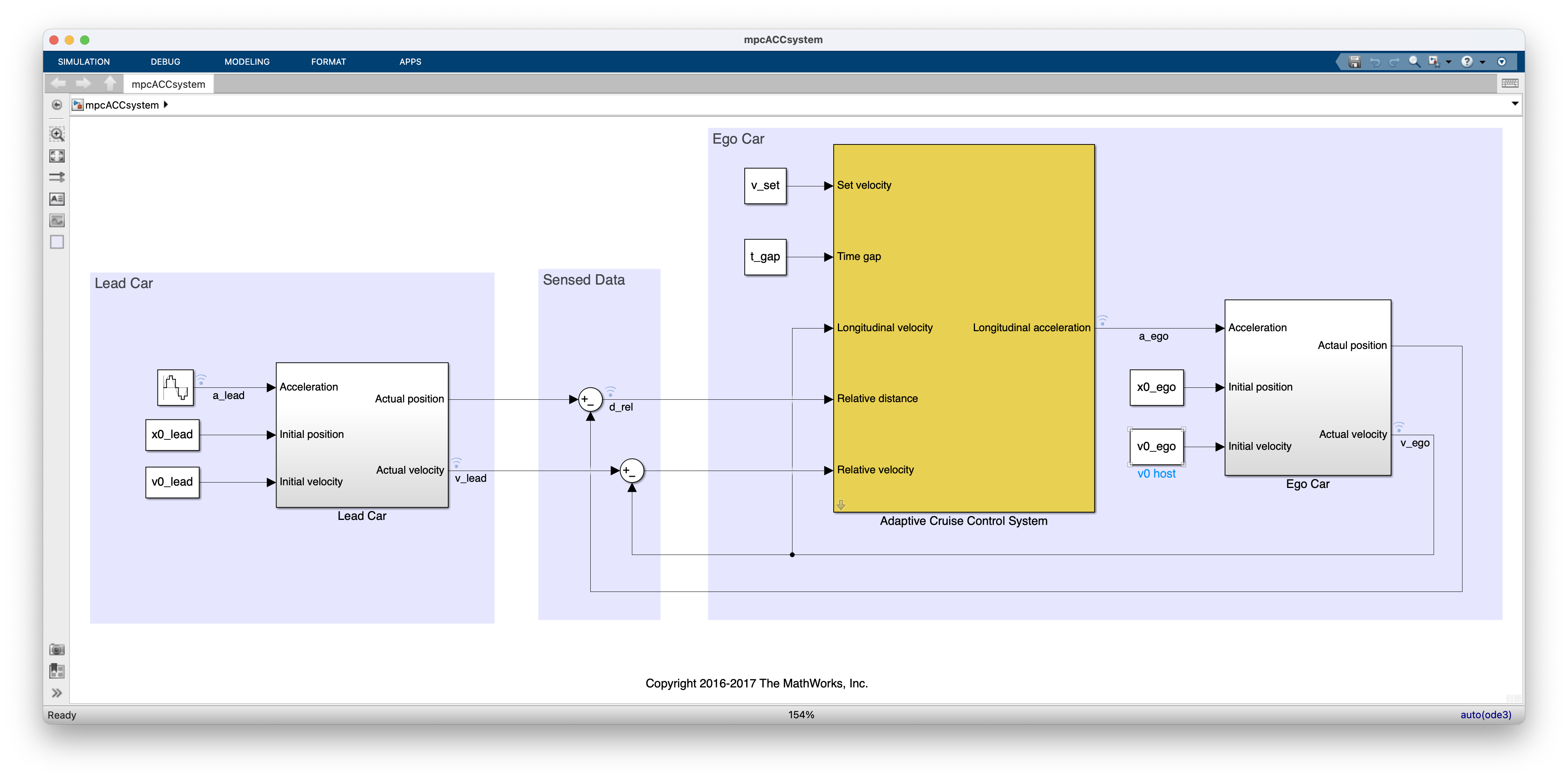

这个模型设计得非常清晰，主要包含以下几个核心组成部分：
-
领航车 (Lead Car) 动态模型 (图左侧):
- 作用： 模拟前方引导车辆的运动行为。
- 输入：
a_lead: 领航车的加速度。在示例中，这里连接了一个正弦波信号源 (Sine Wave)，用来模拟领航车周期性的加速和减速，从而给我们的ACC系统制造各种“麻烦”，考验其应对能力。x0_lead: 领航车的初始位置 (脚本中设为50米)。v0_lead: 领航车的初始速度 (脚本中设为25米/秒)。
- 车辆模型： 领航车和自车的纵向动力学（从加速度到速度）都被简化为同一个二阶传递函数：
G ( s ) = 1 s ( 0.5 s + 1 ) G(s) = \frac{1}{s(0.5s+1)} G(s)=s(0.5s+1)1
小白解读： 1 / s 1/s 1/s 代表“积分”，加速度积分得到速度； 1 / ( 0.5 s + 1 ) 1/(0.5s+1) 1/(0.5s+1) 代表一个“一阶滞后”，可以粗略理解为油门/刹车指令下去后，由于发动机、传动系统、车辆惯性等因素，车辆并不会瞬间达到期望的加速度或速度，而是有一个响应过程。 - 输出： 领航车的实时位置
Actual position和实时速度Actual velocity (v_lead)。
-
感知数据 (Sensed Data) 处理模块 (图中部):
- 作用： 模拟自车上雷达等传感器的功能，获取与前车相关的关键信息。
- 输入：
- 来自“Lead Car”模块的
Actual position和Actual velocity (v_lead)。 - 来自“Ego Car”模块的自车
Actual position和Actual velocity (v_ego)。
- 来自“Lead Car”模块的
- 运算： 通过简单的减法：
d_rel = Lead Car Position - Ego Car Position(相对距离)v_rel = Lead Car Velocity - Ego Car Velocity(相对速度)
- 输出： D r e l D_{rel} Drel 和 V r e l V_{rel} Vrel，这两个值是ACC系统进行决策的核心依据。
-
自车 (Ego Car) 控制与动态模型 (图右侧，包含黄色ACC模块和车辆动力学模块):
- 核心大脑 - Adaptive Cruise Control System 模块 (黄色大模块):
- 这正是我们MPC算法大显神通的地方！ 它是一个预置的Simulink模块，内部封装了基于MPC的控制逻辑。
- 输入参数 (Inputs to the ACC system block):
V_set: 驾驶员设定的期望巡航速度 (脚本中设为30米/秒)。T_gap: 驾驶员设定的时间间隙 (脚本中设为1.4秒)。Longitudinal velocity (v_ego): 自车当前的纵向速度，这是来自自车动力学模型的反馈。Relative distance (d_rel): 与领航车的相对距离，来自“Sensed Data”模块。Relative velocity (v_rel): 与领航车的相对速度，来自“Sensed Data”模块。
- 输出 (Output for the ACC system):
Longitudinal acceleration (a_ego): MPC控制器计算出的、自车应该执行的期望纵向加速度。
- 自车动力学模型 (Ego Car Dynamics - 右侧紫色区域):
- 作用： 模拟自车在收到加速度指令后的实际运动响应。
- 车辆模型： 与领航车使用相同的传递函数 G ( s ) = 1 s ( 0.5 s + 1 ) G(s) = \frac{1}{s(0.5s+1)} G(s)=s(0.5s+1)1。
- 输入：
a_ego: 来自ACC模块的期望加速度指令。x0_ego: 自车的初始位置 (脚本中设为10米)。v0_ego: 自车的初始速度 (脚本中设为20米/秒)。
- 输出： 自车的实时位置
Actual position和实时速度Actual velocity (v_ego)。这两个输出会反馈给“Sensed Data”模块（用于计算相对值）以及ACC模块本身（ V e g o V_{ego} Vego作为输入）。
- 核心大脑 - Adaptive Cruise Control System 模块 (黄色大模块):
模型中的关键设定与MPC的联系：
- 采样时间
Ts: 脚本中设定为0.1秒。MPC是离散控制器，这个采样时间决定了它做决策和发出控制指令的频率。 - 仿真时长
T: 脚本中设为80秒，足够我们观察ACC系统在不同工况下的表现。 - 加速度约束: 脚本中设定自车加速度范围为
amin_ego = -3m/s² 到amax_ego = 2m/s²。这是MPC在优化时必须遵守的硬约束，体现了车辆的物理能力和对舒适性的考虑。
整个Simulink模型构成了一个闭环的仿真测试平台。领航车的行为作为外部扰动，ACC系统（内置MPC）根据感知到的信息和驾驶员设定，不断计算最优的加速度指令，控制自车运动，并持续这个循环。
仿真运行！解读MPC的“驾驶成绩单”
理论和模型都就位了，是时候敲下 sim(mdl)，让仿真跑起来，看看我们的MPC控制器“驾驶技术”如何。MATLAB示例使用 mpcACCplot(logsout,D_default,t_gap,v_set) 函数来绘制仿真结果图。
这张图包含三个关键的子图，从上到下分别是：车辆加速度、车辆速度和两车间距。我们来逐一细致解读，看看MPC是如何在背后运筹帷幄的。
1. 加速度曲线 (Acceleration Plot - 顶部子图)
- 红色曲线 (
ego): 我们自车（Ego Car）的实际加速度 a e g o a_{ego} aego。 - 蓝色曲线 (
lead): 前方领航车（Lead Car）的加速度 a l e a d a_{lead} alead (可以看到它在按正弦规律变化)。
小白解读 & MPC关联：
- MPC的约束处理能力： 注意看红色的自车加速度曲线，它始终在我们设定的
[-3, 2]m/s² 这个“框框”里面活动。比如，仿真开始的0-3秒，自车以约2 m/s²的最大正加速度（油门踩到底的感觉）起步，努力达到设定速度。而在领航车减速时（比如25秒之后），自车的负加速度（刹车）也没有超过-3 m/s²。这完美地体现了MPC在Day 3学到的核心优势之一——严格遵守控制输入约束。 - MPC的响应与优化： 自车的加速度（红色）显然是在响应领航车加速度（蓝色）的变化以及两车间的相对状态。但它不是简单的“复制粘贴”，MPC会综合考虑当前的控制模式（速度优先还是距离优先？）、对未来状态的预测，以及我们Day 3定义的代价函数（比如跟踪误差多大？加速度变化是否平顺？），然后计算出一个“最优”的加速度指令。
- 舒适性的体现： 我们在Day 3提到，可以通过代价函数中的权重 R \mathbf{R} R 来惩罚控制输入变化 Δ u \Delta u Δu 的剧烈程度，以获得更平顺的驾驶体验。观察红色曲线的平滑度，可以间接评估控制的舒适性。如果曲线毛刺很多或者跳变过于频繁，可能就意味着MPC内部的权重参数需要进一步“调教”了。
2. 速度曲线 (Velocity Plot - 中部子图)
- 红色曲线 (
ego): 自车的实际速度 V e g o V_{ego} Vego。 - 蓝色曲线 (
lead): 领航车的实际速度 V l e a d V_{lead} Vlead。 - 黑色虚线 (
set): 驾驶员设定的期望巡航速度 V s e t V_{set} Vset (在这个例子中是30 m/s)。
小白解读 & MPC关联：
-
速度控制模式的英姿 (Speed Control in Action)：
- 0-13秒左右： 自车从初始速度
20 m/s奋力加速，目标直指30 m/s的设定速度。 - 13-25秒： 此时领航车速度较高或距离较远（可以结合下面的距离图看），自车成功达到并稳定在
30 m/s的设定速度巡航。根据MATLAB文档，13-20秒间，自车速度维持在设定值。 - 45-56秒： 前车可能加速驶离，或者两者间距拉大，自车再次获得了以
30 m/s自由巡航的机会。 - 在这些阶段，MPC的代价函数中，最小化“速度误差” ( ( V e g o − V s e t ) 2 (V_{ego} - V_{set})^2 (Vego−Vset)2) 的那一部分权重可能占据了主导地位，驱动车辆向 V s e t V_{set} Vset 靠拢。
- 0-13秒左右： 自车从初始速度
-
间距控制模式的稳健 (Spacing Control in Action)：
- 25-45秒 和 56-76秒： 这两段是重头戏！领航车经历了先减速后加速的复杂过程。注意观察红色曲线（自车速度），它不再固执地追求
30 m/s，而是非常“识时务”地跟随蓝色曲线（领航车速度）进行调整，并且速度明显低于设定速度。为什么？因为此时与前车的距离 D r e l D_{rel} Drel 减小了，触发了间距控制模式。 - MPC此刻的“核心KPI”变成了不惜一切代价维持安全距离 D s a f e D_{safe} Dsafe。因此，它会精确计算加速度，使自车速度与前车速度相匹配（或者说，使相对速度 V r e l V_{rel} Vrel 趋于0，同时保持 D r e l ≈ D s a f e D_{rel} \approx D_{safe} Drel≈Dsafe）。此时，MPC代价函数中与“距离误差” ( ( D r e l − D s a f e ) 2 (D_{rel} - D_{safe})^2 (Drel−Dsafe)2) 相关的权重会显著提高。
- 25-45秒 和 56-76秒： 这两段是重头戏！领航车经历了先减速后加速的复杂过程。注意观察红色曲线（自车速度），它不再固执地追求
-
MPC的智能模式切换： ACC系统在这两种模式间的切换是自动且平滑的。在MPC的框架下，这通常是通过在每个控制周期根据当前交通状况（是否有有效跟车对象、距离是否安全）动态调整代价函数中的参考轨迹 (reference trajectory y r e f \mathbf{y}_{ref} yref) 和权重矩阵 ( Q , R \mathbf{Q}, \mathbf{R} Q,R) 来实现的。
3. 两车间距曲线 (Distance between two cars Plot - 底部子图)
- 红色曲线 (
actual): 自车与领航车之间的实际相对距离 D r e l D_{rel} Drel。 - 蓝色曲线 (
safe): 系统根据 D s a f e = D d e f a u l t + T g a p × V e g o D_{safe} = D_{default} + T_{gap} \times V_{ego} Dsafe=Ddefault+Tgap×Vego 计算出的动态安全距离。注意，这是一条变化的曲线！因为我们的自车速度 V e g o V_{ego} Vego 在变，所以“安全”的标准也在实时调整。
小白解读 & MPC关联：
- ACC的生命线——安全第一！ 这是评估ACC系统性能最核心的图！我们最希望看到的是：红色曲线 (实际距离) 必须时刻保持在蓝色曲线 (安全距离) 的上方，或者紧密地贴合它（在间距控制时）。 从仿真结果来看，这个MPC控制器表现得相当出色，在整个80秒的仿真过程中，实际距离都大于或等于计算出的安全距离。这意味着，乘客的安全得到了有效保障。
- 间距跟踪的精准度：
- 当处于速度控制模式时（比如13-20秒），实际距离（红色）会远大于安全距离（蓝色）。
- 当进入间距控制模式（比如25秒后），领航车减速，自车速度 V e g o V_{ego} Vego 也随之降低，导致安全距离 D s a f e D_{safe} Dsafe（蓝色）也相应减小。此时，观察红色曲线，它会非常敏锐地跟随蓝色曲线下降，并努力保持在蓝色曲线附近。这表明MPC正在努力最小化代价函数中 ( D r e l − D s a f e ) 2 (D_{rel} - D_{safe})^2 (Drel−Dsafe)2 这一项。
- “间距误差”的含义： MATLAB文档中提到“spacing error starts approaching 0 after 20 seconds”。这个“间距误差”就是
D
r
e
l
−
D
s
a
f
e
D_{rel} - D_{safe}
Drel−Dsafe。
- 当误差远大于0，通常意味着处于速度控制模式。
- 当误差接近0（但不小于0），表明系统正在精确地执行间距控制。
MPC的一个重要目标就是在间距控制模式下，让这个误差尽可能小。
- 状态约束的体现： 保持 D r e l ≥ D s a f e D_{rel} \ge D_{safe} Drel≥Dsafe 可以被视为一个动态的状态约束。MPC通过其优化机制确保了这个约束的满足。在Day 3我们讨论过，这既可以直接作为优化问题的硬约束，也可以通过在代价函数中对违反情况设置巨大惩罚的软约束来实现。
仿真过程阶段性解读 (参考MATLAB文档)
结合MATLAB文档对仿真结果的描述，我们可以更细致地理解每个阶段：
- 0-3秒： 自车以最大加速度
amax_ego = 2 m/s²启动，目标是尽快达到驾驶员设定的速度 V s e t V_{set} Vset。 - 3-13秒： 领航车缓慢加速。自车也随之加速，但为了与前车保持一个逐渐形成的安全距离，其加速度可能已不再是最大值。
- 13-25秒： 自车达到并维持设定的 V s e t V_{set} Vset (30 m/s)，如速度图所示。然而，随着领航车速度变化（文档提到领航车在20秒后降低速度），间距误差开始减小，表明系统正在从纯粹的速度控制向关注间距过渡。
- 25-45秒： 这是ACC系统应对复杂工况的关键阶段。领航车先减速然后再次加速。自车（红色曲线）紧密地调整其速度和加速度，以确保实际距离（距离图中的红色曲线）始终保持在安全距离（蓝色曲线）之上或附近。这是典型的间距控制模式。
- 45-56秒： 领航车可能加速驶离，导致 D r e l D_{rel} Drel 显著大于 D s a f e D_{safe} Dsafe（间距误差为正）。因此，自车重新获得控制权，加速至并维持 V s e t V_{set} Vset。
- 56-76秒： 与25-45秒的场景类似，领航车再次进行减速/加速序列，自车再次展现出精确的跟驰能力。
总结： 这个Simulink仿真生动地展示了MPC控制器是如何根据不同的驾驶场景，在多个目标（跟踪 V s e t V_{set} Vset、保持 D s a f e D_{safe} Dsafe）和多个约束（ a m i n , a m a x a_{min}, a_{max} amin,amax）之间进行实时权衡和优化，最终输出既安全又相对平稳的加速度控制指令的。
从仿真看MPC的“智慧火花”
通过对这些仿真曲线的细致解读，我们可以更深刻地体会到MPC这位“深谋远虑的棋手”在ACC应用中的几个核心“智慧火花”：
- 约束处理的“金钟罩”： 无论是油门刹车的极限（加速度约束），还是安全距离的红线（状态约束），MPC都能在优化时将其纳入考量，确保车辆的行动不越雷池半步。
- 多目标优化的“平衡术”： 在速度和安全之间，MPC不是简单地“二选一”，而是通过代价函数的设计和权重的调配，找到一个动态的平衡点。想快点？还是想稳一点？MPC可以根据你的“偏好”（权重设定）来调整。
- 预测未来的“水晶球”： 虽然这些图表没有直接画出MPC的预测过程，但请记住，MPC之所以能做出如此平滑和具有前瞻性的控制决策，正是因为它在每个控制周期都在“脑补”未来几秒钟内，如果采取某种控制，车辆会如何运动。
- 模式切换的“太极推手”： ACC系统在“自由巡航”和“小心跟车”这两种模式间的切换，在MPC的框架下可以非常自然地通过调整代价函数中的参考目标和各项误差的重视程度（权重）来实现，从而保证了控制的连贯性和乘坐的舒适性。
超越Demo：参数调优的“进阶之路”与现实的“拦路虎”
需要强调的是，这个MATLAB示例中的“Adaptive Cruise Control System”模块使用的是其默认的MPC参数设置。在真实的汽车ECU开发中，我们在Day 3反复强调的那些MPC核心参数：
- 采样时间 T s T_s Ts
- 预测时域 N p N_p Np (看多远)
- 控制时域 N c N_c Nc (规划几步)
- 状态/输出权重矩阵 Q \mathbf{Q} Q (什么是重要的跟踪目标？)
- 控制输入/增量权重矩阵
R
\mathbf{R}
R (动作要多柔和？)
都需要工程师团队根据具体的车型特性（动力响应、制动性能）、传感器精度和延迟、以及期望的驾驶风格（是运动型还是舒适型ACC？）进行大量、细致、反复的参数调校（Tuning）。这个过程，仿真扮演了不可或缺的关键角色，它能让我们在虚拟环境中低成本、高效率地“试错”和“择优”。
而且，现实世界远比这个Simulink中的理想化场景要复杂得多：
- 不完美的传感器： 真实的雷达、摄像头会有测量噪声、数据丢失、刷新率限制和处理延迟。
- 更“调皮”的车辆动力学： 真实的车辆动力学比 G ( s ) = 1 s ( 0.5 s + 1 ) G(s) = \frac{1}{s(0.5s+1)} G(s)=s(0.5s+1)1 要复杂得多，会受到载重、胎压、路面附着系数、风阻等多种非线性、时变因素的影响。
- 执行器的“脾气”： 油门和刹车系统的响应不是瞬时的，也有其自身的动态特性、延迟和饱和限制（比如刹车热衰减）。
- 千变万化的交通环境： 其他车辆的突然切入切出（Cut-in/Cut-out）、弯道行驶时的横向耦合、上下坡道的影响等，都会给ACC系统带来严峻的考验。
- “众口难调”的驾驶员： 有的司机喜欢跟车近一点、响应快一点；有的则喜欢距离远一点、加减速更柔和。如何满足个性化需求也是一大挑战。
尽管如此，这个Simulink示例已经为我们清晰地展示了MPC在解决ACC这类具有多重目标和约束的复杂控制问题上的强大潜力与优雅身姿。
今日课程小结 & 明日学习预告
各位同学，今天我们借助MATLAB/Simulink的ACC官方示例 (mpcACCsystem)，真真切切地看到并“体验”了MPC是如何在ACC系统中大展拳脚的。我们一起：
- 回顾了ACC的核心工作模式。
- 拆解了Simulink仿真模型的内部构造，理解了信号的流向和各模块的功能。
- 逐帧解读了加速度、速度、车间距这三大关键仿真曲线，并把它们与MPC的约束处理、多目标优化、预测能力和模式切换等核心原理联系了起来。
可以说，通过今天的“实战观摩”，我们对MPC的“战斗力”有了更直观、更深刻的认识。但正如我们最后提到的，一个真正优秀的MPC控制器，离不开精心的参数调校。在下一讲，也就是我们Day 5的内容，我们将聚焦于MPC的参数调优策略、技巧，以及鲁棒MPC的初步概念。我们会探讨如何更系统地调整那些MPC的“魔法旋钮”，让我们的ACC系统表现得更加卓越，并且初步了解如何让MPC在面对模型不准、外界干扰这些“不速之客”时，依然能够保持“淡定”和“稳健”。
理论联系实际，仿真助力调优。真正的控制高手，既要懂原理，也要会实践！让我们一起期待下一讲的精彩内容！
课后思考与练习
又到了检验学习成果的时候啦！下面几道题，帮你巩固今天的内容。
1. 简答题：在ACC的Simulink仿真模型 mpcACCsystem 中，“Adaptive Cruise Control System”模块的五个主要输入信号分别是什么？它们各自在ACC决策中扮演什么角色？
2. 思考题：回顾今天分析的仿真结果图（AdaptiveCruiseControlExample_02.png）。如果在25-45秒的间距控制阶段，自车的实际距离（红色曲线）频繁地穿梭于安全距离（蓝色曲线）上下，甚至多次低于安全距离，你认为这可能反映了MPC控制器的哪些方面可能存在问题？（至少列举两点）
3. 查阅与理解：在MATLAB示例的脚本中，有这样一行代码 G_ego = tf(1,[0.5,1,0]); 它定义了自车的动力学模型。请尝试用（非常）简单的语言向一个不懂控制的小白解释，这个数学式子大概描述了车辆怎样的加速/减速特性？
4. (结合实际) 在真实的ACC系统中，如果因为传感器（比如雷达）突然出现故障，导致反馈给MPC的相对距离 D r e l D_{rel} Drel 信号变成一个异常大或者异常小（甚至无效）的值，你认为一个设计良好的ACC系统（或者说MPC控制器）应该如何应对以保证安全？（开放性思考）
答案：
-
答案：
“Adaptive Cruise Control System”模块的五个主要输入信号及其作用：V_set(驾驶员设定速度): 这是驾驶员期望的巡航速度，是ACC在速度控制模式下的主要跟踪目标。T_gap(时间间隙): 驾驶员设定的用于计算安全距离的参数，反映了驾驶员对跟车松紧程度的偏好。Longitudinal velocity (v_ego)(自车当前速度): 这是来自车辆自身的反馈信号，用于计算安全距离 D s a f e D_{safe} Dsafe，也是MPC进行状态预测和控制决策的基础之一。Relative distance (d_rel)(与前车相对距离): 来自传感器的关键信息，用于判断是否需要进入间距控制模式，以及计算当前的距离误差。Relative velocity (v_rel)(与前车相对速度): 来自传感器的信息，帮助MPC判断前车的运动趋势（是在靠近还是远离，速度差多大），有助于MPC做出更平稳和及时的响应。
-
答案：
如果实际距离频繁低于安全距离，可能反映了以下问题：- MPC参数调校不当：
- 代价函数中对距离误差的权重 ( Q \mathbf{Q} Q 中对应 d r e l d_{rel} drel 的项) 可能不足， 导致MPC对维持安全距离的“决心”不够。
- 控制输入/增量权重 ( R \mathbf{R} R) 设置可能不合理， 导致控制动作过于迟缓或震荡。
- 预测时域 ( N p N_p Np) 或控制时域 ( N c N_c Nc) 设置不合适， 可能导致预测不准或反应不及时。
- 模型不匹配： MPC依赖的车辆动力学模型（Day 2建立的）可能与真实的车辆特性（或Simulink中设定的简化模型）存在较大误差，导致MPC的预测出现偏差，从而控制效果不佳。
- 约束设置问题： 例如，如果加速度或加速度变化率的约束设置得过于严格，可能会限制MPC及时调整以维持安全距离的能力（尽管在这个特定问题中，更可能是权重或模型问题）。
- 采样时间 T s T_s Ts 过大： 可能导致系统响应滞后，无法快速应对距离变化。
- 数值求解问题： QP求解器在某些极端情况下可能找不到最优解或求解精度不足（尽管对于这类标准问题较少见）。
- MPC参数调校不当：
-
答案：
G_ego = tf(1,[0.5,1,0]);这个式子可以这样给小白解释：
“想象一下你开车，你踩油门（给加速度指令）。- 式子里的
0（分母最后一项，代表 s 0 s^0 s0 的系数为0，实际上是 s s s 的系数为1，常数项为0，所以是 s ( 0.5 s + 1 ) s(0.5s+1) s(0.5s+1) 中的 s s s）表示你的车有一个‘记忆’或者说‘累积’效应：你持续给油（加速度），车的速度就会一直往上涨（加速度积分得到速度）。如果你不给油也不刹车，理论上它会尽量保持当前速度（忽略阻力的话）。 - 式子里的
0.5s+1部分（分母的第一、二项）表示你的车对你踩油门/刹车的反应不是‘一踩就到’的，它有点‘迟钝’或者说‘反应需要点时间’。这个0.5就代表了它反应的快慢程度。数字越大，可能反应越慢、越‘肉’；数字越小，反应就越灵敏。
总的来说，这个式子描述了你的车从‘接收到加速/减速指令’到‘速度实际发生改变’之间，既有累积效应，又有一定的响应延迟。”
- 式子里的
-
答案： (开放性思考，以下是一些可能的应对策略)
一个设计良好的ACC系统/MPC控制器在面对传感器故障导致 D r e l D_{rel} Drel 异常时，应具备故障安全（Fail-Safe）或故障降级（Fail-Operational/Fail-Degraded）能力：- 故障检测与诊断 (Fault Detection and Diagnosis - FDD)： 系统应能检测到 D r e l D_{rel} Drel 信号的异常（例如，值超出合理范围、长时间不更新、与其他传感器数据不一致等）。
- 信号合理性检查： 即使没有报故障，也应该对输入信号进行合理性检查。例如，如果 D r e l D_{rel} Drel 突然从50米跳到1米，或者相对速度 V r e l V_{rel} Vrel 极大但 D r e l D_{rel} Drel 不变，都可能是不合理的。
- 故障处理策略：
- 立即报警并退出ACC： 如果检测到严重故障或信号完全不可信，最安全的做法是立即向驾驶员发出清晰的声光报警，提示传感器故障，并自动退出ACC模式，将车辆控制权交还给驾驶员。MPC不再输出控制指令，或者输出一个保持当前状态（如零加速度）的指令。
- 进入降级模式：
- 依赖其他传感器（如果有多传感器融合）： 如果车辆还有其他传感器（如摄像头）可以提供前方目标信息，系统可以尝试切换到基于这些备份传感器的控制模式，但可能会降低性能（比如降低最高巡航速度，增大默认跟车距离）。
- 进入“传统巡航控制”模式： 如果无法可靠感知前方车辆，但自车速度传感器等仍正常，系统可以降级为传统的定速巡航模式（CC），并提示驾驶员前方障碍物检测功能已失效。
- 安全停车或蠕行： 在某些极端情况下，如果认为继续行驶风险过高，系统甚至可以考虑执行安全停车策略。
- MPC层面的应对：
- 在MPC的优化问题中，可以将对应于不可靠测量的权重设为0，或者将其从状态估计/预测中剔除。
- 使用更鲁棒的状态估计算法（如卡尔曼滤波的变种）来处理传感器噪声和短期丢失，但对于持续的严重故障，估计也无能为力。
- 驾驶员提示与交互： 无论采取何种策略，清晰、及时地告知驾驶员系统状态和需要驾驶员采取的行动至关重要。
总之，安全是第一位的。面对关键传感器故障，ACC系统必须有明确的、经过充分验证的应对预案，以避免因系统功能失效而导致危险。
