无人机桥梁检测效率问题-高精度3D建模及航线规划

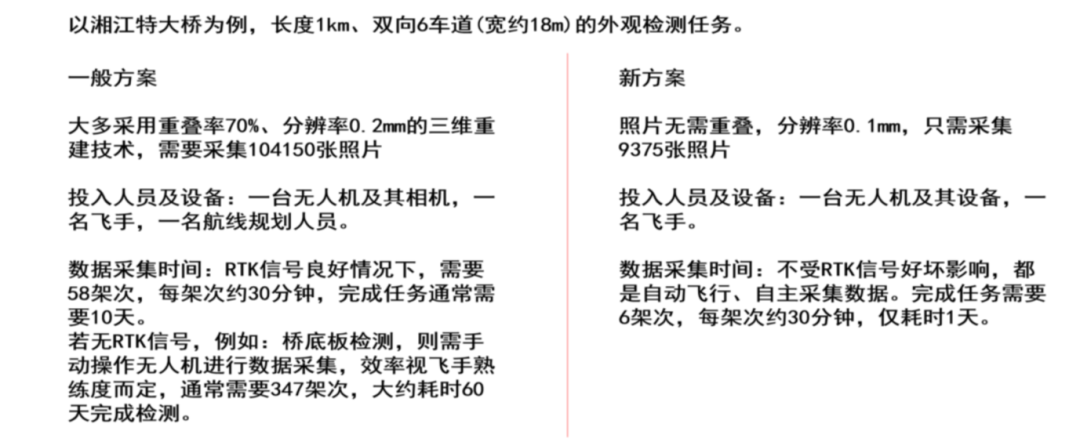

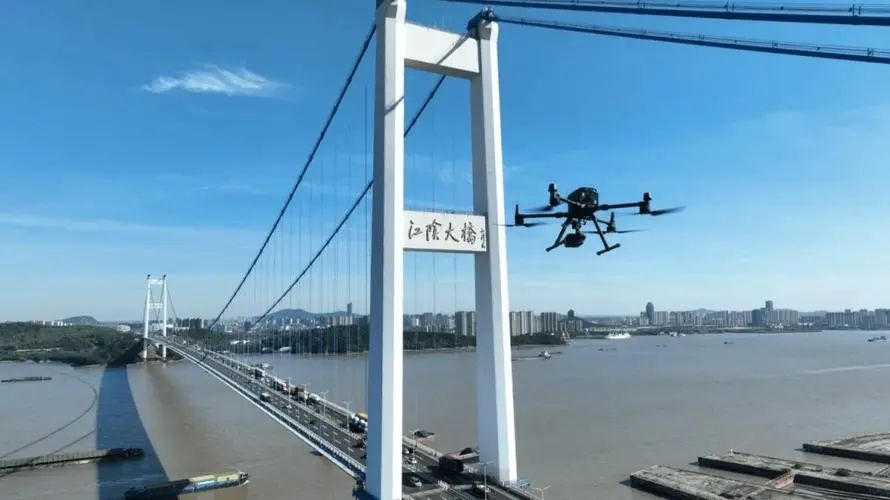

无人机桥梁检测的效率分析

结论-并没有提升效率

飞行任务制定步骤繁琐且续航限制

需要首先对大桥建立高精度的3D建模，根据任务制定无人机的飞行路径以及动作，商用无人机续航通常仅30-40分钟，单个任务需要细分多次飞行任务（不同的起飞点及航线）

要实现大桥的3D建模以满足无人机自主飞行航线规划的需求，需要结合高精度数据采集、智能航线规划、三维重建等技术。

1. 数据采集：获取高精度桥梁数据

无人机航线规划的基础是高精度的桥梁3D模型，因此需要先进行数据采集，主要包括：

倾斜摄影：使用多旋翼无人机（如大疆M300 RTK）搭载五镜头相机，从不同角度拍摄桥梁，确保覆盖桥面、桥墩、拉索等关键部位。
激光雷达（LiDAR）扫描：适用于复杂结构（如斜拉桥、悬索桥），可穿透植被获取毫米级精度的点云数据。
红外热成像：辅助检测桥梁内部缺陷（如混凝土空洞、钢筋锈蚀）。
近景摄影测量：针对桥梁细节（如裂缝、螺栓）进行近距离拍摄，提高模型精度。

关键点：

航向重叠率≥70%，旁向重叠率≥65%，确保影像拼接质量。
RTK/PPK定位：提高影像地理定位精度，减少后期模型拼接误差。

2. 三维建模：生成高精度桥梁数字孪生

采集的数据需通过专业软件处理，生成可用于航线规划的3D模型：

实景三维重建：
- 使用ContextCapture、Pix4D或大疆智图进行点云生成和Mesh建模。
- 结合BIM（建筑信息模型），如CATIA或Revit，增强结构细节。
数字孪生优化：
- 将无人机采集的实景模型与BIM模型融合，提高模型精度。
- 对模型进行泊松圆盘采样，优化关键观测点分布。

关键点：

模型需包含结构关键点（如桥墩、拉索锚固区），便于后续航线规划。
模型格式支持OBJ、FBX或LAS，兼容主流航线规划软件。

3. 航线规划：基于3D模型制定自主飞行路径

无人机航线需结合桥梁结构特点，确保全覆盖、高效率、避障安全：

（1）智能航线生成方法

泊松圆盘采样+视角优化：
- 对3D模型表面进行采样，生成观测点
- 基于可重建性规则（交会角、分辨率）优化拍摄视角
分区聚类：
- 将桥梁划分为不同区域（如桥面、桥墩、拉索），分别规划航线
- 采用分层聚类，针对不同高度调整飞行策略（如悬索桥主缆需近距离环绕拍摄）

（2）航线规划软件

大疆Pilot：支持倾斜摄影航线，适用于常规桥梁检测
UgCS：可结合LiDAR数据，优化复杂桥梁的避障航线
自主开发算法：
- 如专利技术中的“优视摄影测量”方法，智能选择最佳拍摄视角

关键点：

航线需避开禁飞区（如高压线、桥塔）
采用自适应飞行速度，在复杂区域降低速度以提高成像质量

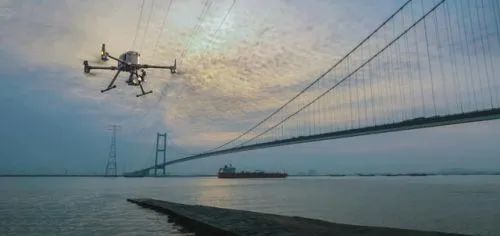

大桥3D建模

一、航线飞行（推荐方案）

优势：

精度保障
- 通过预设的网格化航线（航向/旁向重叠率≥70%），确保无遗漏覆盖全桥，避免人工操控的视角盲区。
- 结合RTK/PPK定位（精度达厘米级），减少影像拼接误差。
效率提升
- 自动飞行可快速完成大范围采集（如200米跨径桥梁约需30分钟）。
- 软件（如大疆智图、Pix4D）直接导出兼容建模的影像序列。
标准化作业
- 适用于常规桥梁（梁桥、拱桥），重复检测时航线可复用。

适用场景：

桥梁整体建模（需全局覆盖）
规则结构检测（如桥面、桥墩等大面积区域）

典型案例：

杭州湾跨海大桥采用大疆M300 RTK+五镜头相机，通过自动航线完成全桥三维重建，模型精度达3mm。

一、航线规划核心要素

结构适应性规划

针对不同桥梁类型（斜拉桥/悬索桥/梁桥）采用差异化方案：
- 斜拉桥需设置螺旋上升航线覆盖拉索（建议半径3-5m）
- 悬索桥主缆检测采用平行跟踪航线（间距1.5m）

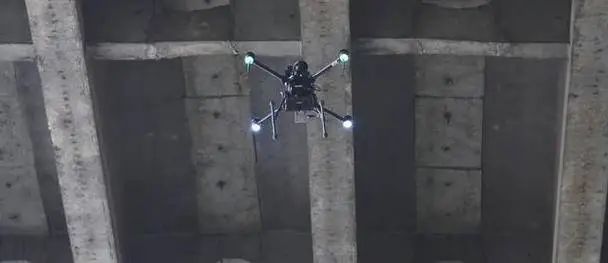

- 箱梁桥底采用蛇形航线（距表面2-3m）

传感器参数优化

相机倾斜角度：
- 桥面：30°倾斜+垂直拍摄

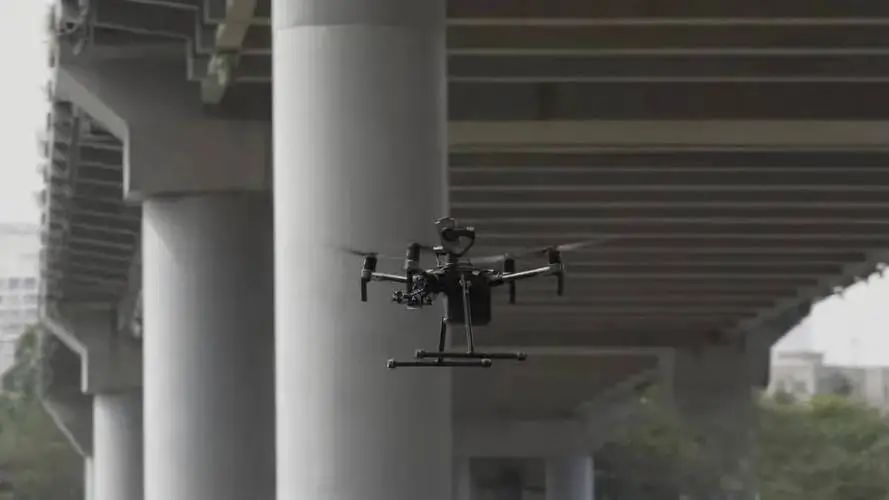

- 桥墩：45°交叉拍摄
分辨率要求：
- 混凝土裂缝识别：≥3mm/像素
- 钢构件锈蚀检测：≥1mm/像素

飞行参数计算

航高公式：H = (f×GSD)/a
（f焦距，GSD地面分辨率，a传感器尺寸）
航速控制：
- 常规检测：3-5m/s
- 高精度建模：1-2m/s

二、KMZ文件制作规范

关键参数设置

航点属性：
- 必须包含高程基准（WGS84椭球高+大地高转换）
- 每个航点设置悬停时间（裂缝检测点建议2-3s）
样式规范：
- 不同检测区域使用颜色编码
- 航点图标区分拍摄类型（红圈=垂直/蓝三角=倾斜）

特殊区域标记

禁飞区：使用多边形围栏（透明度50%红色填充）
重点检测区：黄色高亮显示+200%图标放大

三、典型参数配置表

检测部位	航高(m)	速度(m/s)	重叠率	相机角度
桥面铺装	15-20	4.0	80%/70%	30°+90°
斜拉索	3-5	1.5	90%/85%	45°环绕
支座系统	2-3	0.8	85%/80%	60°交叉

五、质量验证流程

覆盖度检查

使用三维卷积算法计算：
Coverage = Σ(Voxel_observed)/Σ(Voxel_total)

精度验证

布设不少于9个地面控制点
检查点中误差要求：
- 平面≤3cm
- 高程≤5cm

KMZ验证清单

坐标系一致性检查
航点高程逻辑校验
禁飞区冲突检测
传感器参数匹配验证

六、工程应用建议

大型桥梁分级规划

将跨海大桥按跨径划分为若干检测单元
每个单元独立生成KMZ子文件

动态更新机制

每次检测后更新：
- 病害分布热力图
- 结构变形修正参数
历史航线版本管理（建议保留最近5次）

通过以上标准化流程，可确保桥梁检测航线的安全性、完整性和可重复性。实际作业时应结合具体桥梁的BIM模型进行仿真验证，推荐使用Pix4Dmatic进行航线预演。

在桥梁检测的无人机航测中，布设地面控制点（Ground Control Points, GCPs）是确保三维建模精度的关键技术环节。

一、地面控制点解决的核心问题

绝对精度控制
- 消除无人机RTK/PPK单独作业时的累计误差（尤其是高程方向）
- 将模型坐标系统一到工程坐标系（如CGCS2000）
几何变形校正
- 补偿镜头畸变引起的模型扭曲
- 修正桥梁大跨度结构的投影变形（跨径＞200m时尤为关键）
多期数据对齐
- 实现不同时期检测数据的毫米级匹配（用于变形监测）
- 解决无纹理区域的匹配难题（如钢箱梁光滑表面）
传感器标定验证
- 校验激光雷达点云与光学影像的配准精度
- 评估多源数据融合质量

二、技术路线实施步骤

（1）控制点布设方案设计

空间分布原则：
- 遵循"周边+内部"的立体分布
- 桥梁关键部位强制布设（支座、伸缩缝、索塔基础）
- 控制点间距≤1/5桥长（跨海大桥需加密至100m间隔）

（2）控制点制作标准

材质选择：
- 混凝土桥面：嵌入式不锈钢标志点（直径30cm）
- 钢桥面：磁性靶标（带十字刻划）
- 临时点：高反差喷漆图案（L形或十字形）
尺寸规范：
- 最小尺寸 ≥ 10×GSD（如3cm/像素时需30cm靶标）

（3）测量实施

测量设备：
- 采用0.5"级全站仪（如Leica TS60）
- GNSS接收机（平面5mm+高程10mm精度）
观测要求：
- 全站仪至少3测回观测
- GNSS静态观测≥30分钟（PDOP<3）

（4）数据处理

平差计算：
- 平面≤3mm
- 高程≤5mm
- 使用TBC软件进行三维约束平差

三、常见问题对策

问题现象	原因分析	解决方案
模型拼接错位	控制点分布不均	增加跨径方向控制点
高程突变	控制点高程误差	采用精密水准联测
边缘畸变	控制点未外扩	在桥外200m增设控制点
