计算机网络体系结构深度解析：从理论到实践的全面梳理
本系列博客源自作者在大二期末复习计算机网络时所记录笔记，看的视频资料是B站湖科大教书匠的计算机网络微课堂，祝愿大家期末都能考一个好成绩！

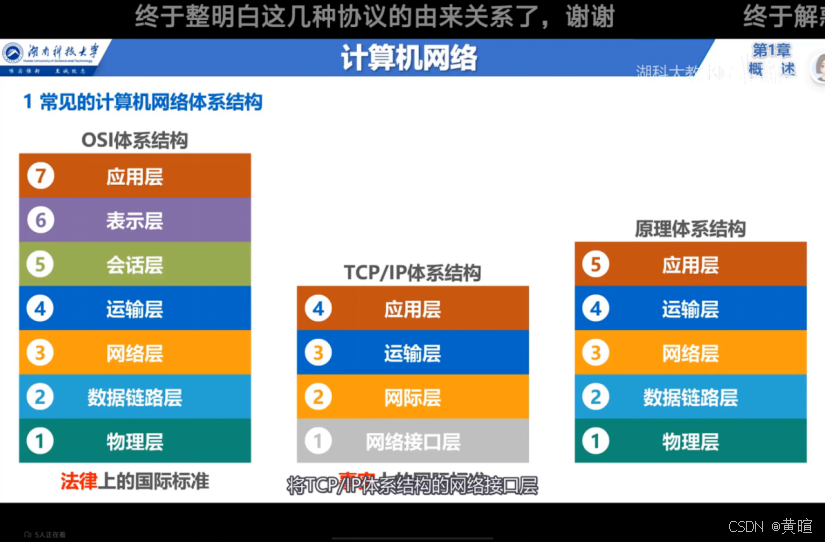

一、常见计算机网络体系结构
计算机网络体系结构是计算机网络课程的重点与难点，其核心在于通过分层模型实现网络通信的标准化与模块化。以下是三种主流体系结构的详细解析：
（一）OSI参考模型：法律上的国际标准
- 分层结构：7层协议体系，从下至上依次为物理层、数据链路层、网络层、运输层、会话层、表示层、应用层。
- 特点与局限
- 优势：标准化程度高，理论框架完整，明确定义了各层功能边界。
- 不足：协议实现复杂，运行效率低；制定周期长，缺乏商业驱动力；层次划分存在功能重复（如会话层与表示层的部分功能可被应用层替代）。
（二）TCP/IP参考模型：事实上的国际标准
- 分层结构：4层协议体系，从下至上依次为网络接口层、网际层、运输层、应用层。
- 核心协议
- 网际层：IP协议（网际协议），负责互联不同网络接口，实现“IP over everything”与“Everything over IP”。
- 运输层：TCP协议（可靠传输，面向连接）与UDP协议（不可靠传输，无连接）。
- 应用层：包含HTTP、SMTP、DNS等大量应用层协议。
- 设计优势：网络接口层兼容多种物理网络（如以太网、WiFi）；体系结构简洁，适配互联网快速发展需求。
（三）五层协议原理体系结构：折中教学模型
- 分层结构：融合OSI与TCP/IP优点，分为物理层、数据链路层、网络层、运输层、应用层。
- 分层意义：将TCP/IP的网络接口层细化为物理层与数据链路层，更便于教学中理解完整网络原理。
（四）体系结构对比分析
| 体系结构 | 层数 | 核心特点 | 应用场景 |
|---|---|---|---|
| OSI参考模型 | 7层 | 理论完整，标准化高 | 早期学术研究与理论教学 |
| TCP/IP参考模型 | 4层 | 简洁高效，适配互联网 | 实际网络通信（如因特网） |
| 五层协议原理体系结构 | 5层 | 教学导向，兼顾细节 | 计算机网络原理课程学习 |

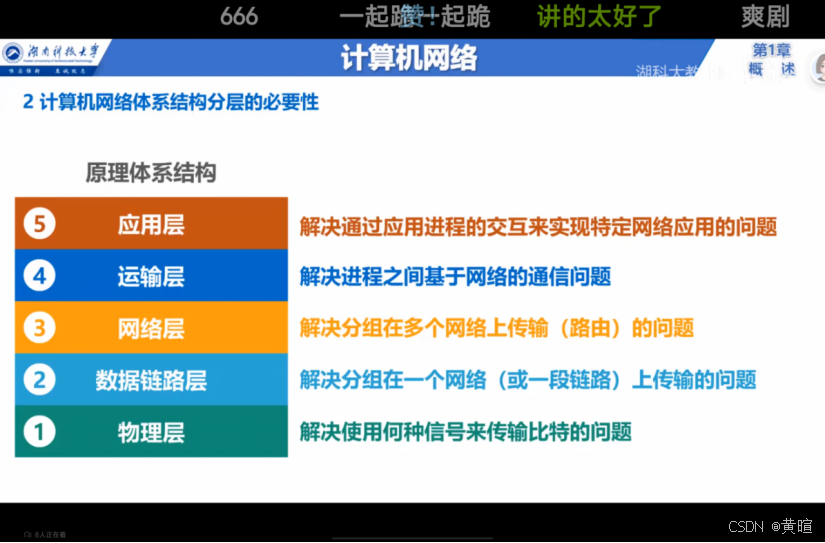

二、计算机网络体系结构分层的必要性
分层思想的核心是将复杂问题拆解为可管理的子问题，通过逐层抽象简化网络设计与实现。以下从典型场景看分层的必要性：

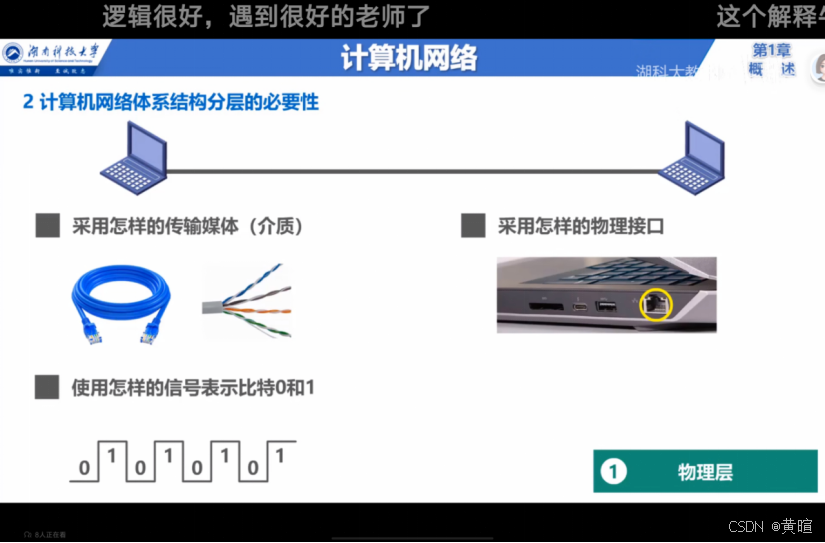

（一）物理层：解决底层通信基础
- 问题场景：两台主机通过网线直连时，需确定传输媒体（如双绞线）、物理接口（如RJ-45）、信号编码（如用高低电平表示0/1）。
- 功能定位：定义比特流的物理传输方式，屏蔽具体硬件差异。

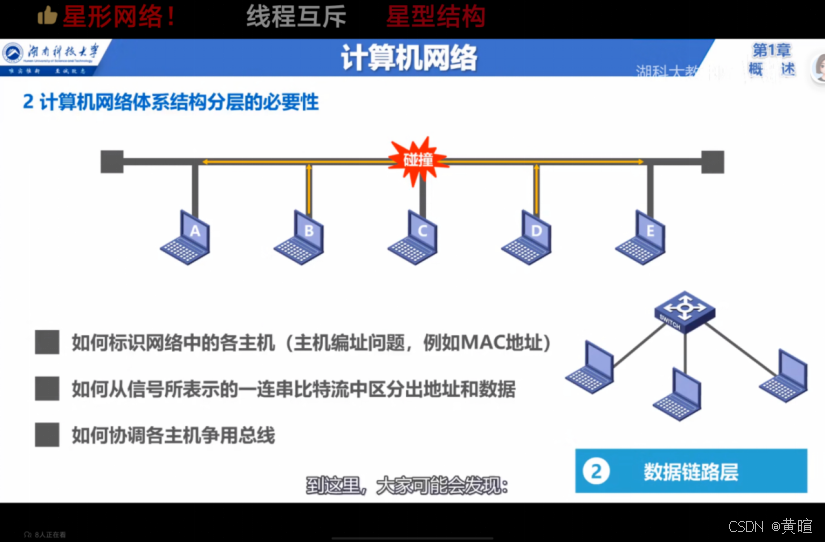

（二）数据链路层：保障单网络内数据传输
- 问题场景：总线型网络中，主机A向主机C发送数据时，需解决主机编址（如MAC地址）、分组封装（区分地址与数据）、总线争用（如CSMA/CD协议）。
- 功能定位：实现帧在单一链路或网络中的可靠传输。

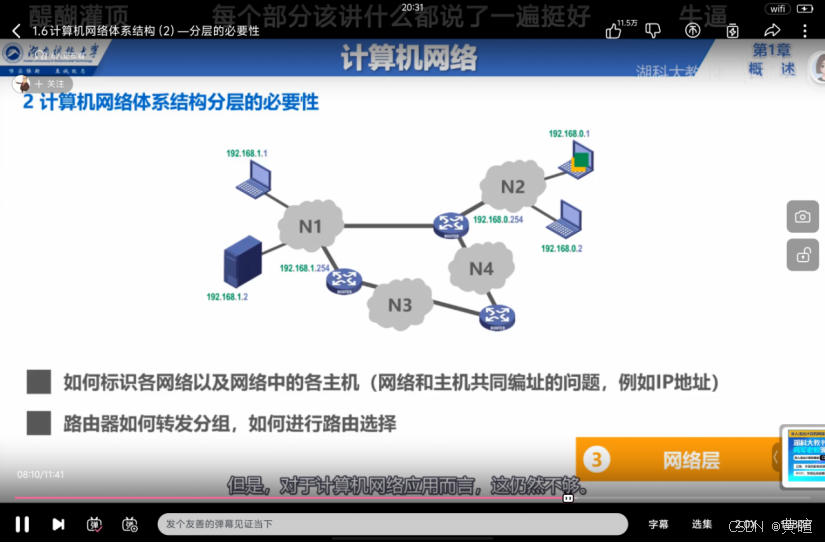

（三）网络层：支持跨网络通信
- 问题场景：多个网络通过路由器互联时，需解决网络与主机编址（如IP地址，前3字节标识网络，第4字节标识主机）、路由选择（如路由器根据IP地址转发分组）。
- 功能定位：实现分组在不同网络间的路由与转发。

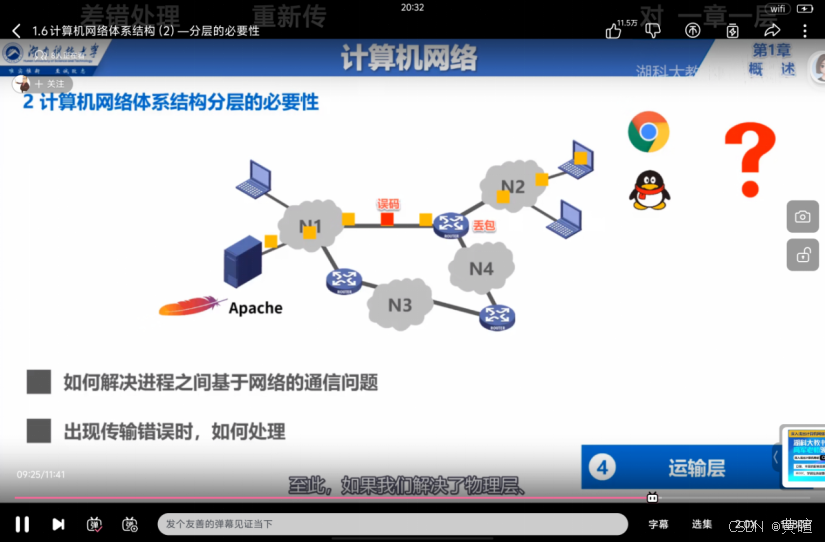

（四）运输层：实现进程间通信保障
- 问题场景：主机同时运行浏览器与QQ进程时，需区分应用进程（如端口号标识不同进程），处理传输错误（如TCP的重传机制）。
- 功能定位：为应用进程提供端到端的通信服务（可靠或不可靠）。

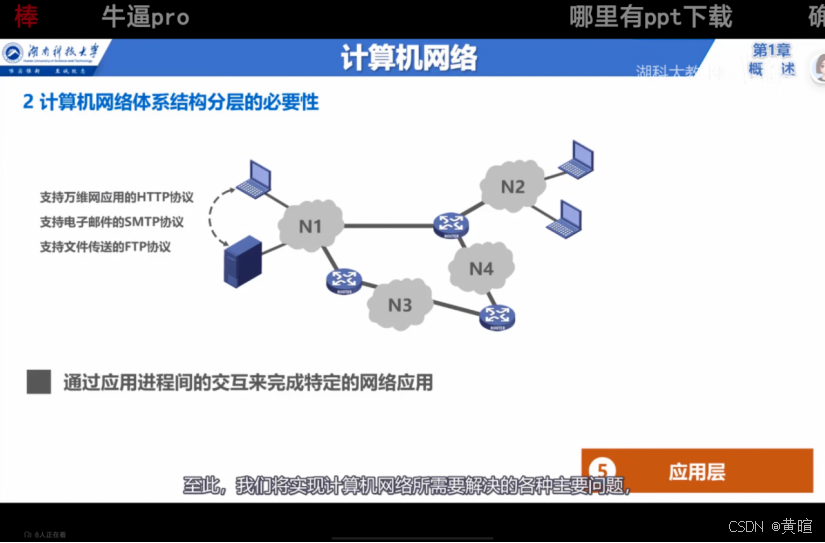

（五）应用层：支撑具体网络应用
- 问题场景：用户通过浏览器访问Web服务器时，需遵循HTTP协议构建请求/响应报文。
- 功能定位：定义应用进程间交互的协议（如HTTP、SMTP、FTP），实现具体网络服务。
（六）分层优势总结
- 简化复杂度：各层专注特定功能，降低设计与维护难度。
- 灵活性高：某层协议更新不影响其他层（如应用层协议独立于底层网络）。
- 标准化强：明确各层接口与服务，促进不同厂商设备互联。
三、计算机网络体系结构分层思想举例：Web访问流程解析
以主机通过浏览器访问Web服务器为例，演示数据在各层的封装与解封装过程：
（一）主机端封装过程（自顶向下）
-

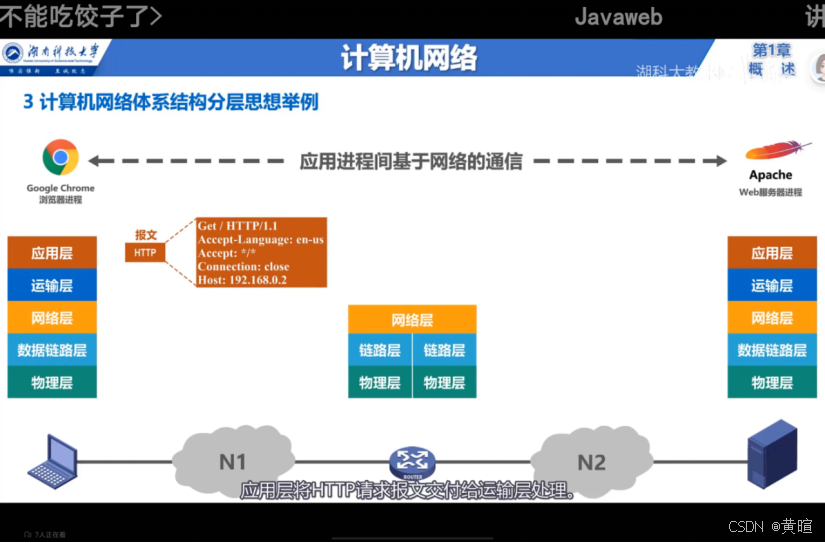

应用层：根据HTTP协议构建请求报文（如GET / HTTP/1.1）。
-

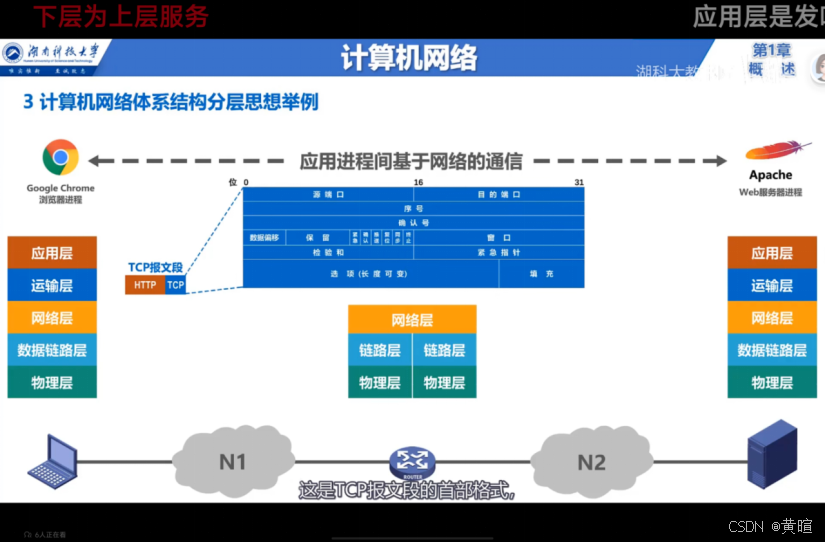

运输层：为HTTP报文添加TCP首部，生成TCP报文段（包含源/目的端口号，实现可靠传输）。
-

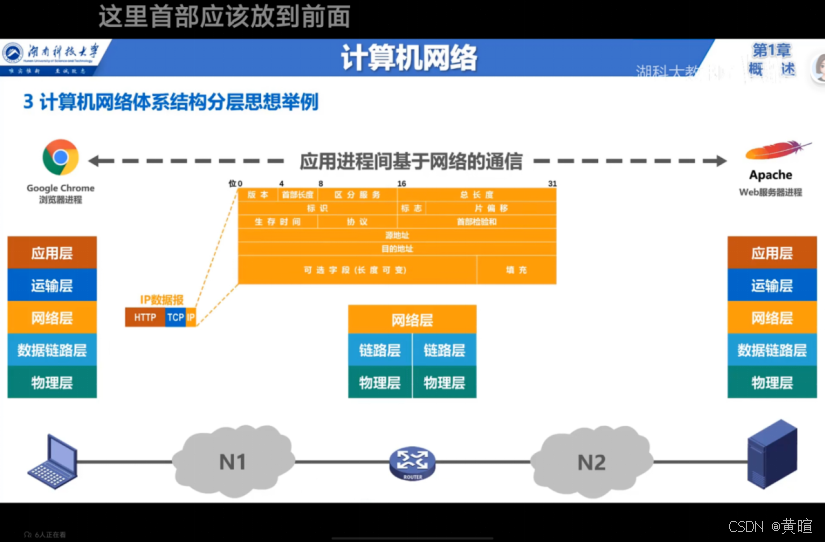

网络层：为TCP报文段添加IP首部，生成IP数据报（包含源/目的IP地址，用于路由转发）。
-

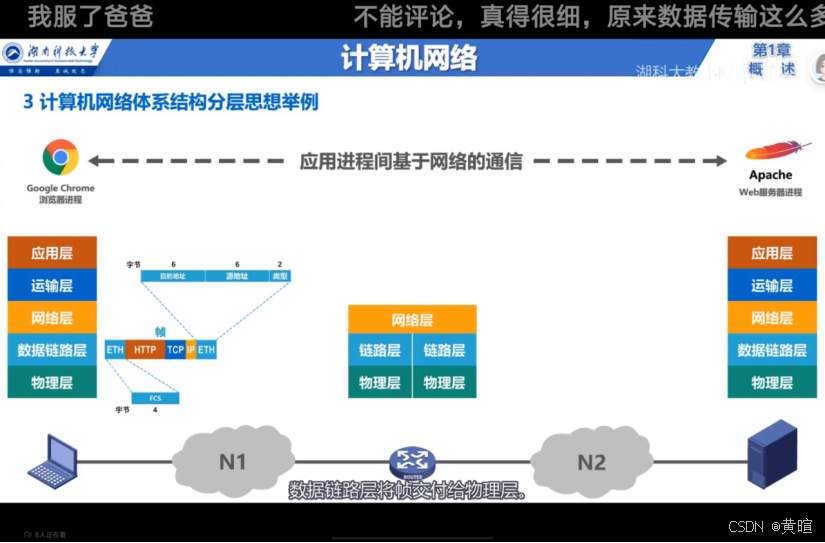

数据链路层：为IP数据报添加以太网帧首部与尾部，生成以太网帧（包含源/目的MAC地址，用于局域网传输）。
-

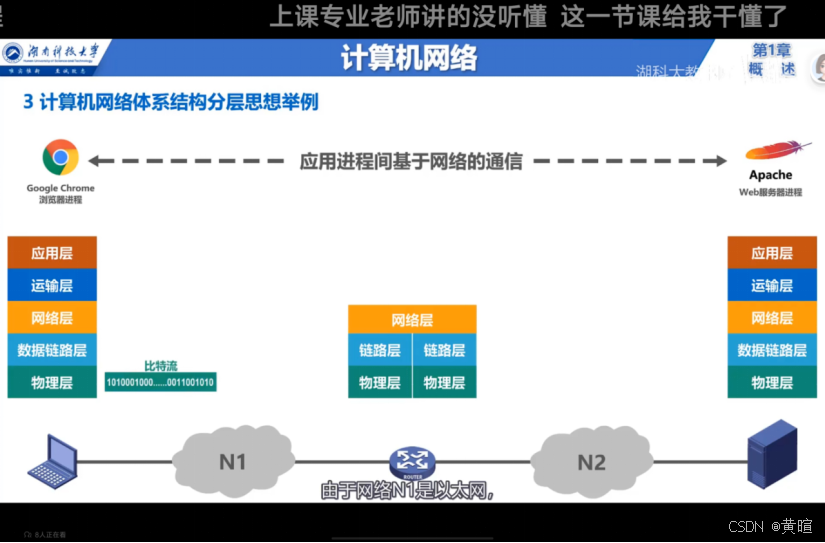

物理层：将帧转换为比特流，添加前导码（如7字节10101010同步序列），通过物理介质发送。
（二）路由器转发过程
- 物理层：接收比特流，去除前导码，还原为以太网帧。
- 数据链路层：解析帧首部，提取IP数据报（去除MAC地址信息）。
- 网络层：解析IP首部，根据目的IP地址查找路由表，确定转发端口。
- 数据链路层：重新封装IP数据报为目标网络的帧格式（如另一局域网的MAC地址）。
- 物理层：将新帧转换为比特流，添加前导码后转发。

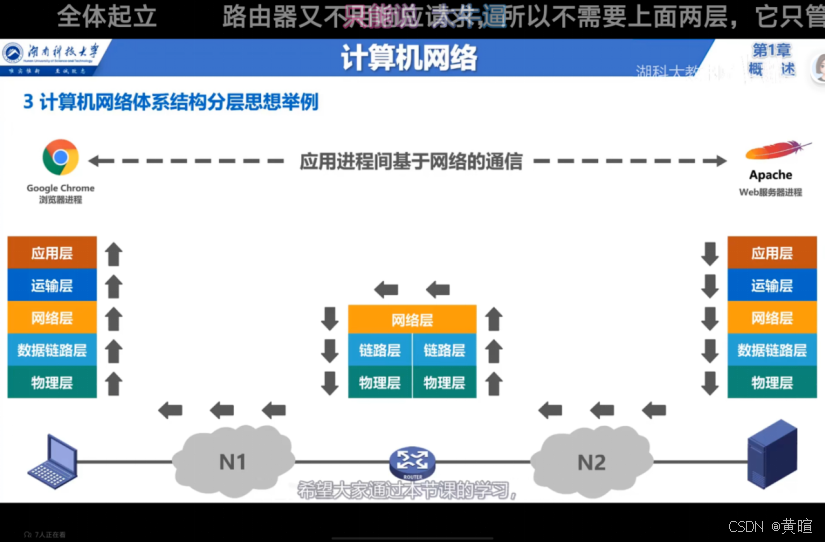

（三）Web服务器端解封装过程（自底向上）
- 物理层：接收比特流，去除前导码，还原为以太网帧。
- 数据链路层：解析帧首部，提取IP数据报（去除MAC地址信息）。
- 网络层：解析IP首部，提取TCP报文段（去除IP地址信息）。
- 运输层：解析TCP首部，提取HTTP请求报文（去除端口号信息）。
- 应用层：解析HTTP报文，生成响应报文，反向重复封装过程返回给主机。
四、计算机网络体系结构专用术语解析
（一）实体与对等实体
- 实体：任何可发送或接收信息的硬件或软件进程（如应用进程、网卡驱动程序）。
- 对等实体：通信双方相同层次中的实体（如主机与服务器的应用层进程互为对等实体）。

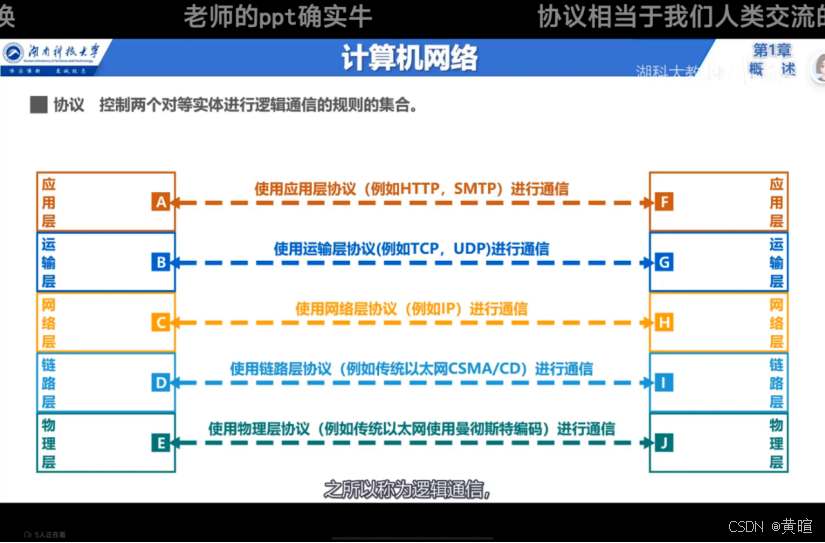

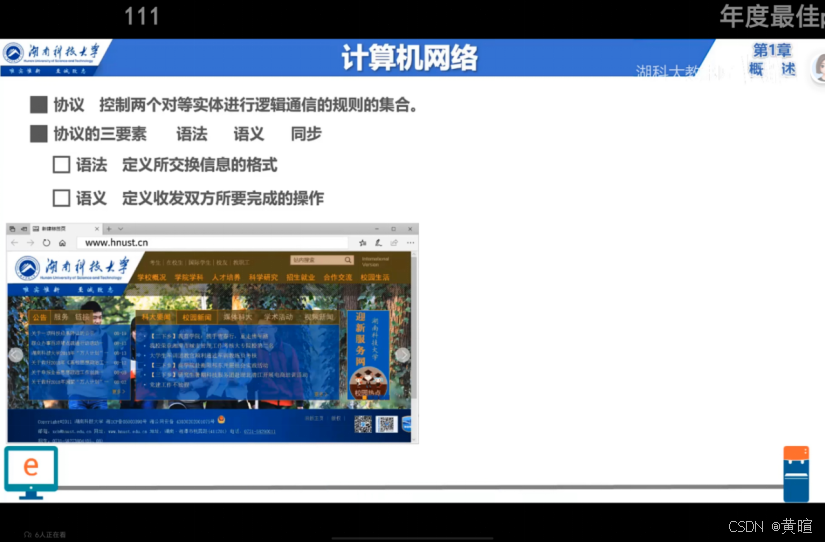

（二）协议：逻辑通信的规则集合
-
定义：控制对等实体间逻辑通信的规则，包括语法、语义、同步三要素。
-

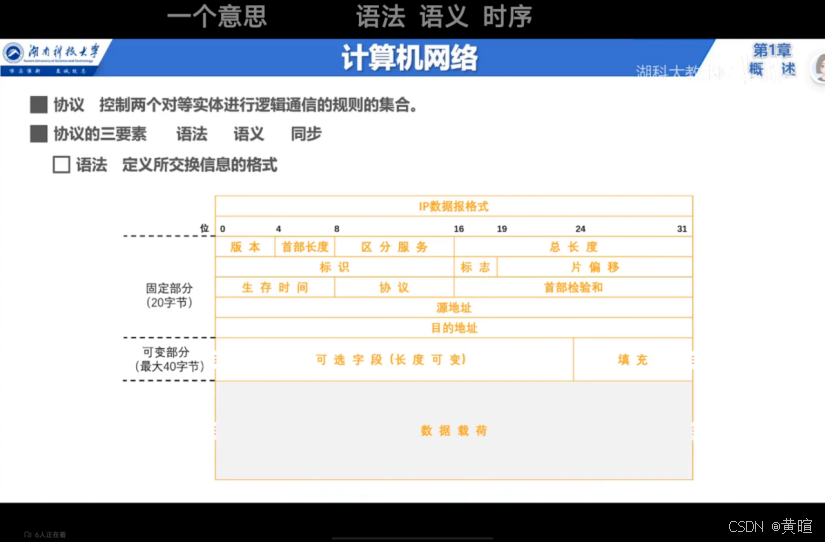

语法：数据格式与结构（如IP数据报的字段顺序与长度）。
-
语义：通信双方的操作定义（如HTTP请求报文中的GET方法表示资源获取）。
-

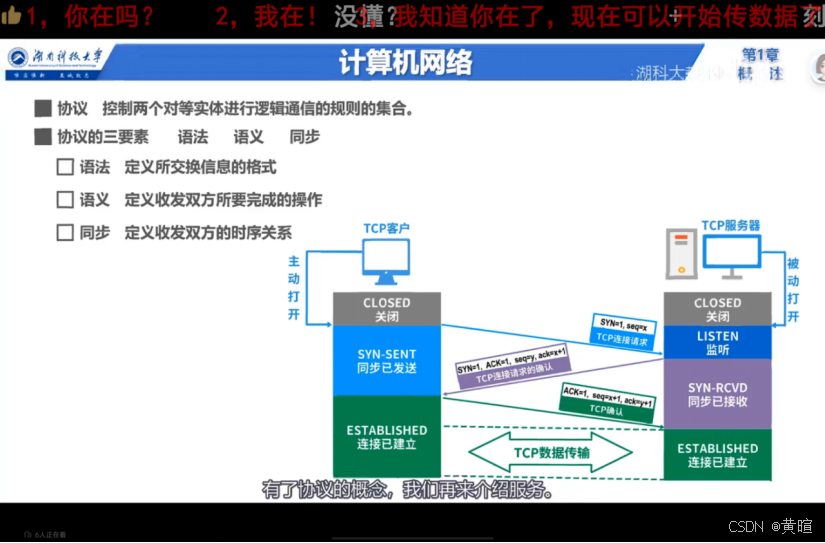

同步：时序关系与状态转换（如TCP三次握手建立连接的顺序）。
-
-
特点：协议是“水平的”，对等实体间通过协议实现逻辑通信，下层协议对上层实体透明。
（三）服务：层间数据交互的抽象
- 定义：下层通过协议为上层提供的功能，服务是“垂直的”。

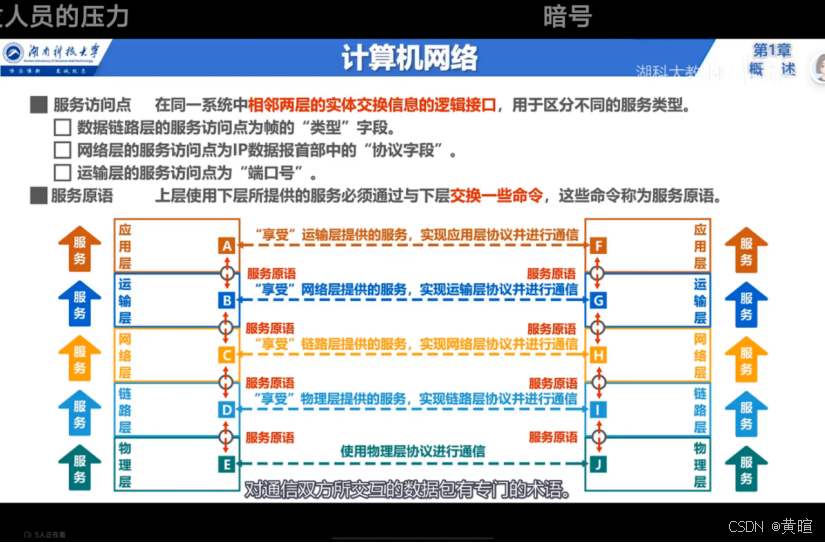

- 服务访问点（SAP）：相邻层实体交换信息的逻辑接口（如网络层SAP为IP协议字段，运输层SAP为端口号）。
- 服务原语：上层调用下层服务的命令（如“请求建立连接”“确认数据接收”）。
（四）数据单元：不同层的数据包术语
| 类型 | 定义 | 各层示例 |
|---|---|---|
| 协议数据单元（PDU） | 对等层间传输的数据包 | 物理层：比特流；数据链路层：帧；网络层：IP数据报；运输层：TCP报文段/UDP用户数据报；应用层：应用报文 |
| 服务数据单元（SDU） | 同一系统内层间交换的数据包 | 如应用层SDU（HTTP报文）传递给运输层，成为TCP PDU的载荷 |
 |
五、总结：分层思想的核心价值
计算机网络体系结构通过分层模型，将复杂的通信问题分解为可管理的子层，每个层专注于特定功能，通过标准化接口与协议实现协同工作。从OSI的理论框架到TCP/IP的实际应用，再到五层模型的教学折中，分层思想贯穿始终，体现了“分而治之”的工程哲学。理解这些体系结构与术语，是深入学习网络协议、故障排查与系统设计的基础。随着后续课程的推进，分层模型的优雅性与实用性将进一步凸显，帮助我们构建完整的计算机网络知识体系。
