本实验直观地体现了CNN对比全连接对于图像处理的优势

全连接网络实现MNIST数字识别实验如下链接：

基于MNIST数据集的手写数字识别（简单全连接网络）-CSDN博客

---

一，模型训练

1.1 数据集介绍

        MNIST 数据集由 60,000 张图像构成的训练集和 10,000 张图像组成的测试集构成，其中的图像均为 28×28 像素的灰度图，涵盖 0 - 9 这 10 个阿拉伯数字，且数字书写风格、大小、位置多样。它源于美国国家标准与技术研究所（NIST）的数据集，经过归一化和中心化处理。MNIST 数据集是图像识别研究领域的经典数据集，常用于开发和评估图像识别算法与模型，也是机器学习课程中常用的教学案例，许多高性能卷积神经网络模型在该数据集测试集上准确率可达 99% 以上，充分展现出其在机器学习领域的重要价值和广泛应用。

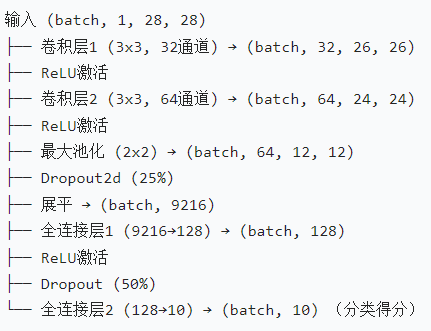

1.2 CNN模型层结构

1.3 定义CNN模型

def __init__(self):
        super(CNN, self).__init__()  # 调用父类的初始化方法
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3)  # 定义第一个卷积层，输入通道1，输出通道32，卷积核大小3x3
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3)  # 定义第二个卷积层，输入通道32，输出通道64，卷积核大小3x3
        self.pool = nn.MaxPool2d(2, 2)  # 定义最大池化层，池化核大小2x2
        self.dropout1 = nn.Dropout2d(0.25)  # 定义第一个Dropout层，随机丢弃25%的神经元
        self.fc1 = nn.Linear(64 * 12 * 12, 128)  # 定义第一个全连接层，输入维度64*12*12，输出维度128
        self.dropout2 = nn.Dropout(0.5)  # 定义第二个Dropout层，随机丢弃50%的神经元
        self.fc2 = nn.Linear(128, 10)  # 定义输出层，输入维度128，输出维度10（对应10个数字类别）

        定义了一个用于手写数字识别的卷积神经网络（CNN）架构，专为 MNIST 等单通道图像分类任务设计。网络包含两个卷积层（Conv1 和 Conv2）进行特征提取，每个卷积层后接 ReLU 激活函数和最大池化层（MaxPool2d）进行下采样，逐步将 28×28 的输入图像转换为更高层次的抽象特征。为防止过拟合，在卷积层后添加了 Dropout2d (0.25)，在全连接层前使用 Dropout (0.5) 增强模型泛化能力。特征提取完成后，通过两次全连接层（FC1 和 FC2）将卷积输出的多维特征映射到 10 个类别，最终输出对应 0-9 数字的分类得分。

1.4 神经网络的前向传播过程

    def forward(self, x):
        # 第一层卷积+ReLU激活
        x = torch.relu(self.conv1(x))
        # 第二层卷积+ReLU激活+池化
        x = self.pool(torch.relu(self.conv2(x)))
        # 应用Dropout
        x = self.dropout1(x)
        # 将多维张量展平为一维向量(64*12*12)
        x = x.view(-1, 64 * 12 * 12)
        # 第一个全连接层+ReLU激活
        x = torch.relu(self.fc1(x))
        # 应用Dropout
        x = self.dropout2(x)
        # 输出层，得到未归一化的预测分数
        x = self.fc2(x)
        return x

1.5 数据预处理

transform = transforms.Compose([
    transforms.ToTensor(),  # 将图像转换为张量
    transforms.Normalize((0.1307,), (0.3081,))  # 使用MNIST数据集的均值和标准差进行归一化
])

1.6 加载数据

train_dataset = datasets.MNIST('data', train=True, download=True, transform=transform)  # 加载MNIST训练数据集
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)  # 创建数据加载器，批次大小为64，打乱数据

1.7 初始化

model = CNN()  # 创建CNN模型实例
criterion = nn.CrossEntropyLoss()  # 定义交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001)  # 定义Adam优化器，学习率为0.001

1.8 模型训练过程

def train(epochs):
    model.train()  # 设置模型为训练模式
    for epoch in range(epochs):  # 进行指定轮数的训练
        running_loss = 0.0  # 初始化本轮的损失累加器
        for batch_idx, (data, target) in enumerate(train_loader):  # 遍历数据加载器中的每个批次
            optimizer.zero_grad()  # 梯度清零
            output = model(data)  # 前向传播，计算模型输出
            loss = criterion(output, target)  # 计算损失
            loss.backward()  # 反向传播，计算梯度
            optimizer.step()  # 更新模型参数
            running_loss += loss.item()  # 累加当前批次的损失

            if batch_idx % 100 == 0:  # 每100个批次打印一次损失
                print(f'Epoch {epoch + 1}, Batch {batch_idx}, Loss: {loss.item():.6f}')

        print(f'Epoch {epoch + 1} completed, Average Loss: {running_loss / len(train_loader):.6f}')  # 打印本轮平均损失

1.9 保存模型

if __name__ == '__main__':
    train(epochs=5)  # 调用训练函数，训练5轮
    torch.save(model.state_dict(),'mnist_cnn_model.pth')  # 保存模型的参数
    print("模型已保存为: mnist_cnn_model.pth")  # 打印保存模型的信息

---

二，模型测试

2.1 定义与训练时相同的CNN模型架构

class CNN(nn.Module):
    def __init__(self):
        # 调用父类初始化方法
        super(CNN, self).__init__()
        # 第一个卷积层：输入1通道(灰度图)，输出32通道，卷积核3x3
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3)
        # 第二个卷积层：输入32通道，输出64通道，卷积核3x3
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3)
        # 最大池化层：核大小2x2，步长2
        self.pool = nn.MaxPool2d(2, 2)
        # Dropout层：训练时随机丢弃25%的神经元，防止过拟合
        self.dropout1 = nn.Dropout2d(0.25)
        # 第一个全连接层：输入维度64*12*12，输出128
        self.fc1 = nn.Linear(64 * 12 * 12, 128)
        # Dropout层：训练时随机丢弃50%的神经元
        self.dropout2 = nn.Dropout(0.5)
        # 输出层：输入128，输出10个类别(对应0-9数字)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        # 第一层卷积+ReLU激活
        x = torch.relu(self.conv1(x))
        # 第二层卷积+ReLU激活+池化
        x = self.pool(torch.relu(self.conv2(x)))
        # 应用Dropout
        x = self.dropout1(x)
        # 将多维张量展平为一维向量(64*12*12)
        x = x.view(-1, 64 * 12 * 12)
        # 第一个全连接层+ReLU激活
        x = torch.relu(self.fc1(x))
        # 应用Dropout
        x = self.dropout2(x)
        # 输出层，得到未归一化的预测分数
        x = self.fc2(x)
        return x

2.2 图像的预处理

def preprocess_image(image_path):
    """预处理自定义图像，使其符合模型输入要求"""
    # 打开图像并转换为灰度图(单通道)
    image = Image.open(image_path).convert('L')

    # 调整图像大小为28x28像素(如果不是)
    if image.size != (28, 28):
        image = image.resize((28, 28), Image.Resampling.LANCZOS)

    # 将PIL图像转换为numpy数组以便处理
    img_array = np.array(image)

    # 预处理：二值化和颜色反转
    # MNIST数据集中数字为白色(255)，背景为黑色(0)
    if img_array.mean() > 127:  # 如果平均像素值大于127，说明可能是黑底白字
        img_array = 255 - img_array  # 颜色反转

    # 将numpy数组转换为PyTorch张量并添加批次维度
    img_tensor = transforms.ToTensor()(img_array).unsqueeze(0)
    # 使用MNIST数据集的均值和标准差进行归一化
    img_tensor = transforms.Normalize((0.1307,), (0.3081,))(img_tensor)

    return image, img_tensor  # 返回原始图像和处理后的张量

2.3 预测

def predict_digit(image_path):
    """预测自定义图像中的数字"""
    # 创建模型实例
    model = CNN()
    # 加载预训练模型权重
    model.load_state_dict(torch.load('mnist_cnn_model.pth'))
    # 设置模型为评估模式(关闭Dropout等训练特有的层)
    model.eval()

    # 预处理输入图像
    original_img, img_tensor = preprocess_image(image_path)

    # 预测过程，不计算梯度以提高效率
    with torch.no_grad():
        # 前向传播，得到模型输出
        output = model(img_tensor)
        # 应用softmax将输出转换为概率分布
        probabilities = torch.softmax(output, dim=1)
        # 获取最高概率及其对应的数字类别
        confidence, predicted = torch.max(probabilities, 1)

---

三，测试

3.1 测试方法

如上文代码所示，我这里用的测试图片是自己定义图片，使用电脑自带的paint绘图软件，设置画布为28*28像素，黑底白字，手动写入一个字进行预测

3.2 测试结果

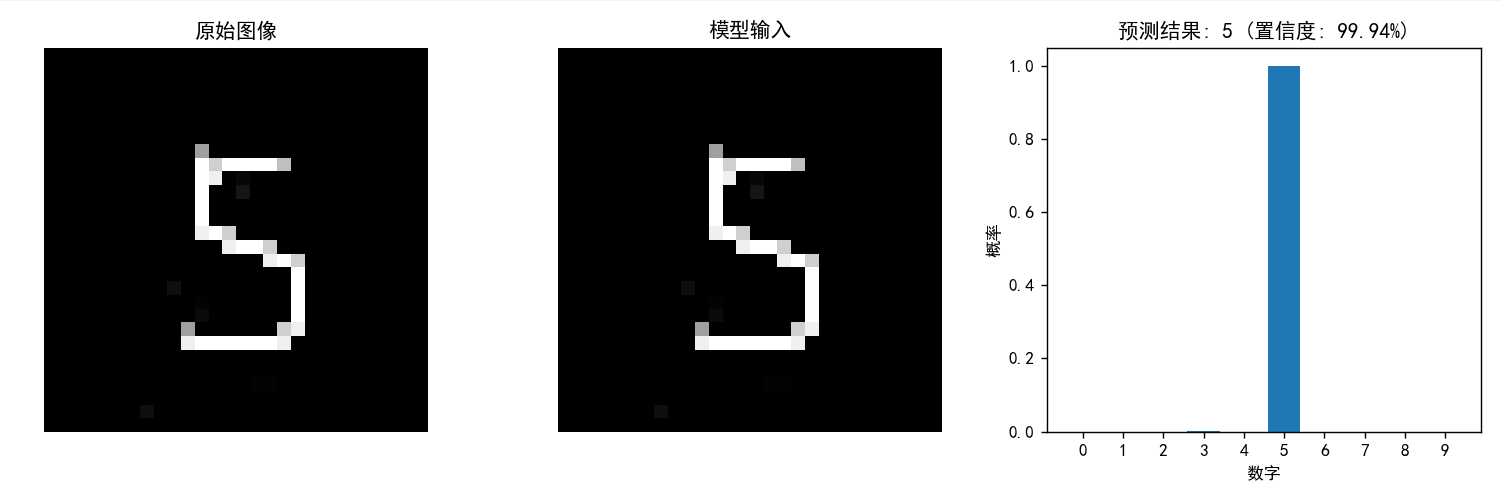

        预测5的置信度为99.94%

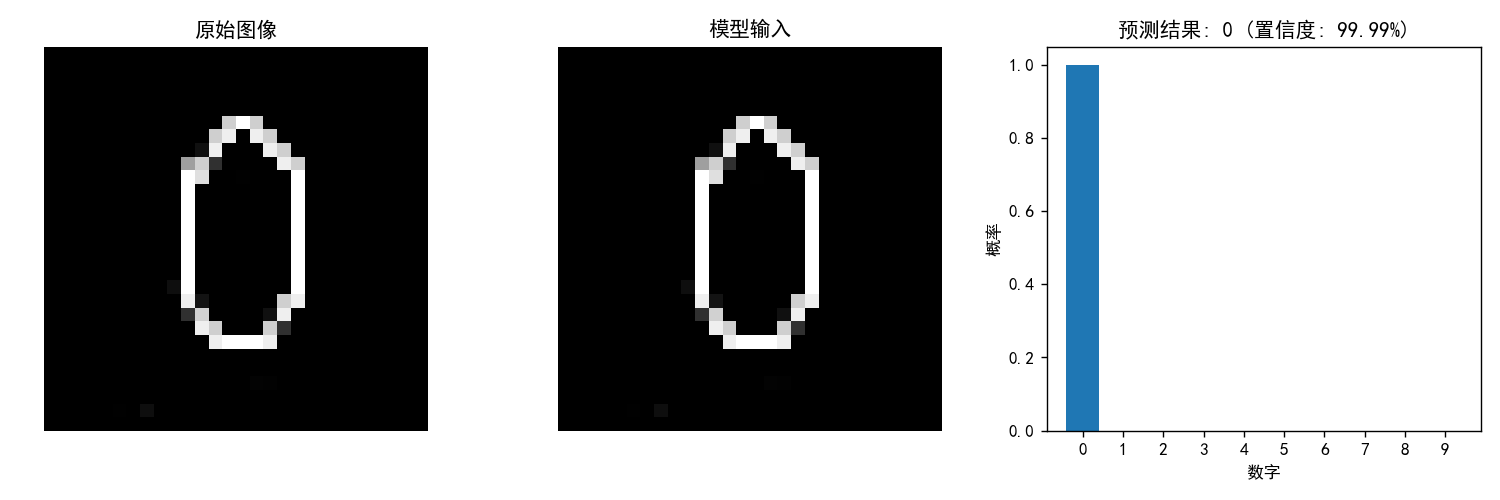

        预测0的置信度为99.99%

        预测7的置信度为92.33%（尽管这个“7”写的很不好但是并不影响预测结果）

---

四 ，总结

        卷积神经网络（CNN）在图像分类中相比全连接网络（FNN）具有显著优势：通过局部连接和权重共享机制，CNN 大幅减少参数量，避免全连接网络因输入维度高导致的参数爆炸问题，计算效率更高且不易过拟合；CNN 通过卷积核逐层提取图像的局部特征（如边缘、纹理），结合池化层的平移不变性，能自动学习从低级到高级的层级化语义特征，而全连接网络将图像展平为向量，完全忽略像素空间关系，需依赖人工特征或大量数据学习；此外，CNN 的卷积结构天然具备正则化效果，对数据量需求更低，训练速度更快，且通过可视化卷积核和特征图可直观解释其对图像模式的捕捉过程，而全连接网络的特征表示缺乏可解释性。

---

五，完整代码

5.1 模型训练部分代码

import torch  # 导入PyTorch库，用于深度学习
import torch.nn as nn  # 导入PyTorch的神经网络模块
import torch.optim as optim  # 导入PyTorch的优化器模块
from torchvision import datasets, transforms  # 从torchvision导入数据集和数据变换模块
from torch.utils.data import DataLoader  # 导入数据加载器模块

# 定义CNN模型
class CNN(nn.Module):
    def __init__(self):
        super(CNN, self).__init__()  # 调用父类的初始化方法
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3)  # 定义第一个卷积层，输入通道1，输出通道32，卷积核大小3x3
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3)  # 定义第二个卷积层，输入通道32，输出通道64，卷积核大小3x3
        self.pool = nn.MaxPool2d(2, 2)  # 定义最大池化层，池化核大小2x2
        self.dropout1 = nn.Dropout2d(0.25)  # 定义第一个Dropout层，随机丢弃25%的神经元
        self.fc1 = nn.Linear(64 * 12 * 12, 128)  # 定义第一个全连接层，输入维度64*12*12，输出维度128
        self.dropout2 = nn.Dropout(0.5)  # 定义第二个Dropout层，随机丢弃50%的神经元
        self.fc2 = nn.Linear(128, 10)  # 定义输出层，输入维度128，输出维度10（对应10个数字类别）

    def forward(self, x):
        x = torch.relu(self.conv1(x))  # 对第一个卷积层的输出应用ReLU激活函数
        x = self.pool(torch.relu(self.conv2(x)))  # 对第二个卷积层的输出应用ReLU激活函数，然后进行最大池化
        x = self.dropout1(x)  # 应用第一个Dropout层
        x = x.view(-1, 64 * 12 * 12)  # 将张量展平为一维向量，-1表示自动推断批次维度
        x = torch.relu(self.fc1(x))  # 对第一个全连接层的输出应用ReLU激活函数
        x = self.dropout2(x)  # 应用第二个Dropout层
        x = self.fc2(x)  # 通过输出层
        return x  # 返回模型的输出

# 数据预处理
transform = transforms.Compose([
    transforms.ToTensor(),  # 将图像转换为张量
    transforms.Normalize((0.1307,), (0.3081,))  # 使用MNIST数据集的均值和标准差进行归一化
])

# 加载数据
train_dataset = datasets.MNIST('data', train=True, download=True, transform=transform)  # 加载MNIST训练数据集
train_loader = DataLoader(train_dataset, batch_size=64, shuffle=True)  # 创建数据加载器，批次大小为64，打乱数据

# 初始化模型、损失函数和优化器
model = CNN()  # 创建CNN模型实例
criterion = nn.CrossEntropyLoss()  # 定义交叉熵损失函数
optimizer = optim.Adam(model.parameters(), lr=0.001)  # 定义Adam优化器，学习率为0.001

# 训练模型
def train(epochs):
    model.train()  # 设置模型为训练模式
    for epoch in range(epochs):  # 进行指定轮数的训练
        running_loss = 0.0  # 初始化本轮的损失累加器
        for batch_idx, (data, target) in enumerate(train_loader):  # 遍历数据加载器中的每个批次
            optimizer.zero_grad()  # 梯度清零
            output = model(data)  # 前向传播，计算模型输出
            loss = criterion(output, target)  # 计算损失
            loss.backward()  # 反向传播，计算梯度
            optimizer.step()  # 更新模型参数
            running_loss += loss.item()  # 累加当前批次的损失

            if batch_idx % 100 == 0:  # 每100个批次打印一次损失
                print(f'Epoch {epoch + 1}, Batch {batch_idx}, Loss: {loss.item():.6f}')

        print(f'Epoch {epoch + 1} completed, Average Loss: {running_loss / len(train_loader):.6f}')  # 打印本轮平均损失

# 执行训练并保存模型
if __name__ == '__main__':
    train(epochs=5)  # 调用训练函数，训练5轮
    torch.save(model.state_dict(),'mnist_cnn_model.pth')  # 保存模型的参数
    print("模型已保存为: mnist_cnn_model.pth")  # 打印保存模型的信息

5.2 模型测试部分代码

# 导入PyTorch深度学习框架及其神经网络模块
import torch
import torch.nn as nn
# 导入torchvision的图像变换工具
from torchvision import transforms
# 导入PIL库用于图像处理
from PIL import Image
# 导入matplotlib用于可视化
import matplotlib.pyplot as plt
# 导入numpy用于数值计算
import numpy as np
# 导入os模块用于文件和路径操作
import os

# 设置matplotlib的字体，确保中文正常显示
plt.rcParams['font.sans-serif'] = ['SimHei', 'WenQuanYi Micro Hei', 'Heiti TC']
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题


# 定义与训练时相同的CNN模型架构
class CNN(nn.Module):
    def __init__(self):
        # 调用父类初始化方法
        super(CNN, self).__init__()
        # 第一个卷积层：输入1通道(灰度图)，输出32通道，卷积核3x3
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3)
        # 第二个卷积层：输入32通道，输出64通道，卷积核3x3
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3)
        # 最大池化层：核大小2x2，步长2
        self.pool = nn.MaxPool2d(2, 2)
        # Dropout层：训练时随机丢弃25%的神经元，防止过拟合
        self.dropout1 = nn.Dropout2d(0.25)
        # 第一个全连接层：输入维度64*12*12，输出128
        self.fc1 = nn.Linear(64 * 12 * 12, 128)
        # Dropout层：训练时随机丢弃50%的神经元
        self.dropout2 = nn.Dropout(0.5)
        # 输出层：输入128，输出10个类别(对应0-9数字)
        self.fc2 = nn.Linear(128, 10)

    def forward(self, x):
        # 第一层卷积+ReLU激活
        x = torch.relu(self.conv1(x))
        # 第二层卷积+ReLU激活+池化
        x = self.pool(torch.relu(self.conv2(x)))
        # 应用Dropout
        x = self.dropout1(x)
        # 将多维张量展平为一维向量(64*12*12)
        x = x.view(-1, 64 * 12 * 12)
        # 第一个全连接层+ReLU激活
        x = torch.relu(self.fc1(x))
        # 应用Dropout
        x = self.dropout2(x)
        # 输出层，得到未归一化的预测分数
        x = self.fc2(x)
        return x


def preprocess_image(image_path):
    """预处理自定义图像，使其符合模型输入要求"""
    # 打开图像并转换为灰度图(单通道)
    image = Image.open(image_path).convert('L')

    # 调整图像大小为28x28像素(如果不是)
    if image.size != (28, 28):
        image = image.resize((28, 28), Image.Resampling.LANCZOS)

    # 将PIL图像转换为numpy数组以便处理
    img_array = np.array(image)

    # 预处理：二值化和颜色反转
    # MNIST数据集中数字为白色(255)，背景为黑色(0)
    if img_array.mean() > 127:  # 如果平均像素值大于127，说明可能是黑底白字
        img_array = 255 - img_array  # 颜色反转

    # 将numpy数组转换为PyTorch张量并添加批次维度
    img_tensor = transforms.ToTensor()(img_array).unsqueeze(0)
    # 使用MNIST数据集的均值和标准差进行归一化
    img_tensor = transforms.Normalize((0.1307,), (0.3081,))(img_tensor)

    return image, img_tensor  # 返回原始图像和处理后的张量


def predict_digit(image_path):
    """预测自定义图像中的数字"""
    # 创建模型实例
    model = CNN()
    # 加载预训练模型权重
    model.load_state_dict(torch.load('mnist_cnn_model.pth'))
    # 设置模型为评估模式(关闭Dropout等训练特有的层)
    model.eval()

    # 预处理输入图像
    original_img, img_tensor = preprocess_image(image_path)

    # 预测过程，不计算梯度以提高效率
    with torch.no_grad():
        # 前向传播，得到模型输出
        output = model(img_tensor)
        # 应用softmax将输出转换为概率分布
        probabilities = torch.softmax(output, dim=1)
        # 获取最高概率及其对应的数字类别
        confidence, predicted = torch.max(probabilities, 1)

    # 创建可视化窗口
    plt.figure(figsize=(12, 4))

    # 子图1：显示原始输入图像
    plt.subplot(1, 3, 1)
    plt.imshow(original_img, cmap='gray')
    plt.title('原始图像')
    plt.axis('off')  # 关闭坐标轴显示

    # 子图2：显示模型实际输入(归一化后的图像)
    plt.subplot(1, 3, 2)
    plt.imshow(img_tensor[0][0], cmap='gray')
    plt.title('模型输入')
    plt.axis('off')

    # 子图3：显示预测结果和置信度条形图
    plt.subplot(1, 3, 3)
    plt.bar(range(10), probabilities[0].numpy())
    plt.xticks(range(10))  # 设置x轴刻度为0-9
    plt.title(f'预测结果: {predicted.item()} (置信度: {confidence.item() * 100:.2f}%)')
    plt.xlabel('数字')
    plt.ylabel('概率')

    # 自动调整子图布局
    plt.tight_layout()
    # 显示图像
    plt.show()

    # 返回预测结果和置信度
    return predicted.item(), confidence.item() * 100


if __name__ == '__main__':
    # 指定要测试的图像路径，请替换为实际路径
    image_path = r"C:\Users\10532\Desktop\Study\test\Untitled.png"

    # 检查文件是否存在
    if not os.path.exists(image_path):
        print(f"错误：文件 '{image_path}' 不存在")
    else:
        # 执行预测
        digit, confidence = predict_digit(image_path)
        print(f"预测结果: {digit}，置信度: {confidence:.2f}%")
