STL-to-ASCII-Generator 实用教程

news2025/5/13 12:51:48

参阅：STL-to-ASCII-Generator 使用教程

开源项目网址下载 STL-to-ASCII-Generator-main.zip 解压到 D:\js\
index.html 如下

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta id="ascii" name="viewport" content="width=device-width,initial-scale=1,maximum-scale=1">
    <title>STL To ASCII Generator</title>
    <script defer="defer" src="bundle.5f6951b3191a2214dc44.js"></script>
    <link href="main.css" rel="stylesheet">
  </head>
  <body>
    <form method="post" enctype="multipart/form-data" data-html2canvas-ignore="true">
      <div id="top">
        <input id="file-selector" name="files[]" style="display:none" type="file">
        <input type="button" id="input-button" value="Upload STL" accept=".stl" onclick='document.getElementById("file-selector").click()'>
        <input id="lightDark" type="button" value="Dark/Light Mode">
        <input id="rotateButton" type="button" value="Rotate">
        <input id="clipboardASCII" type="button" value="Copy to Clipboard">
        <input id="copyASCII" type="button" value="Download Text File"><br>
        <input id="newASCII" size="12" value="Custom Text" onkeydown="return 13!=event.keyCode">
        <input id="updateASCII" type="button" value="Update ASCII">
        <input id="resetASCII" type="button" value="Reset ASCII">
        <input id="screenshotButton" type="button" value="Screenshot">
        <script>
          /Android|webOS|iPhone|iPad|iPod|BlackBerry|IEMobile|Opera Mini/i.test(navigator.userAgent) && (
          document.getElementById("screenshotButton").style.display = "none",
          document.getElementById("input-button").style.display = "none",
          document.getElementById("copyASCII").style.display = "none",
          document.getElementById("clipboardASCII").style.display = "none"
          )
        </script>
      </div>
      <div id="kofi">
        <br><br><br>
        <p>STL to ASCII Generator</p>
        <p style="font-family:'Courier New'">Andrew Sink - 2022</p>
        <p style="font-size:13px;font-family:'Courier New'">Full Code Available on <a href="https://github.com/AndrewSink/STL-to-ASCII-Generator">Github</a></p>
        <script src="https://storage.ko-fi.com/cdn/widget/Widget_2.js"></script>
        <script>
          kofiwidget2.init("Want to buy me a coffee?","#29abe0","A0A35L8LW"),
          kofiwidget2.draw()
        </script>
      </div>
    </form>
  </body>
</html>

运行 cmd
cd \js\STL-to-ASCII-Generator-main
运行 python -m http.server

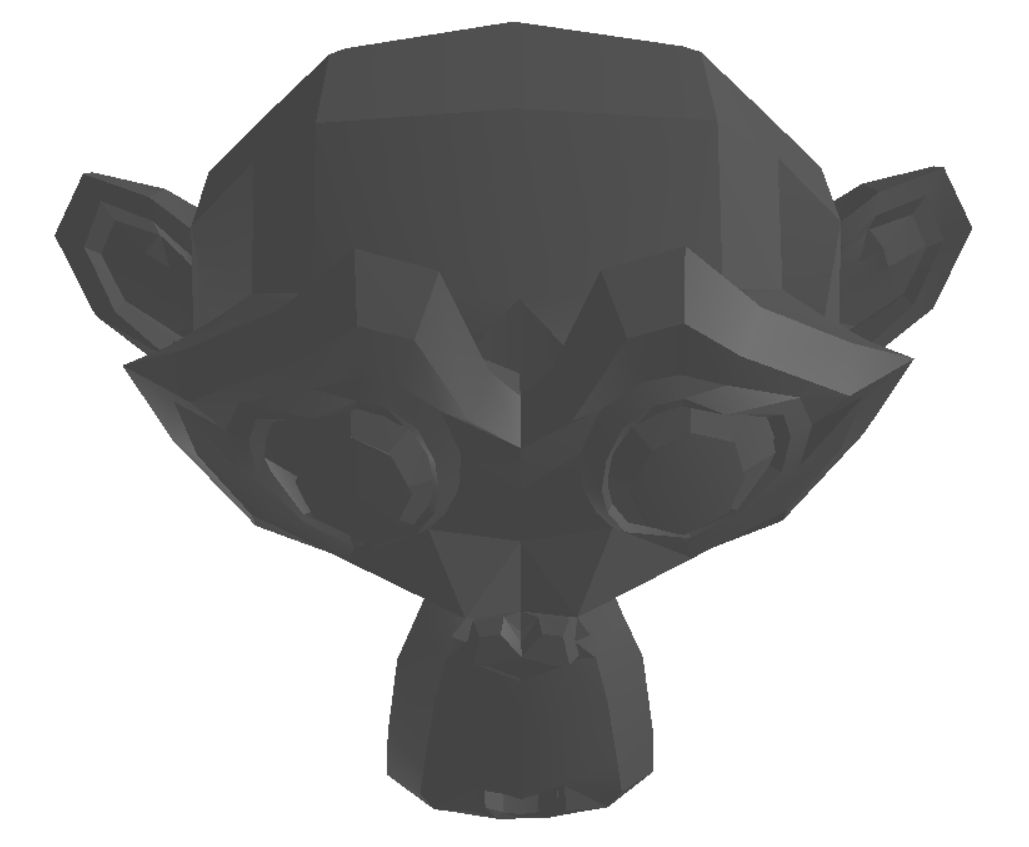

STL 原图：

访问 http://localhost:8000

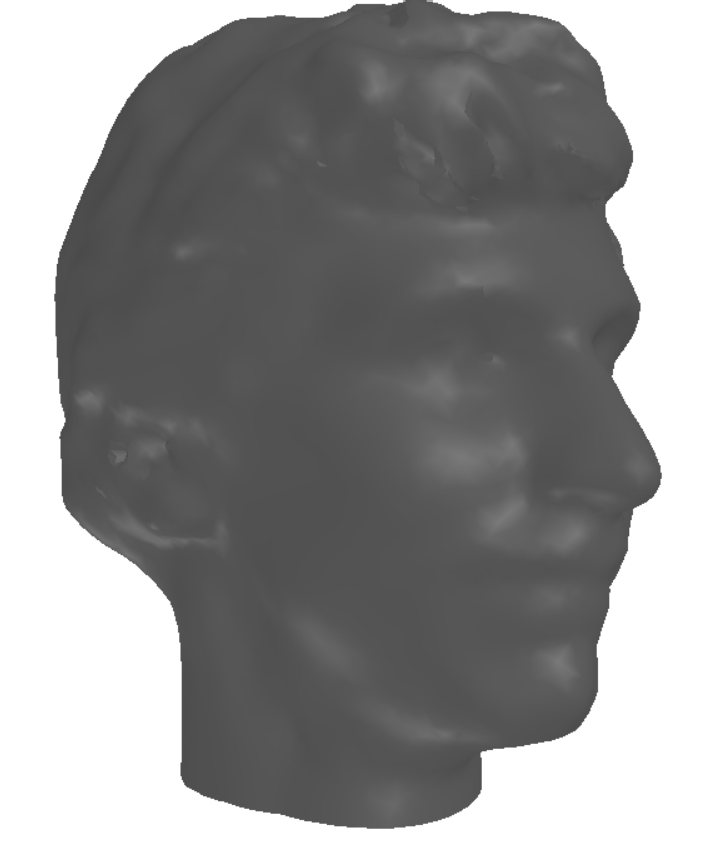

点击【Upload STL】，上传 D:\js\STL-to-ASCII-Generator-main\models\test.stl

参阅：STL-to-ASCII-Generator 项目常见问题解决方案

1. 问题：无法正确上传 STL 文件
解决步骤：

检查文件格式：确保上传的文件是标准的 STL 格式文件。STL 文件通常有两种格式：二进制和 ASCII。此项目支持的是 ASCII 格式的 STL 文件。
文件大小限制：检查文件大小是否超过浏览器或服务器的限制。如果文件过大，可以尝试压缩文件或使用其他工具进行处理。
浏览器兼容性：确保使用的浏览器支持文件上传功能。推荐使用最新版本的 Chrome、Firefox 或 Edge 浏览器。

参阅：STL-to-ASCII-Generator 编程技术分析

blender 如何导出 ASCII 格式的 STL 文件？

在 Blender 中导出 ASCII 格式的 STL 文件非常简单，只需按照以下步骤操作：

步骤 1：打开或创建 3D 模型
首先，在 Blender 中打开你想要导出的模型，或创建一个新模型。

步骤 2：进入导出界面
点击顶部菜单：
文件 → 导出 → 立体光刻 (.stl)
或直接按 Ctrl + Shift + S 并选择 STL 格式。

步骤 3：设置导出选项
在导出对话框中，找到并勾选以下关键选项：

1.文件格式
确保选择 ASCII（默认可能是二进制）。

2.对象选项
- 选择导出所选对象或全部对象。
- 勾选应用变换以确保模型的位置、旋转和缩放正确。

3.网格选项
- 勾选仅可见以排除隐藏对象。
- 根据需要调整三角测量（通常保持默认）。

步骤 4：确认导出路径并保存
- 选择保存位置和文件名。
- 点击导出 STL 按钮完成导出。

验证 ASCII 格式
导出后，用文本编辑器（如 Notepad、VS Code）打开 STL 文件，检查内容是否类似以下格式：

solid Export
  facet normal 0.000000e+00 0.000000e+00 1.000000e+00
    outer loop
      vertex 1.000000e+00 1.000000e+00 0.000000e+00
      vertex -1.000000e+00 1.000000e+00 0.000000e+00
      vertex -1.000000e+00 -1.000000e+00 0.000000e+00
    endloop
  endfacet
  # 更多面片...
endsolid Export

如果文件内容是人类可读的文本而非乱码，则表示导出为 ASCII 格式成功。

常见问题
1.文件体积过大
ASCII STL 比二进制 STL 体积大 2 - 3 倍，适合调试或需要文本编辑的场景。

2.导出后模型异常
确保勾选应用变换，否则模型可能出现缩放或旋转错误。

3.导出空白文件
检查是否有选中的对象，或尝试切换所选对象/全部对象选项。

通过以上步骤，你可以轻松在 Blender 中导出 ASCII 格式的 STL 文件，方便后续在其他软件（如 ASCII - to - STL 生成器）中处理。
