架构图是架构师最重要的沟通和规划工具之一，它如同行军地图般指导着整个软件系统的构建与演进。本文系统性地探讨了软件架构图设计的全面方法论，提出横向与纵向双维度的设计框架。横向设计关注模块间的业务、数据与重要性关系，纵向设计则采用多层次抽象方法从系统上下文到代码逻辑进行递进式表达。为软件架构师提供了一套完整的架构可视化指导方案，有助于提高软件设计质量与团队沟通效率。

一 横向设计

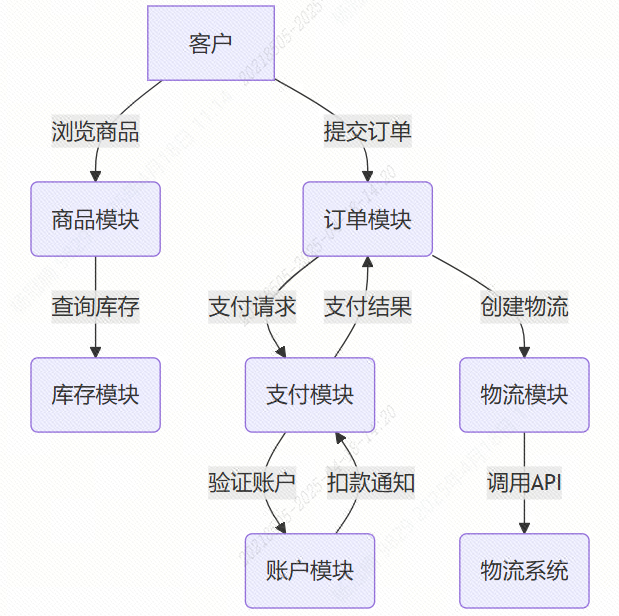

1.1 基于业务流程的用例图设计

业务流程是软件系统的核心驱动力，以用例图形式展现模块关系能够直观反映业务价值流。在实践中，我们推荐采用以下步骤：

1. 识别关键业务参与者：明确系统与外部角色（用户、外部系统）的交互边界

2. 定义核心业务用例：每个用例代表一个完整的业务价值交付单元

3. 建立模块-用例映射：将系统模块按照其支持的用例进行组织

4. 标注交互协议：在连接线上注明接口协议（REST、gRPC等）和数据格式

1.2 基于数据流和行为流的模块连接

系统的动态特性通过数据流和行为流得以体现，这种设计视角对性能优化和故障排查尤为重要：

• 数据流设计：采用有向图表示法，节点代表数据处理模块，边代表数据流向，可标注数据格式和传输频率。例如，日志采集系统可表示为：客户端→日志收集器→消息队列→流处理器→存储集群

• 行为流设计：使用序列图或状态图展示关键业务流程中的模块协作，特别适用于事件驱动架构。在微服务场景下，需明确标注跨服务调用和补偿机制

• 依赖关系矩阵：构建N×N的模块依赖矩阵，识别循环依赖和过度耦合点，为模块重构提供依据

研究表明，良好的数据流设计可使系统吞吐量提升30%以上，同时降低50%的集成错误率。

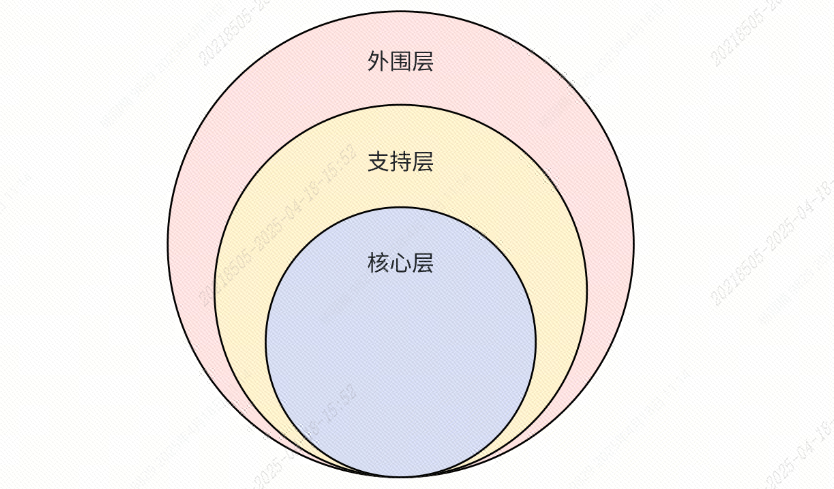

1.3 基于重要性的模块分层设计

模块重要性分层是控制架构复杂度的有效手段，我们提出多级分层模型：

1. 核心层：包含业务域模型和关键基础设施（如支付引擎、认证中心），变更需架构委员会审批

2. 支持层：实现非核心业务功能的模块（如报表生成、通知服务），允许团队自主演进

3. 外围层：辅助性工具和适配器（如第三方API封装），可频繁调整

二 纵向设计

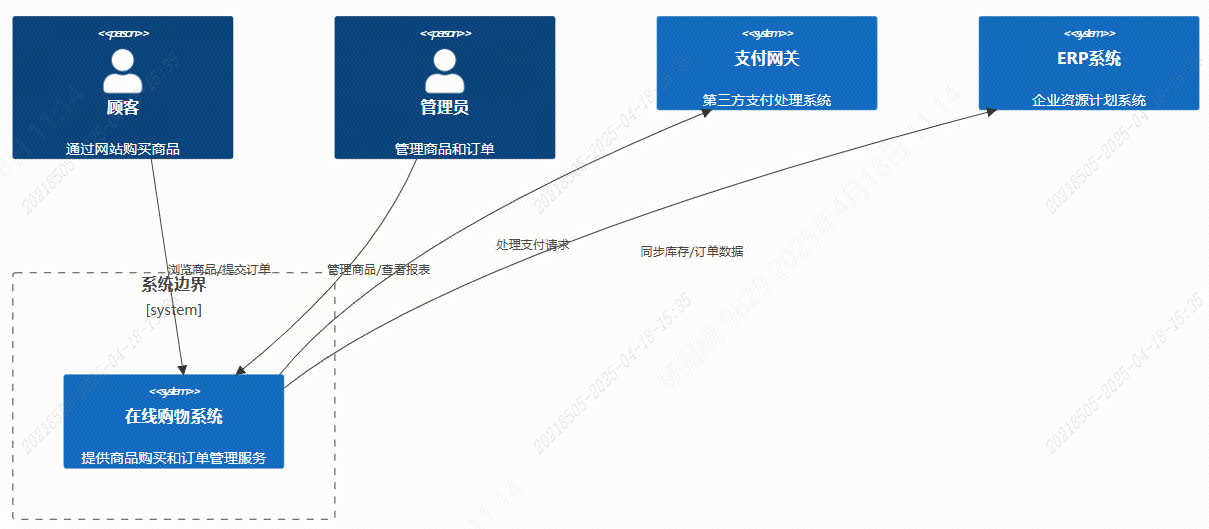

2.1 系统鸟瞰图设计

系统上下文图是架构设计的起点，我们推荐采用以下最佳实践：

• 明确系统边界：使用清晰的边界框区分系统内外部元素

• 分类外部实体：将外部交互对象分为用户角色（Persona）、外部系统（Up/Downstream）和设备（IoT）

• 标注关键协议：对每个连接线标注交互协议和技术栈，如"HTTPS/OAuth2.0"

• 标识数据流向：使用箭头方向表示数据主导流向，双向交互需拆分表示

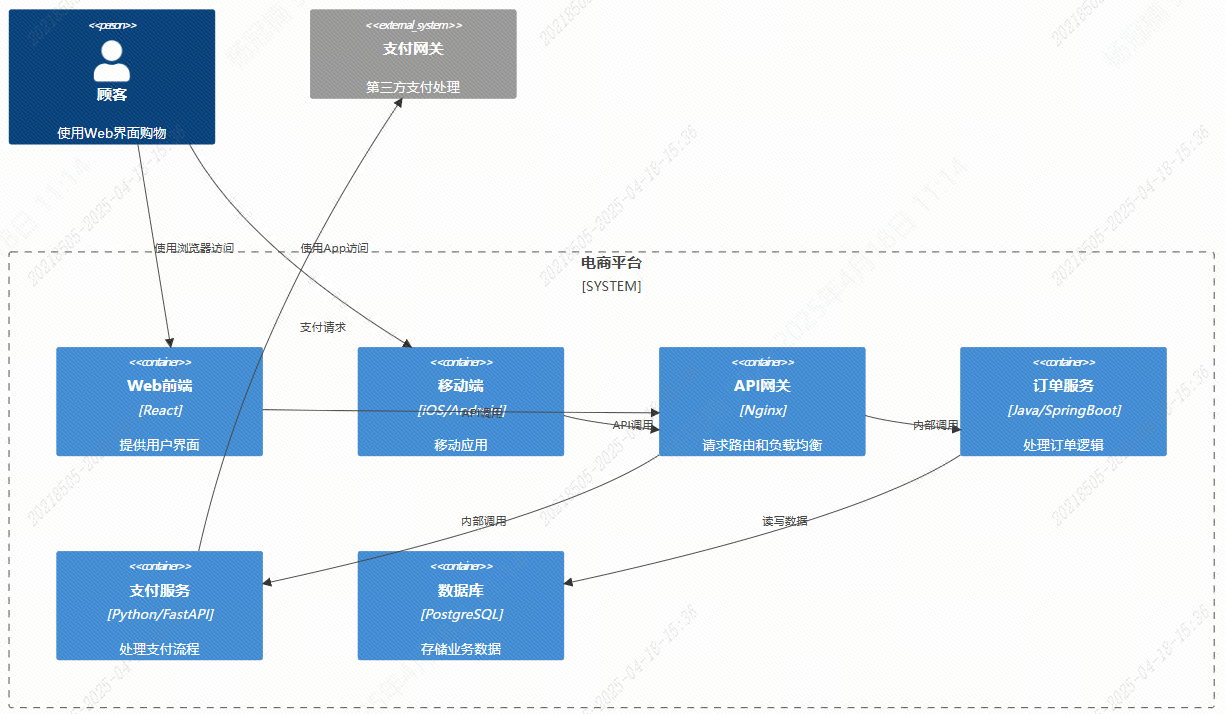

2.2 技术轮廓图设计

容器级设计是现代云原生架构的关键视图，应包含：

• 运行单元划分：明确容器（Docker）、Pod（Kubernetes）或服务器less函数的边界

• 资源标注：标注每个运行单元的CPU/Memory配额和横向扩展策略

• 网络拓扑：展示VPC、子网、安全组等网络隔离策略

• 持久化方案：区分临时存储、关系型数据库和NoSQL存储

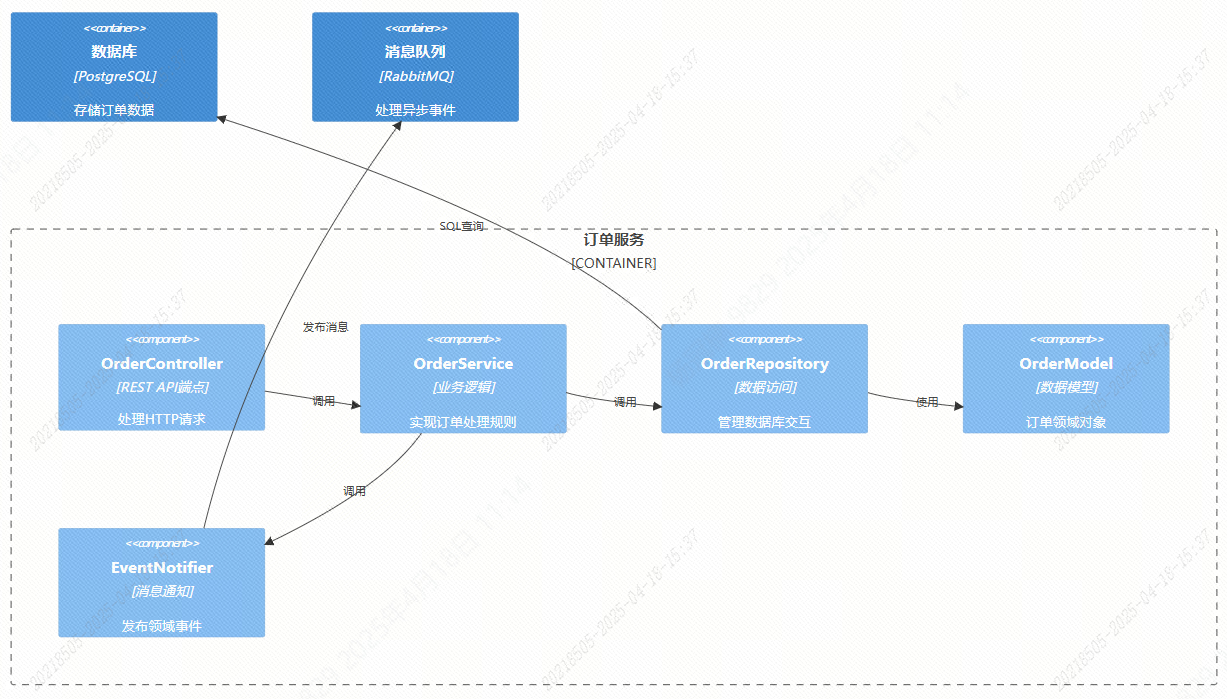

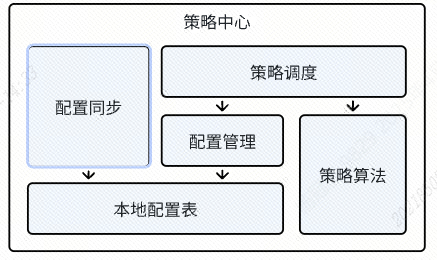

2.3 代码模块图设计

代码组织视图是开发团队的核心参考，应体现：

• 模块化原则：遵循高内聚低耦合，使用Maven模块、NPM包或Cargo crate等语言特有机制

• 依赖可视化：使用工具（如Dependabot）生成依赖图，识别版本冲突

• 分层结构：典型分为表现层、应用层、领域层和基础设施层

• 代码度量：标注各模块的测试覆盖率、复杂度指标（Cyclomatic Complexity）

2.4 关键逻辑图设计

针对核心算法和复杂业务流程，需进行最细粒度设计：

• 算法流程图：使用标准符号表示条件分支、循环和异常处理

• 状态机图：对具有复杂状态转换的逻辑（如订单生命周期）特别有效

• 数据变换图：展示数据在各处理阶段的格式转换，如ETL管道

• 性能热点标注：标识已知的性能关键路径和优化点

最后

本文提出的双维度架构图设计方法，通过横向的业务流程表达和纵向的抽象层次递进，为复杂软件系统提供了全面的可视化解决方案
