三极管与mos管的高低电平导通判断
（1）三极管的高低电平导通判断

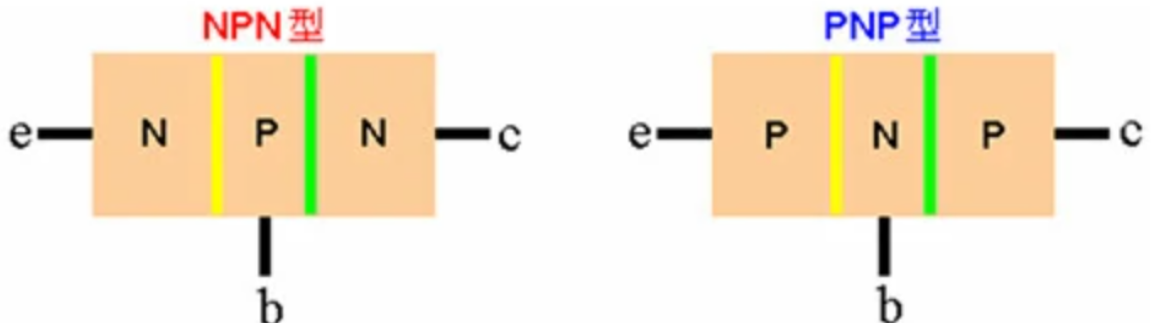

三极管中有2个PN结，分别称为发射结和集电极结，按材料划分为硅材料三极管（硅管），锗材料三极管（锗管），按极性可分为NPN型，PNP型。

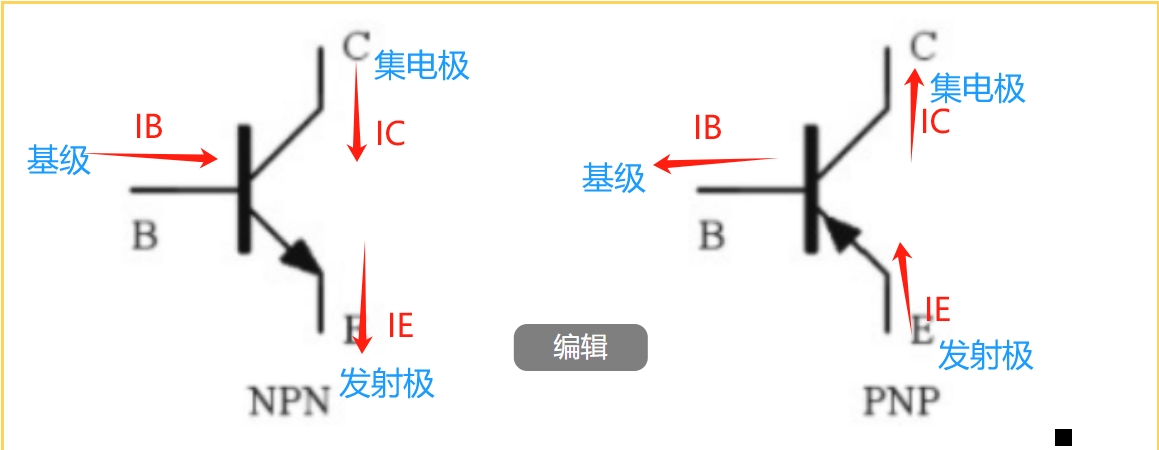

三极管是电流控制电流器件，是一种三端有源器件，三个电极分别为基级（记为B）,集电极（记为C）,发射极 (记为E),基级是控制级，集电极是受控级，是使用基级电流IB的大小控制集电极IC的大小。
-
三极管典型电路分析

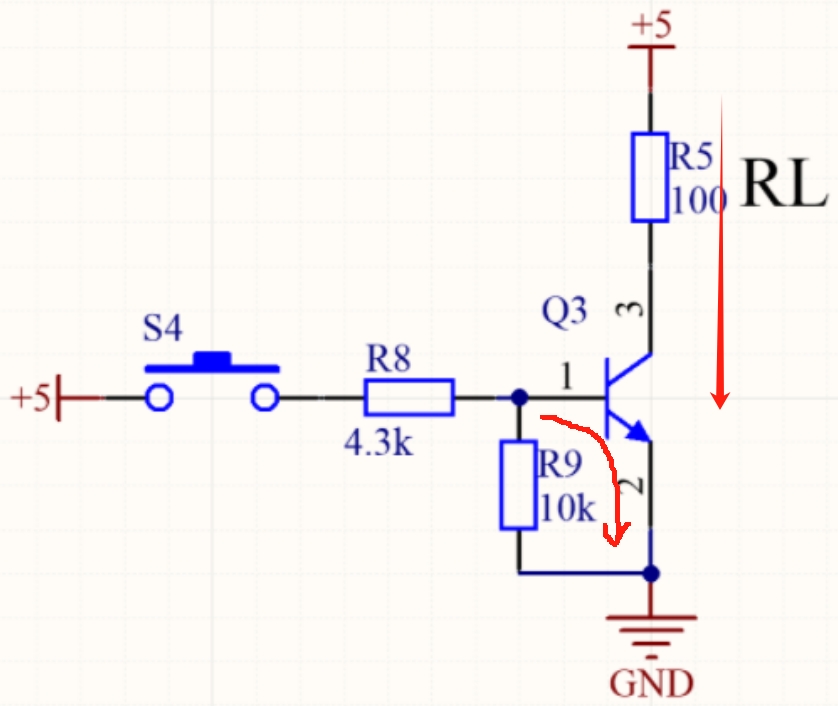

NPN三极管开关电路：
IB和IC都流向IE，根据电流方向IE要接GND,所以是高电平导通
1流向2（高电平导通）1为控制级
3流向2 3接VCC
2接GND

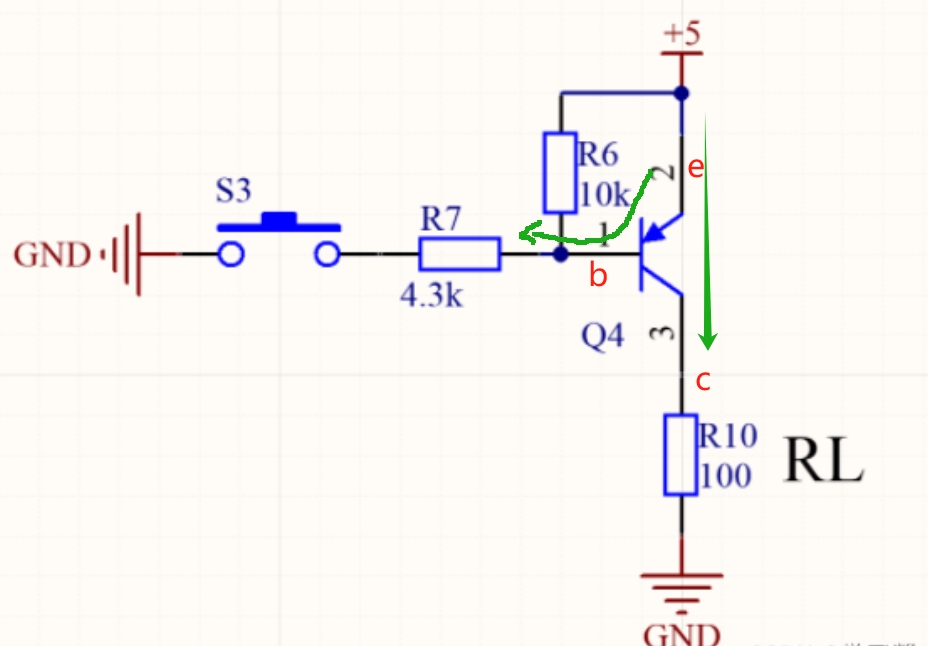

PNP三极管开关电路：
IB跟IC都流出IE,根据电流方向IE要接VCC， 所以是高电平导通
2流向1 (低电平导通) 1为控制级
2流向3（高电平导通）
3接GND
NPN三极管驱动蜂鸣器电路：
1流向2（高电平导通）
3流向2（高电平导通）
2接GND
