基于51单片机的出租车计价器proteus仿真原理图PCB

news2025/7/12 11:22:51

功能：
0.本系统采用STC89C52作为单片机
1.LCD1602液晶显示有四个状态
a) 时间显示
b) 时间设置
c) 计价器显示
d) 计价器设置
2.按键切换四个不同显示状态
3.默认为时间显示状态，长按’切换‘键切换至计价器模式
4.在时间显示状态下按‘设置’键可设置时间
5.在计价器显示状态下按’设置‘键可进入收费标准设置
6.设定值支持掉电保护
7.上电过程中按下“设置”键可重置参数
8.采用DC002作为电源接口可直接输入5V给整个系统供电

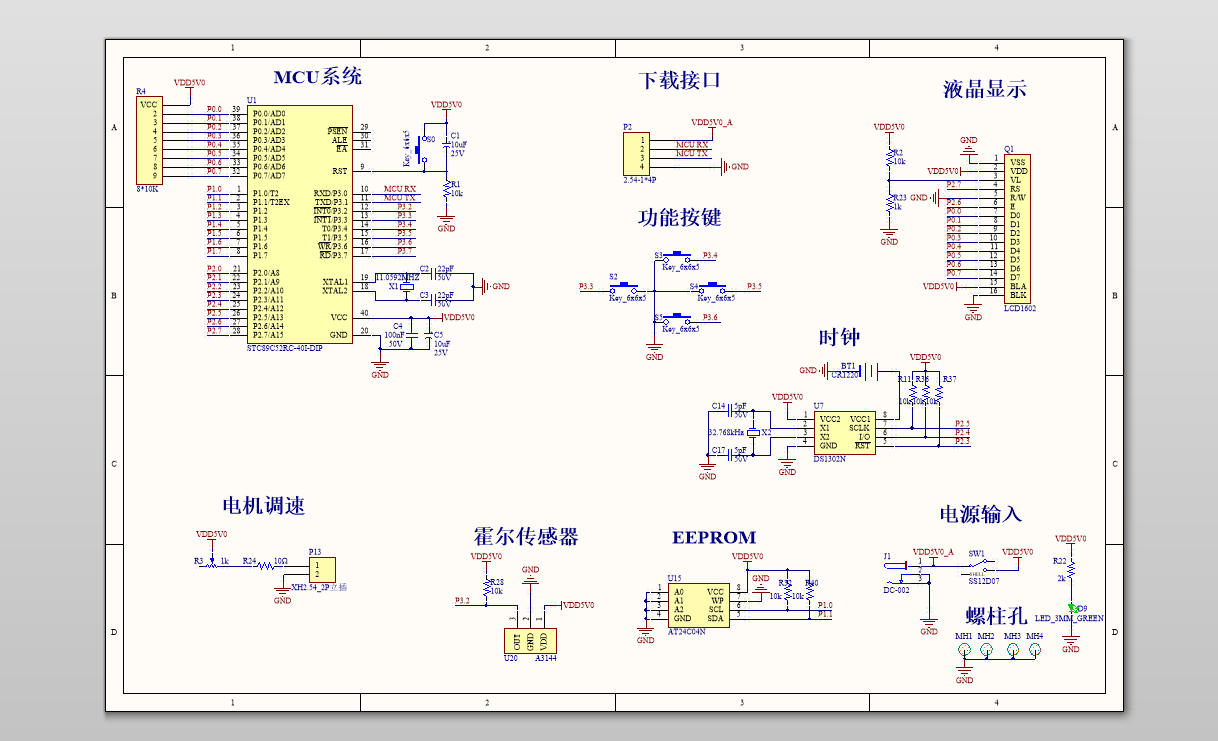

原理图：

在这里插入图片描述

PCB ：
在这里插入图片描述

主程序：

//头函数声明
#include <reg52.h>
#include "lcd.h"
#include "date.h"
#include "ds1302.h"
#include "at24c02.h"

#define DISP_TIME 0
#define DISP_PRICE 1
#define DISP_AJUST_PRICE 2

//键盘定义
sbit KEY_MODE = P3^5; //模式切换
sbit KEY_SUB  = P3^6;	//减按键
sbit KEY_ADD  = P3^4;	//加按键
sbit KEY_SET  = P3^3;	//万年历模式时：设置时间信息。计价器模式时：设置单价

unsigned char mode = DISP_TIME;
//时钟屏幕调整
unsigned char setTimeLocation = 0;  //设定时间位置
unsigned char setFlag = 0; //设置标志
//价格调整
unsigned char setPriceLocation = 0; //设定价格位置

//计价器参数
unsigned int dayFlagfallPrice = 2; //白天起步价
unsigned int nightFlagfallPrice = 10; //夜晚起步价
unsigned int distUnitPrice = 3; //公里价格
unsigned int timeUnitPrice = 1; //时间价格
unsigned int totalPrice = 0; //总价
unsigned long dist = 0; //单位：0.01公里
unsigned long distkm = 0; //单位：公里
long timeOneSecond = 0;	//单位：秒
long timeOneMinute = 0;	//单位：分
unsigned int exintCnt = 0; //计数
unsigned char time50ms = 0; //50ms计数
unsigned int g_cnt = 0; //计数
bit isNightFlag = 0; //是否为夜晚
bit isTimeFlag = 1; //时间显示标志
bit isStartFlag = 0; //启动标志

//初始化定时器0
void InitTimer0();
//初始化定时器1
void InitTimer1();
//写初值到EEPROM
void Sets();
//从EEPROM读初值
void Reads();
//按键扫描
void KeyScan();
//价钱计算
void PriceCalc();
//初始化参数
void InitParam();

//主函数
void main()
{
	//初始化
	DS1302_Init();
	InitEEPROM();
	//Sets();
	//定时器初始化
	InitTimer0();
	InitTimer1();

	if (KEY_SET == 0) //初始化参数
	{
		DelayMs(20);
		if (KEY_SET == 0)
		{
			Sets();
			DS1302_Write_Time();
		}
		while(KEY_SET == 0);
	}
	else
	{
		Reads(); //读取初始参数
	}

	Init_LCD();

	IT0 = 1; //INT0负跳变触发
	EX0 = 0; //关闭外部中断
	EA = 1; //打开总中断
	//循环
	while(1)
	{
		//时钟模式
		if (mode == DISP_TIME)
		{
			TR1 = 0;
			//读时间
			if (setTimeLocation == 0)
			{
				//显示时间
				DS1302_Read_Time();
				Display_NYR(timeBufDec, setTimeLocation, 0);
			}
		}
		else if (mode == DISP_PRICE)
		{
			TR1 = 1;
			if (isStartFlag == 1)
			{
				TR0 = 1;
				EX0 = 1;
			}
			else
			{
				TR0 = 0;
				EX0 = 0;
			}

			if (timeBufDec[4] >= 23 || timeBufDec[4] < 7) //夜晚时间：23:00~7:00
			{
				isNightFlag = 1; //夜晚
			}
			else
			{
				isNightFlag = 0;
			}

			if (g_cnt % 10 == 0) //500ms更新一次数据
			{
				PriceCalc();
				Display_S(distUnitPrice, timeUnitPrice, totalPrice, dist / 10, timeOneSecond, isTimeFlag); //显示计价器信息
			}

		}
		KeyScan();
	}
}

//按键扫描处理
void KeyScan()
{
	unsigned int keyCnt = 0;

	if (KEY_SET == 0) //设置键按下
	{
		DelayMs(100);
		//调时
		if (KEY_SET == 0)
		{
			if (mode == DISP_TIME)
			{
				setTimeLocation++;
				if (setTimeLocation == 1)
				{
					setFlag = 1;
				}
				// 闪烁
				Display_NYR(timeBufDec, setTimeLocation, setFlag);
				if (setTimeLocation == 7)
				{
					setTimeLocation = 0;
					// 保存时间
					DS1302_Write_Time();
					Init_LCD();
				}
			}

			else if (mode == DISP_PRICE)
			{
				setPriceLocation++;
				if (setPriceLocation == 1)
				{
					mode = DISP_AJUST_PRICE;
					// 显示计价器价格
					Init_LCD_JGTZ();
					Display_D(dayFlagfallPrice, nightFlagfallPrice, distUnitPrice, setPriceLocation, timeUnitPrice);
				}
			}
			// 调价格
			else if (mode == DISP_AJUST_PRICE)
			{
				setPriceLocation++;
				Display_D(dayFlagfallPrice, nightFlagfallPrice, distUnitPrice, setPriceLocation, timeUnitPrice);
				if (setPriceLocation == 5)
				{
					mode = DISP_PRICE;
					isStartFlag = 0;
					InitParam();
					setPriceLocation = 0;
					// 参数初始化
					Sets();			// 保存
					Reads();		// 读初值
					TH0 = 0x4C;		//(65536 - 46080) / 256; //50ms
					TL0 = 0x00;		//(65536 - 46080) % 256; //50ms
					Init_LCD_JJQ(); // 显示计价器
				}
			}
		}
		while (KEY_SET == 0);
	}

	if (KEY_ADD == 0) //加键按下
	{
		DelayMs(180);
		//调时
		if (mode == DISP_TIME)
		{
			//年
			if (setTimeLocation == 1)
			{
				timeBufDec[1]++;
				if (timeBufDec[1] >= 100)
					timeBufDec[1] = 0;
			}
			//月
			else if (setTimeLocation == 2)
			{
				timeBufDec[2]++;
				if (timeBufDec[2] >= 13)
					timeBufDec[2] = 1;
			}
			//日
			else if (setTimeLocation == 3)
			{
				timeBufDec[3]++;
				if (timeBufDec[3] >= YDay(timeBufDec[1], timeBufDec[2]) + 1)
					timeBufDec[3] = 1;
			}
			//时
			else if (setTimeLocation == 4)
			{
				timeBufDec[4]++;
				if (timeBufDec[4] >= 24)
					timeBufDec[4] = 0;
			}
			//分
			else if (setTimeLocation == 5)
			{
				timeBufDec[5]++;
				if (timeBufDec[5] >= 60)
					timeBufDec[5] = 0;
			}
			//秒
			else if (setTimeLocation == 6)
			{
				timeBufDec[6]++;
				if (timeBufDec[6] >= 60)
					timeBufDec[6] = 0;
			}
			//显示
			if (setTimeLocation != 0)
				Display_NYR(timeBufDec, setTimeLocation, setFlag);
		}
		//调价
		else if (mode == DISP_AJUST_PRICE)
		{
			//单价
			if (setPriceLocation == 1)
			{
				distUnitPrice++;
				if (distUnitPrice > 999)
				{
					distUnitPrice = 1;
				}
			}
			//等待时间单价
			else if (setPriceLocation == 2)
			{
				timeUnitPrice++;
				if (timeUnitPrice > 999)
				{
					timeUnitPrice = 1;
				}
			}
			//夜间
			else if (setPriceLocation == 3)
			{
				nightFlagfallPrice++;
				if (nightFlagfallPrice > 999)
				{
					nightFlagfallPrice = 1;
				}
			}
			//白天
			else if (setPriceLocation == 4)
			{
				dayFlagfallPrice++;
				if (dayFlagfallPrice > 999)
				{
					dayFlagfallPrice = 1;
				}
			}
			Display_D(dayFlagfallPrice, nightFlagfallPrice, distUnitPrice, setPriceLocation, timeUnitPrice);
		}
		else if (mode == DISP_PRICE)
		{
			if (isStartFlag == 0)
			{
				InitParam();
			}
		}
		// while (KEY_ADD == 0);
	}


	if (KEY_SUB == 0) //减键按下
	{
		DelayMs(180);
		//调时
		if (mode == DISP_TIME)
		{
			//年
			if (setTimeLocation == 1)
			{
				if (timeBufDec[1] == 0)
					timeBufDec[1] = 100;
				timeBufDec[1]--;
			}
			//月
			else if (setTimeLocation == 2)
			{
				timeBufDec[2]--;
				if (timeBufDec[2] <= 0)
					timeBufDec[2] = 12;
			}
			//日
			else if (setTimeLocation == 3)
			{
				timeBufDec[3]--;
				if (timeBufDec[3] <= 0)
					timeBufDec[3] = YDay(timeBufDec[1], timeBufDec[2]);
			}
			//时
			else if (setTimeLocation == 4)
			{
				if (timeBufDec[4] == 0)
					timeBufDec[4] = 24;
				timeBufDec[4]--;
			}
			//分
			else if (setTimeLocation == 5)
			{
				if (timeBufDec[5] == 0)
					timeBufDec[5] = 60;
				timeBufDec[5]--;
			}
			//秒
			else if (setTimeLocation == 6)
			{
				if (timeBufDec[6] == 0)
					timeBufDec[6] = 60;
				timeBufDec[6]--;
			}
			//显示
			if (setTimeLocation != 0)
				Display_NYR(timeBufDec, setTimeLocation, setFlag);
		}
		//调价
		else if (mode == DISP_AJUST_PRICE)
		{
			//单价
			if (setPriceLocation == 1)
			{
				distUnitPrice--;
				if (distUnitPrice == 0)
				{
					distUnitPrice = 999;
				}
			}
			//等待时间单价
			else if (setPriceLocation == 2)
			{
				timeUnitPrice--;
				if (timeUnitPrice == 0)
				{
					timeUnitPrice = 999;
				}
			}
			//夜间
			else if (setPriceLocation == 3)
			{
				nightFlagfallPrice--;
				if (nightFlagfallPrice == 0)
				{
					nightFlagfallPrice = 999;
				}
			}
			//白天
			else if (setPriceLocation == 4)
			{
				dayFlagfallPrice--;
				if (dayFlagfallPrice == 0)
				{
					dayFlagfallPrice = 999;
				}
			}
			Display_D(dayFlagfallPrice, nightFlagfallPrice, distUnitPrice, setPriceLocation, timeUnitPrice);
		}
		else if (mode == DISP_PRICE)
		{
			if (isStartFlag == 0)
			{
				InitParam();
			}
		}
		// while (KEY_SUB == 0);
	}

仿真演示视频：
https://www.bilibili.com/video/BV1FP411c7oA/

实物演示视频：
https://www.bilibili.com/video/BV13G411w7LK/
