InnoDB之Undo log写入和恢复

1. 前言

为了实现事务的回滚和MVCC，InnoDB设计了Undo log模块，简单来说就是在修改记录前先记下日志，以便之后能将记录恢复成修改前的样子。针对insert、delete、update这三种不同的操作，InnoDB设计了不同类型的undo log，每个类型的undo log都有自己的格式，里面记录了撤销记录修改所必须的数据，InnoDB可以根据undo log将记录进行恢复。
和redo log一样，undo log也是要持久化到磁盘的，来看看InnoDB是如何存储undo log的吧。

2. FIL_PAGE_UNDO_LOG页

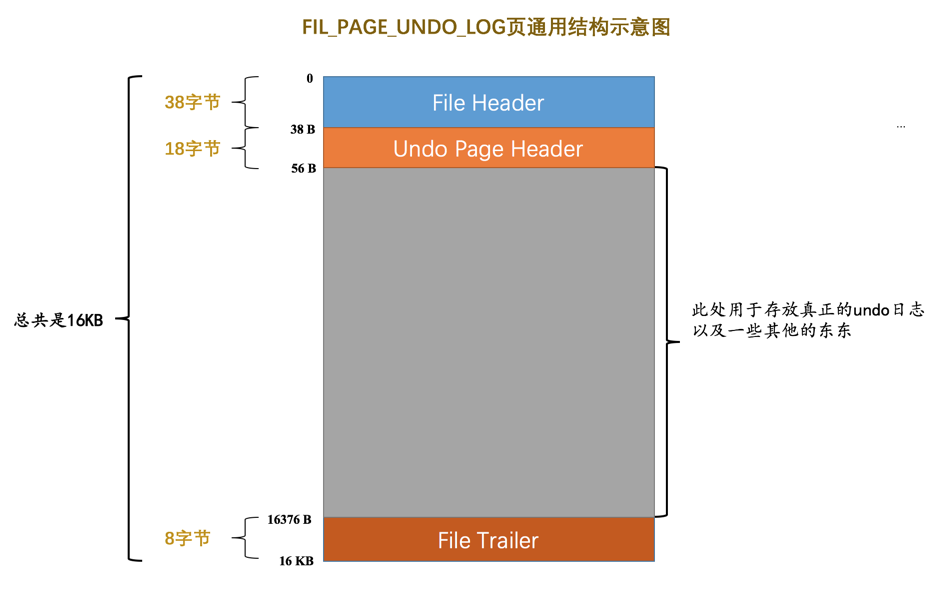

undo log和用户记录一样存在一个个页中，存储undo log的页面的类型是FIL_PAGE_UNDO_LOG，简称undo log页。

File Header和File Trailer是通用页结构了，不再赘述，重点关注Undo Page Header：

TRX_UNDO_PAGE_TYPE ：页面存储的undo log种类。

undo log分为两大类，分别是TRX_UNDO_INSERT和TRX_UNDO_UPDATE，前者代表记录的插入，后者代表记录的删除和更新。InnoDB规定两个大类的undo log不能混着存储在同一个页面。

insert类型的undo log事务提交后就没用了，可以直接释放。而update类型的undo log即使事务提交了，也不能立即释放，因为还要服务于MVCC。处理方式不同，自然分开存储要好一些。

TRX_UNDO_PAGE_START：第一条undo log在页面中的偏移量。
TRX_UNDO_PAGE_FREE：最后一条undo log结束时偏移量
TRX_UNDO_PAGE_NODE：List Node节点，用于将undo log页串联起来。

3. Undo log页链表

每对一条记录进行一次修改，都会对应1到2条undo log，一个事务可能会修改很多记录，也就会生成大量的undo log，如果一个undo log页装不下，就必须申请多个undo log页面，这些页面会串联成一条双向链表。

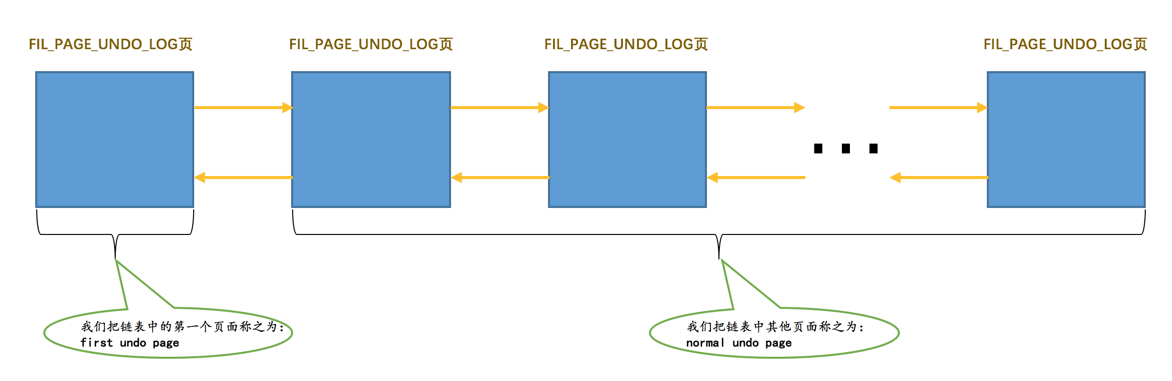

链表头节点页面被称为first undo page，其它页面称为normal undo page，它俩的区别是，first undo page除了存储undo log，还需要存储一些管理信息。

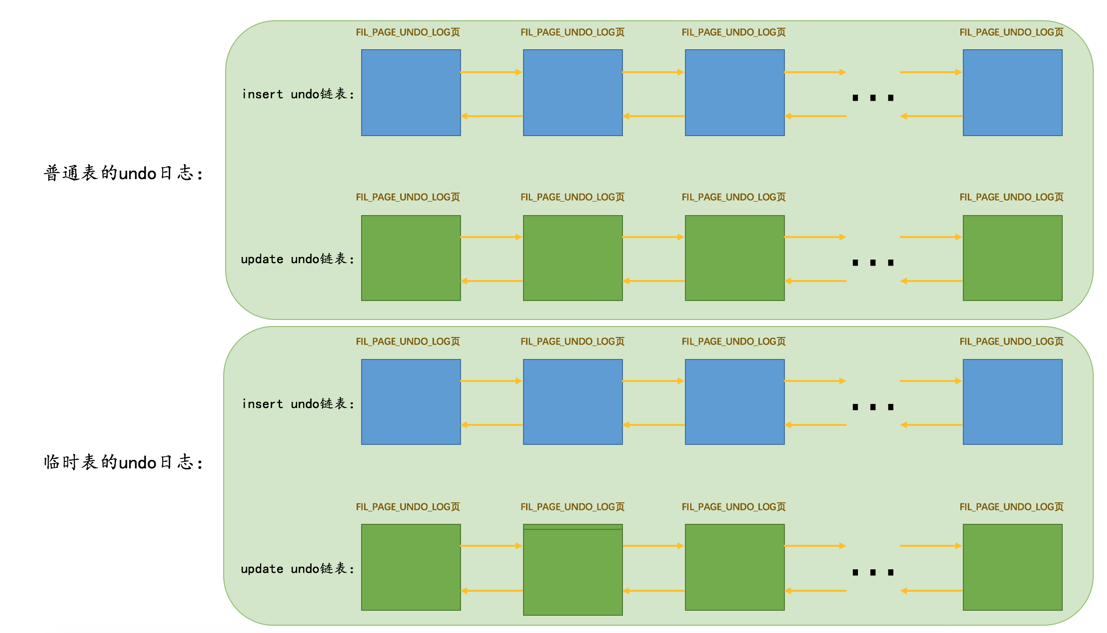

因为不同大类的undo log不能混着存储，所以一个事务必须有两条Undo log链表：insert undo链表和update undo链表。InnoDB又规定，对更新普通表产生的undo log与更新临时表产生的undo log也要分开存储，所以一个事务最多会分配4条undo log链表。

Undo log链表的分配策略是「按需分配」，为了节省资源，只有在用到时才会分配。如果一个事务没有对任何记录做修改，那么就不会分配Undo log链表。

4. Undo log写入

undo log是如何存储的？

4.1 Undo Log Segment Header

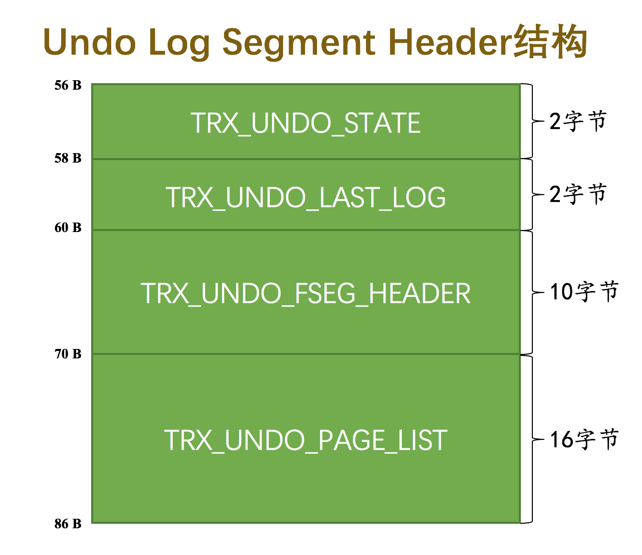

InnoDB规定每个 Undo页面链表都对应一个段，称之为Undo Log Segment，链表中的页面都是从段中申请的，所以链表里的first undo page存储了Undo Log Segment Header部分：

TRX_UNDO_STATE：链表状态。
- TRX_UNDO_ACTIVE：活跃，有事务正在往里写undo log。
- TRX_UNDO_CACHED：被缓存，链表等待被重用。
- TRX_UNDO_TO_FREE：空闲，insert undo log事务提交后就处于这种状态。
- TRX_UNDO_TO_PURGE：update undo log事务提交后不能被重用时处于这种状态。
- TRX_UNDO_PREPARED：包含处于PREPARE阶段的事务产生的 undo log。
TRX_UNDO_LAST_LOG：链表中最后一个Undo Log Header的位置。
TRX_UNDO_FSEG_HEADER：链表所属段的Segment Header信息。
TRX_UNDO_PAGE_LIST：链表基节点。

4.2 Undo Log Header

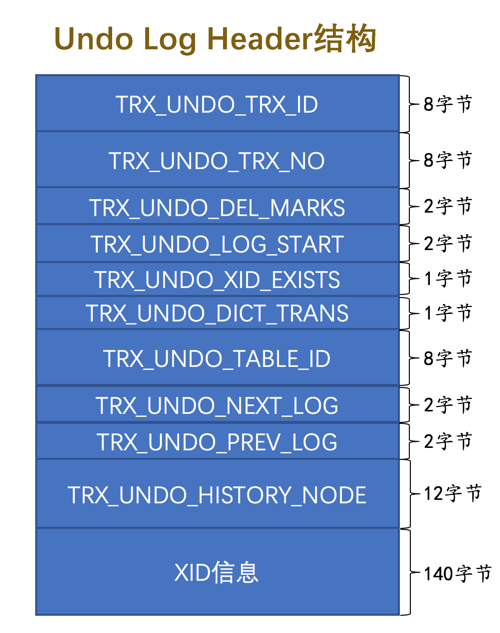

事务往Undo log页面写日志的过程就是直接往里追加，页面写完了就再申请一个新的页面继续写。InnoDB规定，一个事务向一条Undo log链表写入的日志为一组，由于Undo log链表会被重用，所以可能存在一条链表里有多组Undo log，为了区隔开，InnoDB规定事务在写入一组undo log前，必须先写入一个Undo Log Header：

TRX_UNDO_TRX_ID：生成本组undo log的事务id。
TRX_UNDO_TRX_NO：事务提交后的序号。
TRX_UNDO_DEL_MARKS：是否包含由于Delete mark 操作产生的undo log。
TRX_UNDO_LOG_START：第一条undo log的起始偏移量。
TRX_UNDO_XID_EXISTS：是否包含XID信息。
TRX_UNDO_DICT_TRANS：是否由DDL语句产生。
TRX_UNDO_TABLE_ID：DDL对应的表id。
TRX_UNDO_NEXT_LOG：下一组undo log的偏移量。
TRX_UNDO_PREV_LOG：上一组undo log的偏移量。
TRX_UNDO_HISTORY_NODE：History链表基节点。

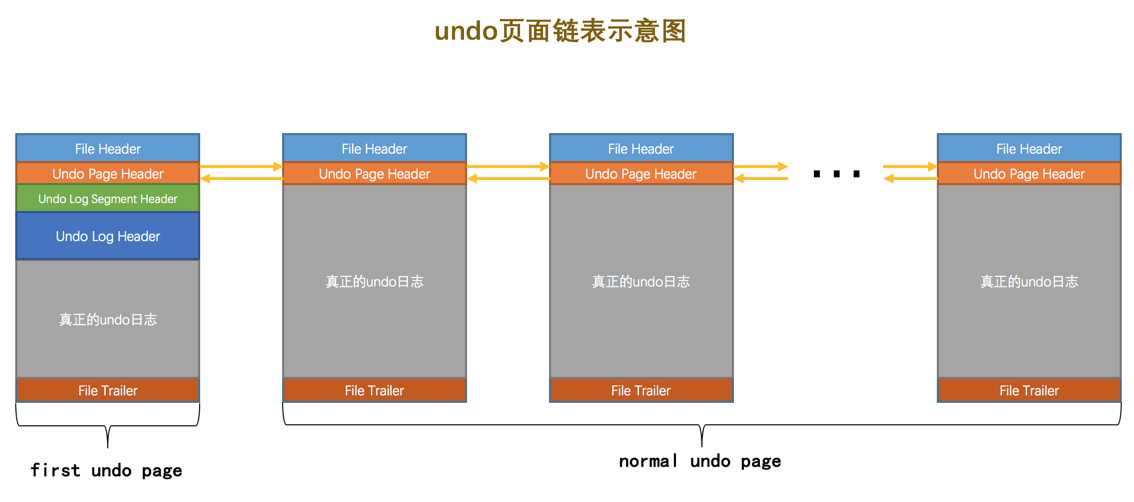

综上所述，一条完整的的Undo log链表应该长这样：

4.3 重用Undo log页

一个事务只要修改了数据，最少会分配1条Undo log链表，每条链表最少包含一个Undo log页面，实际上大量的小事务仅仅修改了很少的数据，每开启一个事务就分配一条链表实在是有点浪费，所以InnoDB会尝试重用Undo log链表。
InnoDB规定，一条Undo log链表可以被重用，必须满足2个条件：

链表中只包含一个Undo log页面。

如果链表有很多页面，那么重用的事务即使只写入少量日志，也得维护这些页面，这带来了另一种浪费。

页面使用的空间小于3/4。

如果页面剩余空间不多，那么即使重用也意义不大。

对于insert undo链表和update undo链表，两者重用的策略也是不一样的。

insert undo log只要事务被提交，undo log就没用了，因此insert undo链表重用时可以直接重头开始写，把旧的undo log直接覆盖掉。

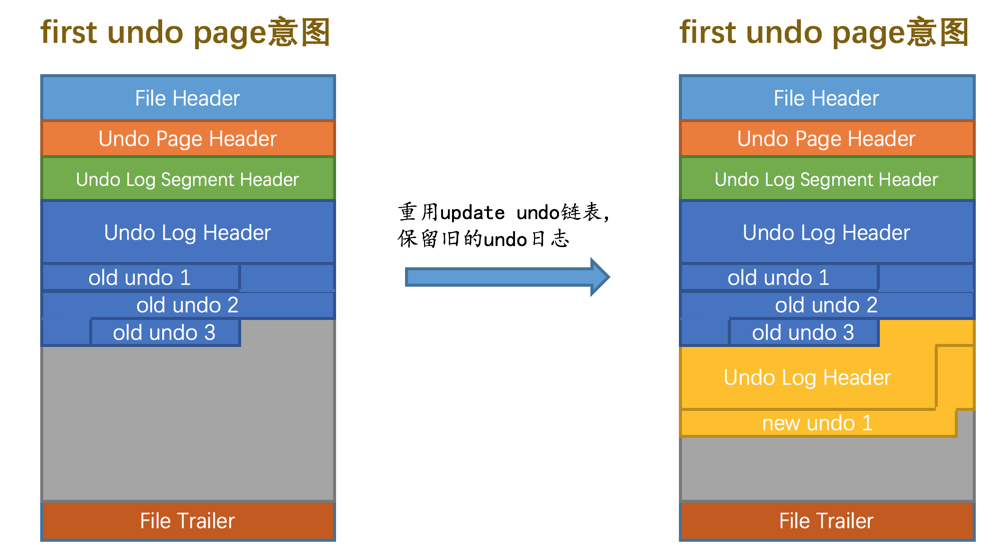

而对于update undo链表，由于还需要服务于MVCC，因此不能直接覆盖，而是追加写入，这就会导致一个Undo log页面包含多组undo log。

5. 回滚段

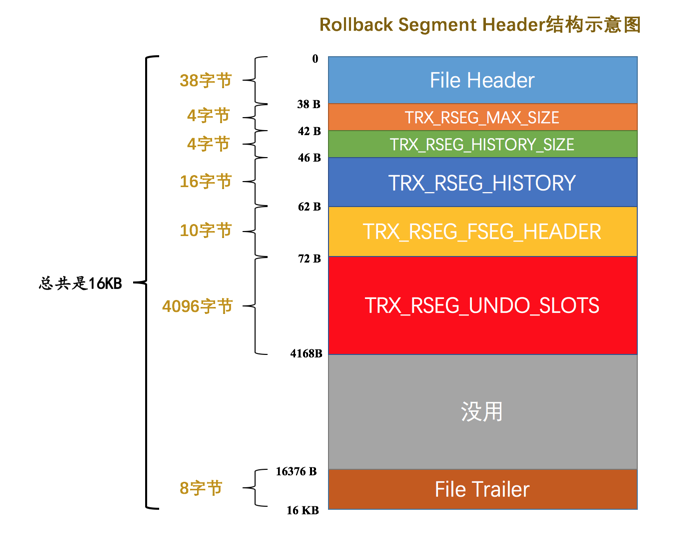

一个事务最多分配4条Undo log链表，同一时刻可能有大量事务在并发执行，也就是会存在大量的Undo log链表，为了更好的管理这些链表，InnoDB设计了一个叫Rollback Segment Header的页面，这个页面有1024个Undo slot，用来存放每条Undo log链表的first undo page的页号。每个Rollback Segment Header页面都对应一个段，称为「回滚段」。

TRX_RSEG_MAX_SIZE：回滚段管理的最大Undo log页数量，默认0xFFFFFFFE。
TRX_RSEG_HISTORY_SIZE：History链表占用的页面数量。
TRX_RSEG_HISTORY：History链表基节点。
TRX_RSEG_FSEG_HEADER：回滚段对应的Segment Header。
TRX_RSEG_UNDO_SLOTS：1024个undo slot。

5.1 申请Undo log链表

一开始，回滚段中的1024个Undo slot都没有被分配，此时Undo slot被设置成一个特殊值FIL_NULL，十六进制是0xFFFFFFFF，代表Undo slot不指向任何Undo log页面。
此时开启一个事务更新数据，需要分配Undo log链表，从回滚段的第1个Undo slot开始遍历，如果不是FIL_NULL，则分配给当前事务，反之代表已经被其它事务占用，则往后继续寻找。
将Undo slot分配给当前事务后，需要在表空间新建一个Undo Log Segment，然后从中申请一个Undo log页面作为链表的first undo page，将该页面的页号写入到Undo slot，就算分配完成了。
如果回滚段里1024个Undo slot都名花有主了，MySQL就会报错：

Too many active concurrent transactions

事务提交后，Undo slot的处理方式：

如果Undo slot指向的链表可以被重用，Undo slot会被加入到cached链表中，不同大类的Undo slot会被加入到不同的cached链表。一个回滚段会有两条cached链表，分别是insert undo cached链表和update undo cached链表。新事务分配Undo slot，优先从对应的cached链表中分配。
如果Undo slot指向的链表不可以被重用
- 如果指向的是insert undo链表，则链表的TRX_UNDO_STATE属性会被设为TRX_UNDO_TO_FREE，之后链表对应的段会被释放掉，Undo slot会被设为FIL_NULL。
- 如果指向的是update undo链表，则链表的TRX_UNDO_STATE属性会被设为TRX_UNDO_TO_PRUGE，并将Undo slot设为FIL_NULL，然后将本组undo log写入History链表。

5.2 多个回滚段

一个事务最多分配4条Undo log链表，一个回滚段只有1024个Undo slot，也就是说一个回滚段支持的并发事务数的范围是256~1024，这个数量未免有点太小了，所以InnoDB最多支持配置128个回滚段，也就是最多131072个Undo slot，最少支持32768个并发事务，是完全够用的。

128个回滚段，意味着128个Rollback Segment Header页面，为了管理这些页面，InnoDB在系统表空间的第5号页面使用了128个8字节大小的格子来存储这写页面的Space ID和页号。

5.3 回滚段分类

这128个回滚段分为两大类：

第0号、33~127号属于一类，用于存放更新普通表时所产生的undo log。
第1~32号属于一类，用于存放更新临时表时所产生的undo log。

为什么普通表和临时表产生的undo log要分开存储？
Undo log页面也是一个普普通通的页面，在对Undo log页写入数据时，也要记录对应的redo log，用于系统崩溃时的数据恢复。而对于临时表的更新，只在系统运行时有效，崩溃恢复是不用恢复临时表的，也就是说针对临时表的Undo log页的变更，是不用记录redo log的，于是InnoDB才通过不同的回滚段来区分。

6. Undo log恢复

事务执行过程中会不断写入redo log，用于系统崩溃时恢复数据。但是，如果事务执行到一半发生崩溃，且redo log已经刷盘了，那么MySQL重启后还是会根据redo log将数据恢复到事务执行一半的状态，这违背了事务的原子性。此时，必须将这个执行到一半的事务给回滚掉，这个工作就落到了undo log的头上。
MySQL重启后，会加载系统表空间第5号页面，定位到128个回滚段，检查每一个回滚段里的Undo slot对应的Undo log链表的状态，如果状态是TRX_UNDO_ACTIVE就代表崩溃前有活跃的事务在向链表写入undo log，MySQL会在Undo Segment Header中通过TRX_UNDO_LAST_LOG属性找到最后一个Undo Log Header，里面有事务id以及一些其它信息，再通过undo log将该事务回滚掉。

7. 配置

回滚段

启动参数innodb_rollback_segments用来配置回滚段的数量，可选范围是1~128，该配置不会影响临时表的回滚段数量始终是32。

undo表空间

默认情况下，普通表的回滚段都会分配到系统表空间，其实第33~127号回滚段是支持配置到自定义的undo表空间的，但是只能在系统初始化时配置，后续不再支持修改。
innodb_undo_directory配置指定了undo表空间目录，innodb_undo_tablespaces配置指定了undo表空间的数量，默认是0。
