目录
7.1 引脚介绍
7.2 工作原理
7.3 连接到树莓派
7.4 编写代码检测声音有无

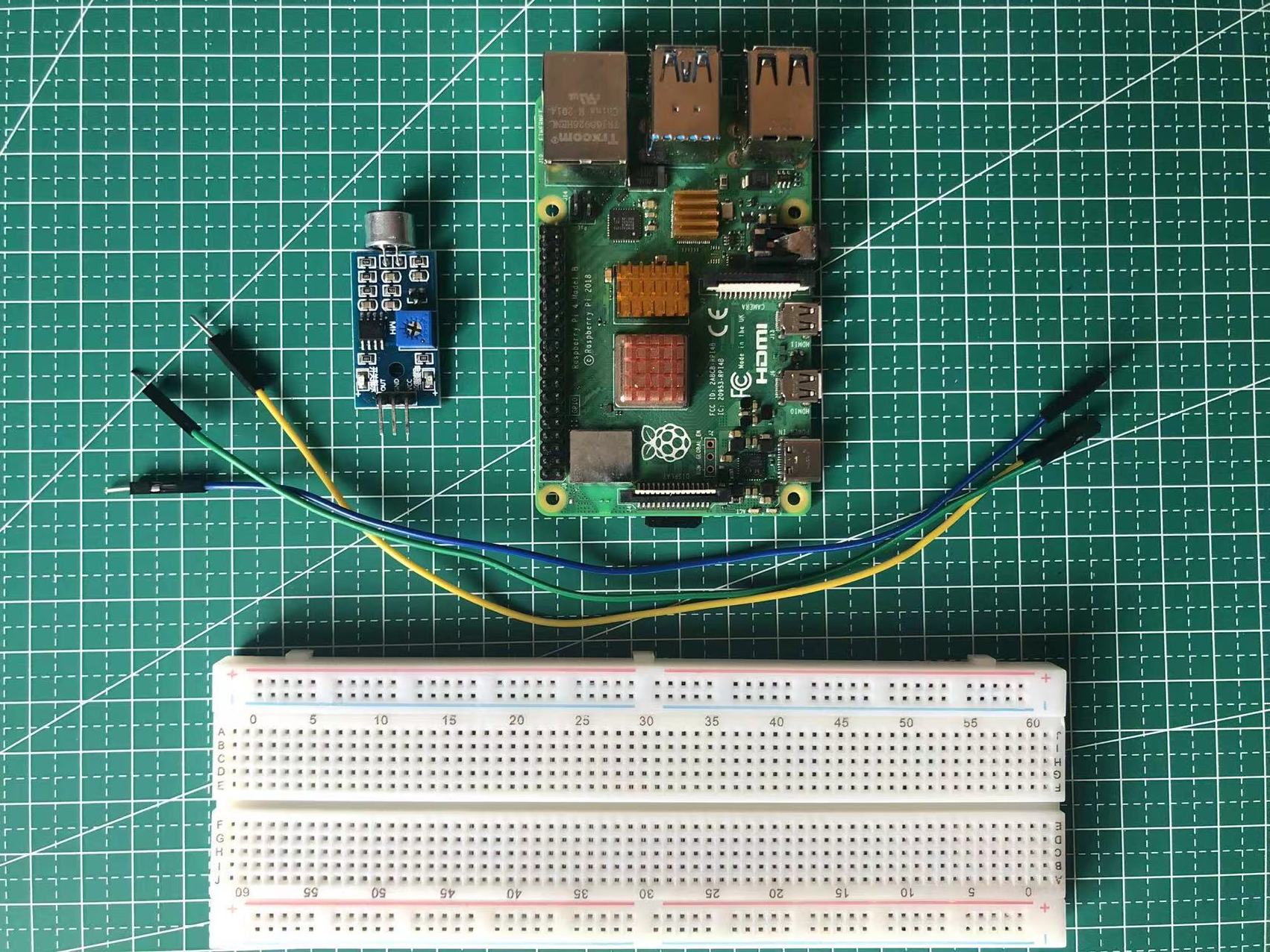

在本节，我们将学习如何使用声音传感器检测声音，该项目设计到的材料有：
- 树莓派 * 1
- 面包板 * 1
- 杜邦线若干
- 声音传感器 * 1

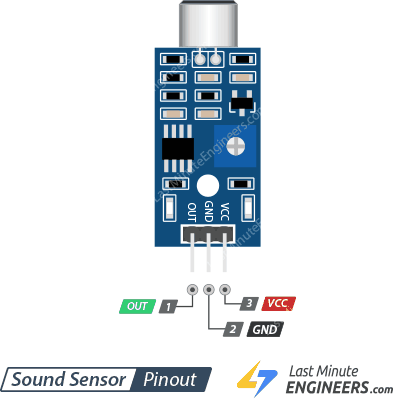

7.1 引脚介绍
声音传感器一共有3个引脚，非常简单。
1. VCC: 电源引脚，可以连接到树莓派的3.3V或5V引脚。
2. GND: 接地引脚。
3. OUT: 信号输出引脚，可以将它连到树莓派任意一个GPIO引脚上，不过要将该GPIO引脚模式设置成输入模式。
7.2 工作原理

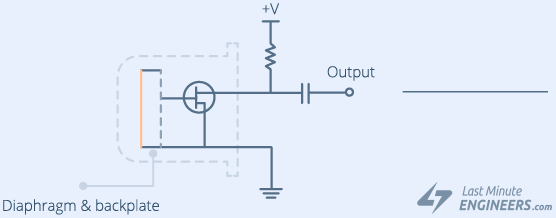

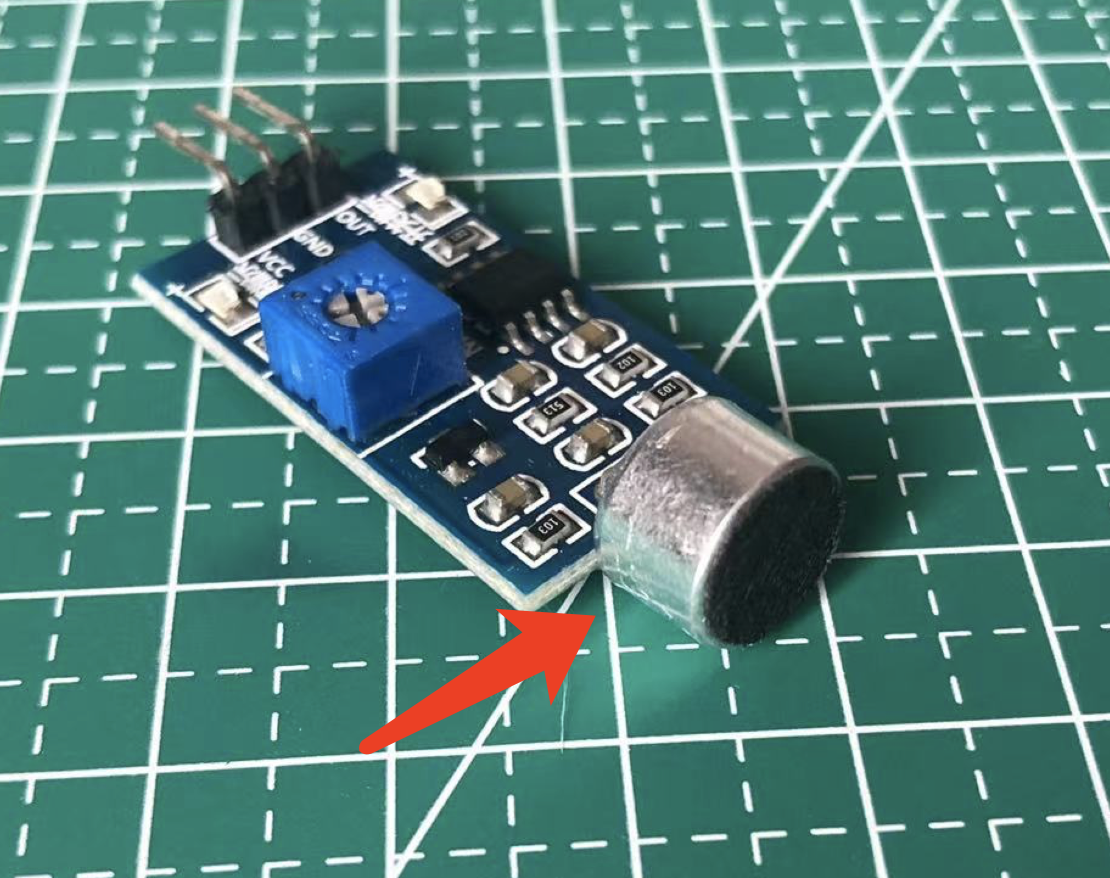

声音传感器是根据震动的原理来识别有没有声音的（不能识别声音频率），它包含一个驻极体话筒，我们说话产生的声波可以让话筒内的驻极体薄膜震动，从而产生信号。

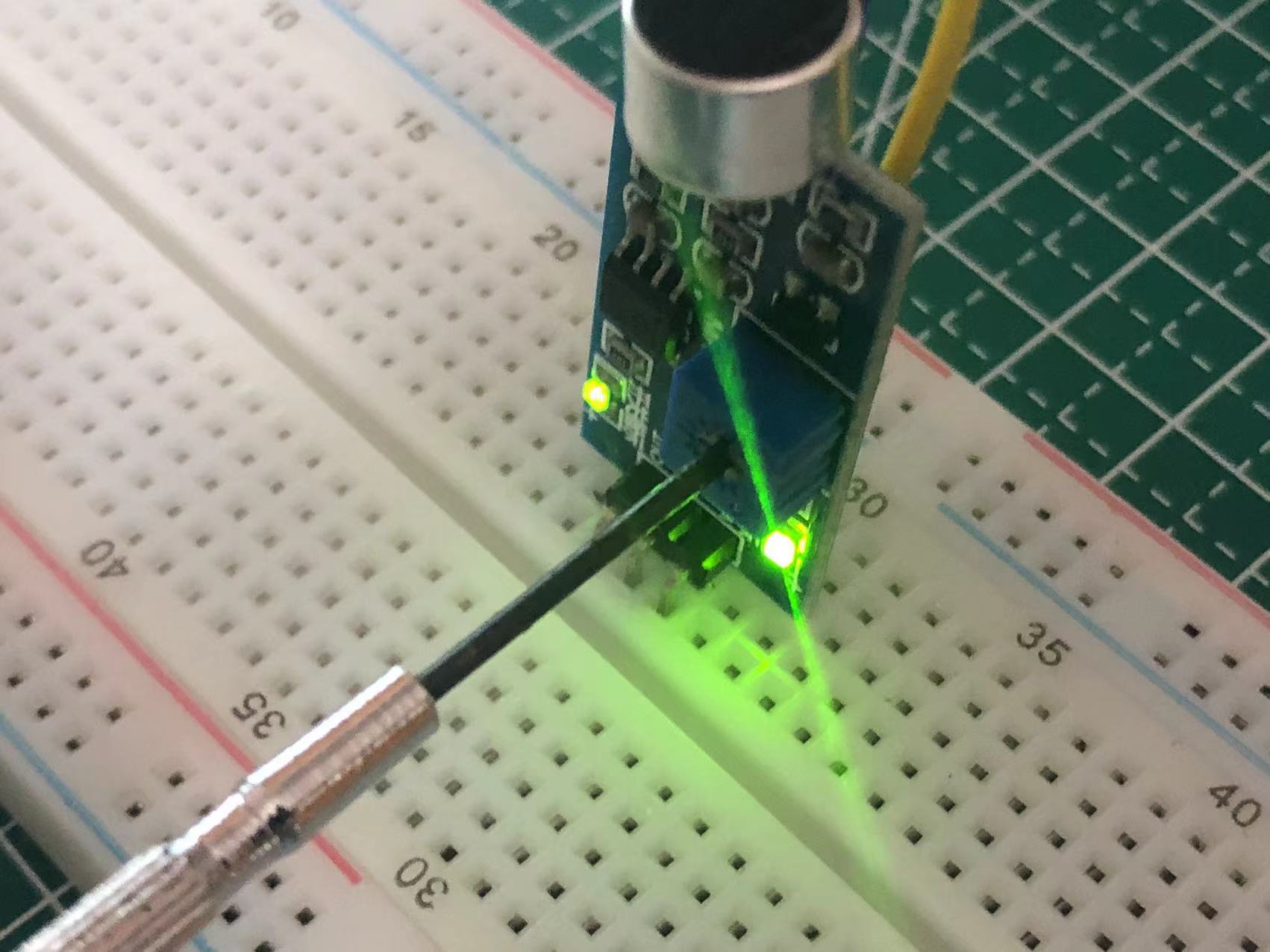

但并不是说环境中只要有声音就可以被检测到，声波的强度只有达到设定的阈值时才可以。在声音传感器上有一个灵敏度调节电位器，我们可以拿一把小螺丝刀来调节阈值（顺时针旋转调高阈值，逆时针则调低），如下图所示。
如果声波强度没有达到设定的阈值，那OUT引脚会持续输出高电平；如果声波强度达到了，OUT引脚则会输出低电平，声音结束后，OUT引脚就又开始输出高电平了。

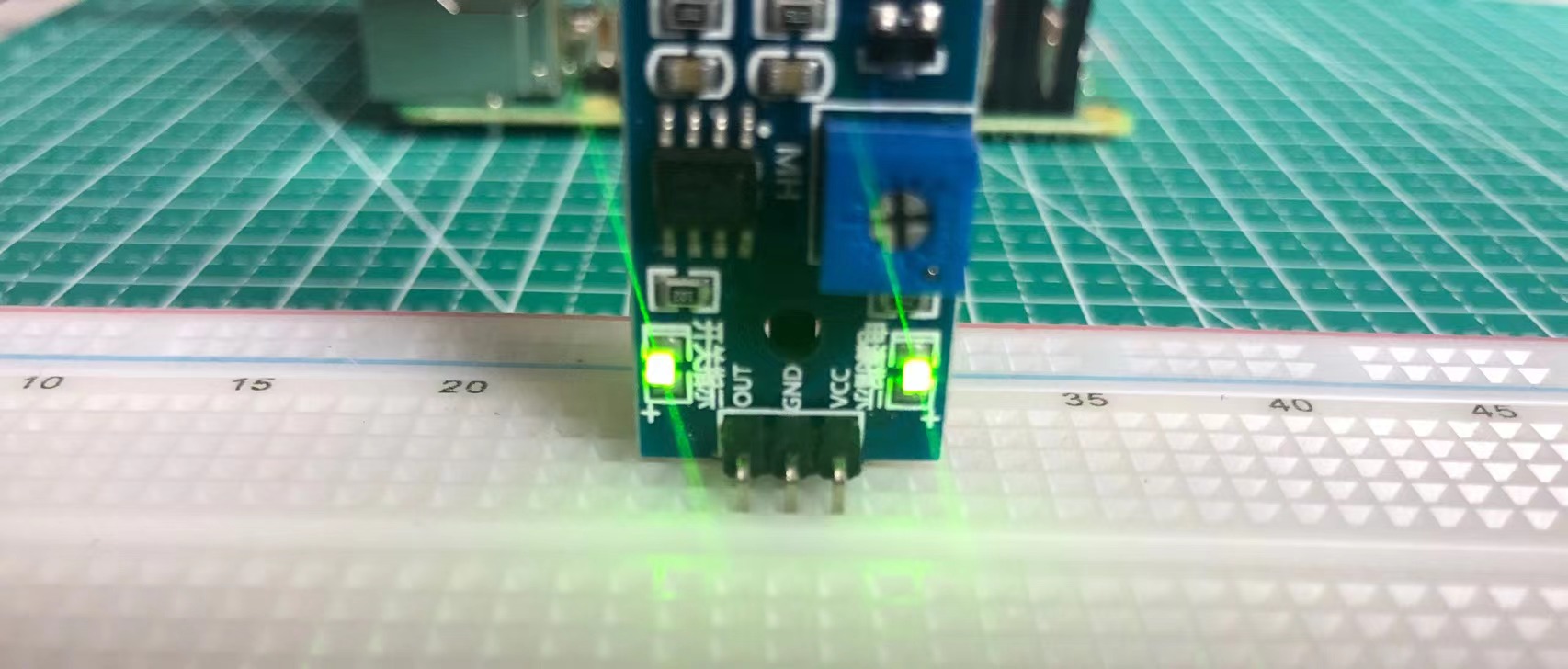

声音传感器上还有两个指示灯：电源指示灯和开关指示灯。当传感器通电后，电源指示灯就会亮；当声波强度达到阈值时，也就是说检测到声音时，开关指示灯就会闪烁。
注：开关指示灯在通电的时候就会一直亮，它的亮度表明了阈值的高低，阈值越高，亮度越低。读者可以自己调节下阈值来验证下。
7.3 连接到树莓派

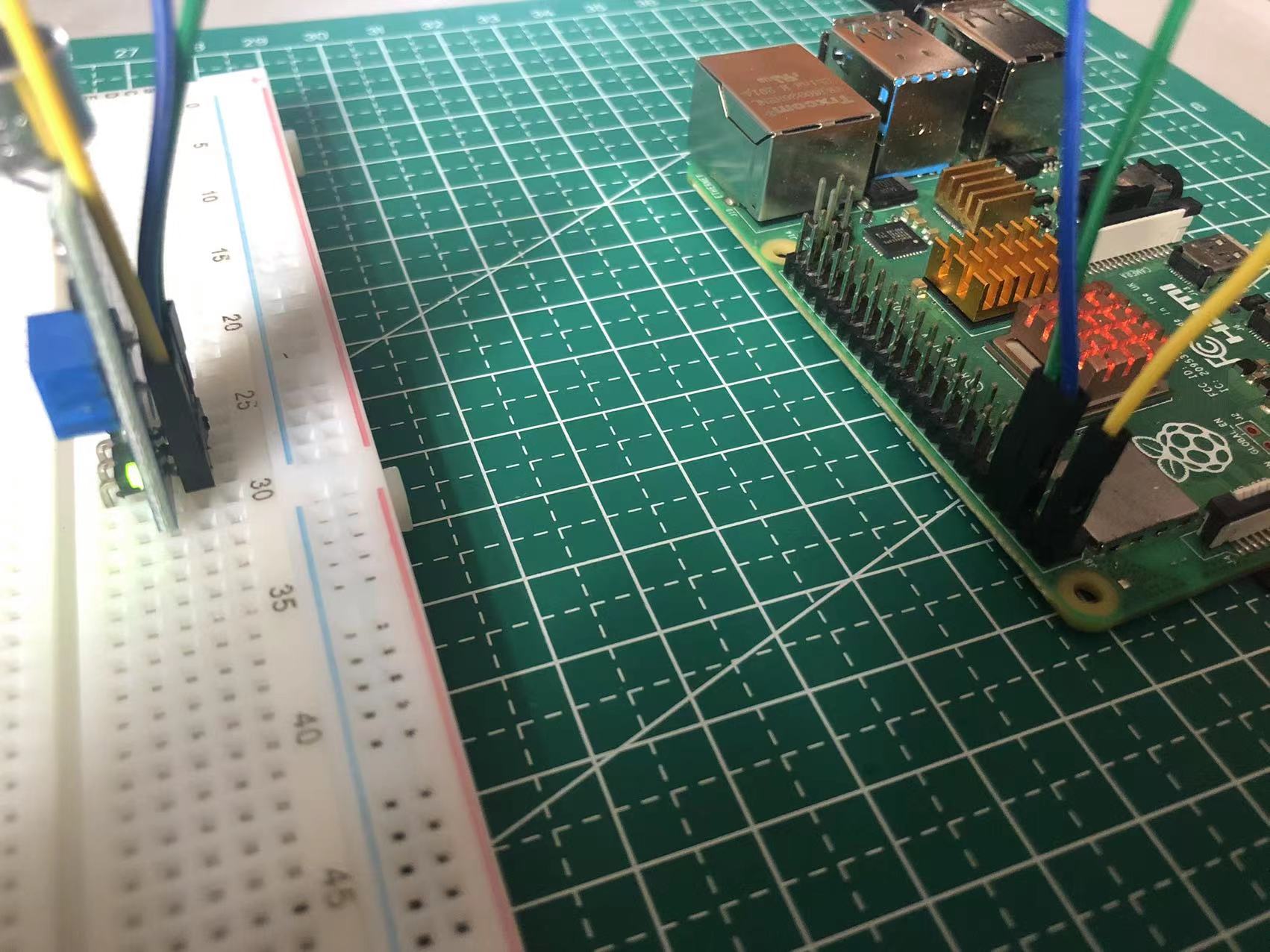

将声音传感器插到面包板上，引脚连接情况如下：
- VCC引脚连接到树莓派的2号5V引脚上。
- GND引脚连接到树莓派的6号GND引脚上。
- OUT引脚连接到树莓派的8号GPIO引脚上。
7.4 编写代码检测声音有无
import RPi.GPIO as GPIO
import time
# 设置编码方式
GPIO.setmode(GPIO.BOARD)
# OUT引脚编号
OUT_NUM = 8
# 设置GPIO引脚模式为输入模式，并让该引脚默认处于高电平状态
GPIO.setup(OUT_NUM, GPIO.IN, pull_up_down=GPIO.PUD_UP)
try:
while True:
if GPIO.input(OUT_NUM) == GPIO.LOW:
print("有声音！")
time.sleep(0.1)
except KeyboardInterrupt:
print("停止检测！")
GPIO.cleanup()GPIO.setup()函数有一个pull_up_down参数，通过它我们能够设置某引脚的初始电平状态。
运行截图如下：
