一.需求展示

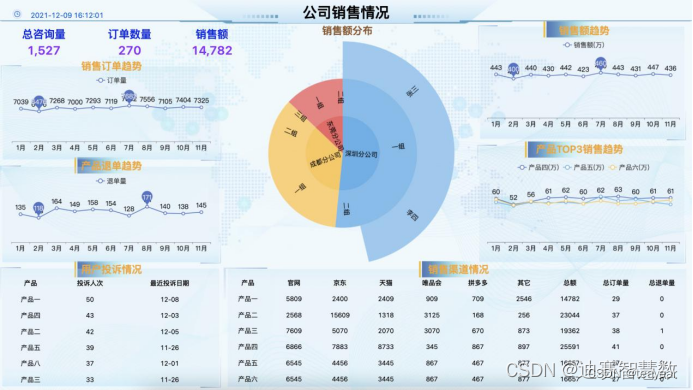

在这里插入图片描述

图标优势：直观、一目了然，说白了，数据可视化工作、目的就是让我们的数据以图标的形式呈现出来。

支付场景、运动健康、美食、直播、主播、学习、话费清单，太多了。形形色色的数据，打印出来二位报表只是冷冰冰的数字，不够直观，可视化，希望更为直观、直达人心。

二.Echarts-介绍

常见的数据可视化库：

D3.js 目前 Web 端评价最高的 Javascript 可视化工具库(入手难)
ECharts.js 百度出品的一个开源 Javascript 数据可视化库
Highcharts.js 国外的前端数据可视化库，非商用免费，被许多国外大公司所使用
AntV 蚂蚁金服全新一代数据可视化解决方案等等

Highcharts 和 Echarts 就像是 Office 和 WPS 的关系

ECharts，一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。

大白话：

是一个JS插件
性能好可流畅运行PC与移动设备
兼容主流浏览器
提供很多常用图表，且可定制。
- 折线图、柱状图、散点图、饼图、K线图

官网地址：https://www.echartsjs.com/zh/index.html

在这里插入图片描述

1-Echarts-体验

官方教程：[五分钟上手ECharts](https://www.echartsjs.com/zh/tutorial.html#5 分钟上手 ECharts)

下载echarts https://github.com/apache/incubator-echarts/tree/4.5.0

使用步骤：

引入echarts 插件文件到html页面中
准备一个具备大小的DOM容器

<div id="main" style="width: 600px;height:400px;"></div>

初始化echarts实例对象

var myChart = echarts.init(document.getElementById('main'));

指定配置项和数据(option)

var option = {
    xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    series: [{
        data: [820, 932, 901, 934, 1290, 1330, 1320],
        type: 'line'
    }]
};

将配置项设置给echarts实例对象

myChart.setOption(option);

2-Echarts-基础配置

这是要求同学们知道以下配置每个模块的主要作用干什么的就可以了

需要了解的主要配置：series xAxis yAxis grid tooltip title legend color

series

系列（series）是很常见的名词。在 echarts 里，系列（series）是指：

一组数值以及他们映射成的图。“系列”这个词原本可能来源于“一系列的数据”，而在 echarts 中取其扩展的概念，不仅表示数据，也表示数据映射成为的图。所以，一个系列包含的要素至少有：一组数值、图表类型（series.type）、以及其他的关于这些数据如何映射成图的参数。

echarts 里系列类型（series.type）就是图表类型。系列类型（series.type）至少有：line（折线图）、bar（柱状图）、pie（饼图）、scatter（散点图）、graph（关系图）、tree（树图）
- 系列列表。每个系列通过 type 决定自己的图表类型
- 大白话：图标数据，指定什么类型的图标，可以多个图表重叠。
xAxis：直角坐标系 grid 中的 x 轴
- boundaryGap: 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
yAxis：直角坐标系 grid 中的 y 轴
grid：直角坐标系内绘图网格。
title：标题组件
tooltip：提示框组件
legend：图例组件
color：调色盘颜色列表

数据堆叠，同个类目轴上系列配置相同的stack值后后一个系列的值会在前一个系列的值上相加。

从 v5.2.0 开始支持从调色盘 option.color 中取色的策略，可取值为：
- 'series'：按照系列分配调色盘中的颜色，同一系列中的所有数据都是用相同的颜色；
- 'data'：按照数据项分配调色盘中的颜色，每个数据项都使用不同的颜色。

option = {
    // color设置我们线条的颜色 注意后面是个数组，第一个颜色设置
    color: ['pink', 'red', 'green', 'skyblue'],
    // 设置图表的标题
    title: {
        text: '折线图堆叠'
    },
    // 图表的提示框组件
    tooltip: {
        // 触发方式
        trigger: 'axis'
    },
    // 图例组件
    legend: {
       // series里面有了 name值则 legend里面的data可以删掉
    },
    // 网格配置  grid可以控制线形图 柱状图 图表大小
    grid: {
        left: '3%',
        right: '4%',
        bottom: '3%',
        // 是否显示刻度标签 如果是true 就显示 否则反之
        containLabel: true
    },
    // 工具箱组件  可以另存为图片等功能
    toolbox: {
        feature: {
            saveAsImage: {}
        }
    },
    // 设置x轴的相关配置
    xAxis: {
        type: 'category',
        // 是否让我们的线条和坐标轴是否有留白（两端）。true:有；false:无；
        boundaryGap: false,
        data: ['星期一', '周二', '周三', '周四', '周五', '周六', '周日']，
        colorBy:'data'
    },
     // 设置y轴的相关配置
    yAxis: {
        type: 'value'
    },
    // 系列图表配置 它决定着显示那种类型的图表
    series: [
        {
            name: '邮件营销',
            type: 'line',
            data: [120, 132, 101, 134, 90, 230, 210]
        },
        {
            name: '联盟广告',
            type: 'line',
            data: [220, 182, 191, 234, 290, 330, 310]
        },
        {
            name: '视频广告',
            type: 'line',
            data: [150, 232, 201, 154, 190, 330, 410]
        },
        {
            name: '直接访问',
            type: 'line',
            data: [320, 332, 301, 334, 390, 330, 320]
        }
    ]
};

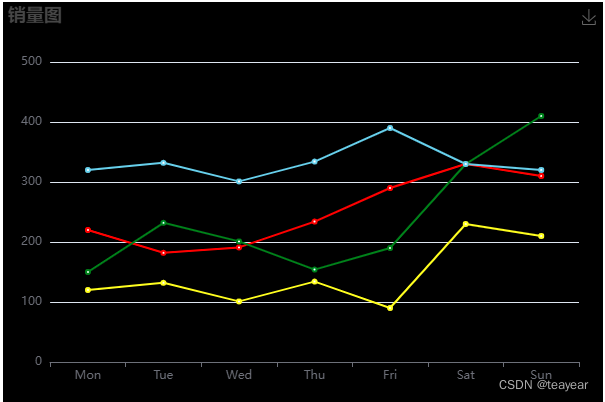

效果

在这里插入图片描述

3- 柱状图图表（两大步骤）

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

引入到html页面中

// 柱状图1模块
(function() {
  // 实例化对象
  let myChart = echarts.init(document.querySelector(".bar .chart"));
  // 指定配置和数据
  let option = {
    color: ["#3398DB"],
    tooltip: {
      trigger: "axis",
      axisPointer: {
        // 坐标轴指示器，坐标轴触发有效
        type: "shadow" // 默认为直线，可选为：'line' | 'shadow'
      }
    },
    grid: {
      left: "3%",
      right: "4%",
      bottom: "3%",
      containLabel: true
    },
    xAxis: [
      {
        type: "category",
        data: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
        axisTick: {
          alignWithLabel: true
        }
      }
    ],
    yAxis: [
      {
        type: "value"
      }
    ],
    series: [
      {
        name: "直接访问",
        type: "bar",
        barWidth: "60%",
        data: [10, 52, 200, 334, 390, 330, 220]
      }
    ]
  };

  // 把配置给实例对象
  myChart.setOption(option);
})();

根据需求定制
- 修改图表柱形颜色 #2f89cf
- 修改图表大小 top 为 10px bottom 为 4% grid决定我们的柱状图的大小
```
color: ["#2f89cf"],
grid: {
  left: "0%",
  top: "10px",
  right: "0%",
  bottom: "4%",
  containLabel: true
},
```
- X轴相关设置 xAxis
  - 文本颜色设置为 rgba(255,255,255,.6) 字体大小为 12px
  - X轴线的样式不显示
```
// 设置x轴标签文字样式
```

// x轴的文字颜色和大小
axisLabel: {
color: “rgba(255,255,255,.6)”,
fontSize: “12”
},
// x轴样式不显示
axisLine: {
show: false
}
}


- Y 轴相关定制
  - 文本颜色设置为   rgba(255,255,255,.6)   字体大小为 12px
  - Y 轴线条样式 更改为  1像素的  rgba(255,255,255,.1) 边框
  - 分隔线的颜色修饰为  1像素的  rgba(255,255,255,.1)

~~~JavaScript
// y 轴文字标签样式
axisLabel: {
      color: "rgba(255,255,255,.6)",
       fontSize: "12"
},
 // y轴线条样式
 axisLine: {
      lineStyle: {
         color: "rgba(255,255,255,.1)",
         // width: 1,
         // type: "solid"
      }
5232},
 // y 轴分隔线样式
splitLine: {
    lineStyle: {
       color: "rgba(255,255,255,.5)"
     }
}

修改柱形为圆角以及柱子宽度 series 里面设置

series: [
      {
        name: "直接访问",
        type: "bar",
        // 修改柱子宽度
        barWidth: "35%",
        data: [10, 52, 200, 334, 390, 330, 220],
        itemStyle: {
          // 修改柱子圆角
          barBorderRadius: 5
        }
      }
    ]
  };

更换对应数据

// x轴中更换data数据
 data: [ "旅游行业","教育培训", "游戏行业", "医疗行业", "电商行业", "社交行业", "金融行业" ],
// series 更换数据
 data: [200, 300, 300, 900, 1500, 1200, 600]

让图表跟随屏幕自适应

外部div要是响应式，或div加百分比

  window.addEventListener("resize", function() {
    myChart.resize();
  });

4-柱状图2定制

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：修改图形大小 grid

  // 图标位置
    grid: {
      top: "10%",
      left: "22%",
      bottom: "10%"
    },

需求2：不显示x轴

   xAxis: {
      show: false
    },

需求3： y轴相关定制

不显示y轴线和相关刻度

//不显示y轴线条
axisLine: {
    show: false
        },
// 不显示刻度
axisTick: {
   show: false
},

y轴文字的颜色设置为白色

   axisLabel: {
          color: "#fff"
   },

需求4：修改第一组柱子相关样式（条状）

name: "条",
// 柱子之间的距离
barCategoryGap: 50,
//柱子的宽度
barWidth: 10,
// 柱子设为圆角
itemStyle: {
    normal: {
      barBorderRadius: 20,
    }
},

设置第一组柱子内百分比显示数据

// 图形上的文本标签
label: {
    normal: {
         show: true,
         // 图形内显示
         position: "inside",
         // 文字的显示格式
         formatter: "{c}%"
     }
},

设置第一组柱子不同颜色

// 声明颜色数组
var myColor = ["#1089E7", "#F57474", "#56D0E3", "#F8B448", "#8B78F6"];
// 2. 给 itemStyle  里面的color 属性设置一个 返回值函数
  itemStyle: {
          normal: {
            barBorderRadius: 20,
            // params 传进来的是柱子对象
            console.log(params);
            // dataIndex 是当前柱子的索引号
            return myColor[params.dataIndex];
          }

},

需求5：修改第二组柱子的相关配置（框状）

  	    name: "框",
        type: "bar",
        barCategoryGap: 50,
        barWidth: 15,
        itemStyle: {
            color: "none",
            borderColor: "#00c1de",
            borderWidth: 3,
            barBorderRadius: 15
        },
        data: [19325, 23438, 31000, 121594, 134141, 681807]
      }

需求6：给y轴添加第二组数据

yAxis: [
      {
      type: "category",
      data: ["印尼", "美国", "印度", "中国", "世界人口(万)"],
      // 不显示y轴的线
      axisLine: {
        show: false
      },
      // 不显示刻度
      axisTick: {
        show: false
      },
      // 把刻度标签里面的文字颜色设置为白色
      axisLabel: {
        color: "#fff"
      }
    },
      {
        show: true,
        data: [702, 350, 610, 793, 664],
           // 不显示y轴的线
      axisLine: {
        show: false
      },
      // 不显示刻度
      axisTick: {
        show: false
      },
        axisLabel: {
          textStyle: {
            fontSize: 12,
            color: "#fff"
          }
        }
      }
    ],

需求7：设置两组柱子层叠以及更换数据

// 给series  第一个对象里面的 添加
yAxisIndex: 0,
// 给series  第二个对象里面的 添加
yAxisIndex: 1,
// series 第一个对象里面的data
data: [70, 34, 60, 78, 69],
// series 第二个对象里面的data
data: [100, 100, 100, 100, 100],
// y轴更换第一个对象更换data数据
data: ["HTML5", "CSS3", "javascript", "VUE", "NODE"],
// y轴更换第二个对象更换data数据
data:[702, 350, 610, 793, 664],

完整代码：

// 柱状图2
(function() {
  var myColor = ["#1089E7", "#F57474", "#56D0E3", "#F8B448", "#8B78F6"];
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".bar2 .chart"));
  // 2. 指定配置和数据
  var option = {
    grid: {
      top: "10%",
      left: "22%",
      bottom: "10%"
      // containLabel: true
    },
    // 不显示x轴的相关信息
    xAxis: {
      show: false
    },
    yAxis: [
      {
        type: "category",
        inverse: true,
        data: ["HTML5", "CSS3", "javascript", "VUE", "NODE"],
        // 不显示y轴的线
        axisLine: {
          show: false
        },
        // 不显示刻度
        axisTick: {
          show: false
        },
        // 把刻度标签里面的文字颜色设置为白色
        axisLabel: {
          color: "#fff"
        }
      },
      {
        data: [702, 350, 610, 793, 664],
        inverse: true,
        // 不显示y轴的线
        axisLine: {
          show: false
        },
        // 不显示刻度
        axisTick: {
          show: false
        },
        // 把刻度标签里面的文字颜色设置为白色
        axisLabel: {
          color: "#fff"
        }
      }
    ],
    series: [
      {
        name: "条",
        type: "bar",
        data: [70, 34, 60, 78, 69],
        yAxisIndex: 0,
        // 修改第一组柱子的圆角
        itemStyle: {
          barBorderRadius: 20,
          // 此时的color 可以修改柱子的颜色
          color: function(params) {
            // params 传进来的是柱子对象
            console.log(params);
            // dataIndex 是当前柱子的索引号
            return myColor[params.dataIndex];
          }
        },
        // 柱子之间的距离
        barCategoryGap: 50,
        //柱子的宽度
        barWidth: 10,
        // 显示柱子内的文字
        label: {
          show: true,
          position: "inside",
          // {c} 会自动的解析为 数据  data里面的数据
          formatter: "{c}%"
        }
      },
      {
        name: "框",
        type: "bar",
        barCategoryGap: 50,
        barWidth: 15,
        yAxisIndex: 1,
        data: [100, 100, 100, 100, 100],
        itemStyle: {
          color: "none",
          borderColor: "#00c1de",
          borderWidth: 3,
          barBorderRadius: 15
        }
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
})();

5-折线图1 人员变化模块制作

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：修改折线图大小，显示边框设置颜色：#012f4a，并且显示刻度标签。

    // 设置网格样式
    grid: {
      top: '20%',
      left: '3%',
      right: '4%',
      bottom: '3%',
      show: true,// 显示边框
      borderColor: '#012f4a',// 边框颜色
      containLabel: true // 包含刻度文字在内
    },

需求2：修改图例组件中的文字颜色 #4c9bfd，距离右侧 right 为 10%

 // 图例组件
    legend: {
      textStyle: {
        color: '#4c9bfd' // 图例文字颜色
      },
      right: '10%' // 距离右边10%
    },

需求3： x轴相关配置

刻度去除
x轴刻度标签字体颜色：#4c9bfd
剔除x坐标轴线颜色（将来使用Y轴分割线)
轴两端是不需要内间距 boundaryGap

    xAxis: {
      type: 'category',
      data: ["周一", "周二"],
	  axisTick: {
         show: false // 去除刻度线
       },
       axisLabel: {
         color: '#4c9bfd' // 文本颜色
       },
       axisLine: {
         show: false // 去除轴线
       },
       boundaryGap: false  // 去除轴内间距
    },

需求4： y轴的定制

刻度去除
字体颜色：#4c9bfd
分割线颜色：#012f4a

    yAxis: {
      type: 'value',
      axisTick: {
        show: false  // 去除刻度
      },
      axisLabel: {
        color: '#4c9bfd' // 文字颜色
      },
      splitLine: {
        lineStyle: {
          color: '#012f4a' // 分割线颜色
        }
      }
    },

需求5：两条线形图定制

颜色分别：#00f2f1 #ed3f35
把折线修饰为圆滑 series 数据中添加 smooth 为 true

    color: ['#00f2f1', '#ed3f35'],
	series: [{
      name:'新增粉丝',
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line',
      // 折线修饰为圆滑
      smooth: true,
      },{
      name:'新增游客',
      data: [100, 331, 200, 123, 233, 543, 400],
      type: 'line',
      smooth: true,
    }]

需求6：配置数据

// x轴的文字
xAxis: {
  type: 'category',
  data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],

// 图标数据
    series: [{
      name:'新增粉丝',
      data:  [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
      type: 'line',
      smooth: true
    },{
      name:'新增游客',
      data: [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79],
      type: 'line',
      smooth: true
      }
    }]

需求7：新增需求点击 2020年 2021年数据发生变化

以下是后台送过来数据（ajax请求过来的）

 var yearData = [
      {
        year: '2020',  // 年份
        data: [  // 两个数组是因为有两条线
             [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
             [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
          ]
      },
      {
        year: '2021',  // 年份
        data: [  // 两个数组是因为有两条线
             [123, 175, 112, 197, 121, 67, 98, 21, 43, 64, 76, 38],
     		[143, 131, 165, 123, 178, 21, 82, 64, 43, 60, 19, 34]
          ]
      }
     ];

tab栏切换事件
点击2020按钮需要把 series 第一个对象里面的data 换成 2020年对象里面data[0]
点击2020按钮需要把 series 第二个对象里面的data 换成 2020年对象里面data[1]
2021 按钮同样道理

完整代码：

// 折线图1模块制作
(function() {
  var yearData = [
    {
      year: "2020", // 年份
      data: [
        // 两个数组是因为有两条线
        [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
        [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
      ]
    },
    {
      year: "2021", // 年份
      data: [
        // 两个数组是因为有两条线
        [123, 175, 112, 197, 121, 67, 98, 21, 43, 64, 76, 38],
        [143, 131, 165, 123, 178, 21, 82, 64, 43, 60, 19, 34]
      ]
    }
  ];
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".line .chart"));
  // 2.指定配置
  var option = {
    // 通过这个color修改两条线的颜色
    color: ["#00f2f1", "#ed3f35"],
    tooltip: {
      trigger: "axis"
    },
    legend: {
      // 如果series 对象有name 值，则 legend可以不用写data
      // 修改图例组件 文字颜色
      textStyle: {
        color: "#4c9bfd"
      },
      // 这个10% 必须加引号
      right: "10%"
    },
    grid: {
      top: "20%",
      left: "3%",
      right: "4%",
      bottom: "3%",
      show: true, // 显示边框
      borderColor: "#012f4a", // 边框颜色
      containLabel: true // 包含刻度文字在内
    },

    xAxis: {
      type: "category",
      boundaryGap: false,
      data: [
        "1月",
        "2月",
        "3月",
        "4月",
        "5月",
        "6月",
        "7月",
        "8月",
        "9月",
        "10月",
        "11月",
        "12月"
      ],
      axisTick: {
        show: false // 去除刻度线
      },
      axisLabel: {
        color: "#4c9bfd" // 文本颜色
      },
      axisLine: {
        show: false // 去除轴线
      }
    },
    yAxis: {
      type: "value",
      axisTick: {
        show: false // 去除刻度线
      },
      axisLabel: {
        color: "#4c9bfd" // 文本颜色
      },
      axisLine: {
        show: false // 去除轴线
      },
      splitLine: {
        lineStyle: {
          color: "#012f4a" // 分割线颜色
        }
      }
    },
    series: [
      {
        name: "新增粉丝",
        type: "line",
        // true 可以让我们的折线显示带有弧度
        smooth: true,
        data: yearData[0].data[0]
      },
      {
        name: "新增游客",
        type: "line",
        smooth: true,
        data: yearData[0].data[1]
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
  // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });

  // 5.点击切换效果
  $(".line h2").on("click", "a", function() {
    // alert(1);
    // console.log($(this).index());
    // 点击 a 之后 根据当前a的索引号 找到对应的 yearData的相关对象
    // console.log(yearData[$(this).index()]);
    var obj = yearData[$(this).index()];
    option.series[0].data = obj.data[0];
    option.series[1].data = obj.data[1];
    // 需要重新渲染
    myChart.setOption(option);
  });
})();

6-折线图2 播放量模块制作

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：更换图例组件文字颜色 rgba(255,255,255,.5) 文字大小为12

 legend: {
      top: "0%",
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
},

需求2：修改图表大小

grid: {
      left: "10",
      top: "30",
      right: "10",
      bottom: "10",
      containLabel: true
    },

需求3：修改x轴相关配置

修改文本颜色为rgba(255,255,255,.6) 文字大小为 12
x轴线的颜色为 rgba(255,255,255,.2)

     // 文本颜色为rgba(255,255,255,.6)  文字大小为 12
     axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
         // x轴线的颜色为   rgba(255,255,255,.2)
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.2)"
          }
        },

需求4：修改y轴的相关配置

        axisTick: { show: false },
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        },
        axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
	   // 修改分割线的颜色
        splitLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        }

需求5：修改两个线模块配置(注意在series 里面定制)

       //第一条 线是圆滑
       smooth: true,
        // 单独修改线的样式
        lineStyle: {
            color: "#0184d5",
            width: 2
        },
         // 填充区域
        areaStyle: {
              // 渐变色，只需要复制即可
            color: new echarts.graphic.LinearGradient(
              0,
              0,
              0,
              1,
              [
                {
                  offset: 0,
                  color: "rgba(1, 132, 213, 0.4)"   // 渐变色的起始颜色
                },
                {
                  offset: 0.8,
                  color: "rgba(1, 132, 213, 0.1)"   // 渐变线的结束颜色
                }
              ],
              false
            ),
            shadowColor: "rgba(0, 0, 0, 0.1)"
        },
        // 设置拐点 小圆点
        symbol: "circle",
        // 拐点大小
        symbolSize: 8,
        // 设置拐点颜色以及边框
       itemStyle: {
            color: "#0184d5",
            borderColor: "rgba(221, 220, 107, .1)",
            borderWidth: 12
        },
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,

       name: "转发量",
        type: "line",
        smooth: true,
        lineStyle: {
          normal: {
            color: "#00d887",
            width: 2
          }
         },
         areaStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
              0,
              0,
              0,
              1,
              [
                {
                  offset: 0,
                  color: "rgba(0, 216, 135, 0.4)"
                },
                {
                  offset: 0.8,
                  color: "rgba(0, 216, 135, 0.1)"
                }
              ],
              false
            ),
            shadowColor: "rgba(0, 0, 0, 0.1)"
          }
        },
        // 设置拐点 小圆点
        symbol: "circle",
        // 拐点大小
        symbolSize: 5,
        // 设置拐点颜色以及边框
         itemStyle: {
            color: "#00d887",
            borderColor: "rgba(221, 220, 107, .1)",
            borderWidth: 12
        },
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,

需求6：更换数据

// x轴更换数据
data: [ "01","02","03","04","05","06","07","08","09","10","11","12","13","14","15","16","17","18","19","20","21","22","23","24","25","26","26","28","29","30"],
// series  第一个对象data数据
 data: [ 30, 40, 30, 40,30, 40, 30,60,20, 40, 30, 40, 30, 40,30, 40, 30,60,20, 40, 30, 40, 30, 40,30, 40, 20,60,50, 40],
// series  第二个对象data数据
 data: [ 130, 10, 20, 40,30, 40, 80,60,20, 40, 90, 40,20, 140,30, 40, 130,20,20, 40, 80, 70, 30, 40,30, 120, 20,99,50, 20],

7-饼形图 1年龄分布模块制作

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

定制图表需求1：

修改图例组件在底部并且居中显示。
每个小图标的宽度和高度修改为 10px
文字大小为12 颜色 rgba(255,255,255,.5)

 legend: {
      // 距离底部为0%
      bottom: "0%",
      // 小图标的宽度和高度
      itemWidth: 10,
      itemHeight: 10,
      data: ['直接访问', '邮件营销', '联盟广告', '视频广告', '搜索引擎'],
      // 修改图例组件的文字为 12px
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
 },

<html>
<head lang="en">
    <meta charset="utf-8">
    <title>ECharts</title>
    <style type="text/css">
        #main{height:400px;width: 1000px}
    </style>
    <script src="echarts.min.js"></script>
</head>
<body>
<div id="main">
</div>
<script type="text/javascript">
    // 基于准备好的dom，初始化 echarts 实例并绘制图表。
    var myChart = echarts.init(document.getElementById("main"));
    // 指定图表的配置项和数据
    var option = {
        tooltip: {
            trigger: 'item',// trigger 设置触发类型，默认数据触发，可选值：'item' ¦ 'axis'
            formatter: "{a} <br/>{b}: {c} ({d}%)"// formatter设置提示框显示内容,
            // {a}指series.name,b}指series.data的name,
            // {c}指series.data的value  {d}%指这一部分占总数的百分比.
        },
        legend: {
            orient: 'vertical',
            x: 'left',
            data:['网页访问','邮件推送','网页广告','视频广告','搜索引擎']
        },
        series: [
            {
                name:'访问来源',
                type:'pie',
//                roseType:'area',//是否显示成南丁格尔图默认false
                radius: ['30%', '70%'],// 设置环形饼状图， 第一个百分数设置内圈大小，第二个百分数设置外圈大小
                center: ['50%', '50%'], // 设置饼状图位置，第一个百分数调水平位置，第二个百分数调垂直位置

                data:[
                    {value:335, name:'网页访问'},
                    {value:310, name:'邮件推送'},
                    {value:234, name:'网页广告'},
                    {value:135, name:'视频广告'},
                    {value:1548, name:'搜索引擎'}
                ]
            }
        ]
    };
    myChart.setOption(option);
    // 使用刚指定的配置项和数据显示图表
    myChart.setOption(option);
</script>
</body>
</html>

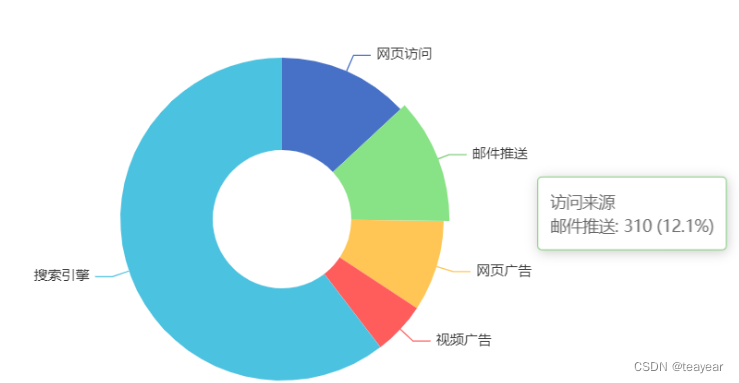

在这里插入图片描述

定制需求2：

修改水平居中垂直居中
修改内圆半径和外圆半径为 [“40%”, “60%”] pink老师友情提示，带有直角坐标系的比如折线图柱状图是 grid修改图形大小，而我们饼形图是通过 radius 修改大小

series: [
      {
        name: "年龄分布",
        type: "pie",
        // 设置饼形图在容器中的位置
        center: ["50%", "50%"],
        //  修改内圆半径和外圆半径为  百分比是相对于容器宽度来说的
        radius: ["40%", "60%"],
        // 不显示标签文字
        label: { show: false },
        // 不显示连接线
        labelLine: { show: false },
      }
    ]

定制需求3：更换数据

// legend 中的data  可省略
data: ["0岁以下", "20-29岁", "30-39岁", "40-49岁", "50岁以上"],
//  series 中的数据
 data: [
          { value: 1, name: "0岁以下" },
          { value: 4, name: "20-29岁" },
          { value: 2, name: "30-39岁" },
          { value: 2, name: "40-49岁" },
          { value: 1, name: "50岁以上" }
 ] ,

定制需求4：更换颜色

color: [
          "#065aab",
          "#066eab",
          "#0682ab",
          "#0696ab",
          "#06a0ab",
        ],

 // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });

8-饼形图2 地区分布模块制作（南丁格尔玫瑰图）

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

第二步：按照需求定制

需求1：颜色设置

color: ['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],

需求2：修改饼形图大小 ( series对象)

radius: ['10%', '70%'],

需求3：把饼形图的显示模式改为半径模式

 roseType: "radius",

需求4：数据使用更换（series对象里面 data对象）

          { value: 20, name: '云南' },
          { value: 26, name: '北京' },
          { value: 24, name: '山东' },
          { value: 25, name: '河北' },
          { value: 20, name: '江苏' },
          { value: 25, name: '浙江' },
          { value: 30, name: '四川' },
          { value: 42, name: '湖北' }

需求5：字体略小些 10 px ( series对象里面设置 )

饼图图形上的文本标签可以控制饼形图的文字的一些样式。 label 对象设置

series: [
      {
        name: "面积模式",
        type: "pie",
        radius: [30, 110],
        center: ["50%", "50%"],
        roseType: "radius",
        // 文本标签控制饼形图文字的相关样式， 注意它是一个对象
        label: {
          fontSize: 10
        },
      }
    ]
  };

需求6：防止缩放的时候，引导线过长。引导线略短些 (series对象里面的 labelLine 对象设置 )
- 连接图表 6 px
- 连接文字 8 px

+        // 文字调整
+        label:{
+          fontSize: 10
+        },
+        // 引导线调整
+        labelLine: {
+          // 连接扇形图线长
+          length: 6,
+          // 连接文字线长
+          length2: 8
+        }
+      }
+    ],

需求6：浏览器缩放的时候，图表跟着自动适配。

// 监听浏览器缩放，图表对象调用缩放resize函数
window.addEventListener("resize", function() {
    myChart.resize();
  });

9-Echarts-社区介绍

社区就是一些，活跃的echart使用者，交流和贡献定制好的图表的地方。

在这里插入图片描述

在这里可以找到一些基于echart的高度定制好的图表，相当于基于jquery开发的插件，这里是基于echarts开发的第三方的图表。

10-Echarts-map使用（扩展）

参考社区的例子：https://gallery.echartsjs.com/editor.html?c=x0-ExSkZDM (模拟飞机航线)

实现步骤：

第一需要下载china.js提供中国地图的js文件
第二个因为里面代码比较多，我们新建一个新的js文件 myMap.js 引入
使用社区提供的配置即可。

需要修改：

去掉标题组件
去掉背景颜色
修改地图省份背景 #142957 areaColor 里面做修改
地图放大通过 zoom 设置为1.2即可

    geo: {
      map: 'china',
      zoom: 1.2,
      label: {
        emphasis: {
          show: false
        }
      },
      roam: false,
      itemStyle: {
        normal: {
          areaColor: '#142957',
          borderColor: '#0692a4'
        },
        emphasis: {
          areaColor: '#0b1c2d'
        }
      }
    },

总结：这例子是扩展案例，大家以后可以多看看社区里面的案例。

20- 最后约束缩放

/* 约束屏幕尺寸 */
@media screen and (max-width: 1024px) {
  html {
    font-size: 42px !important;
  }
}
@media screen and (min-width: 1920px) {
  html {
    font-size: 80px !important;
  }
}

21.雷达图

<template>
  <div>
    <div id="myChart" :style="{ width: '600px', height: '400px' }"></div>
  </div>
</template>

<script>
export default {
  name: 'Radar',
  data() {
    return {}
  },
  mounted() {
    this.drawLine()
  },
  methods: {
    drawLine() {
      // 基于准备好的dom，初始化echarts实例
      let myChart = this.$echarts.init(document.getElementById('myChart'))
      let dataMax = [
        { name: '易用性', max: '100' },
        { name: '功能', max: '100' },
        { name: '拍照', max: '100' },
        { name: '跑分', max: '102' },
        { name: '续航', max: '100' },
      ]
      let option = {
        //配置维度的最大值
        radar: {
          name: {
            show: true,
            color: 'red',
          },
          //   雷达图的指示器，用来指定雷达图中的多个变量（维度）
          indicator: dataMax,
          shape: 'circle', //对雷达图形设置成一个圆形,可选 circle:圆形,polygon:多角形(默认)
        },
        series: [
          {
            type: 'radar',
            label: {
              show: true, //显示数值
            },
            areaStyle: {}, //每个雷达图形成一个阴影的面积
            data: [
              {
                name: '华为手机',
                value: [80, 90, 80, 82, 90],
              },
              {
                name: '苹果手机',
                value: [70, 80, 88, 62, 98],
              },
            ],
          },
        ],
      }
      // 绘制图表
      myChart.setOption(option)
    },
  },
}
</script>

<style>
</style>

22.仪表图

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta http-equiv="X-UA-Compatible" content="IE=edge">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Echarts</title>
    <script src="echarts.min.js"></script>
</head>

<body>
    <div id="main" style="width: 600px; height: 400px;"></div>
    <script type="text/javascript">
        var myChart = echarts.init(document.getElementById("main"));
        var data1 = [{
            name: "完成率(%)",
            value: 50,
        }];
        var option = {
            tooltip: {},
            title: {
                text: '项目实际完成率（%）',
                x: 'center',
                y: 25,
            },
            series: [
                {
                    name: '单仪表盘',
                    type: 'gauge',
                    progress: {
                        show: true
                    },
                    radius: "80%",
                    center: ['50%', '55%'],
                    sartAngle: 225,
                    endAngle: -45,
                    clockwise: true,
                    min: 0,
                    max: 100,
                    splitNumber: 10,
                    data: data1,
                }]
        };
        setInterval(function () {
            option.series[0].data[0].value = (Math.random() * 100).toFixed(2);
            myChart.setOption(option, true);
        }, 2000);
    </script>
</body>
</html>

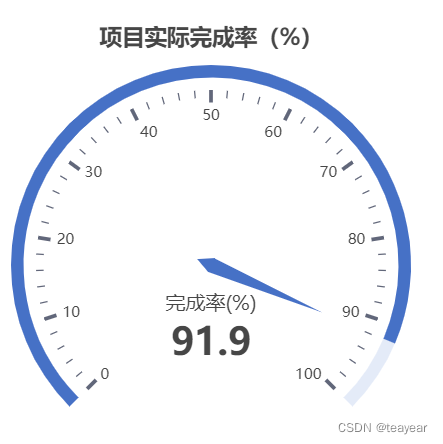

在这里插入图片描述

23.K线图

<html>
<head lang="en">
    <meta charset="utf-8">
    <title>ECharts</title>
    <style type="text/css">
        #main{height:400px;width: 850px}
    </style>
    <script src="echarts.min.js"></script>
</head>
<body>
<div id="main">

</div>
<script type="text/javascript">
    // 基于准备好的dom，初始化 echarts 实例并绘制图表。
    var myChart = echarts.init(document.getElementById("main"));
    // 指定图表的配置项和数据
    var option = {
  xAxis: {
    data: ['2017-10-24', '2017-10-25', '2017-10-26', '2017-10-27']
  },
  yAxis: {},
  series: [
    {
      type: 'candlestick',
      data: [  //开盘价  收盘价  最低价格  最高价格;如果收盘价>开盘价，则为红色
          //如果开盘价>收盘价，则为绿色.
        [20, 34, 10, 38],
        [40, 35, 30, 50],
        [31, 38, 33, 44],
        [38, 15, 5, 42]
      ]
    }
  ]
};
    myChart.setOption(option);
    myChart.setOption(option);
</script>
</body>
</html>

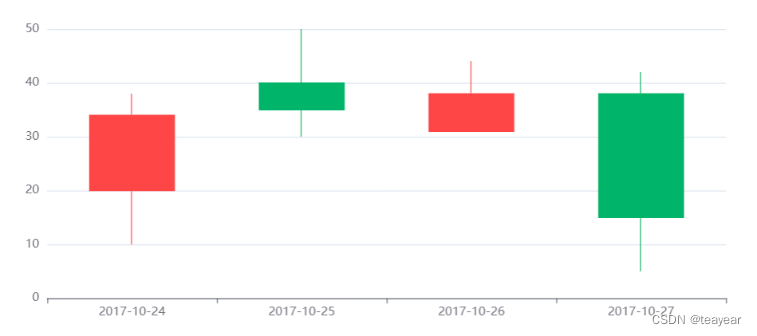

在这里插入图片描述

24.旭日图

旭日图中每个级别的数据通过1个圆环表示，离原点越近代表圆环级别越高，最内层的圆表示层次结构的顶级，然后一层一层去看数据的占比情况。越往外，级别越低，且分类越细。

在数据可视化图表中，要展示不同分类下的各项数据占比时，我们经常用到的是饼图，但遇到多层次的数据时，饼图就显得力不从心。不过还有个更强大的“饼图”可以帮助你，ta就是“旭日图”。

相比之下，旭日图更适合用于展示多层级的数据，ta能够非常清晰的展示出不同层次数据间的关系，更细分溯源，真正了解数据的具体构成。

旭日图不仅数据直观，而且图表用起来特别炫酷，分分钟拉高数据汇报的颜值！很多可视化场景都适合用旭日图，比如在销售情况汇报中，方便看到每个分公司的销售业绩分布（如下图：销售额分布）:

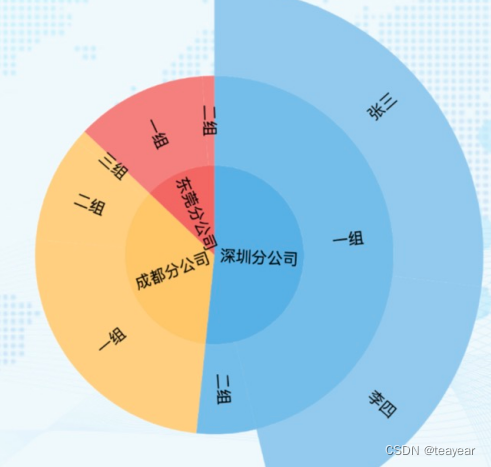

在这里插入图片描述

<html>
<head lang="en">
    <meta charset="utf-8">
    <title>ECharts</title>
    <style type="text/css">
        #main{height:400px;width: 1000px}
    </style>
    <script src="echarts.min.js"></script>
</head>
<body>
<div id="main">

</div>
<script type="text/javascript">
    // 基于准备好的dom，初始化 echarts 实例并绘制图表。
    var myChart = echarts.init(document.getElementById("main"));
    // 指定图表的配置项和数据
    var data = [
  {
    name: '祖父',
    children: [
      {
        name: '李叔叔',
        value: 15,
        children: [
          {
            name: '兄弟 Jack',
            value: 2
          },
          {
            name: '兄弟 Mary',
            value: 5,
            children: [
              {
                name: '儿子 Jack',
                value: 2
              }
            ]
          },
          {
            name: '兄弟 Ben',
            value: 4
          }
        ]
      },
      {
        name: '爸爸',
        value: 10,
        children: [
          {
            name: 'Me',
            value: 5
          },
          {
            name: '兄弟 Peter',
            value: 1
          }
        ]
      }
    ]
  },
  {
    name: '祖母',
    children: [
      {
        name: '李伯伯',
        children: [
          {
            name: '兄弟 Betty',
            value: 1
          },
          {
            name: '兄弟 Jenny',
            value: 2
          }
        ]
      }
    ]
  }
];
option = {
  series: {
    type: 'sunburst',
    // emphasis: {
    //     focus: 'ancestor'
    // },
    data: data,
    radius: [0, '90%'],
    label: {
      rotate: 'radial'
    }
  }
};
    myChart.setOption(option);
    // 使用刚指定的配置项和数据显示图表
    myChart.setOption(option);
</script>
</body>
</html>

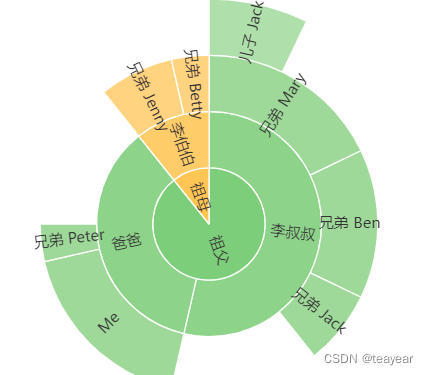

在这里插入图片描述

25.大中华地图

<html>
<head lang="en">
    <meta charset="utf-8">
    <title>ECharts</title>
    </style>
    <script src="https://cdn.staticfile.org/echarts/4.3.0/echarts.min.js"></script>
    <script src="http://cdn.zaixianke.com/china.js"></script>
    <script src="echarts.min.js"></script>
</head>
<body>
    <div id="china" style="height: 450px;width:750px;"></div>

    <script src="/static/js/echarts.js"></script>
    <script type="text/javascript" src="https://cdn.jsdelivr.net/npm/echarts/map/js/china.js"></script>

    <script>
            // 初始化echarts实例
            var myEcharts = echarts.init(document.getElementById("china"));
            var option = {
                title: {  //标题样式
                    text: '中国地图',
                    x: "center",
                    textStyle: {
                        fontSize: 18,
                        color: "black"
                    },
                },
                tooltip: {
                    trigger: 'item',
                    formatter: function (params) {
                        console.log(params)
                        if (params.name) {
                            return params.name + ' : ' + (isNaN(params.value) ? 0 : parseInt(params.value));
                        }
                    }
                },
                visualMap: {//视觉映射组件
                    top: 'bottom',
                    left: 'left',
                    min: 10,
                    max: 500000,
                    //text: ['High', 'Low'],
                    realtime: false,  //拖拽时，是否实时更新
                    calculable: true,  //是否显示拖拽用的手柄
                    inRange: {
                        color: ['lightskyblue', 'yellow', 'orangered']
                    }
                },
                series: [
                    {
                        name: '模拟数据',
                        type: 'map',
                        mapType: 'china',
                        roam: false,//是否开启鼠标缩放和平移漫游
                        itemStyle: {//地图区域的多边形 图形样式
                            normal: {//是图形在默认状态下的样式
                                label: {
                                    show: true,//是否显示标签
                                    textStyle: {
                                        color: "black"
                                    }
                                }
                            },
                            zoom: 1.5,  //地图缩放比例,默认为1
                            emphasis: {//是图形在高亮状态下的样式,比如在鼠标悬浮或者图例联动高亮时
                                label: {show: true}
                            }
                        },
                        top: "3%",//组件距离容器的距离
                        data: [
                            {name: '北京', value: 350000},
                            {name: '天津', value: 120000},
                            {name: '上海', value: 300000},
                            {name: '重庆', value: 92000},
                            {name: '河北', value: 25000},
                            {name: '河南', value: 20000},
                            {name: '云南', value: 500},
                            {name: '辽宁', value: 3050},
                            {name: '黑龙江', value: 80000},
                            {name: '湖南', value: 2000},
                            {name: '安徽', value: 24580},
                            {name: '山东', value: 40629},
                            {name: '新疆', value: 36981},
                            {name: '江苏', value: 13569},
                            {name: '浙江', value: 24956},
                            {name: '江西', value: 15194},
                            {name: '湖北', value: 41398},
                            {name: '广西', value: 41150},
                            {name: '甘肃', value: 17630},
                            {name: '山西', value: 27370},
                            {name: '内蒙古', value: 27370},
                            {name: '陕西', value: 97208},
                            {name: '吉林', value: 88290},
                            {name: '福建', value: 19978},
                            {name: '贵州', value: 94485},
                            {name: '广东', value: 89426},
                            {name: '青海', value: 35484},
                            {name: '西藏', value: 97413},
                            {name: '四川', value: 54161},
                            {name: '宁夏', value: 56515},
                            {name: '海南', value: 54871},
                            {name: '台湾', value: 48544},
                            {name: '香港', value: 49474},
                            {name: '澳门', value: 34594}
                        ]
                    }
                ]
            };
            // 使用刚指定的配置项和数据显示图表。
            myEcharts.setOption(option);
        </script>
</body>
</html>
