TL;DR 使用真实世界的心电图 (ECG) 数据来检测患者心跳中的异常情况。我们将构建一个 LSTM 自动编码器，在一组正常的心跳上对其进行训练，并将看不见的示例分类为正常或异常

在本教程中，您将学习如何使用 LSTM 自动编码器检测时间序列数据中的异常。您将使用来自单个心脏病患者的真实心电图数据来检测异常心跳。

在浏览器中运行完整的笔记本 (Google Colab)
阅读使用 Pytorch 完成工作这本书

在本教程结束时，您将学习如何：

准备数据集以从时间序列数据中进行异常检测
使用 PyTorch 构建 LSTM 自动编码器
训练和评估您的模型
选择异常检测的阈值
将看不见的示例分类为正常或异常

数据

该数据集包含 5,000 个时间序列示例（通过 ECG 获得），具有 140 个时间步长。每个序列对应于单个充血性心力衰竭患者的单个心跳。

心电图（ECG 或 EKG）是一种通过测量心脏的电活动来检查心脏功能的测试。每次心跳时，都会有一个电脉冲（或电波）穿过您的心脏。这种波会导致肌肉挤压并从心脏泵出血液。资源

我们有 5 种类型的心跳（类）：

正常 (N)
R-on-T 室性早搏 (R-on-T PVC)
室性早搏 (PVC)
室上性早搏或异位搏动（SP 或 EB）
未分类节拍 (UB)。

假设一个健康的心脏和每分钟 70 到 75 次的典型心率，每个心动周期或心跳大约需要 0.8 秒才能完成一个周期。频率：每分钟 60-100 次（人类）持续时间：0.6-1 秒（人类）来源

该数据集在我的 Google Drive 上可用。我们去取得它：

# BASH
!gdown --id 16MIleqoIr1vYxlGk4GKnGmrsCPuWkkpT
!unzip -qq ECG5000.zip

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

数据有多种格式。我们将arff文件加载到 Pandas 数据帧中：

with open('ECG5000_TRAIN.arff') as f:
    train = a2p.load(f)
with open('ECG5000_TEST.arff') as f:
    test = a2p.load(f)

我们将把训练和测试数据合并到一个数据框中。这将为我们提供更多数据来训练我们的自动编码器。我们还将对其进行洗牌：

df = train.append(test)
df = df.sample(frac=1.0)
df.shape


(5000, 141)

我们有 5,000 个示例。每行代表一个心跳记录。让我们命名可能的类：

CLASS_NORMAL = 1
class_names = ['Normal','R on T','PVC','SP','UB']

接下来，我们将最后一列重命名为target，以便更容易引用它：

new_columns = list(df.columns)
new_columns[-1] = 'target'
df.columns = new_columns

探索性数据分析

让我们检查一下每个心跳类有多少个示例：

df.target.value_counts()

Output:

1    2919
2    1767
4     194
3      96
5      24
Name: target, dtype: int64

让我们绘制结果：

到目前为止，普通班的例子最多。这很棒，因为我们将使用它来训练我们的模型。

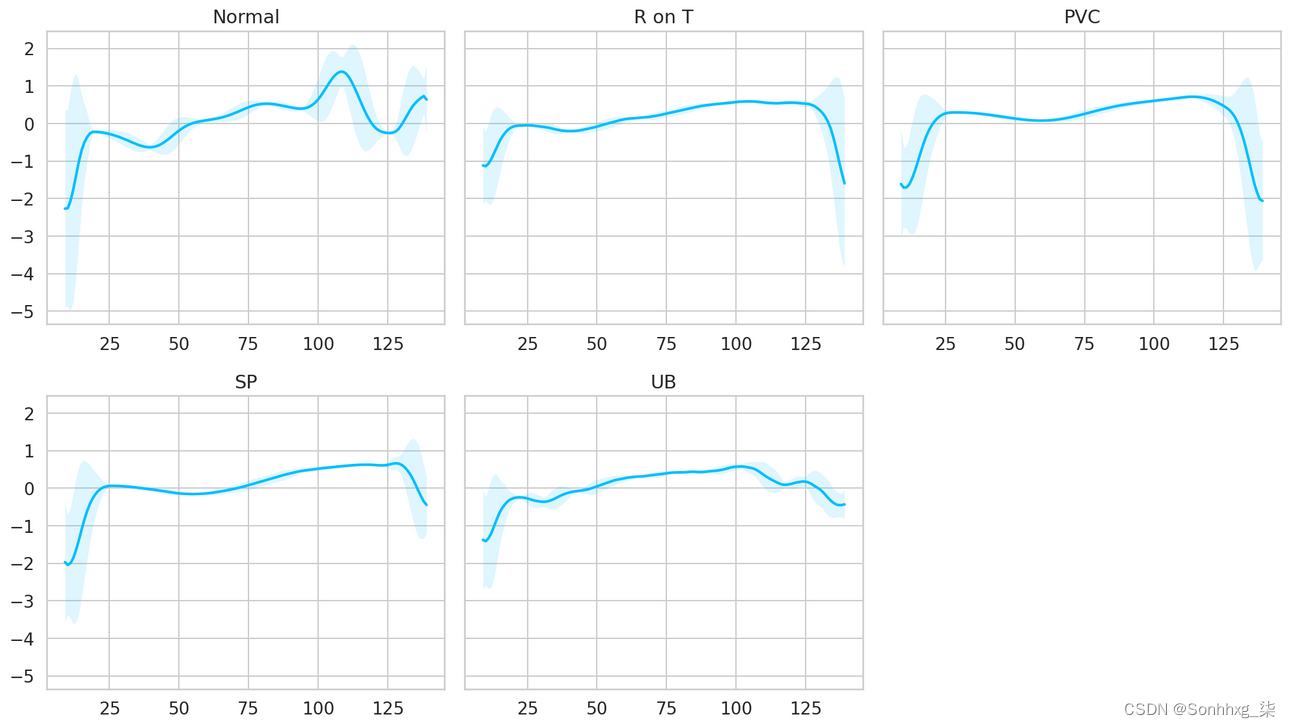

让我们看一下每个类的平均时间序列（在顶部和底部用一个标准偏差平滑）：

正常类与所有其他类具有明显不同的模式，这是非常好的。也许我们的模型将能够检测到异常？

LSTM 自动编码器

自动编码器的工作是获取一些输入数据，将其传递给模型，并获得输入的重构。重建应该尽可能匹配输入。诀窍是使用少量参数，以便您的模型学习数据的压缩表示。

从某种意义上说，自动编码器试图只学习数据最重要的特征（压缩版本）。在这里，我们将了解如何将时间序列数据提供给自动编码器。我们将使用几个 LSTM 层（因此是 LSTM 自动编码器）来捕获数据的时间依赖性。

要将序列分类为正常或异常，我们将选择一个阈值，超过该阈值时心跳被视为异常。

重建损失

在训练自动编码器时，目标是尽可能地重构输入。这是通过最小化损失函数来完成的（就像在监督学习中一样）。这个函数被称为重建损失。交叉熵损失和均方误差是常见的例子。

ECG 数据中的异常检测

我们将使用正常的心跳作为模型的训练数据并记录重建损失。但首先，我们需要准备数据：

数据预处理

让我们获取所有正常的心跳并删除目标（类）列：

normal_df = df[df.target == str(CLASS_NORMAL)].drop(labels='target', axis=1)
normal_df.shape

(2919, 140)

我们将合并所有其他类并将它们标记为异常：

anomaly_df = df[df.target != str(CLASS_NORMAL)].drop(labels='target', axis=1)
anomaly_df.shape

(2081, 140)

我们将正常示例拆分为训练集、验证集和测试集：

train_df, val_df = train_test_split(
    normal_df,
    test_size=0.15,
    random_state=RANDOM_SEED
)
val_df, test_df = train_test_split(
    val_df,
    test_size=0.33,
    random_state=RANDOM_SEED
)

我们需要将我们的示例转换为张量，以便我们可以使用它们来训练我们的自动编码器。让我们为此编写一个辅助函数：

def create_dataset(df):
    sequences = df.astype(np.float32).to_numpy().tolist()
    dataset = [torch.tensor(s).unsqueeze(1).float() for s in sequences]
    n_seq, seq_len, n_features = torch.stack(dataset).shape
    return dataset, seq_len, n_features

每个时间序列都将转换为形状序列长度x特征数（在我们的例子中为 140x1）的 2D 张量。

让我们创建一些数据集：

train_dataset, seq_len, n_features = create_dataset(train_df)
val_dataset, _, _ = create_dataset(val_df)
test_normal_dataset, _, _ = create_dataset(test_df)
test_anomaly_dataset, _, _ = create_dataset(anomaly_df)

LSTM 自动编码器

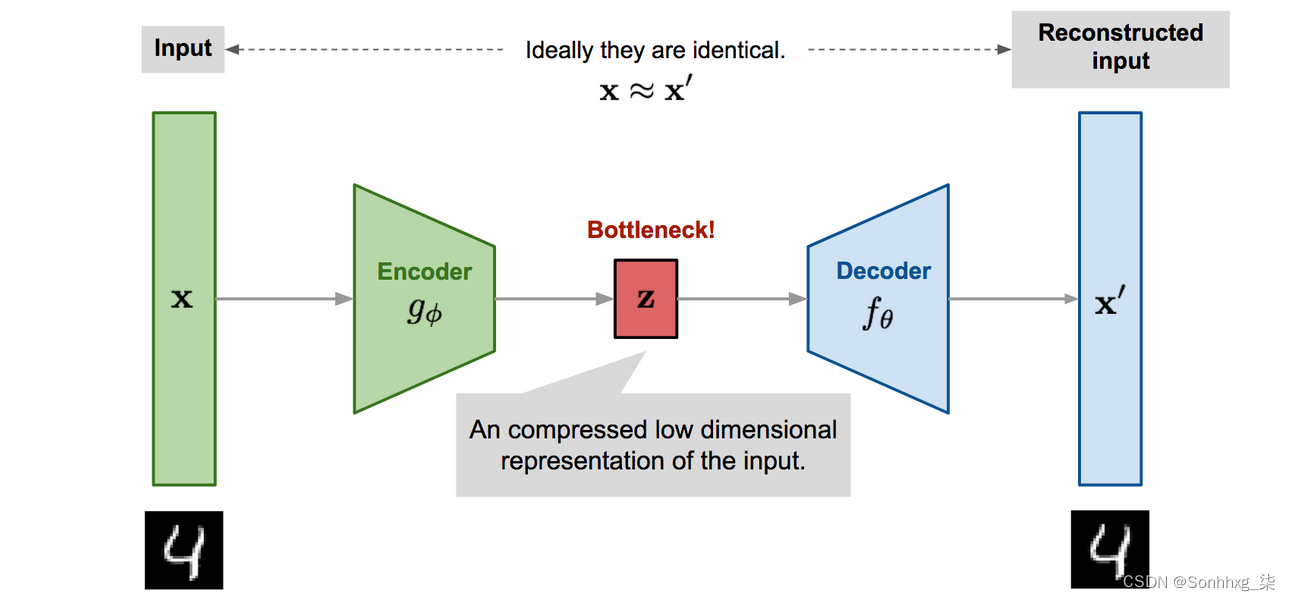

自动编码器

示例自动编码器架构图像源

通用的自动编码器架构由两个组件组成。一个压缩输入的编码器和一个尝试重建它的解码器。

我们将使用来自这个GitHub存储库的 LSTM 自动编码器，并进行一些小的调整。我们模型的工作是重建时间序列数据。让我们从编码器开始：

class Encoder(nn.Module):
    def __init__(self, seq_len, n_features, embedding_dim=64):
        super(Encoder, self).__init__()
        self.seq_len, self.n_features = seq_len, n_features
        self.embedding_dim, self.hidden_dim = embedding_dim, 2 * embedding_dim
        self.rnn1 = nn.LSTM(
            input_size=n_features,
            hidden_size=self.hidden_dim,
            num_layers=1,
            batch_first=True
        )
        self.rnn2 = nn.LSTM(
            input_size=self.hidden_dim,
            hidden_size=embedding_dim,
            num_layers=1,
            batch_first=True
        )
    def forward(self, x):
        x = x.reshape((1, self.seq_len, self.n_features))
        x, (_, _) = self.rnn1(x)
        x, (hidden_n, _) = self.rnn2(x)
        return hidden_n.reshape((self.n_features, self.embedding_dim))

编码器使用两个 LSTM 层来压缩时间序列数据输入。

接下来，我们将使用解码器对压缩表示进行解码：

class Decoder(nn.Module):
    def __init__(self, seq_len, input_dim=64, n_features=1):
        super(Decoder, self).__init__()
        self.seq_len, self.input_dim = seq_len, input_dim
        self.hidden_dim, self.n_features = 2 * input_dim, n_features
        self.rnn1 = nn.LSTM(
            input_size=input_dim,
            hidden_size=input_dim,
            num_layers=1,
            batch_first=True
        )
        self.rnn2 = nn.LSTM(
            input_size=input_dim,
            hidden_size=self.hidden_dim,
            num_layers=1,
            batch_first=True
        )
        self.output_layer = nn.Linear(self.hidden_dim, n_features)
    def forward(self, x):
        x = x.repeat(self.seq_len, self.n_features)
        x = x.reshape((self.n_features, self.seq_len, self.input_dim))
        x, (hidden_n, cell_n) = self.rnn1(x)
        x, (hidden_n, cell_n) = self.rnn2(x)
        x = x.reshape((self.seq_len, self.hidden_dim))
        return self.output_layer(x)

我们的解码器包含两个 LSTM 层和一个提供最终重建的输出层。

是时候将所有内容包装到一个易于使用的模块中了：

class RecurrentAutoencoder(nn.Module):
    def __init__(self, seq_len, n_features, embedding_dim=64):
        super(RecurrentAutoencoder, self).__init__()
        self.encoder = Encoder(seq_len, n_features, embedding_dim).to(device)
        self.decoder = Decoder(seq_len, embedding_dim, n_features).to(device)
    def forward(self, x):
        x = self.encoder(x)
        x = self.decoder(x)
        return x

我们的自动编码器通过编码器和解码器传递输入。让我们创建它的一个实例：

model = RecurrentAutoencoder(seq_len, n_features, 128)
model = model.to(device)

训练

让我们为我们的训练过程编写一个辅助函数：

def train_model(model, train_dataset, val_dataset, n_epochs):
    optimizer = torch.optim.Adam(model.parameters(), lr=1e-3)
    criterion = nn.L1Loss(reduction='sum').to(device)
    history = dict(train=[], val=[])
    best_model_wts = copy.deepcopy(model.state_dict())
    best_loss = 10000.0
    for epoch in range(1, n_epochs + 1):
        model = model.train()
        train_losses = []
        for seq_true in train_dataset:
            optimizer.zero_grad()
            seq_true = seq_true.to(device)
            seq_pred = model(seq_true)
            loss = criterion(seq_pred, seq_true)
            loss.backward()
            optimizer.step()
            train_losses.append(loss.item())
        val_losses = []
        model = model.eval()
        with torch.no_grad():
            for seq_true in val_dataset:
                seq_true = seq_true.to(device)
                seq_pred = model(seq_true)
                loss = criterion(seq_pred, seq_true)
                val_losses.append(loss.item())
        train_loss = np.mean(train_losses)
        val_loss = np.mean(val_losses)
        history['train'].append(train_loss)
        history['val'].append(val_loss)
        if val_loss < best_loss:
            best_loss = val_loss
            best_model_wts = copy.deepcopy(model.state_dict())
        print(f'Epoch {epoch}: train loss {train_loss} val loss {val_loss}')
    model.load_state_dict(best_model_wts)
    return model.eval(), history

在每个时期，训练过程都会为我们的模型提供所有训练示例，并评估验证集的性能。请注意，我们使用的批量大小为 1（我们的模型一次只能看到 1 个序列）。我们还记录了过程中的训练和验证集损失。

请注意，我们正在最小化L1Loss，它测量 MAE（平均绝对误差）。为什么？重建似乎比 MSE（均方误差）更好。

我们将获得具有最小验证错误的模型版本。让我们做一些训练：

model, history = train_model(
    model,
    train_dataset,
    val_dataset,
    n_epochs=150
)

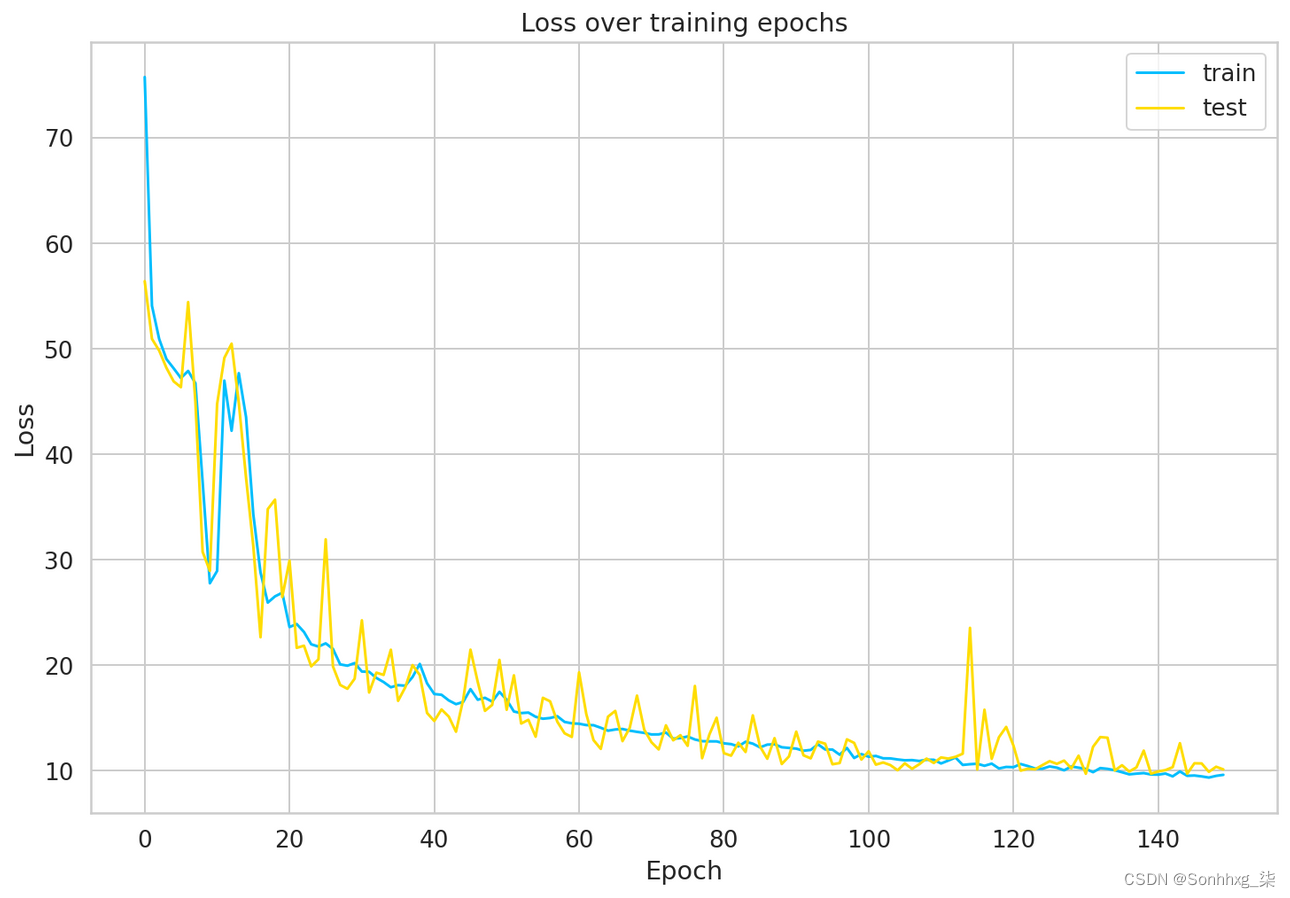

我们的模型收敛得很好。似乎我们可能需要一个更大的验证集来平滑结果，但现在就可以了。

保存模型

让我们存储模型以备后用：

MODEL_PATH = 'model.pth'
torch.save(model, MODEL_PATH)

如果要下载并加载预训练模型，请取消注释下一行：

# !gdown --id 1jEYx5wGsb7Ix8cZAw3l5p5pOwHs3_I9A
# model = torch.load('model.pth')
# model = model.to(device)

选择阈值

有了我们手头的模型，我们可以看看训练集上的重建误差。让我们首先编写一个辅助函数来从我们的模型中获取预测：

def predict(model, dataset):
    predictions, losses = [], []
    criterion = nn.L1Loss(reduction='sum').to(device)
    with torch.no_grad():
        model = model.eval()
        for seq_true in dataset:
            seq_true = seq_true.to(device)
            seq_pred = model(seq_true)
            loss = criterion(seq_pred, seq_true)
            predictions.append(seq_pred.cpu().numpy().flatten())
            losses.append(loss.item())
    return predictions, losses

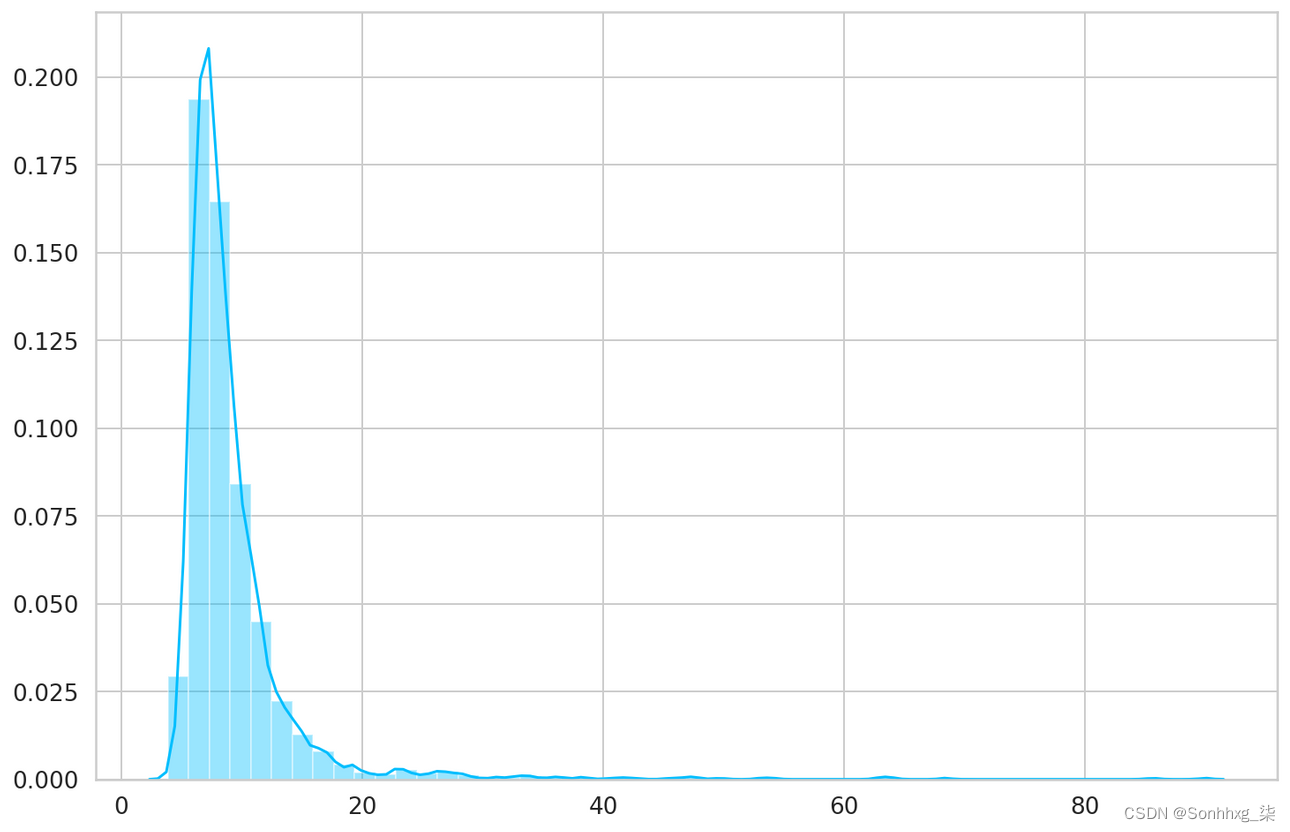

我们的函数遍历数据集中的每个示例并记录预测和损失。让我们得到损失并看看它们：

_, losses = predict(model, train_dataset)
sns.distplot(losses, bins=50, kde=True);

THRESHOLD = 26

评估

使用阈值，我们可以将问题转化为简单的二元分类任务：

如果示例的重建损失低于阈值，我们会将其归类为正常心跳
或者，如果损失高于阈值，我们会将其归类为异常

正常听力节拍

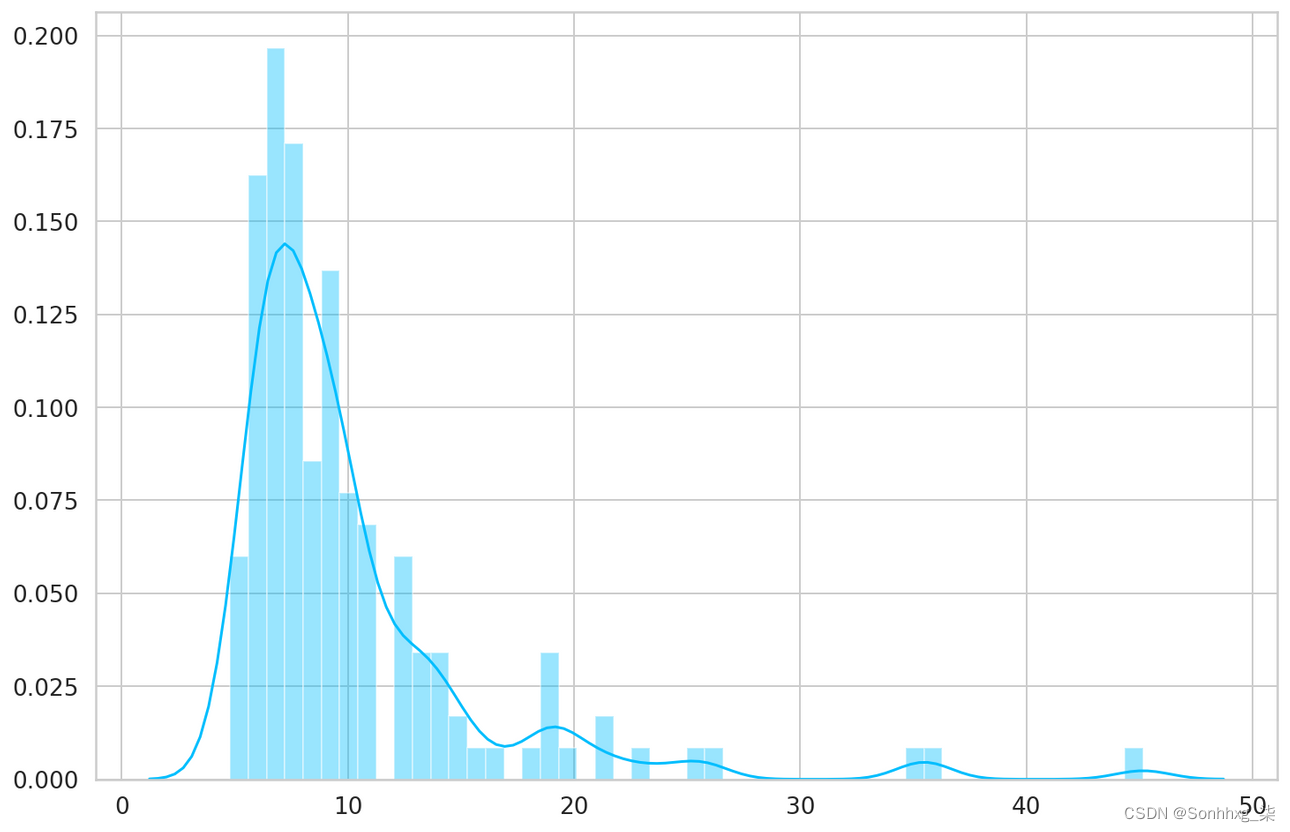

让我们检查一下我们的模型在正常心跳上的表现如何。我们将使用测试集中的正常心跳（我们的模型没有看到这些）：

predictions, pred_losses = predict(model, test_normal_dataset)
sns.distplot(pred_losses, bins=50, kde=True);

我们将计算正确的预测：

correct = sum(l <= THRESHOLD for l in pred_losses)
print(f'Correct normal predictions: {correct}/{len(test_normal_dataset)}')

Correct normal predictions: 142/145

异常情况

我们将对异常示例执行相同的操作，但它们的数量要高得多。我们将得到一个与正常心跳大小相同的子集：

anomaly_dataset = test_anomaly_dataset[:len(test_normal_dataset)]

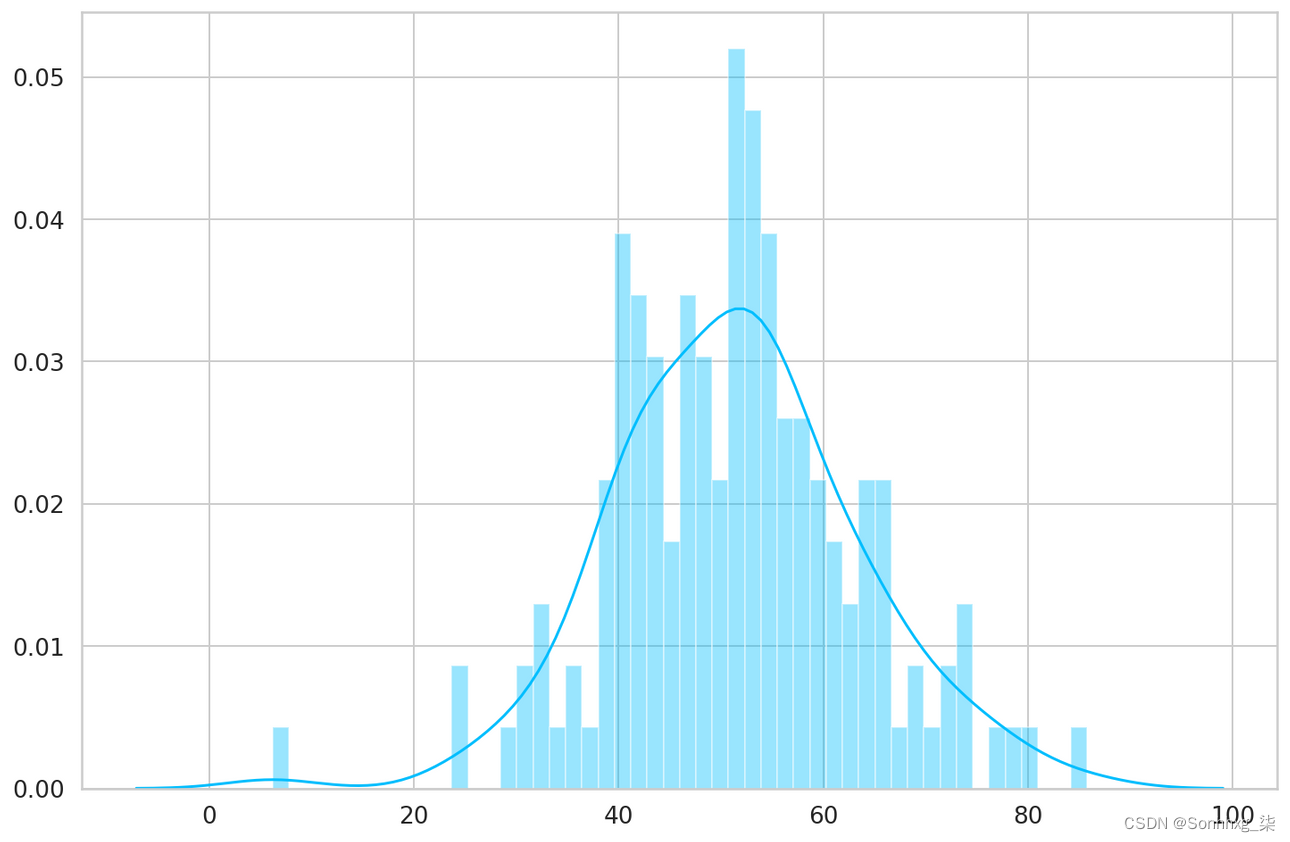

现在我们可以对异常子集的模型进行预测：

predictions, pred_losses = predict(model, anomaly_dataset)
sns.distplot(pred_losses, bins=50, kde=True);

最后，我们可以统计超过阈值的示例数量（视为异常）：

correct = sum(l > THRESHOLD for l in pred_losses)
print(f'Correct anomaly predictions: {correct}/{len(anomaly_dataset)}')

Correct anomaly predictions: 142/145

我们取得了非常好的结果。在现实世界中，您可以根据要容忍的错误类型来调整阈值。在这种情况下，您可能希望误报（正常心跳被视为异常）多于误报（异常被视为正常）。

看例子

我们可以叠加真实的和重建的时间序列值，看看它们有多接近。我们将针对一些正常和异常情况执行此操作：

概括

在本教程中，您学习了如何使用 PyTorch 创建 LSTM 自动编码器，并使用它来检测 ECG 数据中的心跳异常。

在浏览器中运行完整的笔记本 (Google Colab)
阅读使用 Pytorch 完成工作这本书

你学会了如何：

准备数据集以从时间序列数据中进行异常检测
使用 PyTorch 构建 LSTM 自动编码器
训练和评估您的模型
选择异常检测的阈值
将看不见的示例分类为正常或异常

虽然我们的时间序列数据是单变量的（我们只有 1 个特征），但代码应该适用于多变量数据集（多个特征），几乎不需要修改。随意尝试！
