小程序基础原理

前言

本文会围绕小程序的基础原理进行介绍。主要包括小程序的基础结构、编译、加载、通讯等几个方面。旨在阅读完毕后可以对小程序有一个基本的印象。

一、基础

对于用户来讲，小程序无需下载、用完即走、体验良好。

对于开发者来讲，小程序主要是区别于端内的内嵌纯Web页面。

第一点是开发体验上的区别，首先需要注册账号，下载开发者工具，然后使用小程序定制的DSL和JavaScript来进行开发，在小程序开发者工具上运行小程序来查看小程序的效果，最后提交代码审核通过后进行发布。

👉 微信小程序开发指南

DSL：Domain Specific Language（领域特定语言）

所谓DSL，是指利用为特定领域（Domain）所专门设计的词汇和语法，简化程序设计过程，提高生产效率的技术，同时也让非编程领域专家的人直接描述逻辑成为可能。DSL
的优点是，可以直接使用其对象领域中的概念，集中描述“想要做到什么”（What）的部分，而不必对“如何做到”（How）进行描述。

摘自：《代码的未来》 — [日]
松本行弘

目的：限定问题边界和控制复杂度，提高编程效率，更加的抽象化。

举例：1. 内部：jQuery。

外部：JSX、Sass、SQL、WXML、WXSS、WXS。

我们需要使用WXML、WXSS、WXS结合基础组件和事件系统来构建小程序页面。
在这里插入图片描述

WXML

<!--wxml 数据绑定 -->
<view> {{message}} </view>

<!--wxml 列表渲染-->
<view wx:for="{{array}}"> {{item}} </view>

<!--wxml 条件判断-->
<view wx:if="{{view == 'WEBVIEW'}}"> WEBVIEW </view>
<view wx:elif="{{view == 'APP'}}"> APP </view>
<view wx:else="{{view == 'MINA'}}"> MINA </view>

<!--wxml 模板-->
<template name="staffName">
  <view>
    FirstName: {{firstName}}, LastName: {{lastName}}
  </view>
</template>

<template is="staffName" data="{{...staffA}}"></template>
<template is="staffName" data="{{...staffB}}"></template>
<template is="staffName" data="{{...staffC}}"></template>

WXSS

.padding {
    padding: 20rpx;
}

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-uMOyCt2Q-1668755624647)(https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/87ae7f449c8c4dc2a44bb349ae0cd9c5~tplv-k3u1fbpfcp-zoom-1.image)]

WXS 👉 WXS 语法参考 👉 WXS响应事件

WXS（WeiXin Script）是小程序的一套脚本语言，结合 WXML，可以构建出页面的结构。

WXS 与 JavaScript 是不同的语言，有自己的语法，并不和 JavaScript 一致。

特点：

运行在视图层，不依赖基础库。

不能直接setData，只能修改组件的class和style，以及一些格式化处理。（可以间接通过callMethod通知逻辑层设置数据）

可以进行简单的逻辑运算，能力有限。

支持绑定事件，可以处理一些用户交互事件。

常用场景：

数据格式处理，如日期、文本等，可以实现过滤器的功能。

用户频繁交互且需要改变样式的场景下：页面滚动菜单吸顶、拖拽跟随、侧边栏抽屉等。

过滤器

// /pages/tools.wxs

var foo = "five";
var bar = function (d) {
  return `${d} apples`;
}
module.exports = {
  FOO: foo,
  bar: bar,
};
module.exports.msg = "some msg";

<!-- page/index/index.wxml -->
<wxs src="./../tools.wxs" module="tools" />
<view> {{tools.msg}} </view>
<view> {{tools.bar(tools.FOO)}} </view>

<!-- 页面效果 -->
some msg
five apples

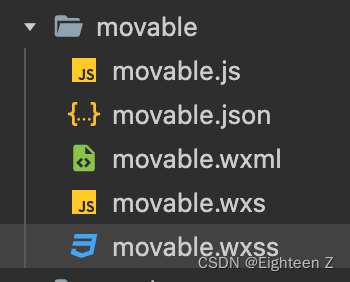

拖拽效果

<!--pages/movable/movable.wxml-->
<wxs module="test" src="./movable.wxs"></wxs>
<view wx:if="{{show}}" class="area" style='position:relative;width:100%;height:100%;'>
  <view
    data-index="1"
    data-obj="{{dataObj}}"
    bindtouchstart="{{test.touchstart}}"
    bindtouchmove="{{test.touchmove}}"
    bindtouchend='{{test.touchmove}}'
    class="movable"
    style="position:absolute;width:100px;height:100px;background:{{color}};left:{{left}}px;top:{{top}}px"
    ></view>
</view>

// pages/movable/movable.js
Page({
  data: {
    left: 50,
    top: 50,
    color: 'red',
    taptest: 'taptest',
    show: true,
    dataObj: {
      obj: 1
    }
  },

  onLoad: function (options) {

  },

  onReady: function () {

  },
  testCallmethod(params) {
    console.log(params);
    this.setData({
      color: params.c,
    })
  }
})

// movable.wxs
var startX = 0
var startY = 0
var lastLeft = lastTop = 50
function touchstart(event, ins) {
  var touch = event.touches[0] || event.changedTouches[0]
  startX = touch.pageX
  startY = touch.pageY
  ins.callMethod('testCallmethod', {
    c: 'blue',
  })
}
function touchmove(event, ins) {
  var touch = event.touches[0] || event.changedTouches[0]
  var pageX = touch.pageX
  var pageY = touch.pageY
  var left = pageX - startX + lastLeft
  var top = pageY - startY + lastTop
  startX = pageX
  startY = pageY
  lastLeft = left
  lastTop = top
  ins.selectComponent('.movable').setStyle({
    left: left + 'px',
    top: top + 'px'
  })
}
module.exports = {
  touchstart: touchstart,
  touchmove: touchmove,
}

使用 DSL 的原因：HTML的自由度过高，通过DSL来约束管控。也增加了一定的扩展性，小程序可以在DSL转换的过程中去添加一些自己的兼容。例如：input输入框focus时被键盘遮挡的问题，小程序可以自己通过覆盖原生组件的方式来解决。

第二点基础架构上的区别，小程序将逻辑层和渲染层分离，逻辑层不再置于浏览器环境中运行，逻辑侧和视图侧的通讯会经过端的转发。

第三点是渲染侧多页面，逻辑侧只有一个逻辑实例

二、架构

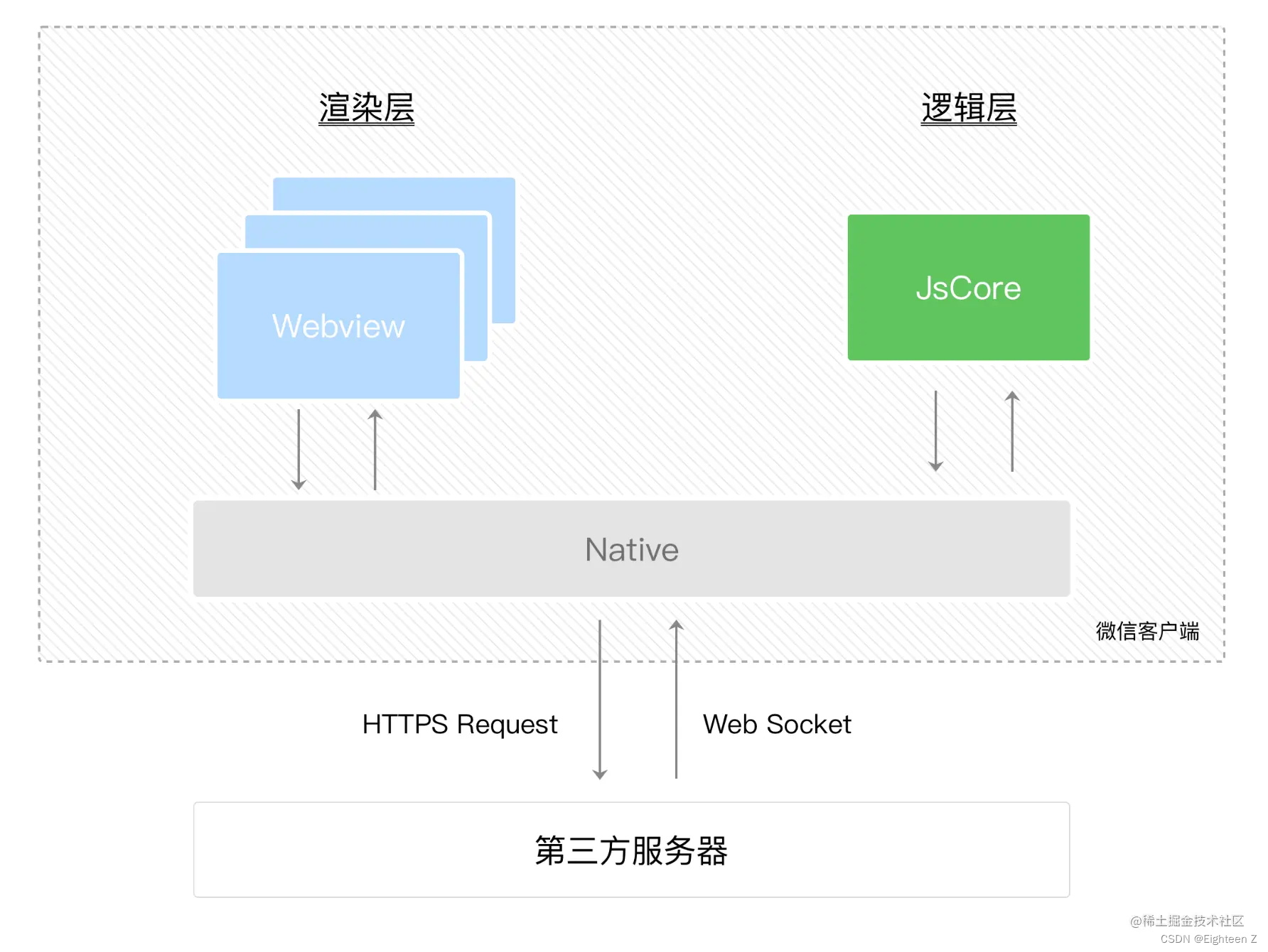

整个小程序框架系统分为两部分：逻辑层（App Service）和 视图层（View）。小程序提供了自己的视图层描述语言 WXML 和 WXSS，以及基于 JavaScript 的逻辑层框架。
在这里插入图片描述

业务逻辑侧用来执行开发者的业务逻辑代码，运行在JsCore中。

渲染侧有多个Webview。

渲染侧和逻辑侧不能直接通讯，而是通过的jsBridge来中转。

「为什么选择这样的架构」

技术选型

通常我们常见的渲染界面的方式有以下三种

原生渲染

小程序是运行在端内的，比如微信小程序的宿主是微信，字节小程序的宿主是头条APP、抖音等。使用原生技术来渲染小程序，很明显的优势是可以获得比较好的用户体验和丰富的原生能力。

但同时也会存在一个问题，完全使用原生来渲染小程序，那么小程序就和宿主绑定在了一起了，完全属于宿主的一部分，小程序的发布也需要依赖端的发版，这种迭代发版的节奏是肯定是不对的。

纯Web渲染

小程序需要像Web应用一样，可以随时的，直接拉取下载最新的资源包在本地运行。但纯粹的web技术无法直接调用原生能力并且也无法保证良好的用户体验。

因为在一些复杂的交互场景下，逻辑执行会阻塞UI的渲染（单线程），页面也可能会出现一些性能问题。

Hybrid 渲染

最终，小程序选择了Hybrid 方案，微信在2015年就推出了JS-SDK，其为开发者提供了丰富的微信原生能力，解决了移动端页面能力不足的问题。

同时每个页面由单独的Webview渲染，降低了每个Webview的渲染负担（多Webview的结构），定义了一系列的内置组件来统一体验。

hybrid方案

「带来的问题」

安全管控

由于web技术的灵活性，我们可以使用JavaScript随意直接Window的API去更改页面内容，随意使用eval执行代码，或者直接去跳转至新的页面。

这些对于小程序来说都会导致内容不可控，存在一定的安全合规风险。

并且小程序提供了内置组件来统一体验，如果页面直接跳转至其他的网址上，那小程序就无法再保证统一体验了。

小程序提供一个沙箱环境来给开发者使用。沙箱内只提供JavaScript的解释执行环境，不再提供任何浏览器相关的接口，这样就将开发者的JavaScript运行环境和浏览器环境隔离开了。

所以我们看到架构图中，逻辑层是单独运行在JsCore中的，并没有在浏览器的环境中运行。

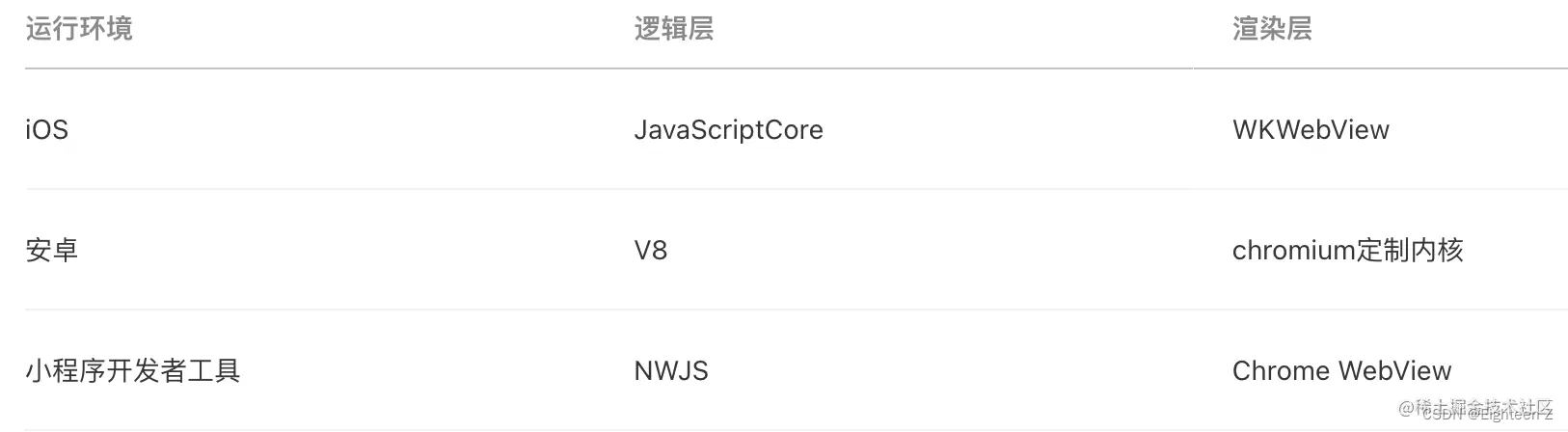

不同的运行环境

在这里插入图片描述

通讯的延时

因为小程序的JavaScript的环境不在Webview内了，所以它所有的通信都需要端的转发，这会带来一些延时，所以我们在涉及setData操作时，需要注意一些性能问题。

「更多的优化」

渲染层多Webview

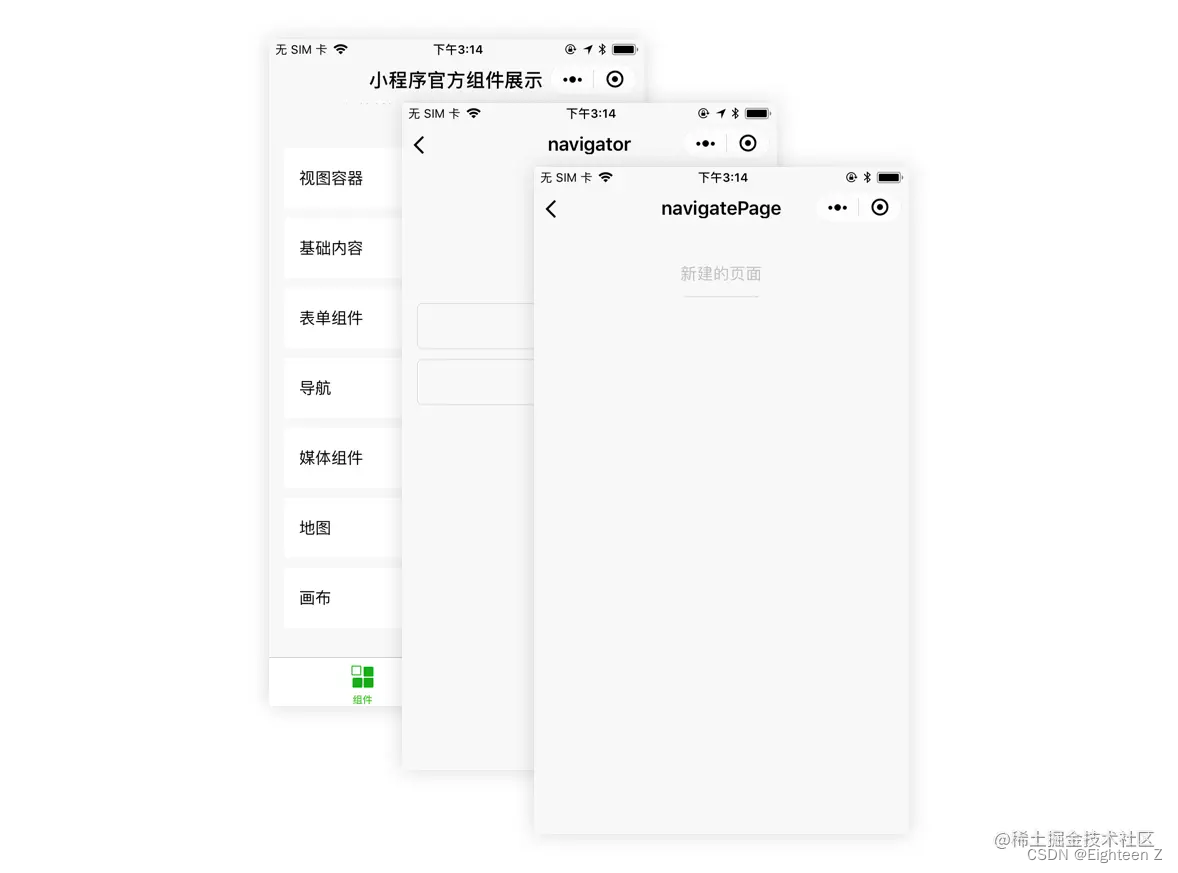

下图是当小程序执行过两次navigateTo 之后的页面栈 [ pageA, pageB, pageC ]。
在这里插入图片描述

在小程序中我们路由跳转的API有 navigateTo、navigateBack、redirectTo、switchTab四种。我们以上图状态为例，来看下四个API执行之后对页面栈的影响。

当我们调用wx.navigateTo({url: ‘pageD’}) 时，此时页面栈会变成 [ pageA, pageB, pageC, pageD ]。

当我们调用wx.navigateBack()时，此时页面栈会变成 [ pageA, pageB ]。

当我们调用wx.redirectTo({url: ‘pageD’})时, 此时页面栈会变成 [ pageA, pageB, pageD ]。

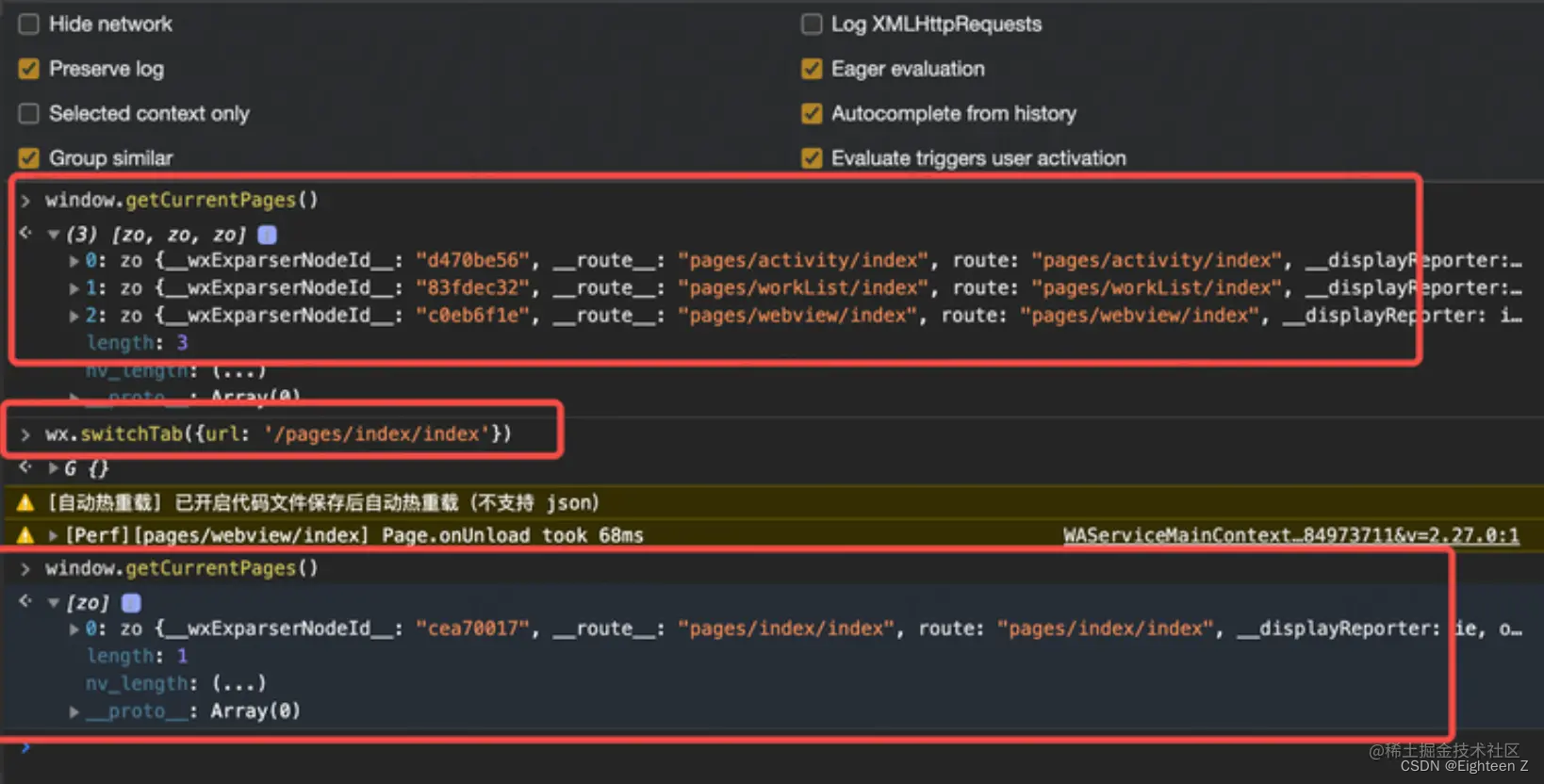

当我们调用switchTab 时，看下图。
在这里插入图片描述

当然这个页面栈的长度不会无限增加，目前已知的是最多限制在10条。当页面栈达到10条之后，继续执行navigateTo的话，小程序会自动将其转换为redirectTo执行。
在这里插入图片描述

小程序开发者工具测试结果 10条

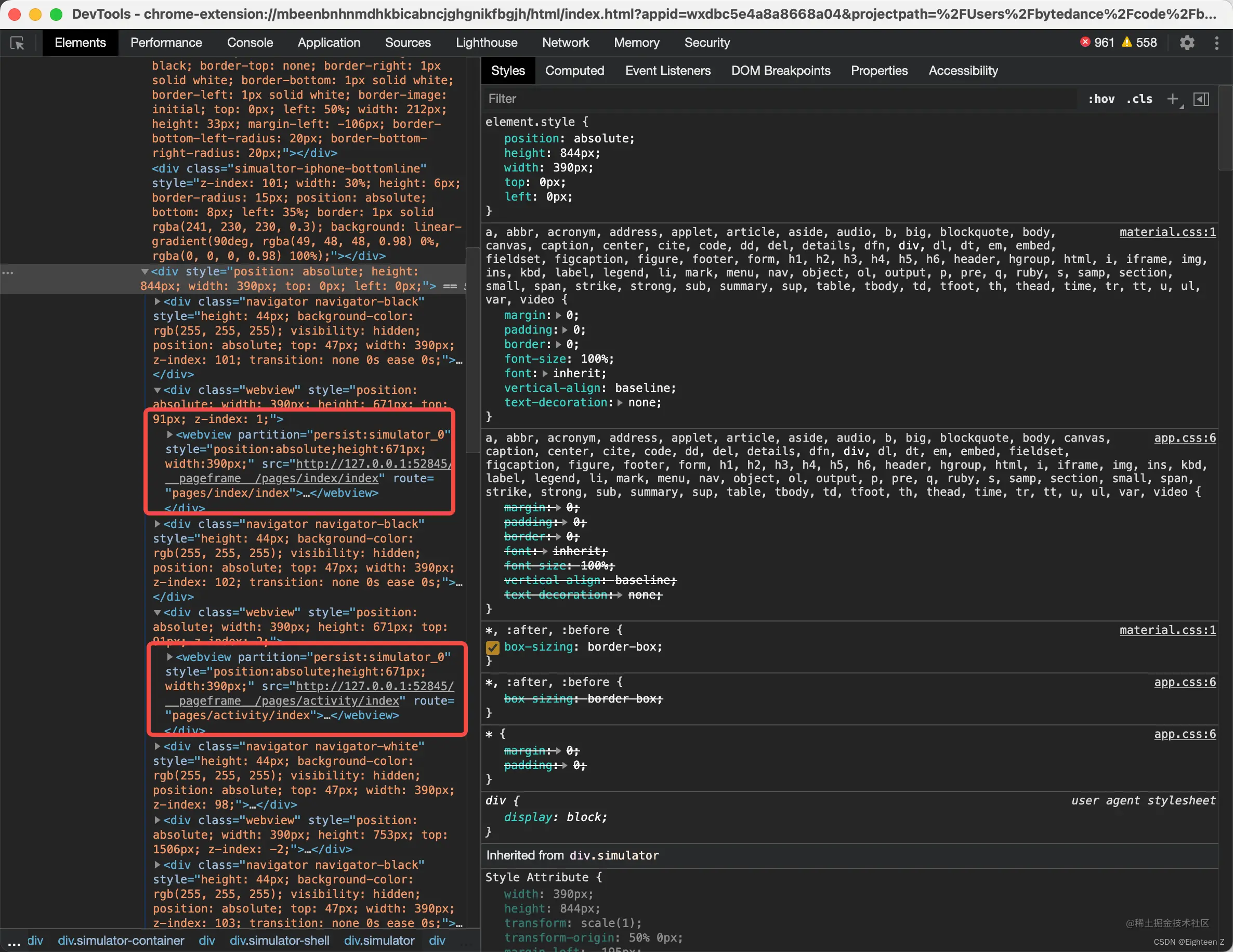

小程序开发者工具调试Element中也可以看到多个Webview

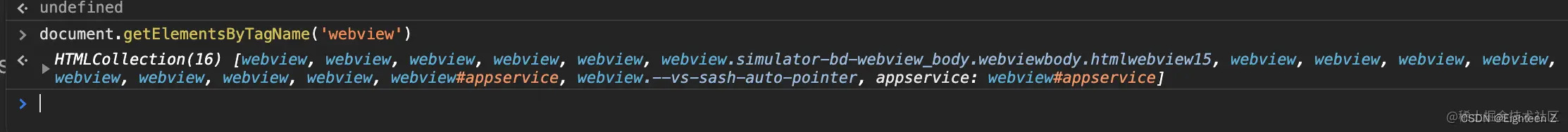

实际在小程序开发者工具中获取Webview节点，会发现超过了10个。

三、编译

3.1 文件编译

JS编译：Babel 转换后模块化处理注入一些不希望开发者使用的变量（window、document、alert等）。

XXSS编译：通过postCSS转换为CSS，rpx在运行时转换所以，最后CSS会转换成JS。

XXML编译：XXML解析生成DOM树，再通过Babel转换成JS。

JSON编译：是一个将多个JSON合并的操作。

XXML 在WebView中是无法直接使用的，小程序这里做了一层编译转换。（各平台实现有差别）

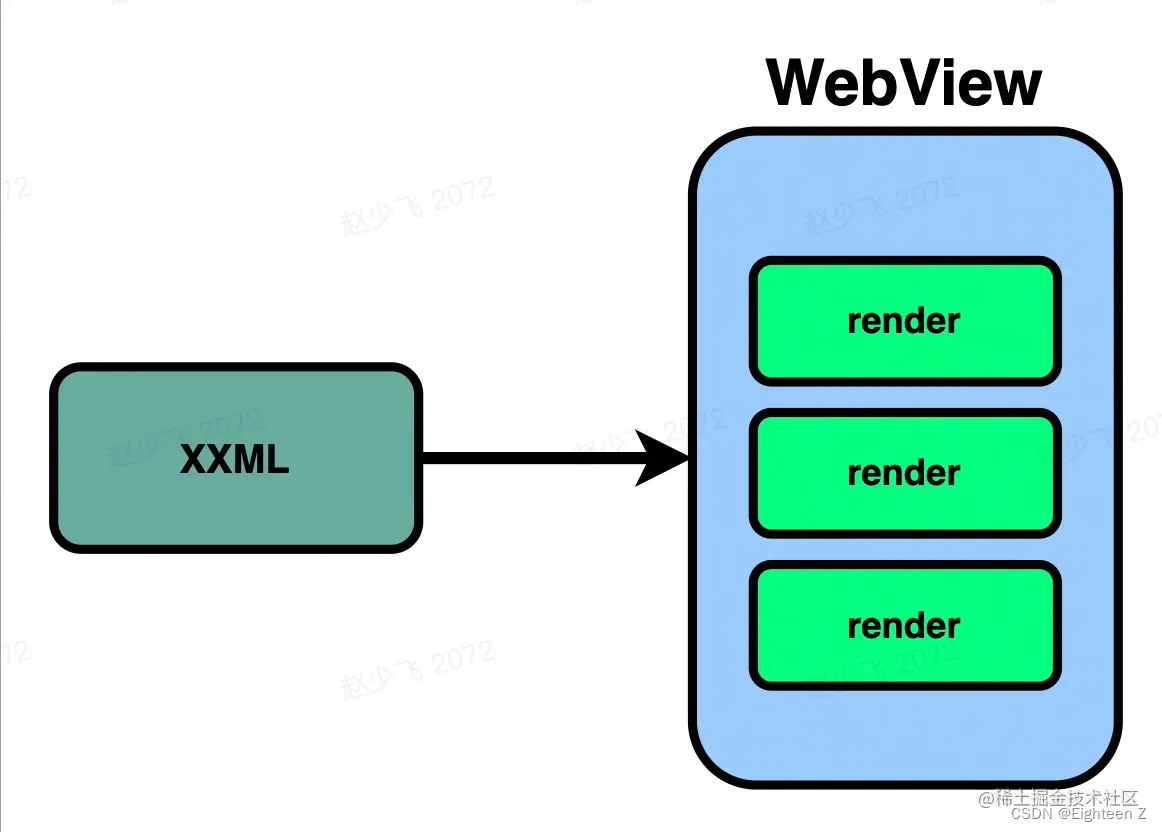

这块有一个公式来描述编译前后的结果：

$$ $V i e w = r e n d e r (s t a t e)$ $$
在这里插入图片描述

小程序将编译就是将XXML 转换成一系列的render函数，放在视图层中。等到传入路由信息后，找到对应的render函数，再将其渲染为真正的dom节点。

3.2 流程

以 123 为例

第一步：使用 HTML Parser 2 对 XXML 进行解析生成DOM树。

第二步：使用 Babel的能力去处理DOM节点，将其转换成抽象语法树。

第三步：使用 babel-generator 将抽象语法树转换成 js （render函数）。

第一步

使用 htmlparser2 对其进行解析 👉 htmlparser2

主要拿到三部分内容

Opentag 开标签包括开标签名属性

Text 文本内容

Closetag 闭合标签包括闭合标签名


const { Parser } = require('htmlparser2');

const parser = new Parser({
    onopentag(name, attributes) {
        console.log('open tag  name ->', name)
        console.log('open tag  attributes ->', attributes)
    },
    ontext(text) {
        console.log("text -->", text);
    },
    onclosetag(tagname) {
       console.log('close tag  name ->', tagname)
    },
});
parser.write(
    "<view class='red'>123</view>"
);
parser.end();

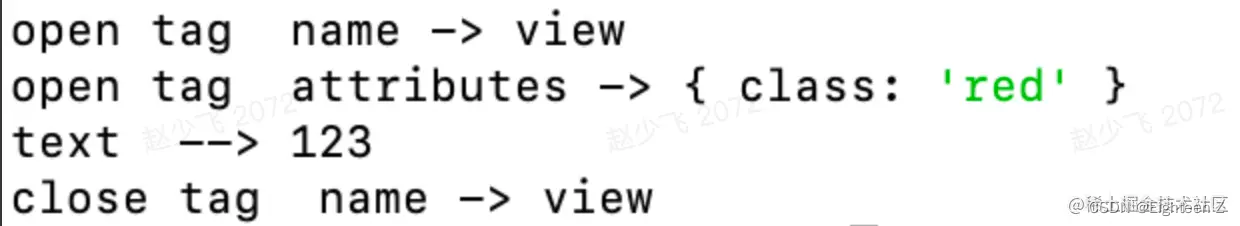

运行结果
在这里插入图片描述

第二步 & 第三步

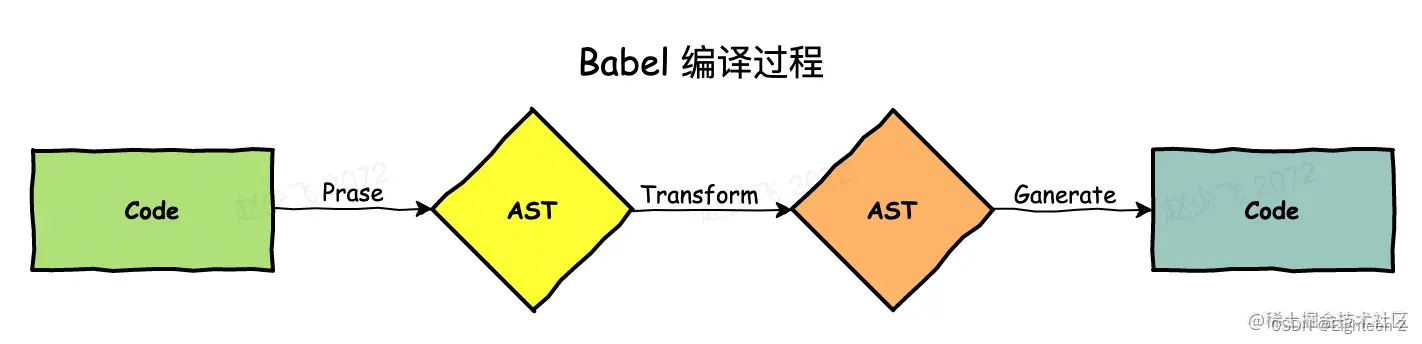

主要使用babel相关能力，去生成对应的语法树

参考：👉 AST Explorer 👉 @babel/types 指南

这块主要用到了 @babel/types 、 @babel/generator、@babel/template


const template = require('@babel/template').default;
const types = require('@babel/types');
const generate = require("@babel/generator").default;

const ast = types.expressionStatement(
    types.assignmentExpression(
        "=",
        types.memberExpression(
            types.identifier('exprots'),
            types.identifier('render'),
            false
        ),
        types.functionExpression(
            null,
            [types.identifier('data')],
            types.blockStatement([
                types.returnStatement(
                    types.arrayExpression([
                        types.jsxElement(
                            types.jsxOpeningElement(types.jsxIdentifier('div'),[
                                types.jsxAttribute(
                                    types.JSXIdentifier('class'),
                                    types.StringLiteral('red'),
                                )
                            ]),
                            types.jsxClosingElement(types.jsxIdentifier('div')),
                            [types.JSXText('123')]
                        )
                    ])
                )
            ])
        ),
    )
)
console.log('-------AST树-------')
console.log(ast)
console.log('-------代码-------')
console.log(generate(ast).code)

const codeTemp = template(`exprots.render = function (data) {
        return [JSX];
};`);
let templateAst = codeTemp({
    JSX: types.jsxElement(
        types.jsxOpeningElement(types.jsxIdentifier('div'),[]),
        types.jsxClosingElement(types.jsxIdentifier('div')),
        [types.JSXText('123')]
    ),
})
console.log('-------AST templateAst-------')
console.log(templateAst)
console.log('-------代码 templateAst-------')
console.log(generate(templateAst).code)

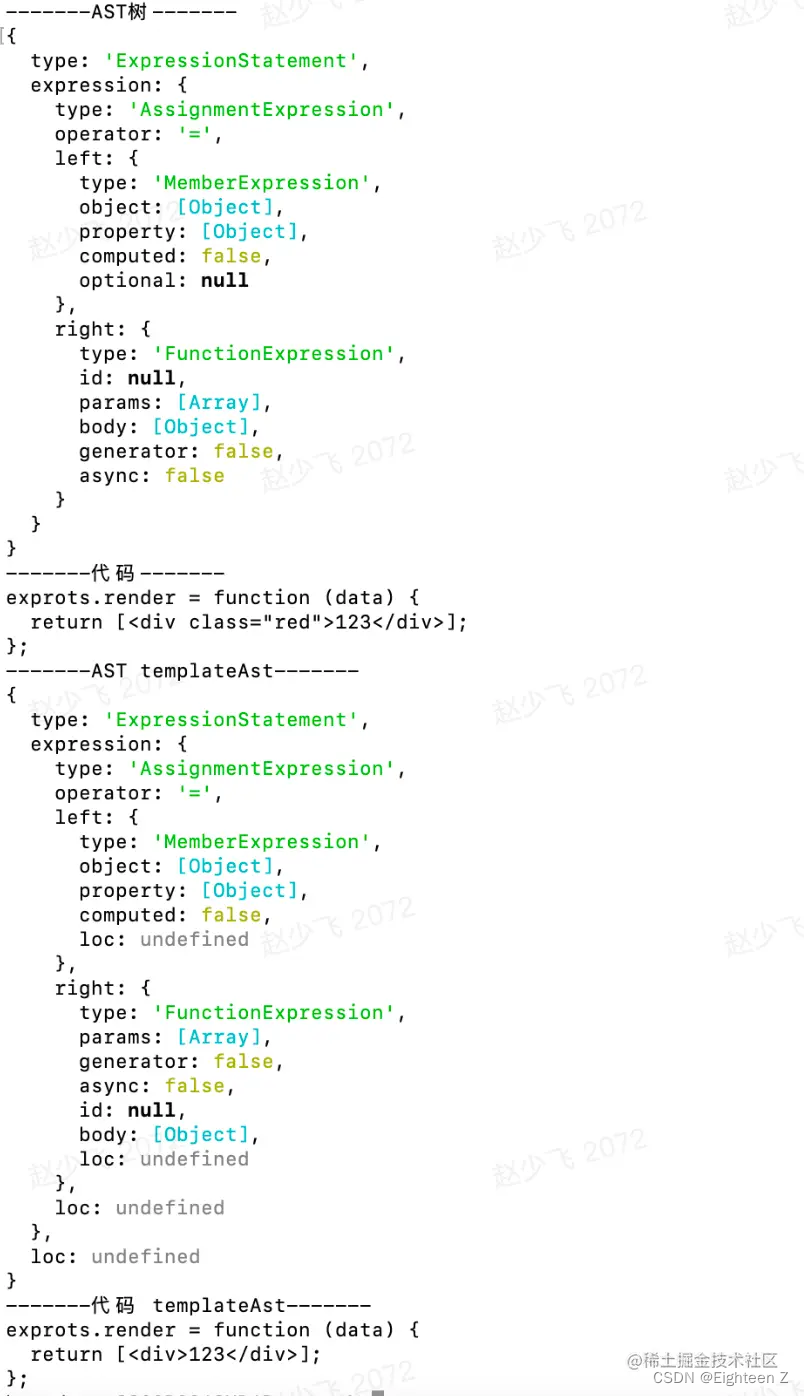

运行结果
在这里插入图片描述

3.3 产物

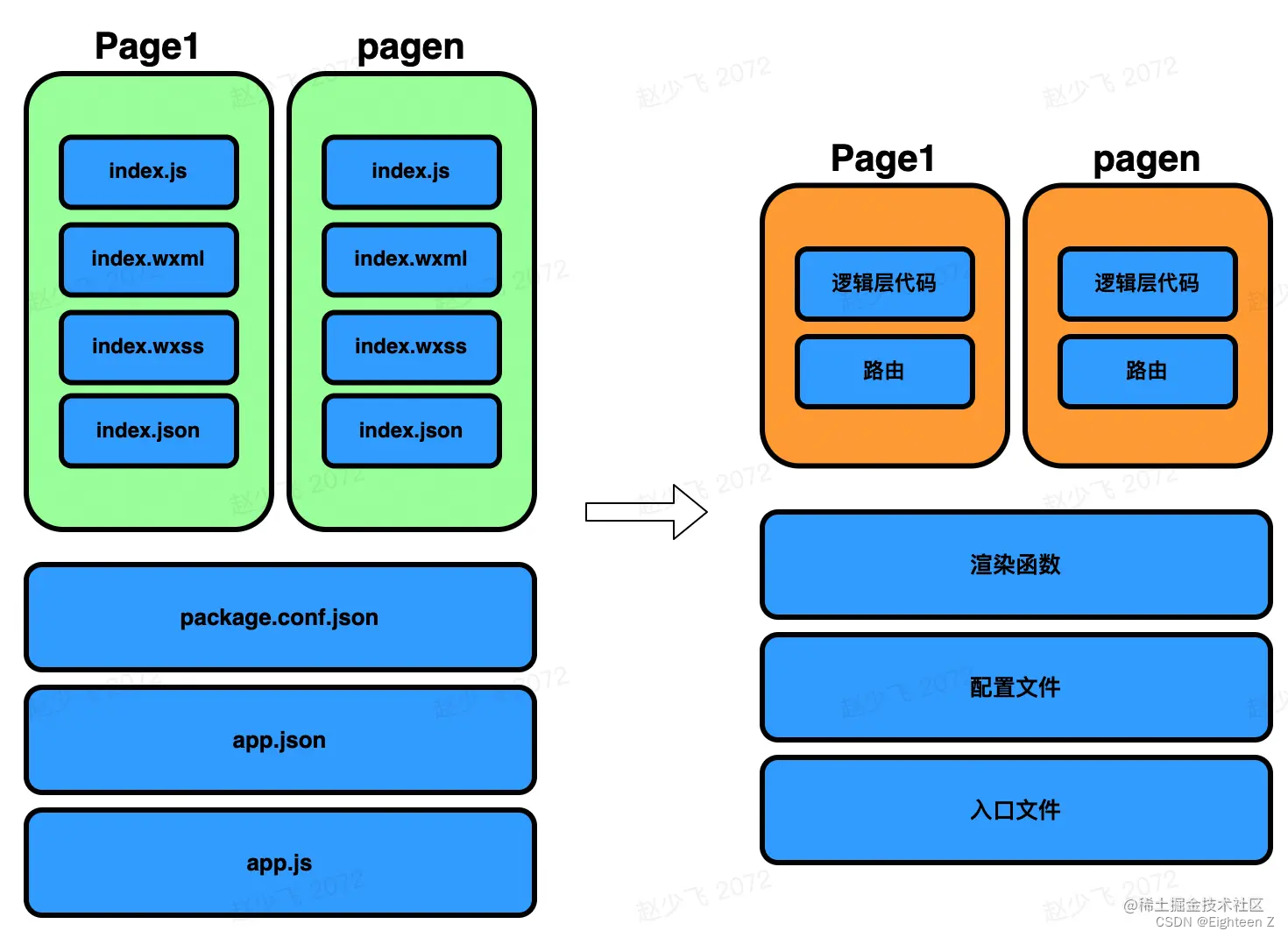

在这里插入图片描述

各页面逻辑和路由打包。

将所有页面的模版打包成渲染函数并放在一个大的渲染函数里。

将所有的配置放在同一个配置文件里。

最终生成一个应用入口。

四、加载过程

4.1 加载过程

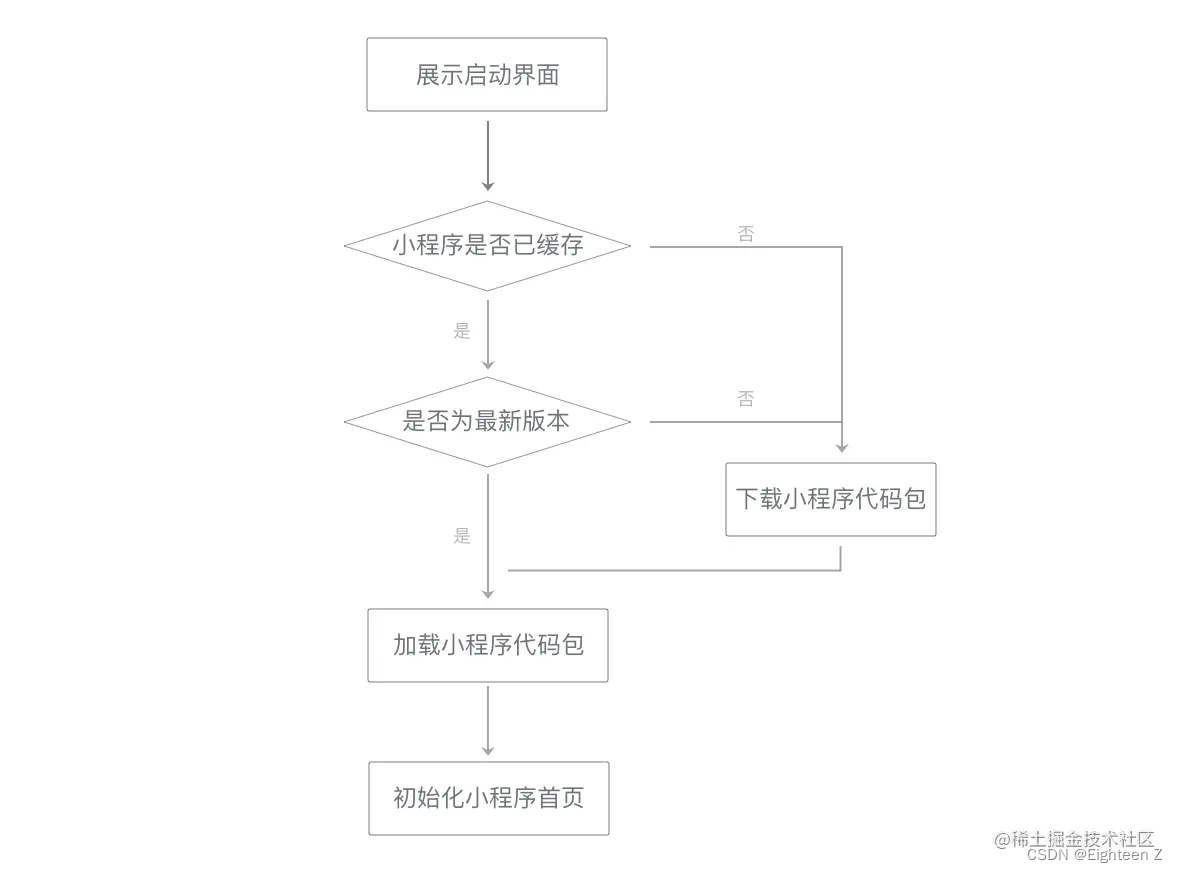

字节小程序通过schema打开小程序，解析schema的参数拿到对应小程序的id等信息去请求对应的小程序资源包包。小程序在下载之前会查看代码包是否已经被缓存，如果有缓存则会跳过下载。

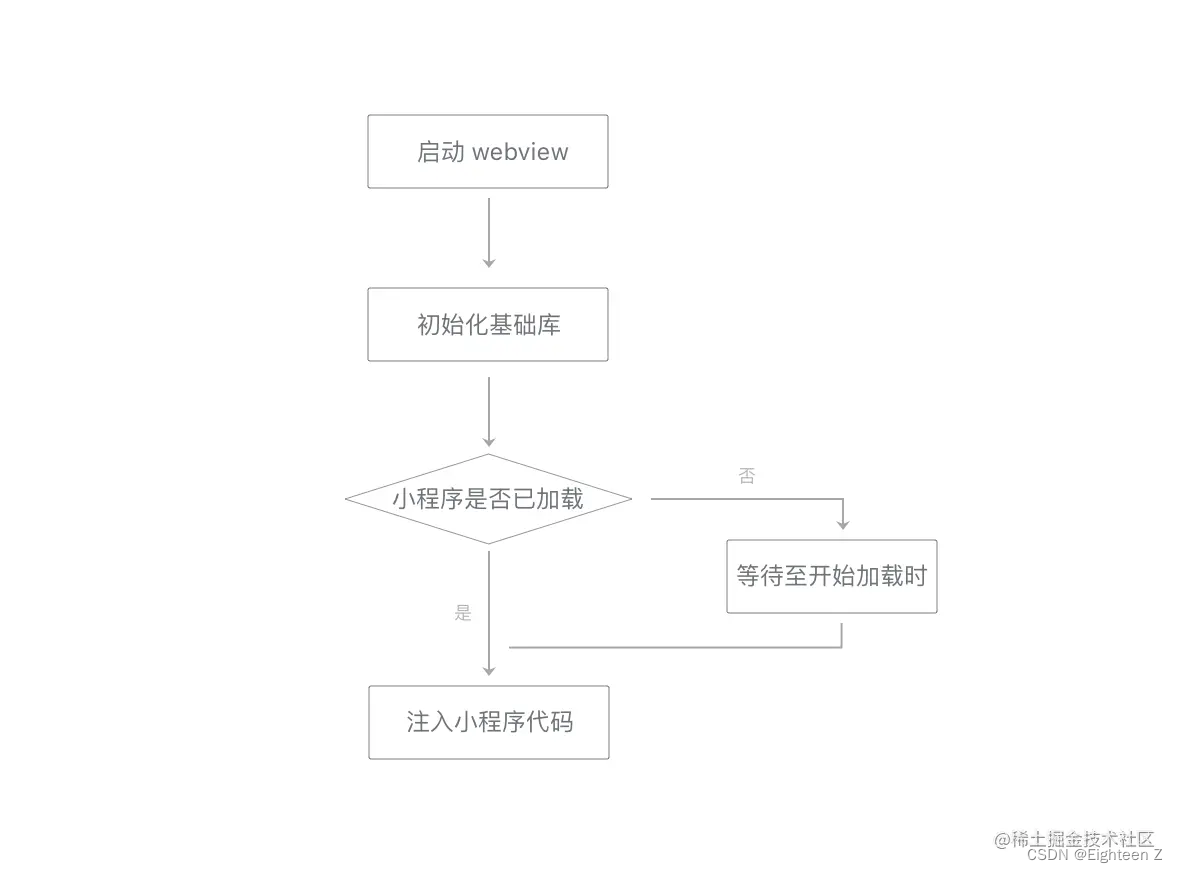

端下载并接收到小程序的内容后，分别由渲染侧去加载渲染函数、逻辑侧去加载应用入口。

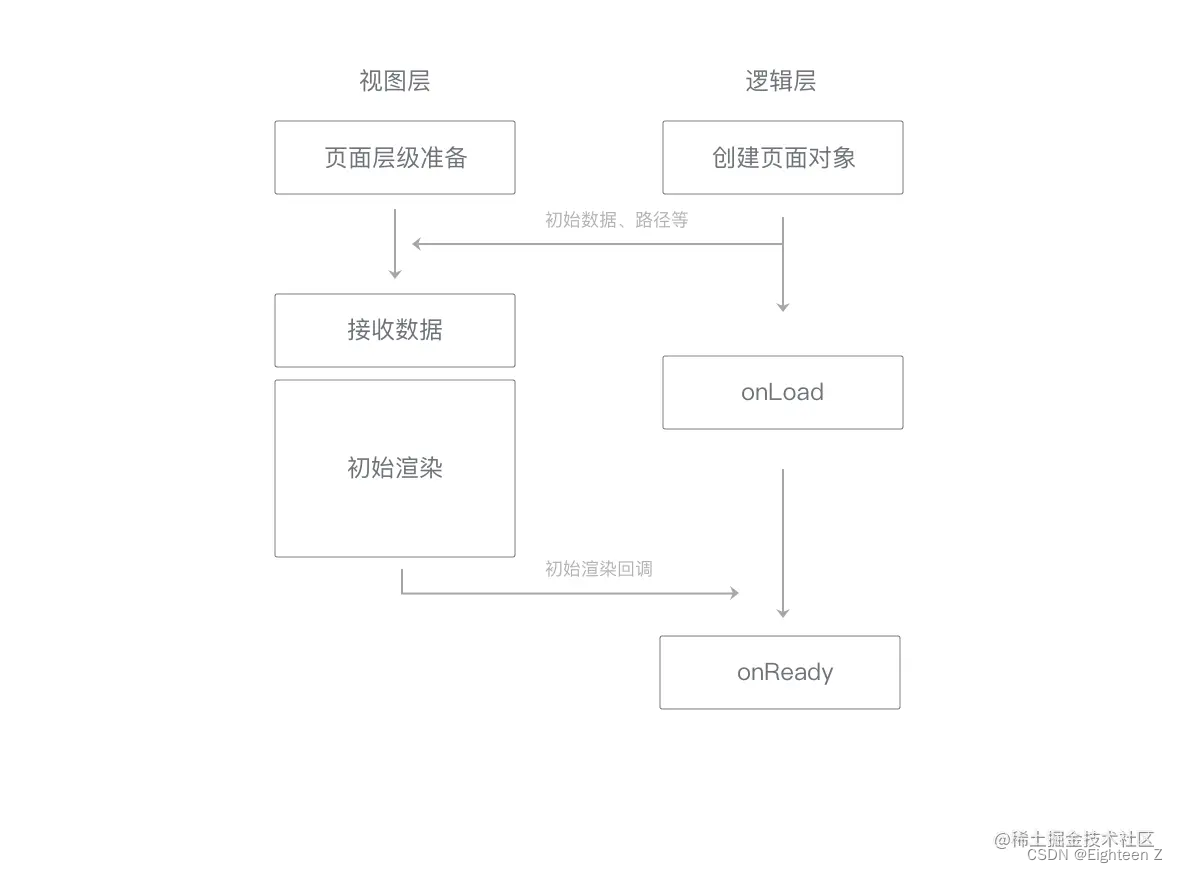

当两侧加载完毕后，向端发送onDocumentReady事件，端记录双方状态。
