系统前台提供用户一个进行操作注册和登录查看信息的平台，当用户首次进入到系统，则需要先行注册个人账号，即可使用系统前台提供的疾病大全、药品信息理、针灸大全、公告信息、个人中心、后台管理前台的用例图如图3-2所示。

图3-2系统前台用例图

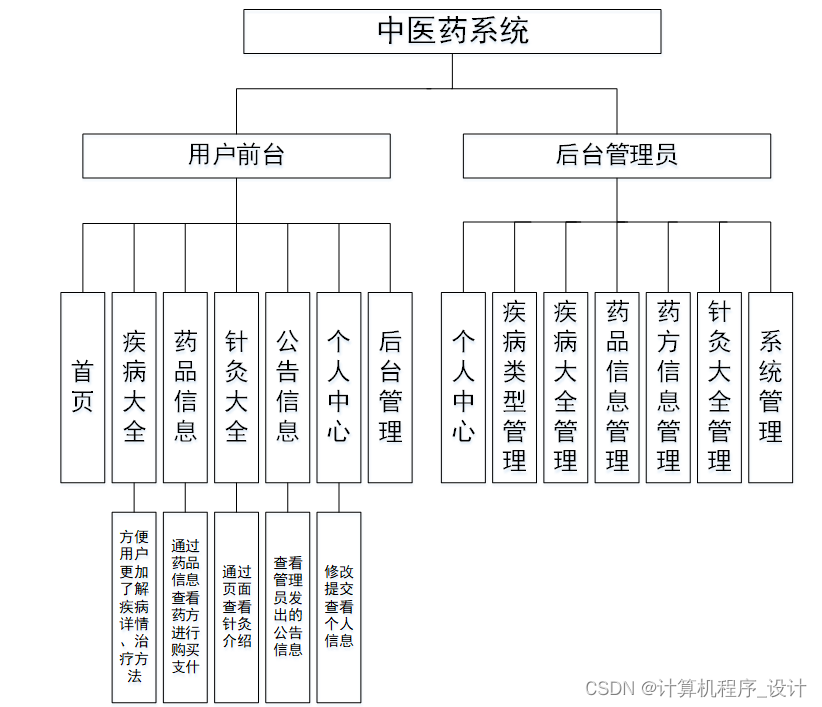

系统设计是把本系统的各项功能需求进行细化，而转换为软件系统表示的一个设计过程，在对目标系统的研究分析之后，做出整个系统平台的总体规划，进而对用例中各个对象进一步地合理精细设计。为降低整个系统的复杂度，而使其更加便于修改，提高代码的可读性，我们会将系统模块化，模块间保持相对独立，且每个模块只完成一个子功能，并且与其他模块通过简单的接口链接，即高内聚低耦合原则，而使整个系统能够拥有一个高性能的结构，这边是系统概要设计最重要的目的。在之前的需求分析的基础上，如图4-1所示的系统结构图。

图4-1系统结构图

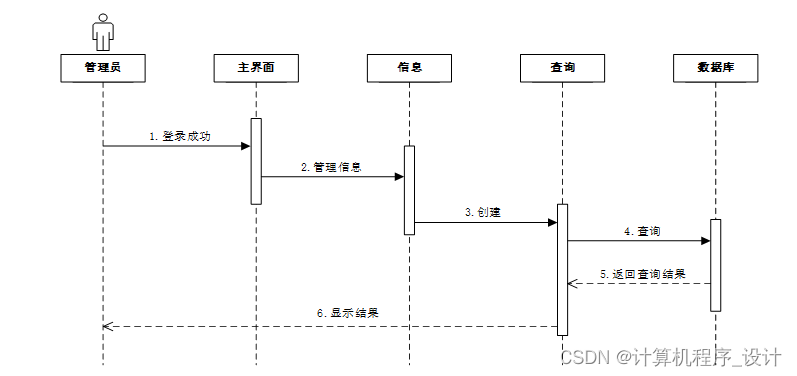

管理员是系统的管理者，因此管理员对管理也是不可或缺的部分，通过该操作登录账号密码，创建管理员信息，通过数据库的信息反馈到页面，判断该管理员是否存在，管理员时序图如图4-2所示。

图4-2 管理员时序图

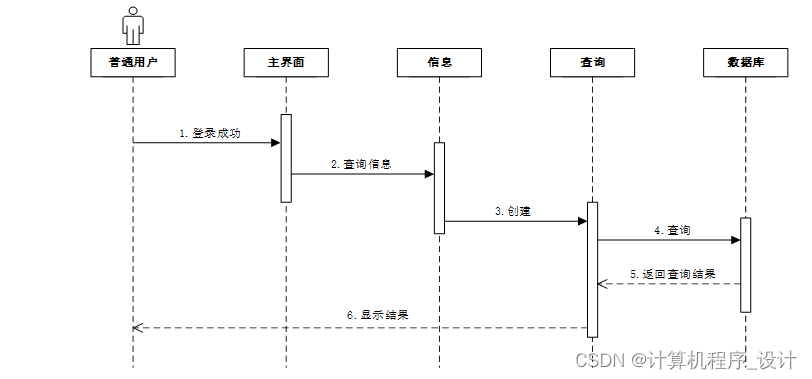

用户登录也是本系统重要的部分，该模块主要对用户的信息进行添加、删除、修改、查询操作，与其他各个功能模块有着密不可分的关联，我们无论用哪种身份对系统进行操作时，都需要用身份去完成相应的操作。用户登录时序图如图4-3所示。

图4-3 用户时序图

本系统采用轻量级的数据库MySQL来设计管理系统的数据库，由于数据库的设计将直接并深刻影响本系统性能的好坏，因而在对大量的有关中医药的资料的分析整合之后，还需仔细的理顺各数据之间存在的某些联系，进而在充分的数据收集和数据处理之后，建立数据库的有关概念模型。

通过对需求分析的综合归纳以后，得出数据概念模型，本文中将通过E-R图来设计并展示数据的概念模型。

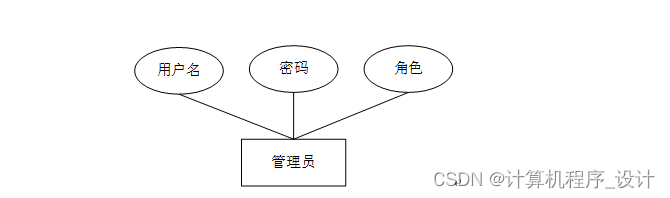

(1)管理员实体如下用户名、密码、角色属性图如下图3-3所示

图3-3管理员实体属性图

用户信息：用户账号、用户姓名、性别、年龄、联系电话实体如图4-9所示。

图4-9用户实体E-R图

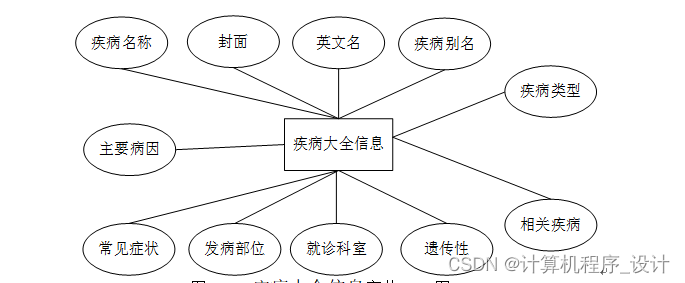

疾病大全信息：疾病名称、封面、英文名、疾病别名、疾病类型、相关疾病、遗传性、就诊科室、发病部位、常见症状、主要病因实体E-R图如图4-10所示。

图4-10疾病大全信息实体E-R图

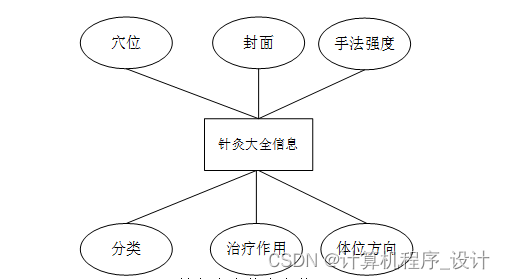

针灸大全信息：穴位、封面、手法强度、体位方向、治疗作用、分类实体E-R图如图4-11所示。

图4-11针灸大全信息实体E-R图

5.1.1系统前台首页

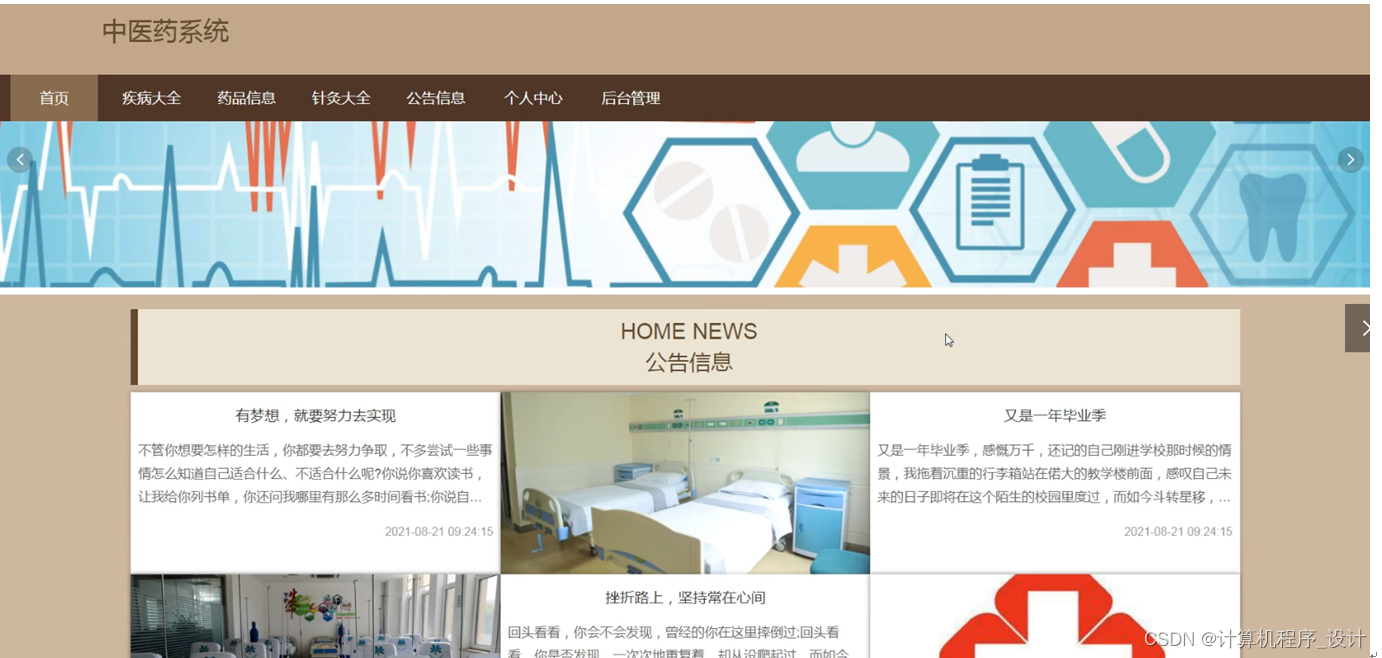

在浏览器地址栏输入首页地址，即可看到呈现的本系统的前台主页，在这张界面上用户可一目了然地认识到用户前台界面功能，即用户可通过首页、疾病大全、药品信息、针灸大全、公告信息、个人中心、后台管理七种方式来展示，如图5-1所示。

图5-1 前台首页界面

5.1.2疾病大全

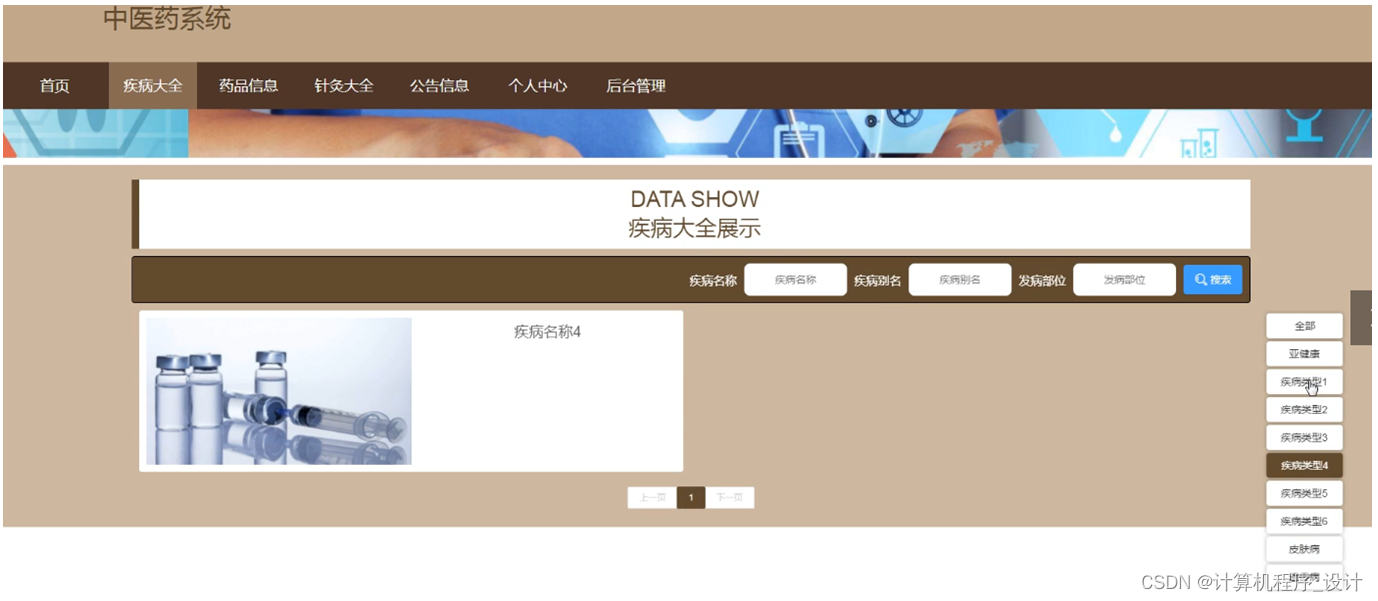

用户通过点击疾病大全页面可查看疾病名称、封面、英文名、疾病别名、疾病类型、相关疾病、遗传性、就诊科室、发病部位、常见症状、主要病因，以及对疾病大全进行收藏、疾病详情查看、治疗方法查看。也可根据需要输入疾病名称、疾病别名、发病部位进行搜索操作， 如图5-2所示。

图5-2 疾病大全界面

5.1.3针灸大全

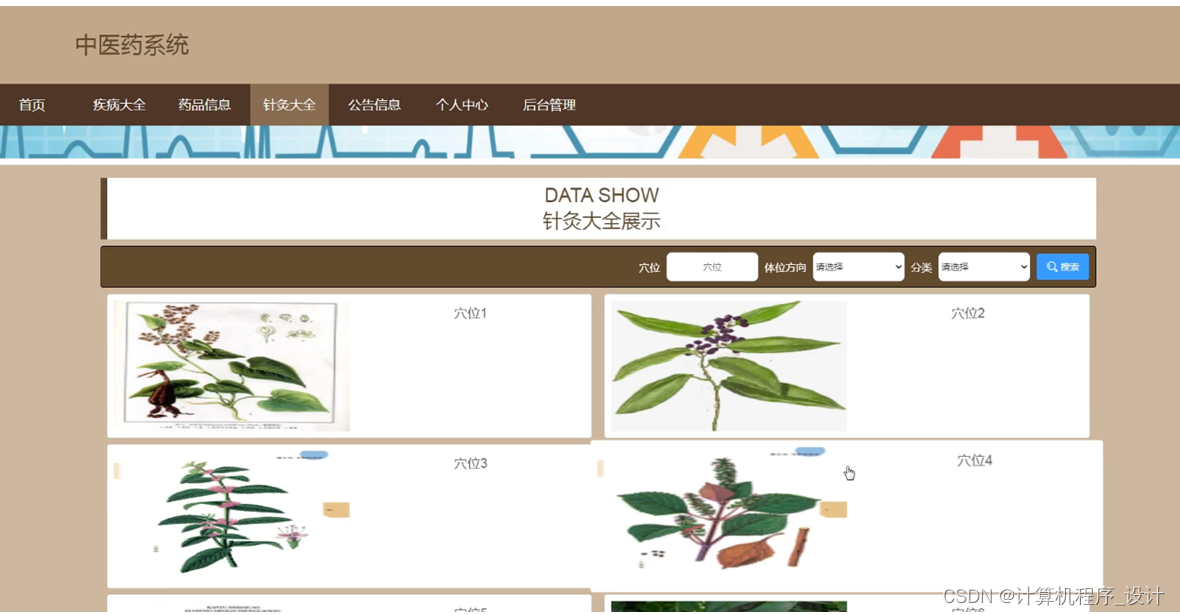

用户通过点击针灸大全页面输入穴位、体位方向、分类进行搜索操作，如图5-3所示。

图5-3针灸大全界面

5.1.4个人中心

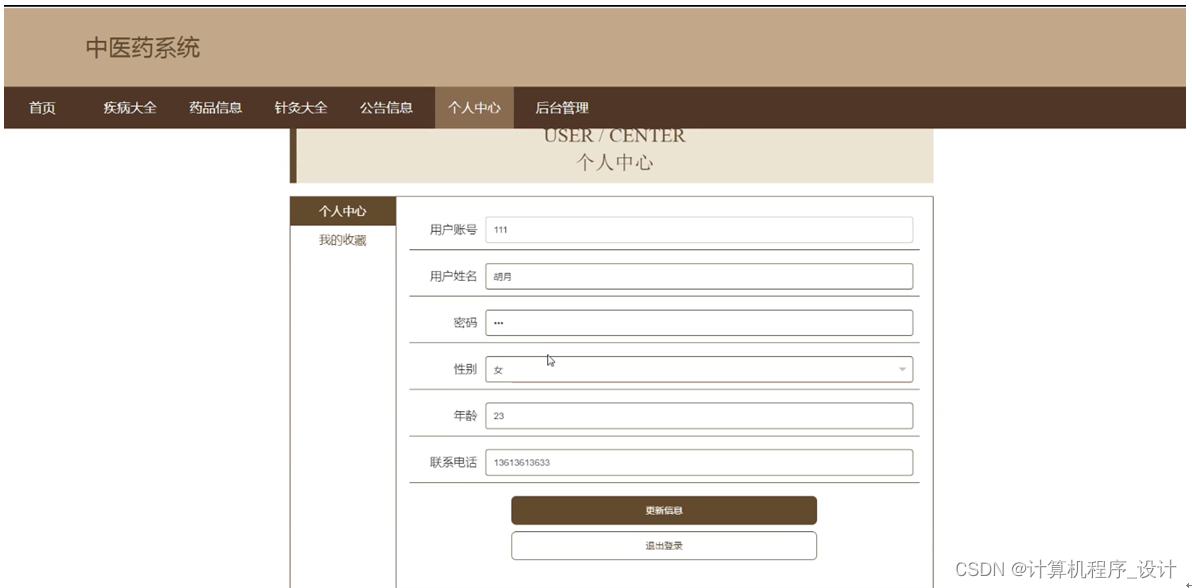

用户在个人信息页面可以查看个人信息、我的收藏，可对个人信息进行编辑用户账号、用户姓名、性别、年龄、联系电话进行信息、提出登录操作，如图5-4所示。

图5-4个人中心界面

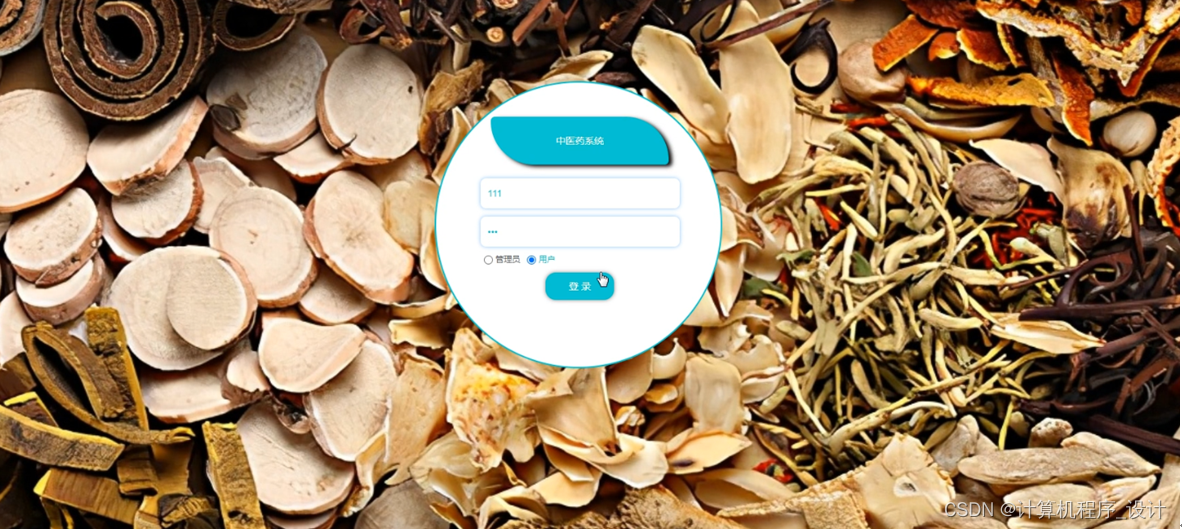

图5-5登录界面

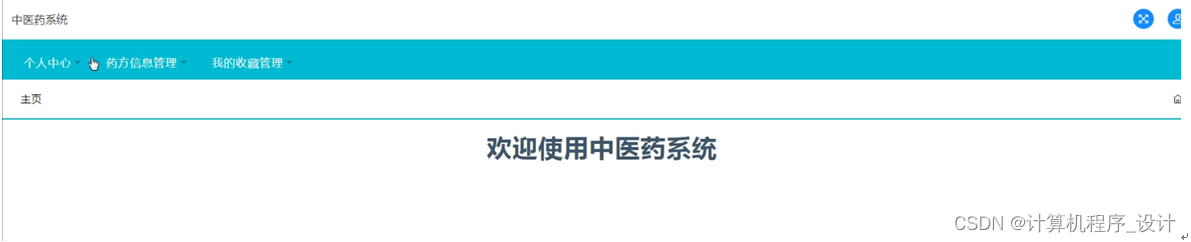

患者在用户名以及密码框输入正确信息，并经系统成功验证后便进入了系统的主界面，容易发现界面上新增了三个选择框即“个人中心”、“查看药方信息管理”、“我的收藏管理”，如图5-6所示。

图5-7登陆后主界面

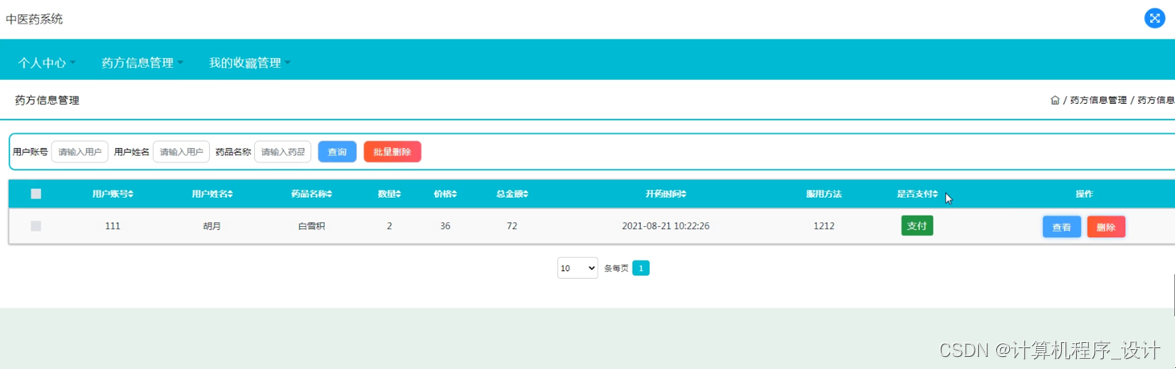

用户点击药方信息管理按钮查看用户账号、用户姓名、药品信息、数量、价格、总金额、开药时间、服用方法，并可通过点击支付进行支付操作，如图5-8所示。

图5-8药方信息界面

5.2.3我的收藏管理界面

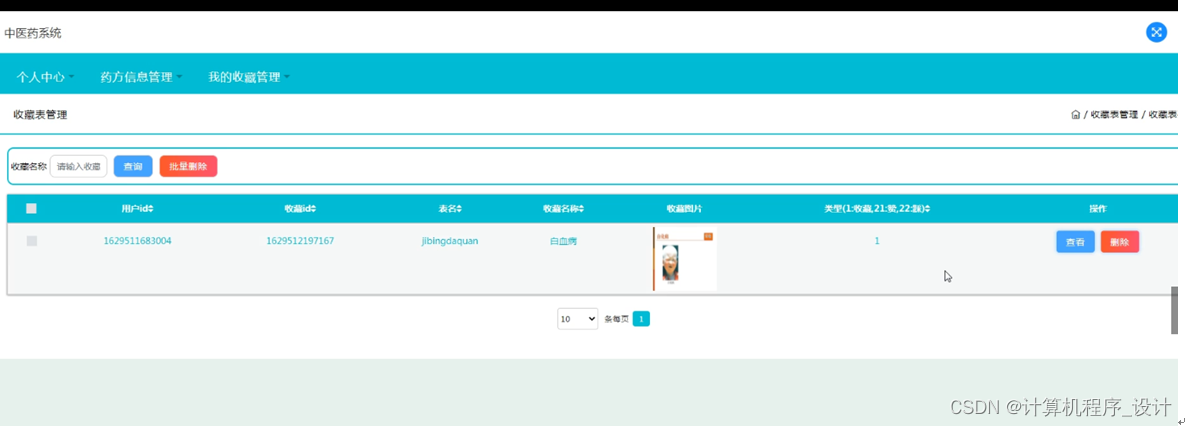

我的收藏管理：在收藏管理页面可以查看用户ID、、收藏ID 表名 收藏名称、收藏图片等等内容，并进行删除或查看等操作如图5-9所示。

图5-9我的收藏界面

5.3.1登录界面

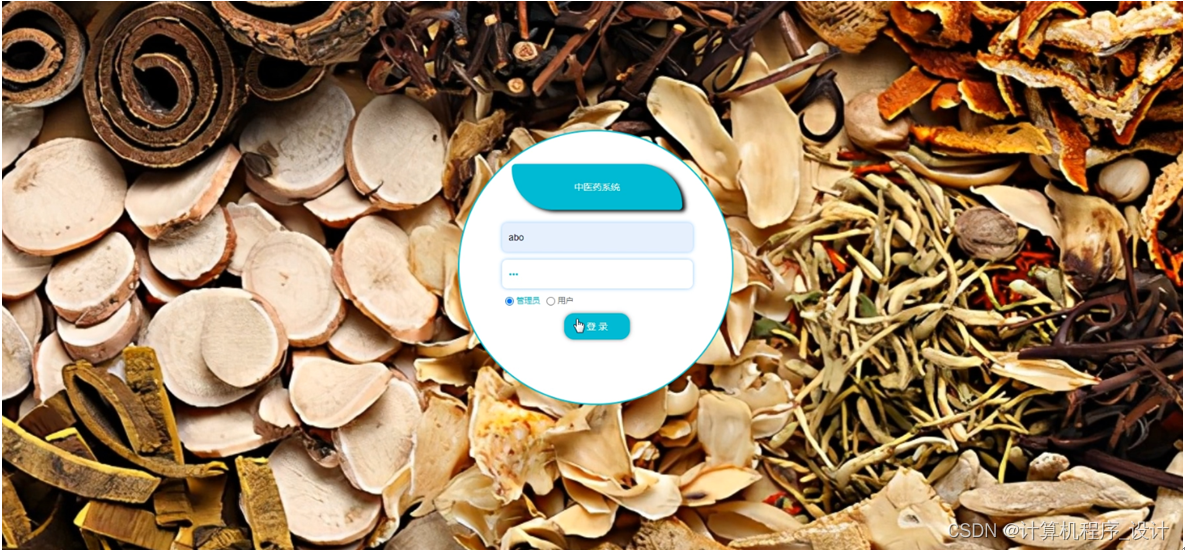

系统采用用户与管理员在不同界面登录，管理员登录的界面，如图5-10所示。

图5-10登录界面

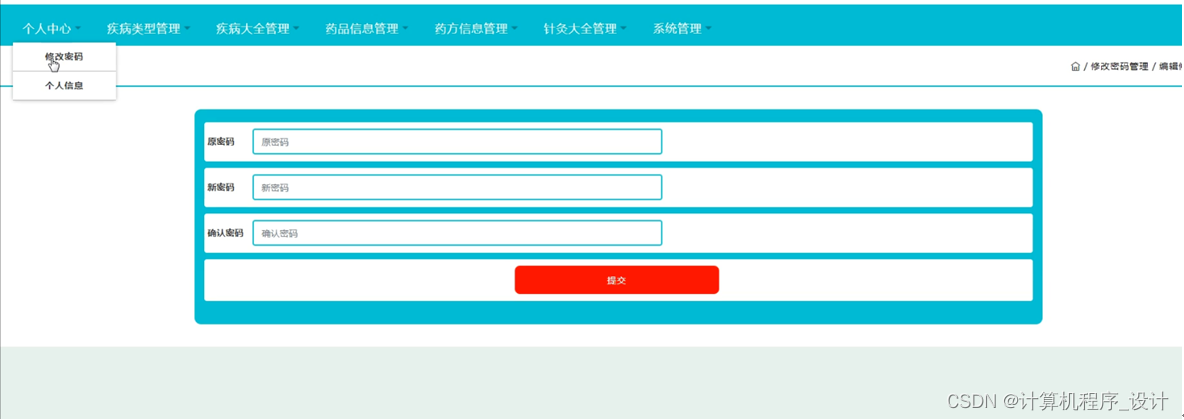

修改密码，管理员对修改密码进行操作填写原密码、新密码、确认密码并进行添加、删除、修改以及查看，如图5-11所示。

图5-11修改密码界面

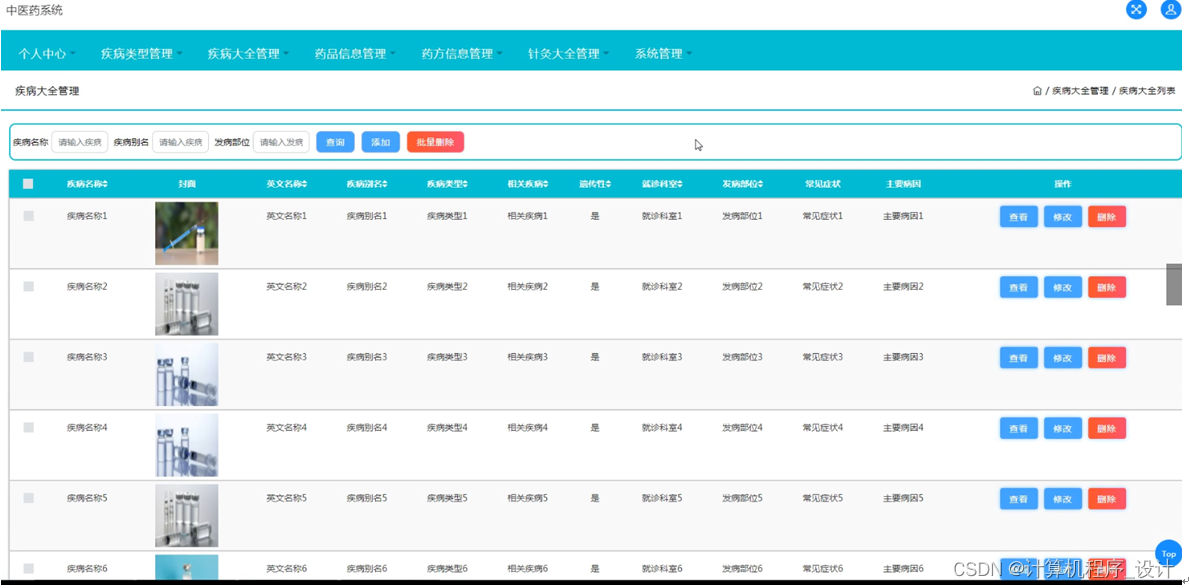

疾病大全管理，管理员对疾病大全管理实体采取尽量详细的描述，点击所属疾病大全管理按钮系统查看疾病名称、封面、英文名、疾病别名、疾病类型、相关疾病、遗传性、就诊科室、发病部位、常见症状、主要病因等作详细介绍，可进行修改、删除，如图5-12所示。

图5-12疾病大全管理界面

5.3.4药品信息管理界面

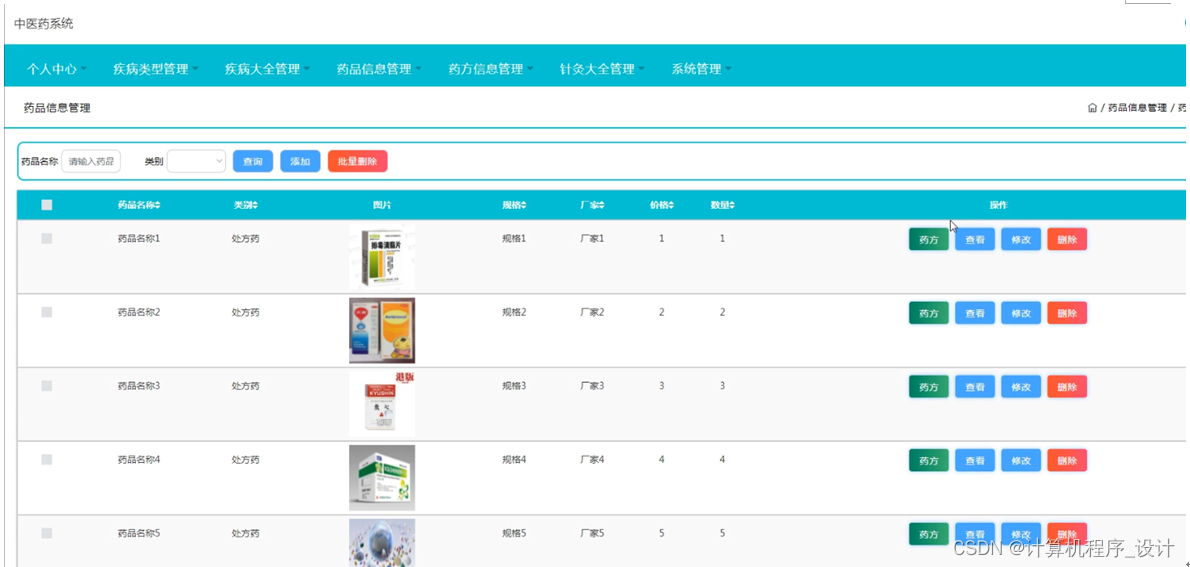

药品信息管理界面提供各种条件查询，系统在查看所有药品信息后以列表的形式显示，可以清晰从表中读出有关中药品信息，并对其进行编辑或删除操作，如图5-13所示。

图5-13药品信息界面

5.3.5药方信息管理界面

点击“药方信息管理”按钮，系统会查询并列出药方信息列表，对药方信息管理信息进行管理。提供“用户账号”或“用户姓名”“药品名称”等条件方便管理员查找，查看用户支付详情，管理员可随意删除药方信息，修改药方等信息，如图5-14所示。

图5-14药方信息管理界面
