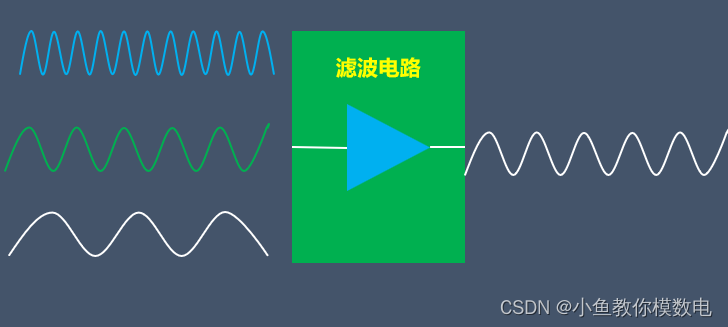

滤波电路顾名思义就是滤除不需要的信号，保留需要的信号，

其中无源RC滤波电路要数最简单的滤波电路了。

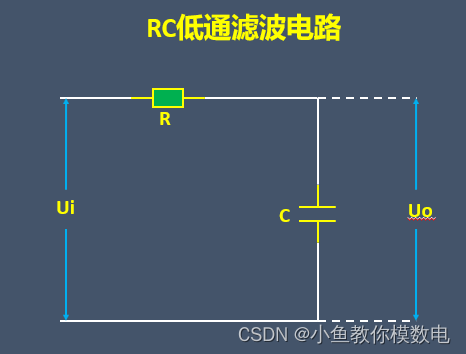

电路图的话大家加可以看下，包含一个电阻和电容。

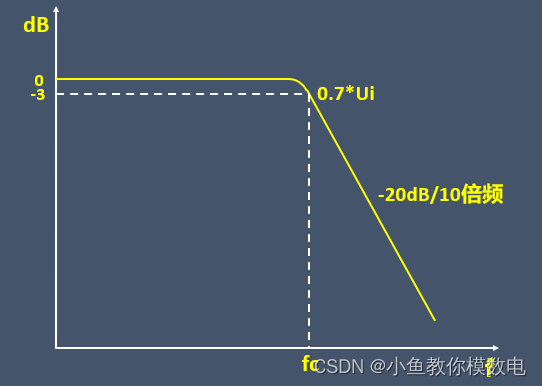

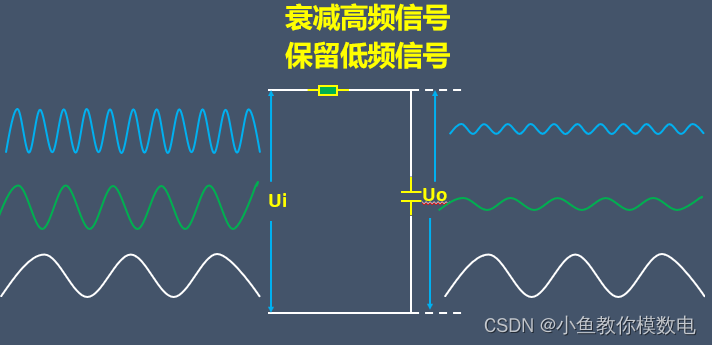

低通的话就是频率低的信号可以无衰减的通过，频率高得信号会产生衰减，大家可以看下这个图，当频率变大，信号是在衰减的。

RC无源低通滤波电路截止频率 fc=1/2πRC，截止频率指的就是信号幅值降低3dB时对应的信号频率。

RC低通滤波电路设计时需要注意如下几个方面的问题：

电阻太小，需要考虑输入阻抗，信号源驱动需要较强，功耗大

电阻太大需要考虑输出阻抗大，后级难设计，偏执电流演变成失调电压，噪声大等问题

电容小，容易被杂散电容影响

电容太大进入uF级别应避免使用

电容一般选择nF级别，电阻选几百欧到10K左

设计了一个实验电路，大家可以看下

实测的波形大家可以看这个：
