首先配置好allegro软件

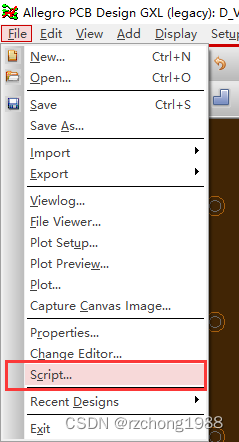

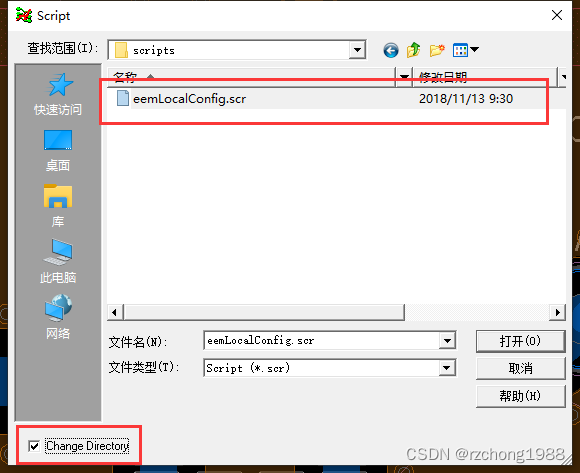

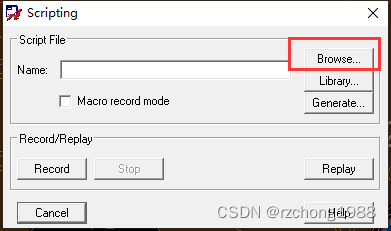

1. 选择FILE->Script, 弹出窗口后选择Browse ， 选择ADS对应文件夹下\Keysight\ADS2019\ial\scripts的描述文件，并勾选Change Directory 点击确认；

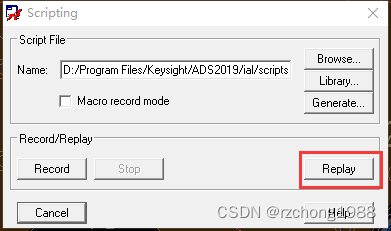

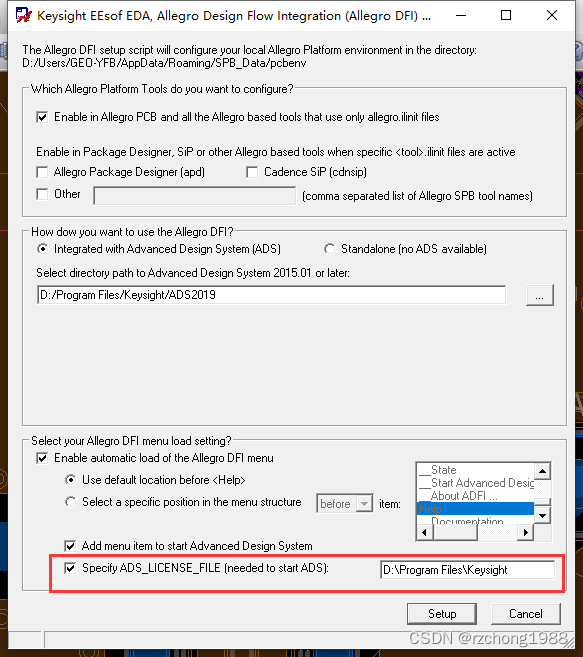

2.回到Scripting界面点击Replay ； 在弹出的窗口红框位置输入ADS的LICENSE文件路径，点击确认；

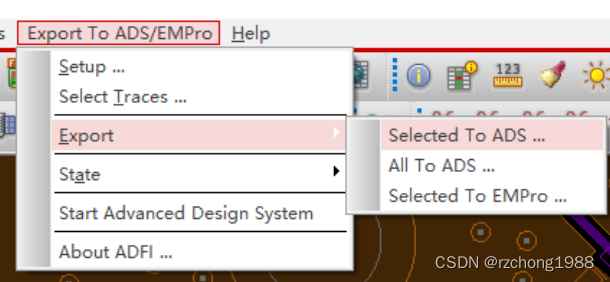

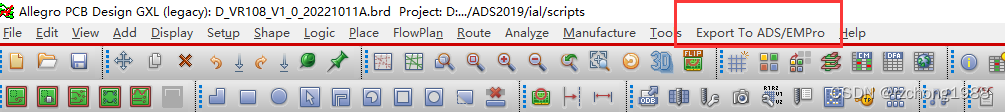

 3.重启Allegro后，会多一栏Exprot To ADS/EMpro； 到这步Allegro软件就配置完成了；



二、allegro导出ADFI文件

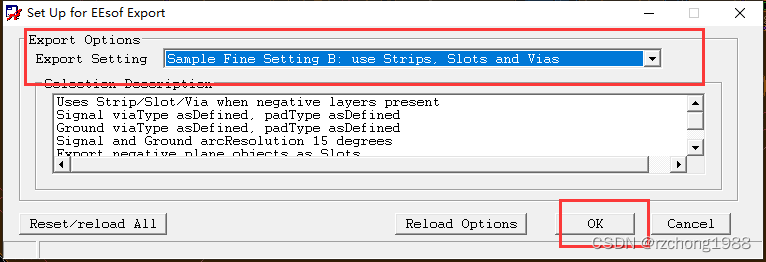

1.点击Exprot To ADS/EMpro -> Setup..., 进入设置界面，选择 如图类型，点击确定

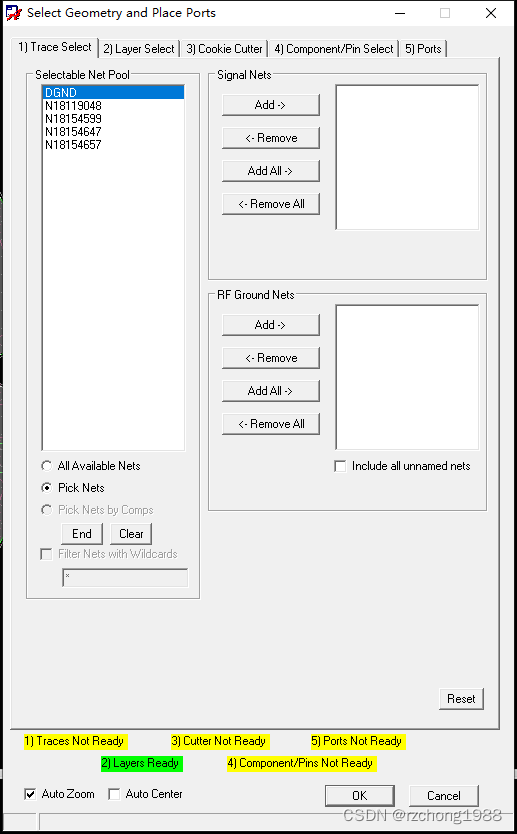

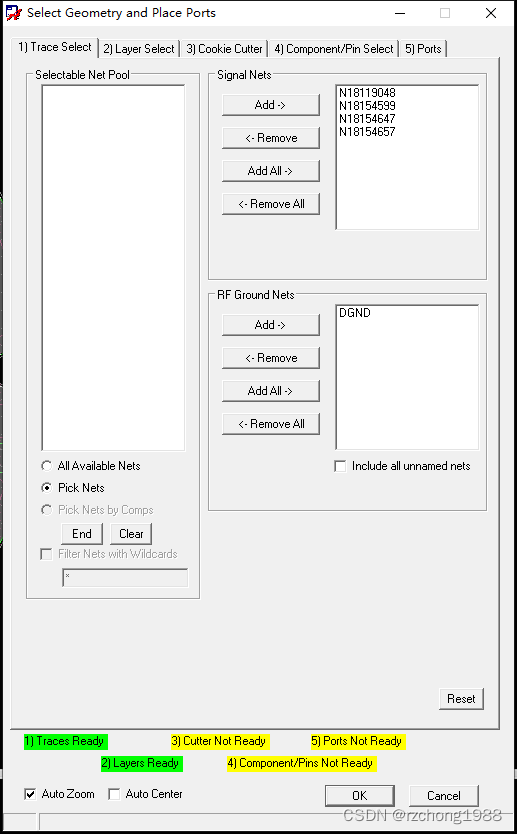

2.Exprot To ADS/EMpro -> Select Trace..., 点击Pick Nets选择需要的射频网络和地后，配置好Signal Nets 和 RF Ground Nets ；

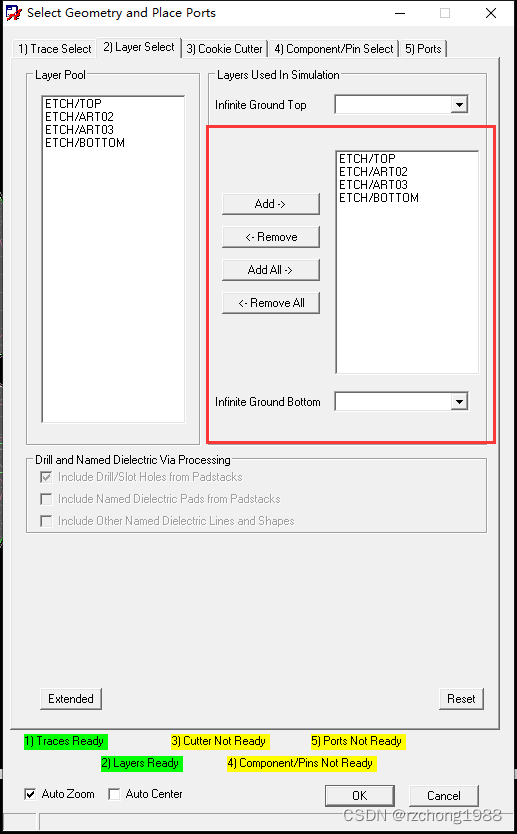

 3. 点击标签 2）Layer Select ， 并配置好对应的层叠结构

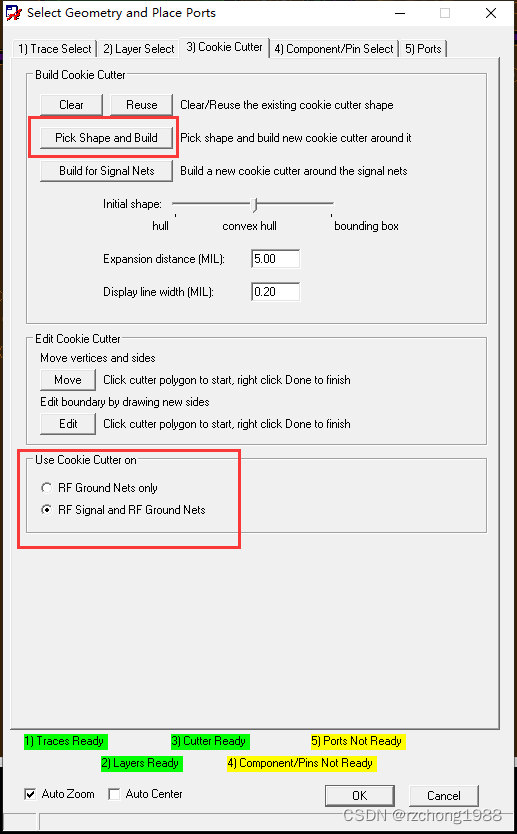

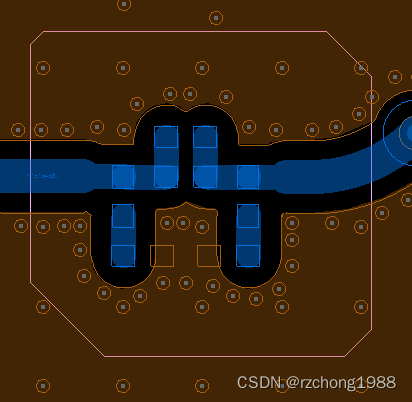

4.点击标签 3）Cookie Cutter, 在pcb文件上画一个shape， 然后点击Pick Shape and Build ，选择刚才PCB上的shape ， 就可以把这个shape的内容作为cookie了。 并且需要选择 RF signal and RF gnd选项。

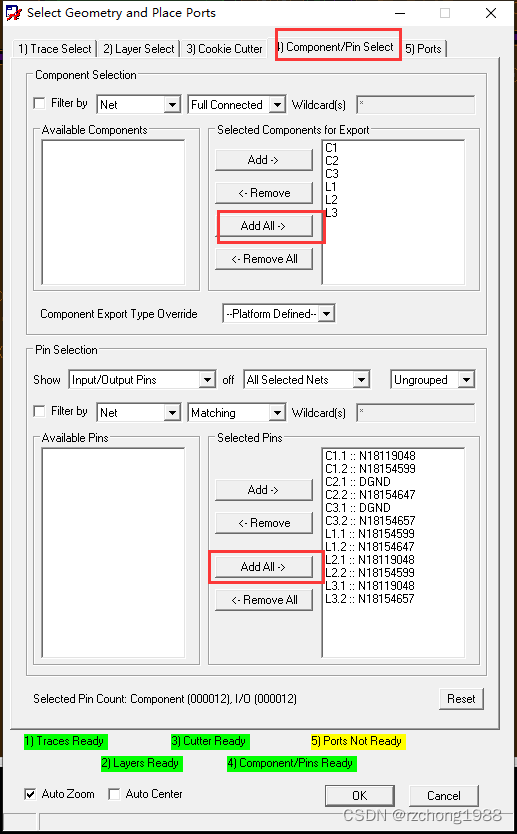

5.点击标签 4）Component/Pins Selec， 并按下图勾选所有元件及网络即可；

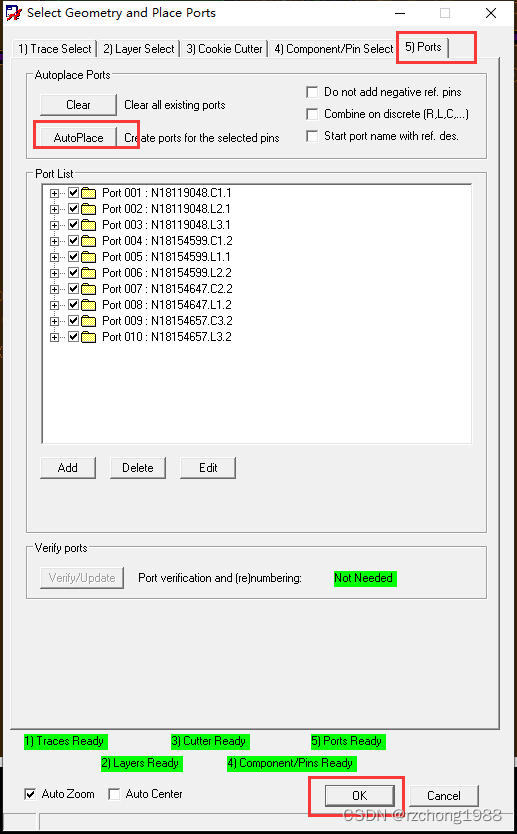

6. 点击标签 5)Ports , 点击AutoPlace ， 再点击OK。 就配置好需要导出的射频部分了。

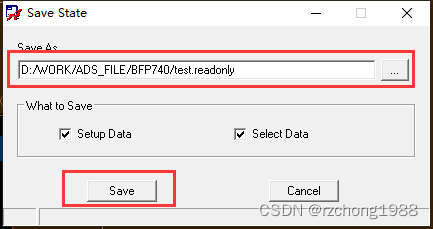

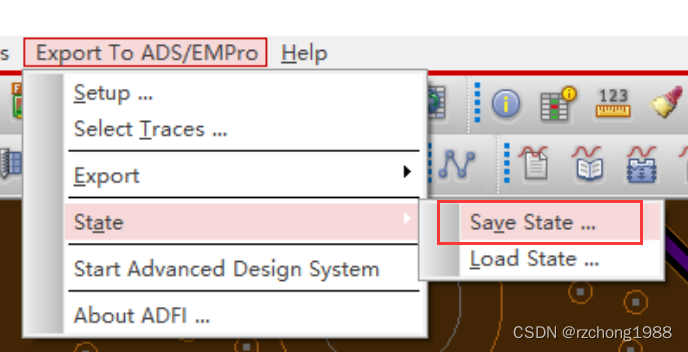

 7. 保存状态文件到ADS工程下；

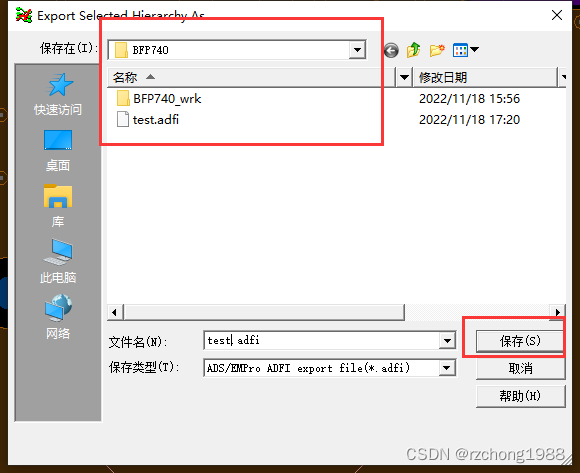

8.把刚才选择部分的射频电路，导出为ADFI文件，保存到ADS工程目录下即可

三、打开ADS软件， 导入ADFI文件；

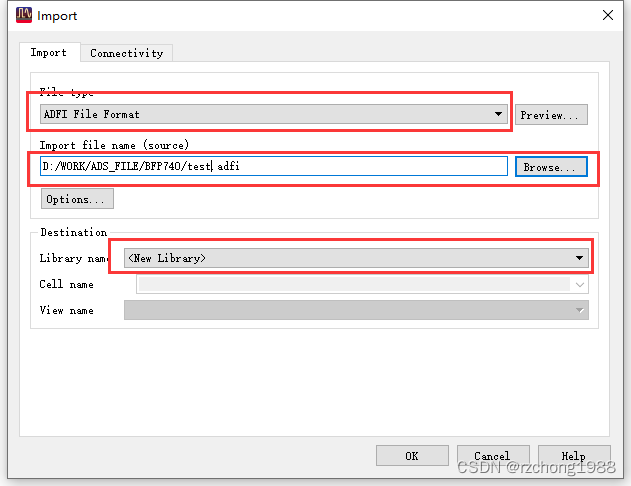

1. 点击ADS的 File ->Import ->Design，弹出如下窗口，选择为ADFI文件格式，路径选择刚才保存的路径， 用New Library选项； 点击ok， 即可导入文件；

2. 导入文件包含很多没有模型的电阻电容器件， 如果只想要版图，把对应器件删除，只保留版图即可； 并且检测好port是否符合规则。
