Allegro DFM Ravel Rule工具使用指导书

Allegro任何一个版本都支持DFM Ravel Rule检查,即便是166的版本
打开后的界面如下所示
在这里插入图片描述

可以检查项目
测试点,阻焊,走线,丝印,过孔,milling,装配,outline相关的DFM检查
可以让违反规则的设计处以DRC的形式报出来
避免加工问题
首先介绍如何打开这个工具

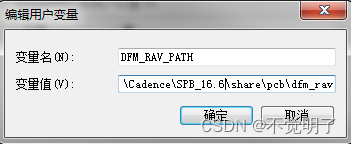

  1. 软件在默认的情况下是无法打开这个工具,需要添加一个用户环境变量
    如下图
    在这里插入图片描述

DFM_RAV_PATH
D:\Cadence\SPB_16.6\share\pcb\dfm_ravel
这是软件安装路径

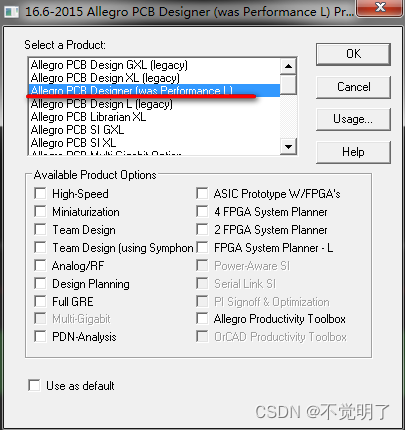

2. 切换was performance editor
在这里插入图片描述

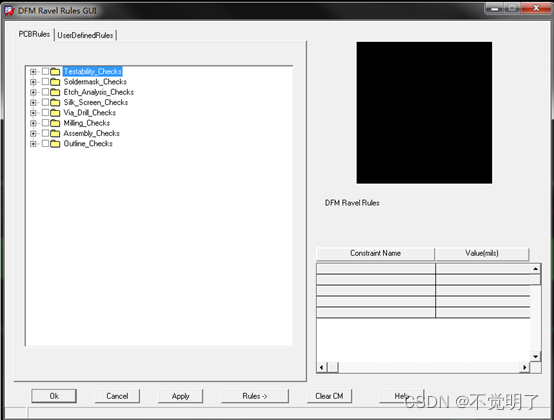

  1. 打开DFM RAVEL界面
    在这里插入图片描述

工具就启动成功了
工具同时支持调入一个设置好的规则,点击Rule调入规则
Clear CM可以清除已经设置好的规则
