1 MMCM/PLL IP核介绍

PLL 的英文全称是 Phase Locked Loop，即锁相环，是一种反馈控制电路。PLL 对时钟网络进行系统级的时钟管理和偏移控制，具有时钟倍频、分频、相位偏移和可编程占空比的功能

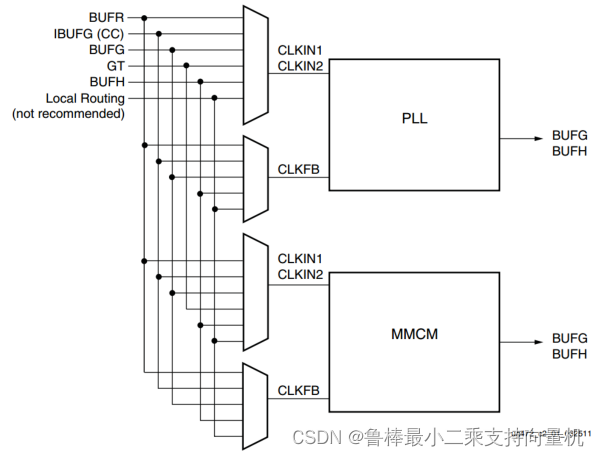

Xilinx 7 系列器件中的时钟资源包含了时钟管理单元 CMT， 每个 CMT 由一个 MMCM 和一个 PLL 组成。时钟管理单元 CMT 的总体框图如下图所示：

图片来自《领航者ZYNQ之FPGA开发指南》

MMCM/PLL 的参考时钟输入都是来自 IBUFG(CC)，即具有时钟能力的 IO 输入，输出可以驱动全局时钟 BUFG 和行时钟 BUFH等

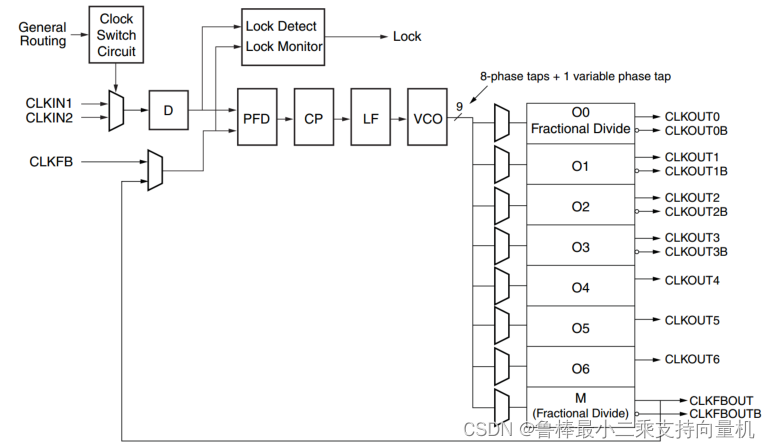

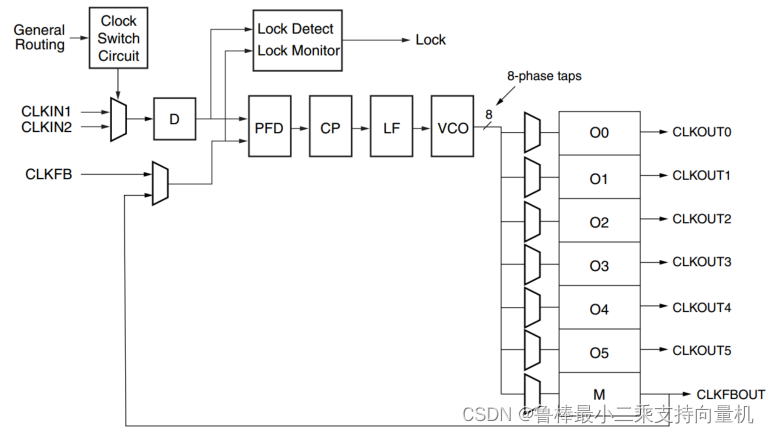

MMCM总体框图：

图片来自《领航者ZYNQ之FPGA开发指南》

PLL总体框图：

图片来自《领航者ZYNQ之FPGA开发指南》

MMCM 的功能是 PLL 的超集，其具有比 PLL 更强大的相移功能。MMCM 主要用于驱动器件逻辑(CLB、DSP、RAM 等)的时钟。PLL 主要用于为内存接口生成所需的时钟信号，但也具有与器件逻辑的连接，因此如果需要额外的功能，它们可以用作额外的时钟资源

2 实验任务

实验将 Clocking Wizard IP 核产生的 4 个时钟 100MHz、100MHz_180deg 、50MHz、25MHz，连接到开发板的 J3 扩展口 IO 上，分别是第 29、31、33、35 号脚

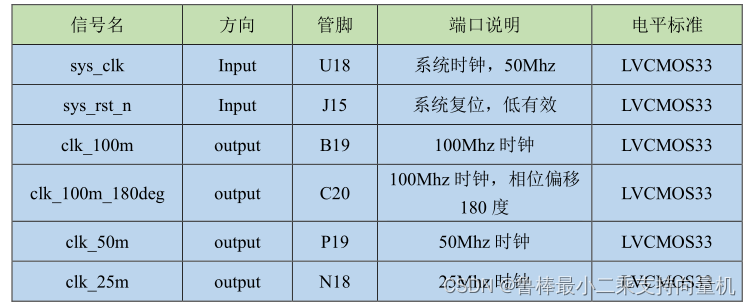

实验各端口信号的管脚分配如下：

图片来自《领航者ZYNQ之FPGA开发指南》

3 实验设计

3.1 创建工程

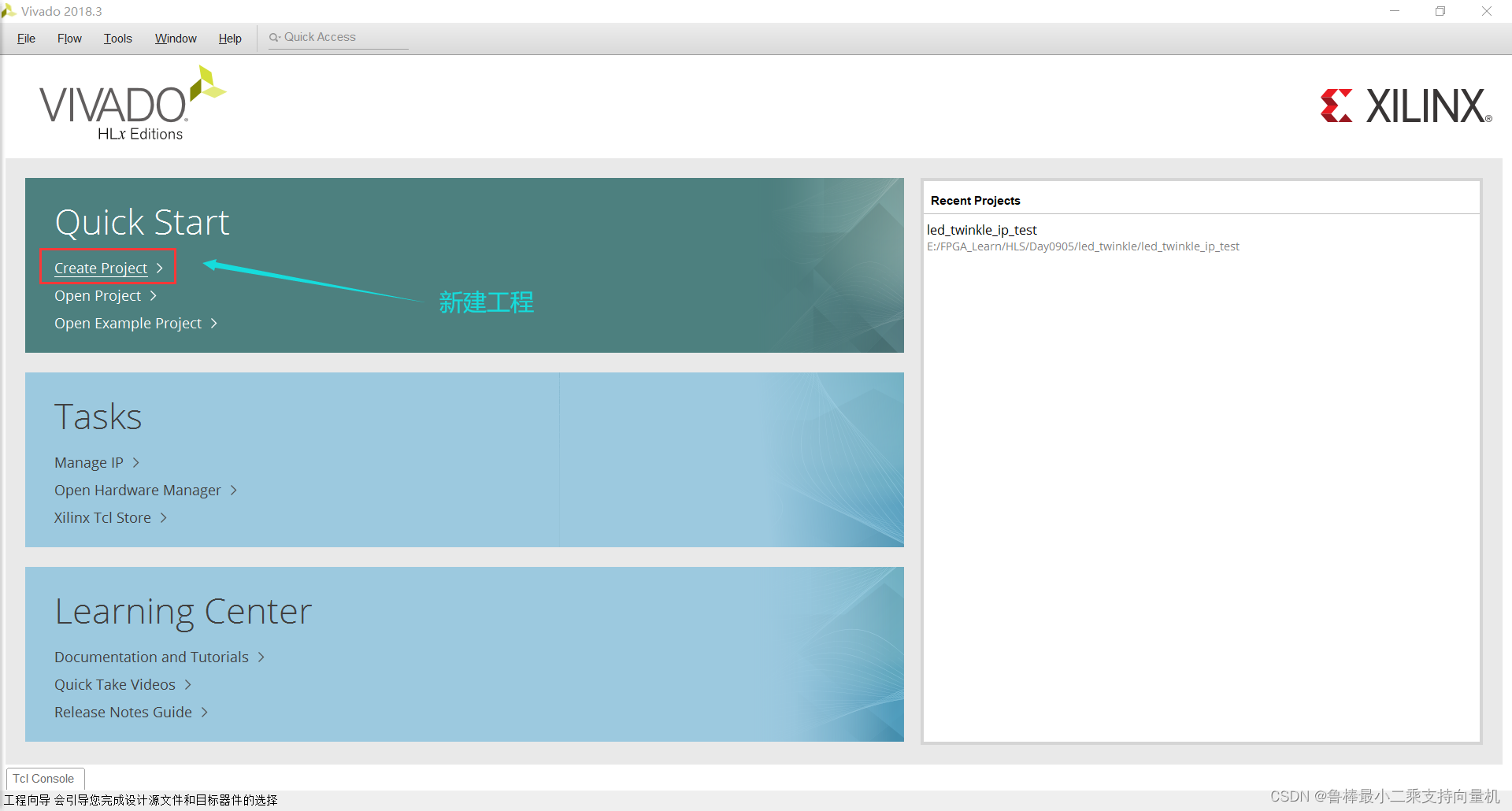

如图操作，新建工程：

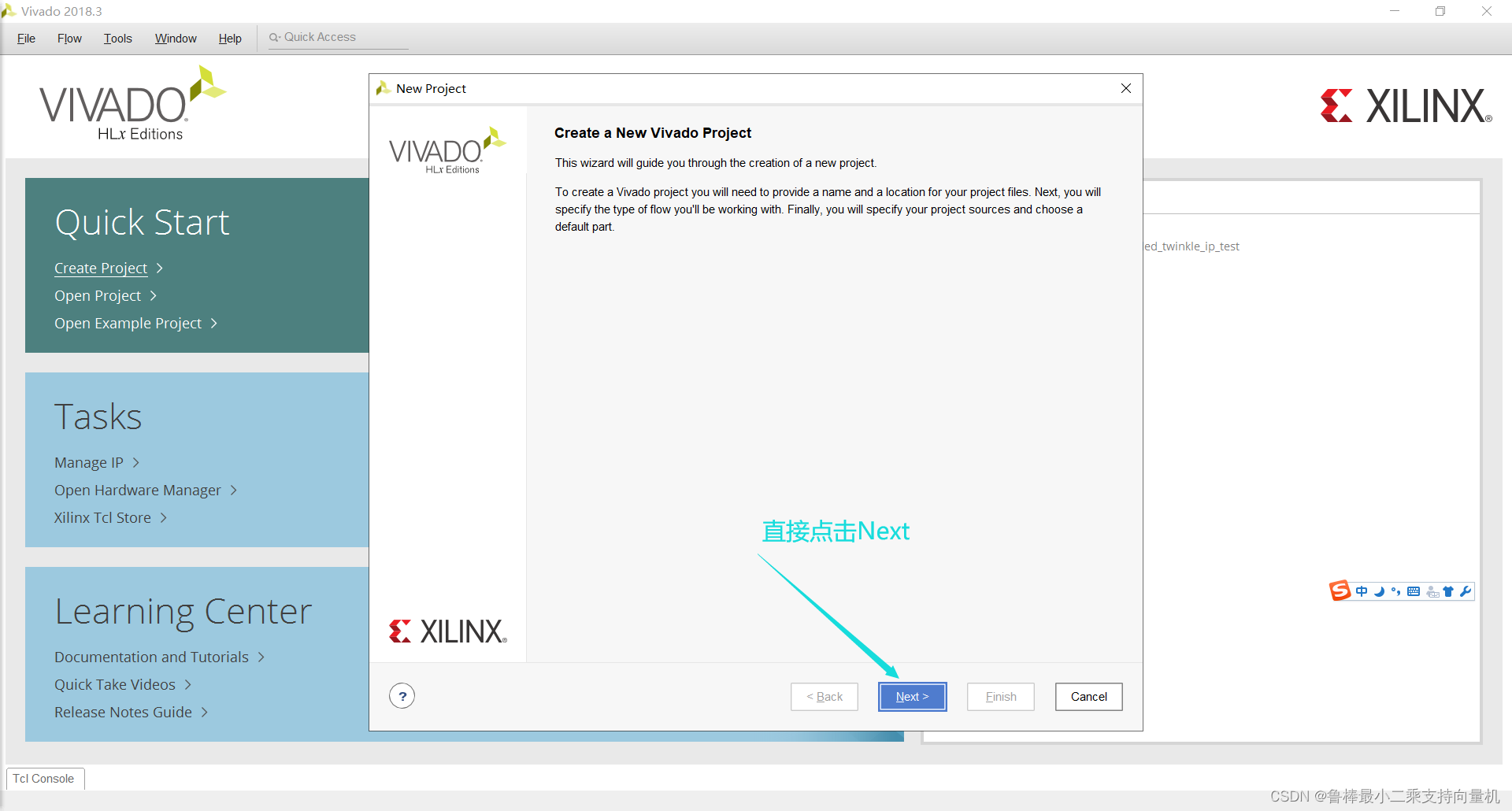

如下图，直接点击Next：

输入工程名字和工程路径，点击Next：

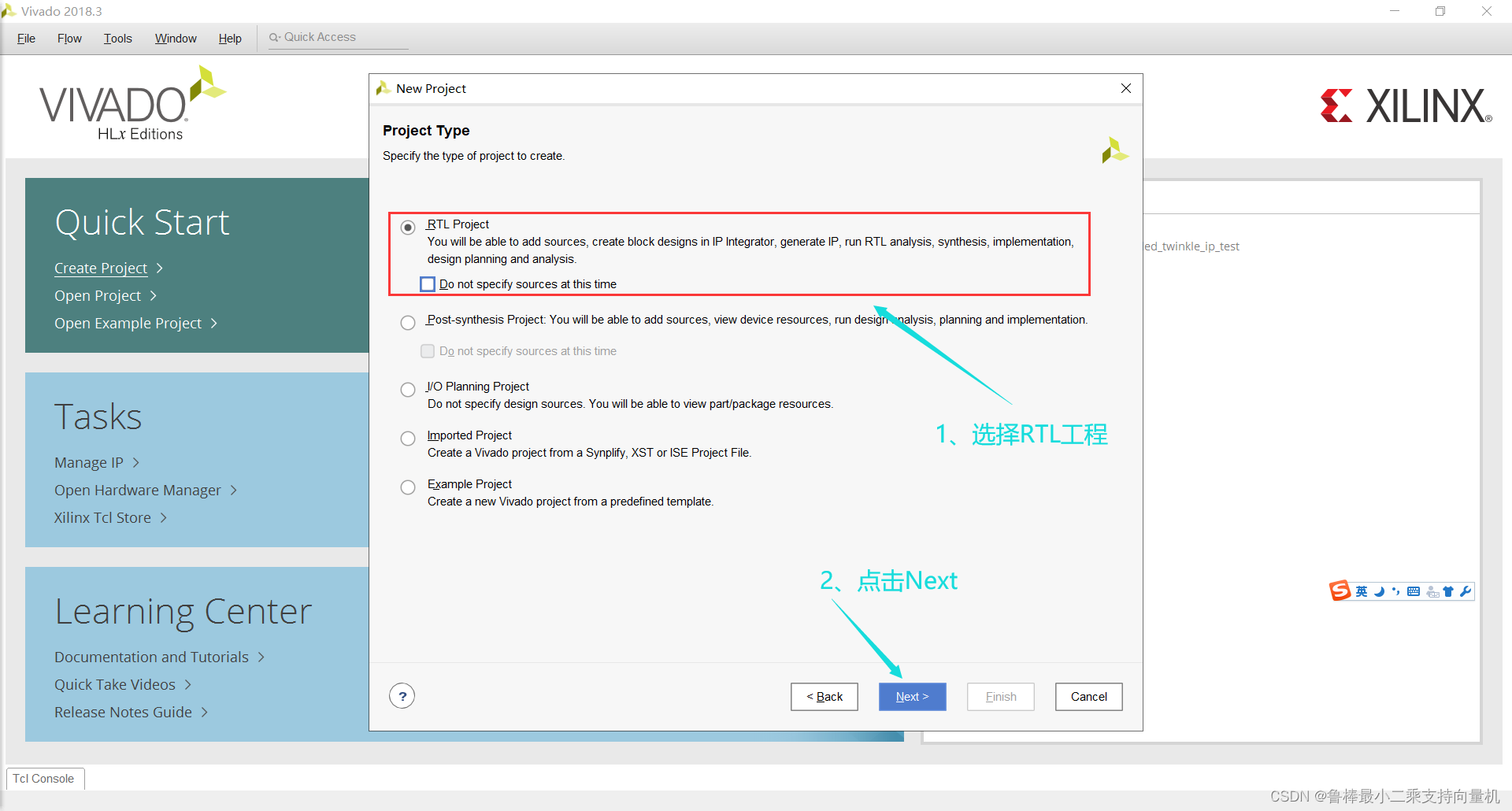

选择创建RTL工程，如图所示：

如下图，直接点击Next：

直接点击Next：

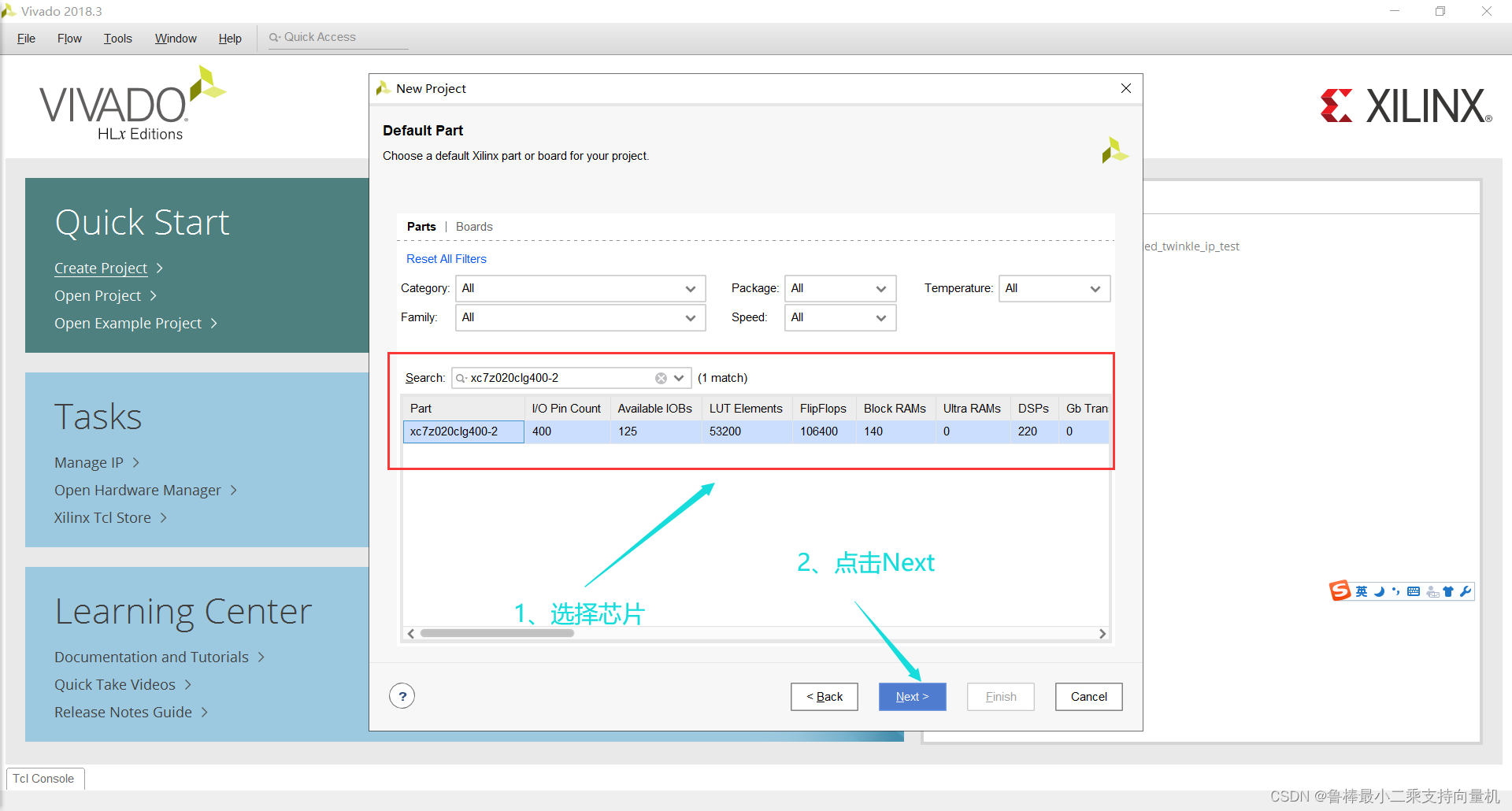

添加芯片型号，如图所示：

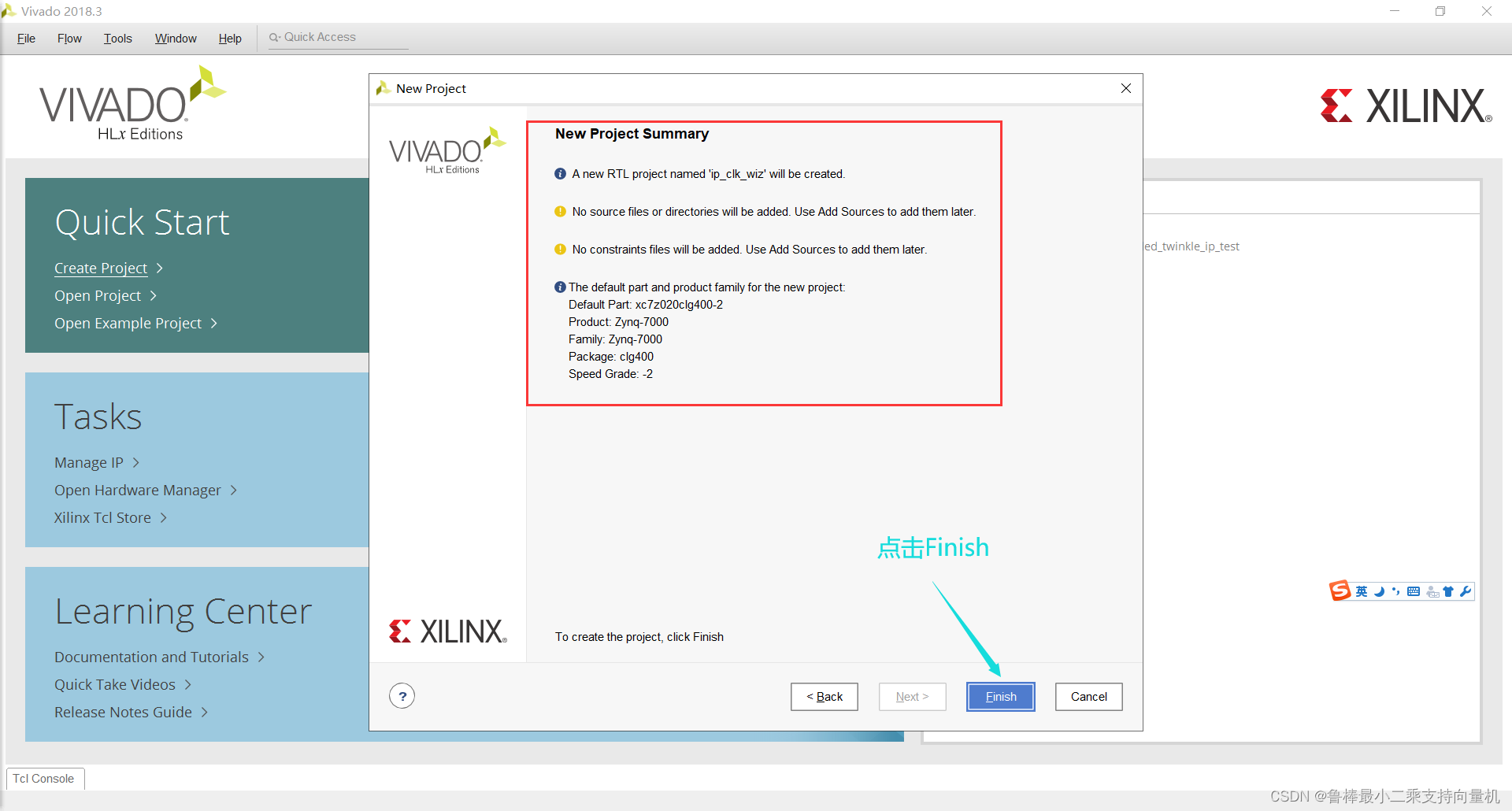

工程创建完成：

3.2 设计输入

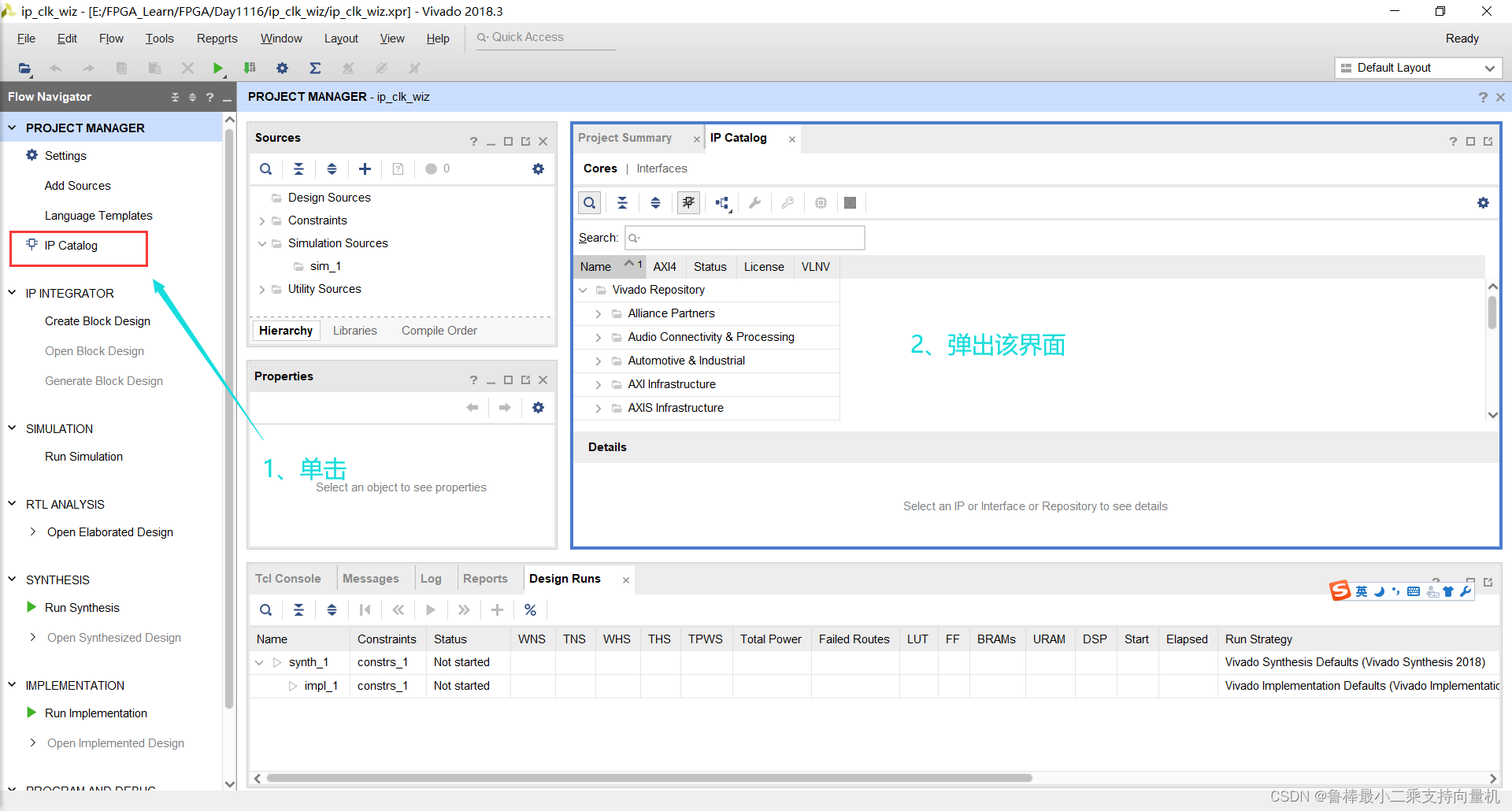

添加IP核，操作如下图：

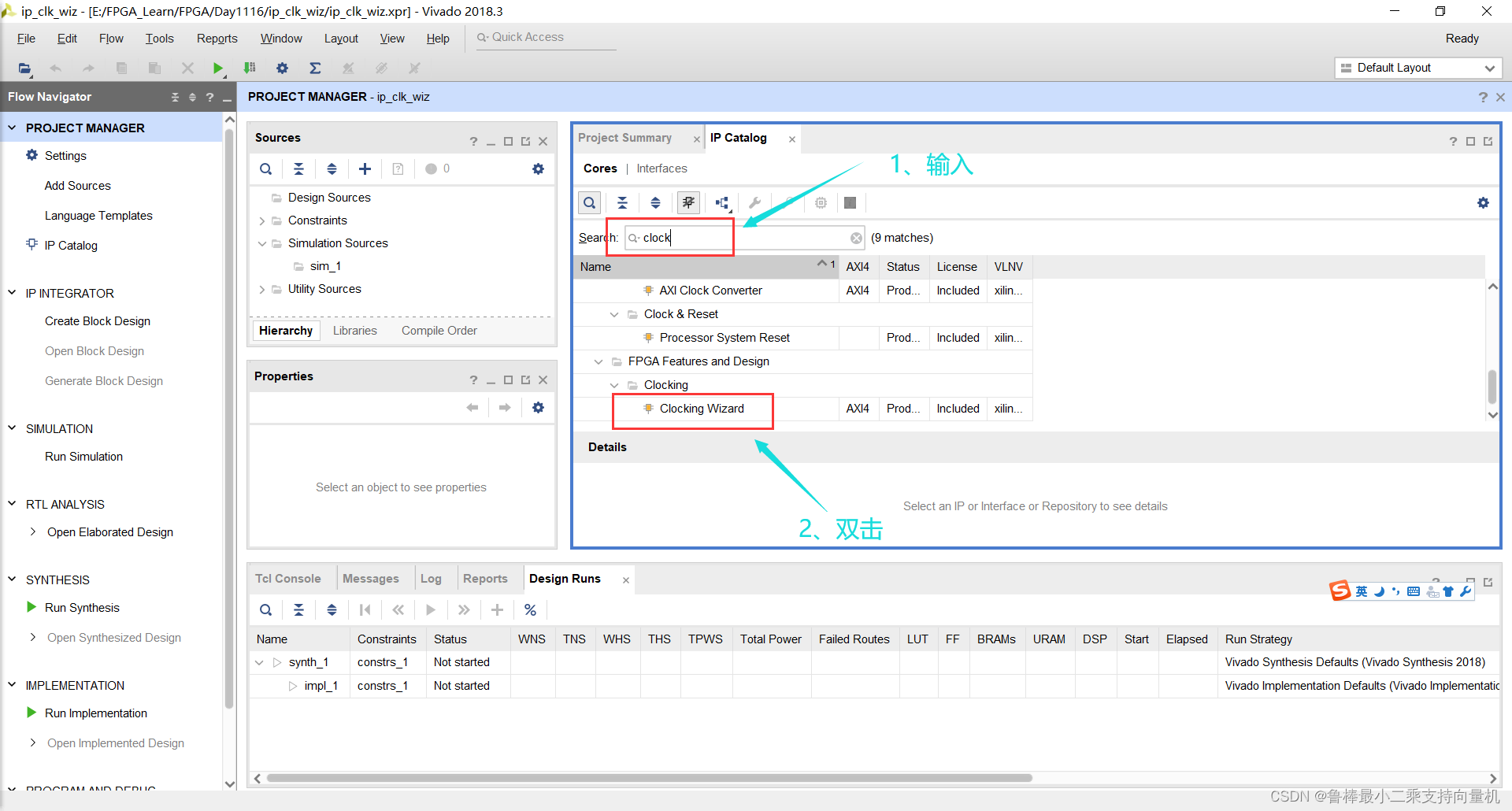

搜索clock，找到IP核，如图所示：

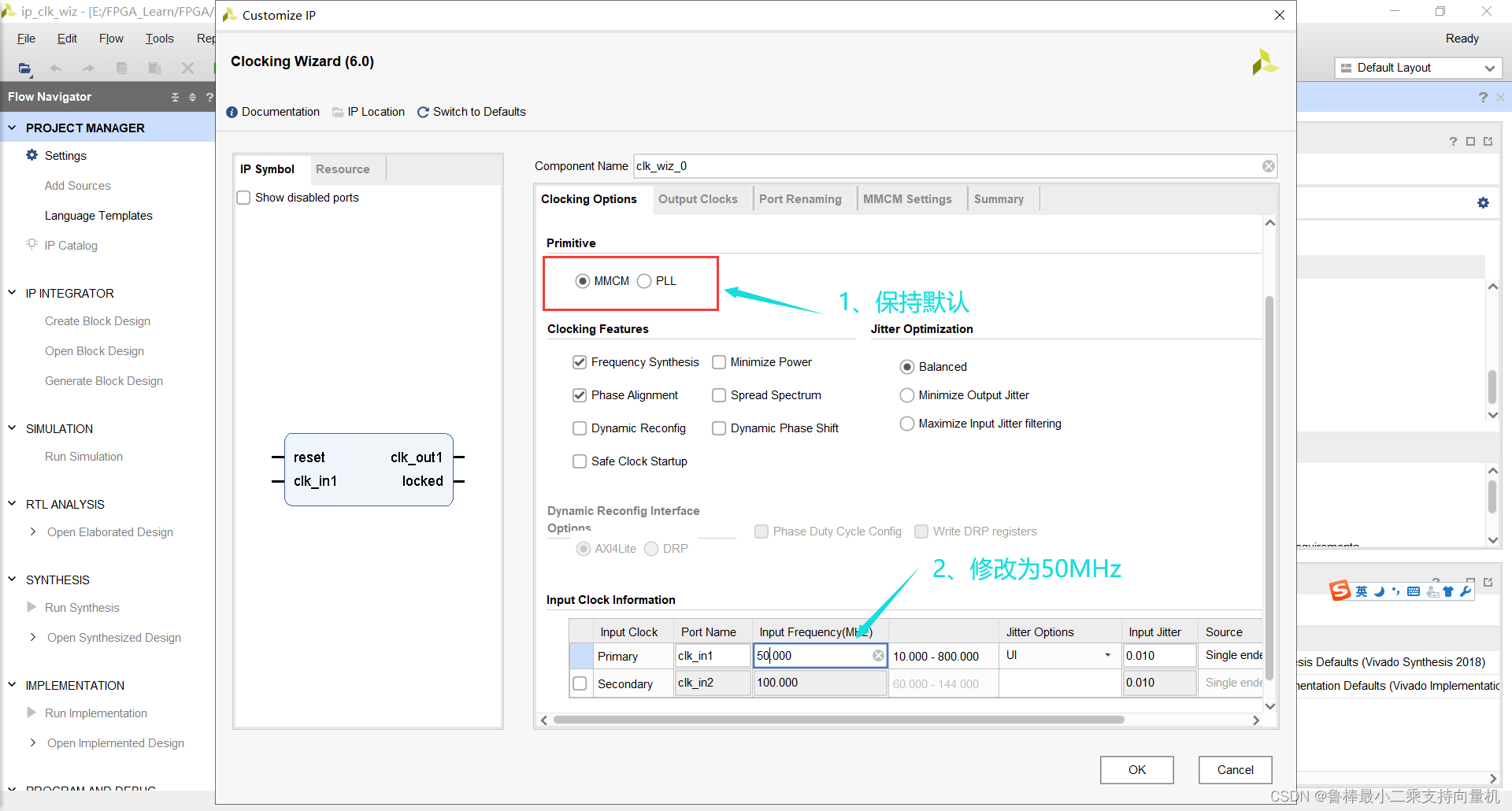

双击打开IP核，修改晶振频率为50MHz，如图所示：

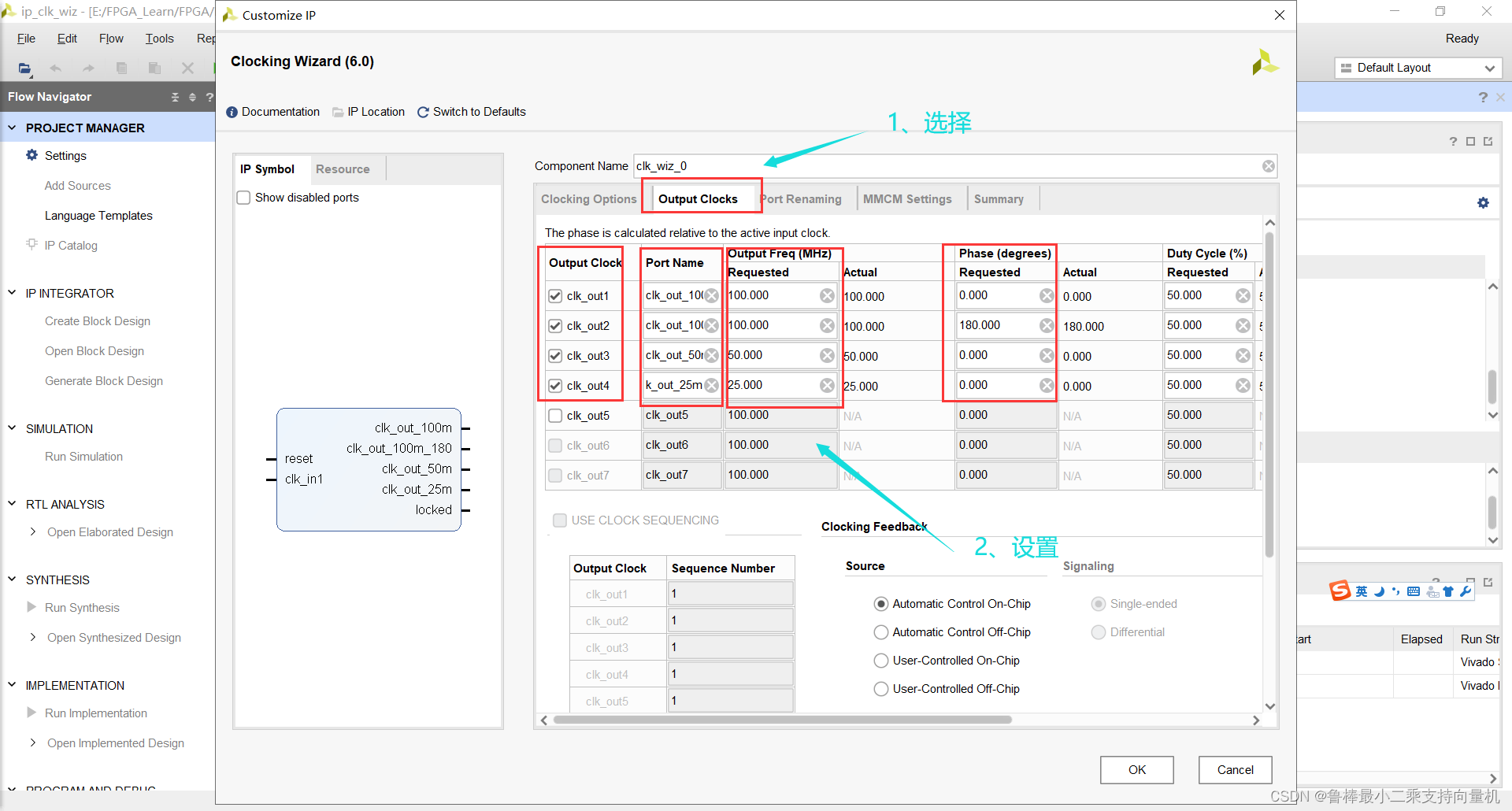

依次勾选4个时钟，并进行如图所示设置：

只用到了锁定指示 locked 信号，其名称保持默认即可：

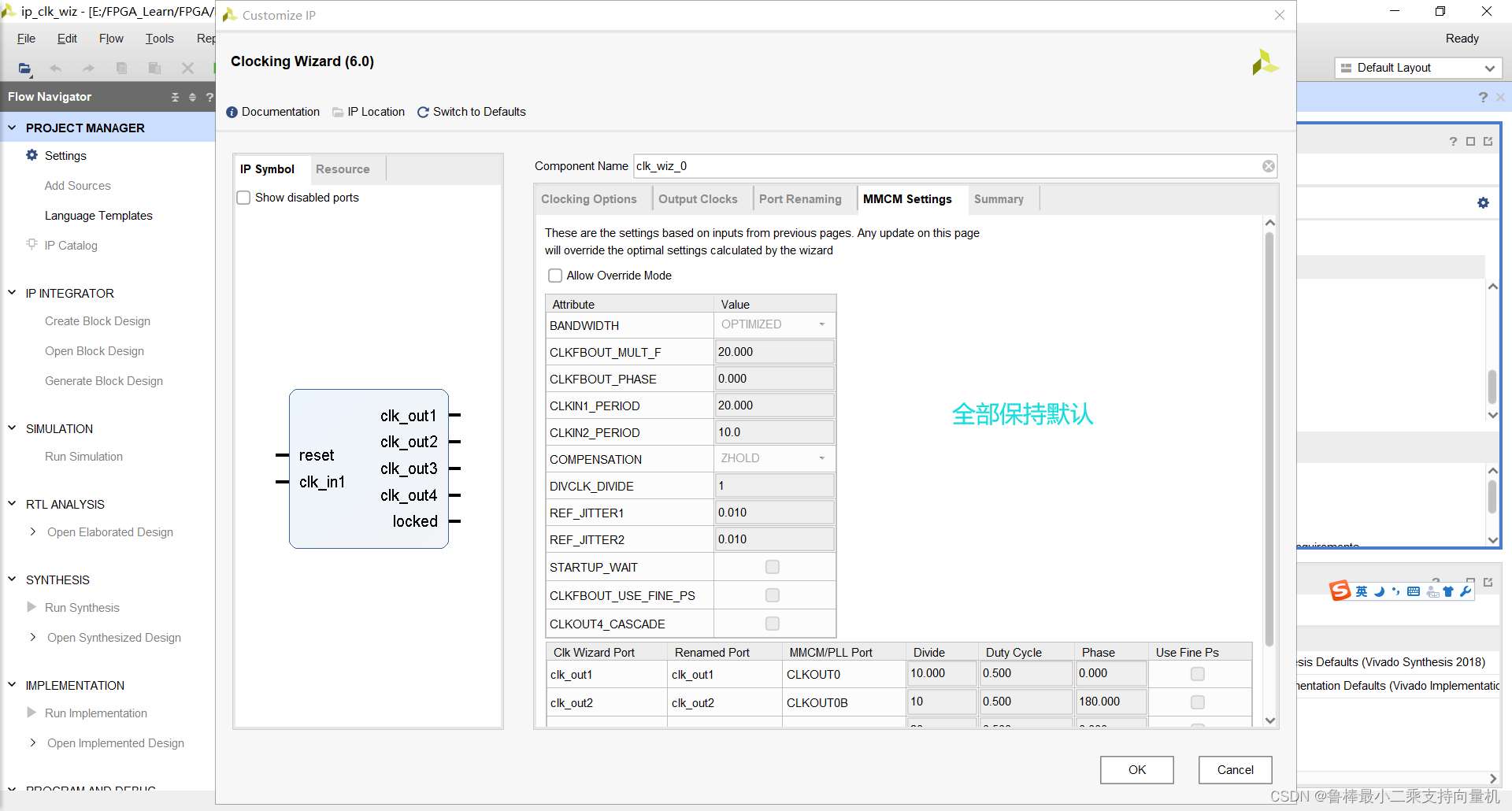

如下图，所有参数保持默认：

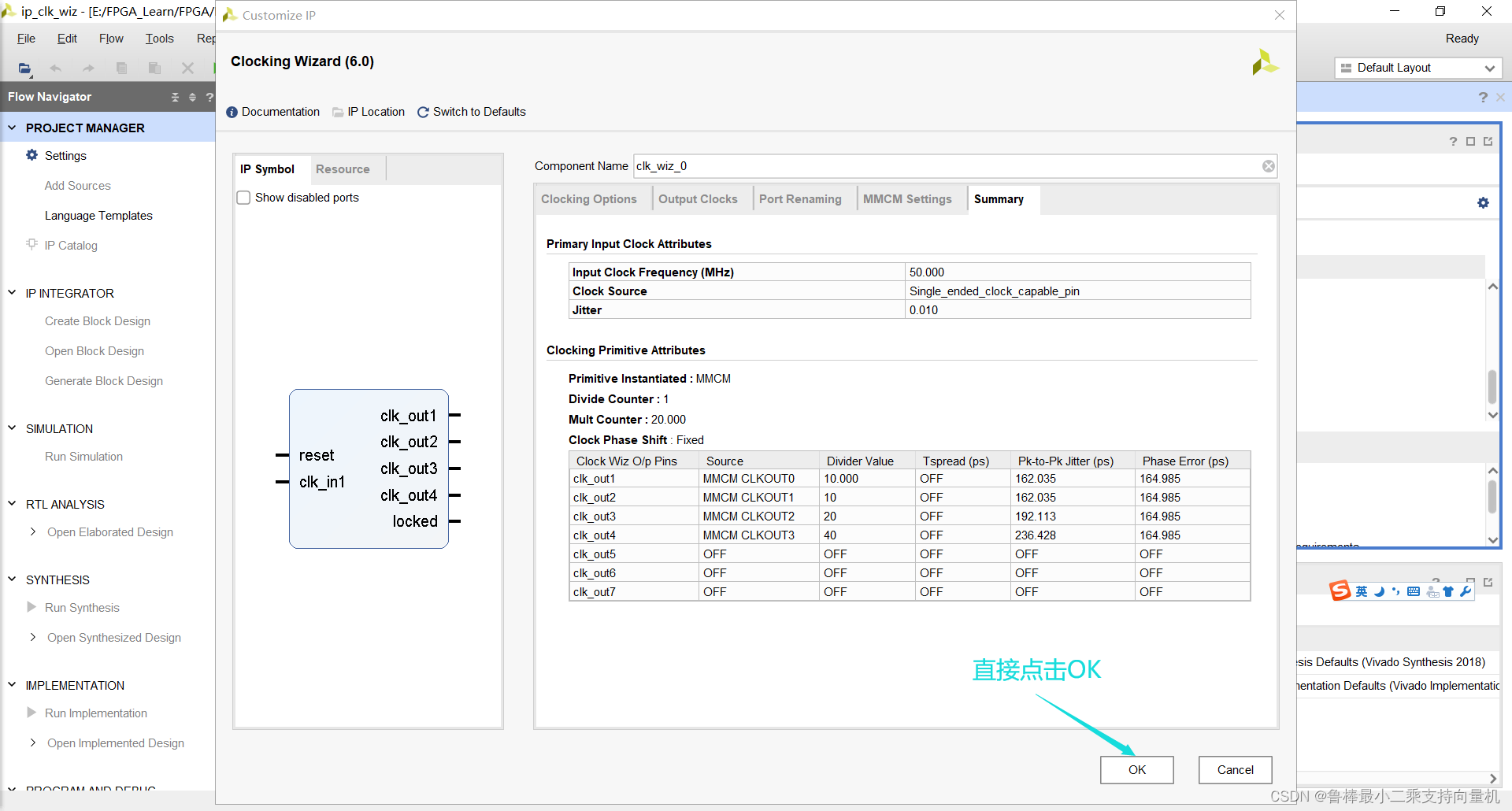

直接点击OK即可：

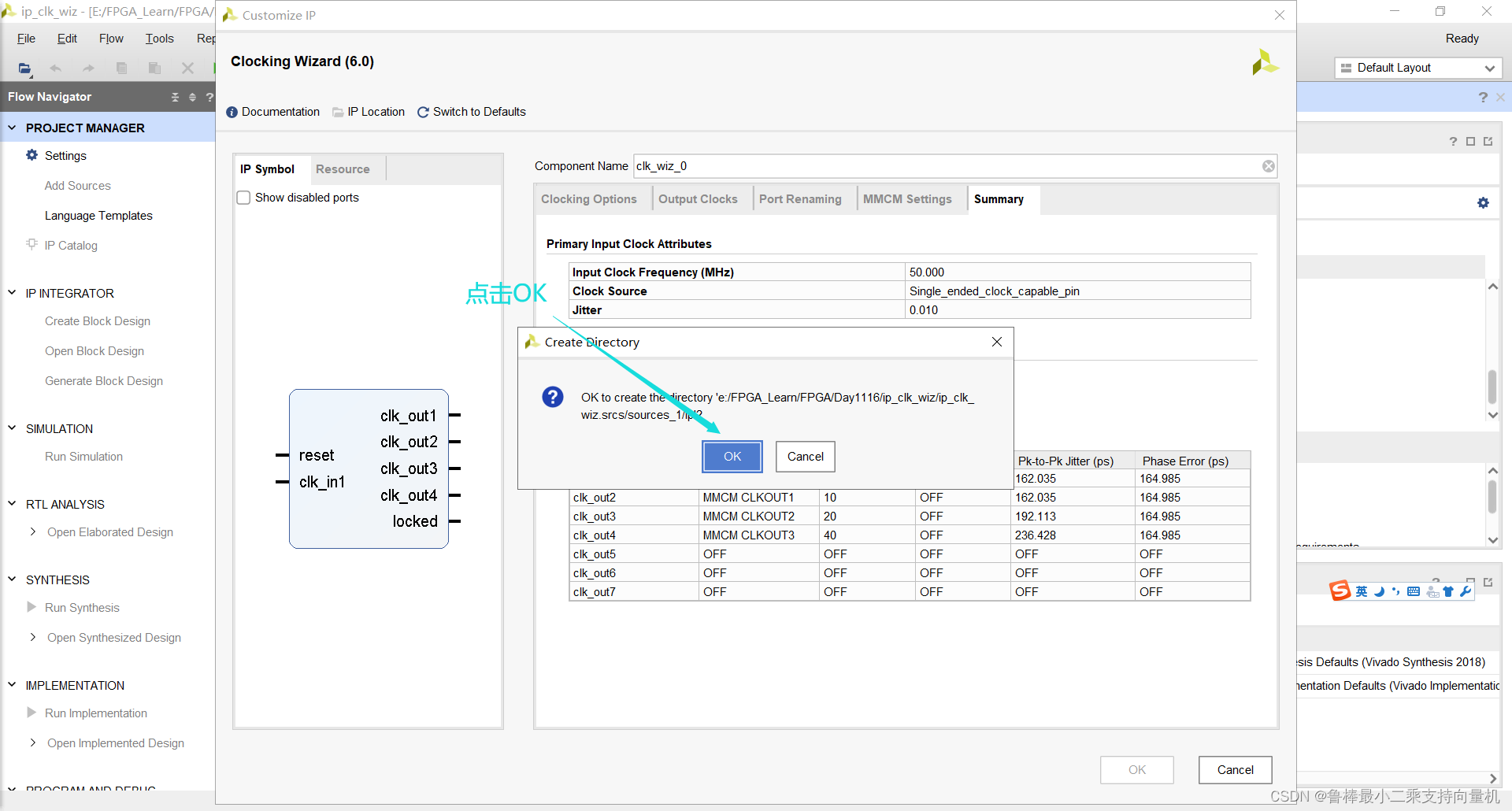

点击OK：

点击Generate：

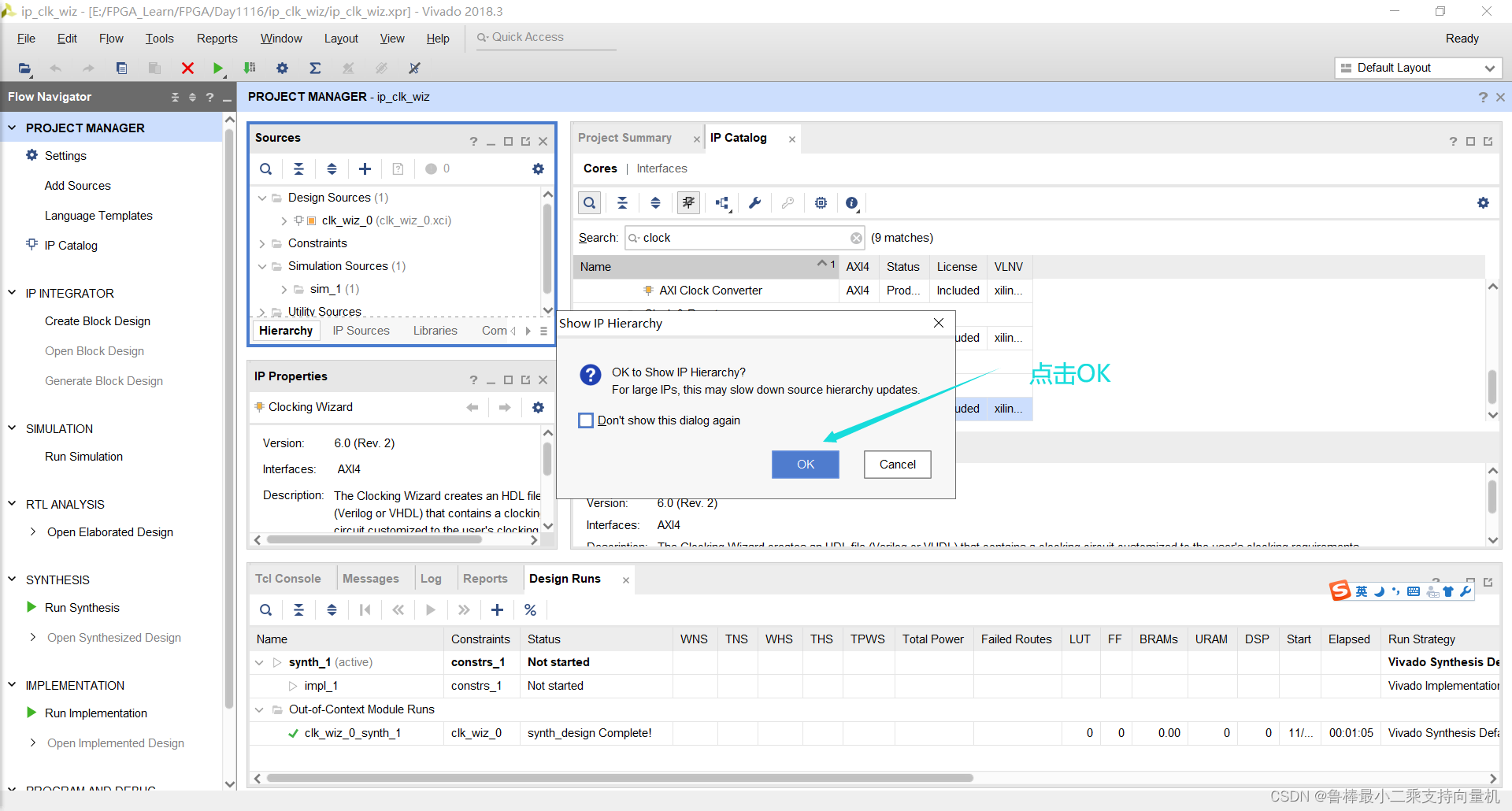

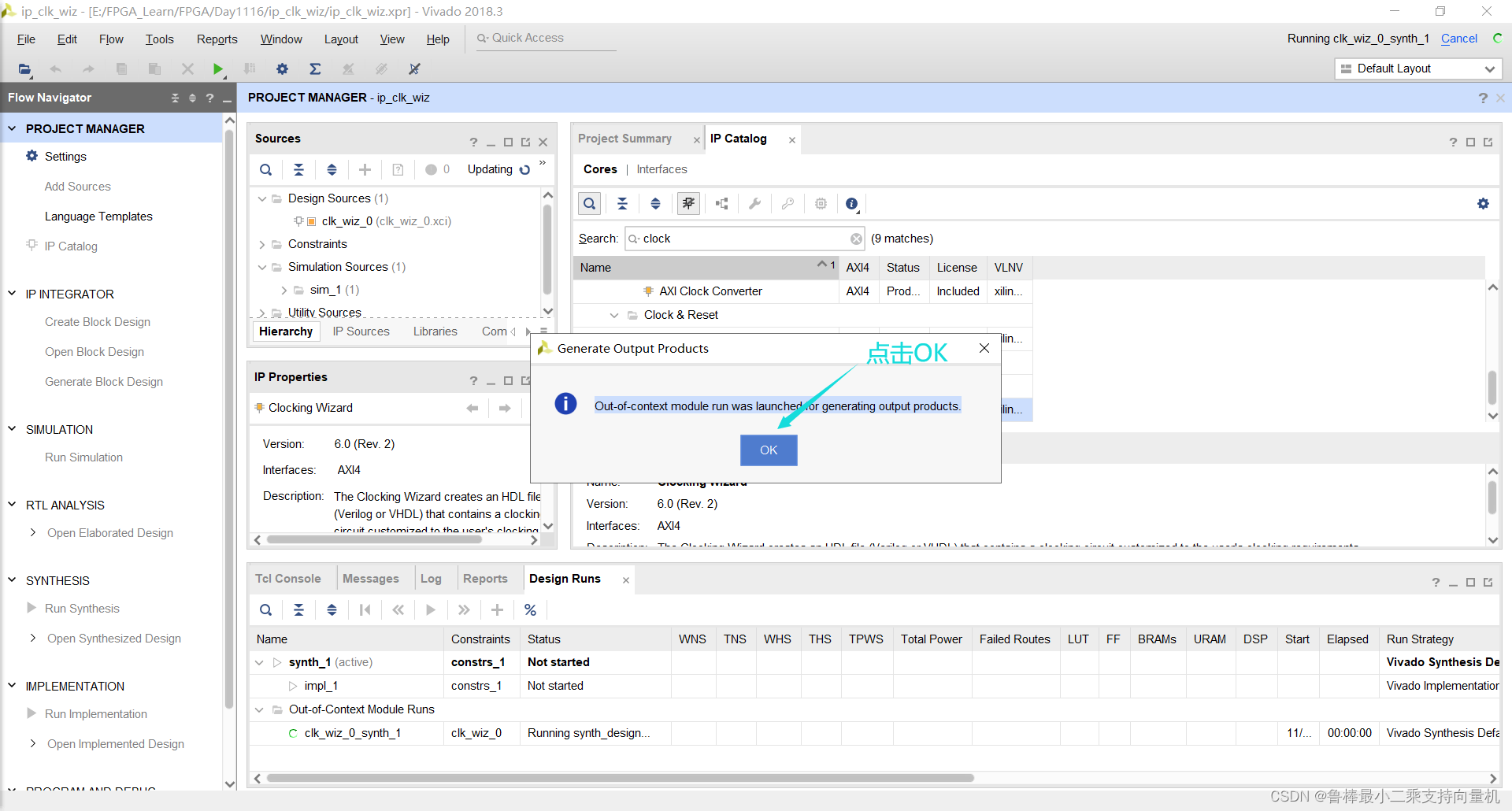

点击OK：

点击OK：

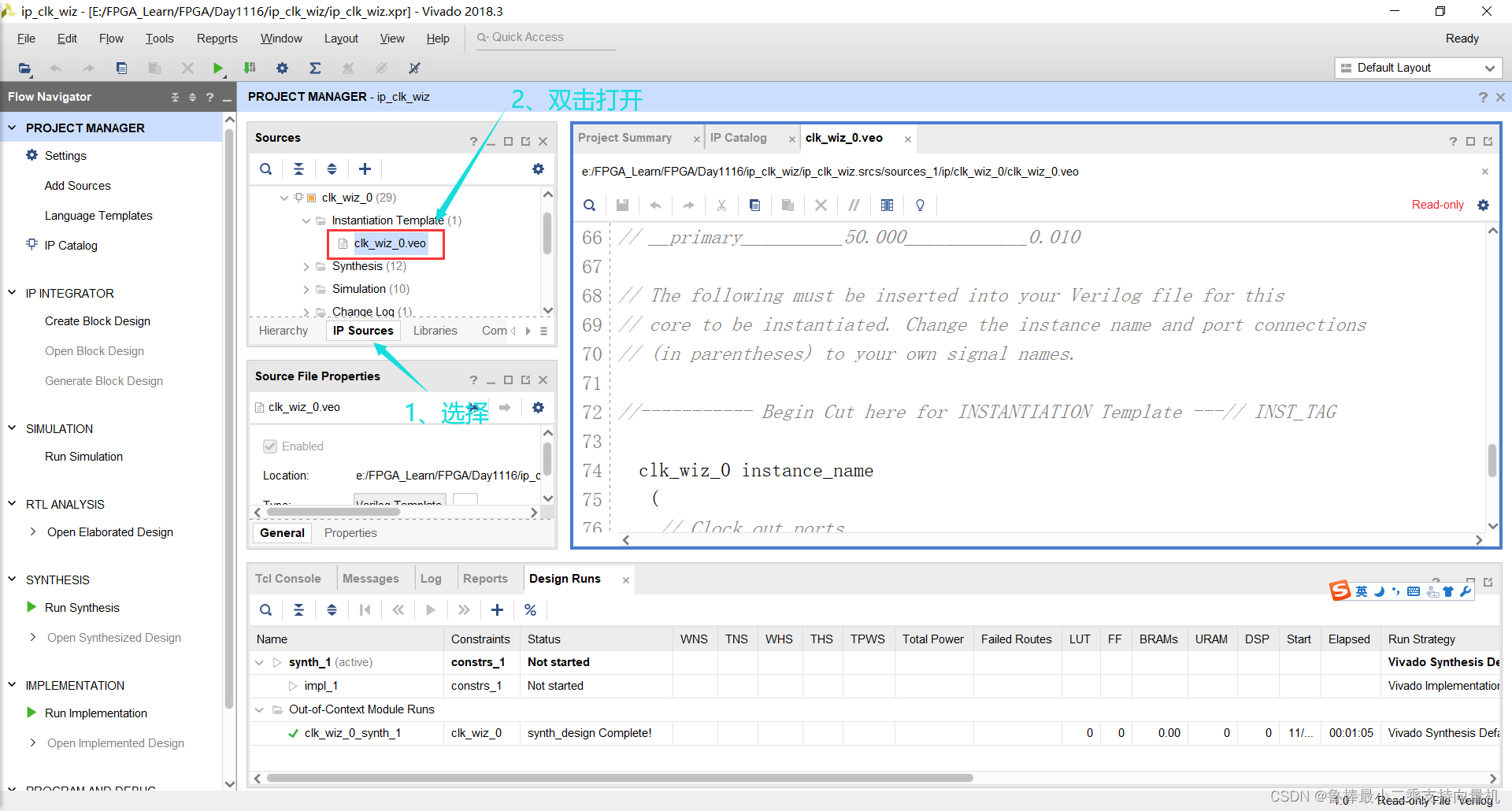

IP 核自动生成的只读的 verilog 例化模板文件，双击打开，如图所示：

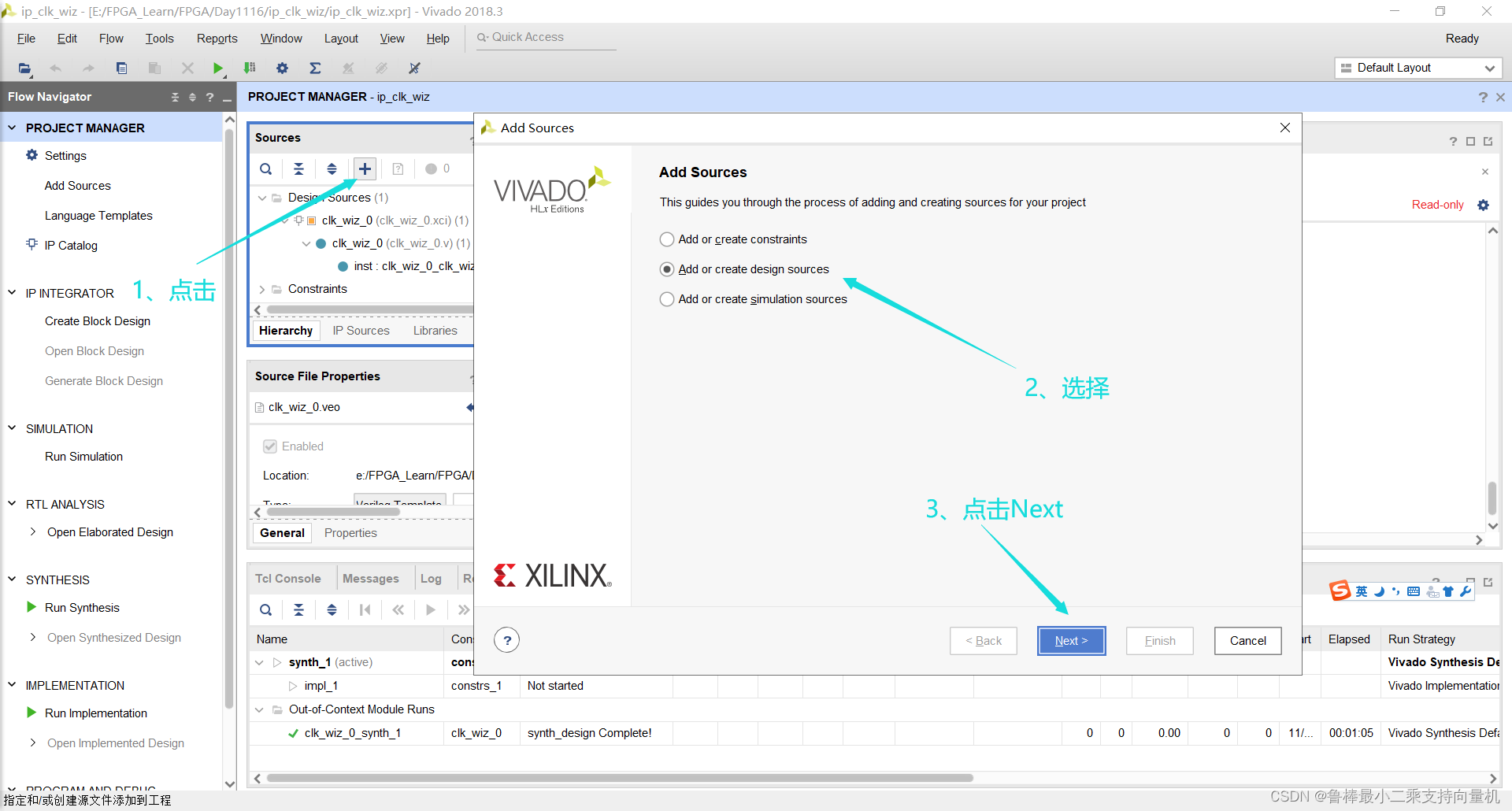

创建工程顶层文件，操作如图所示：

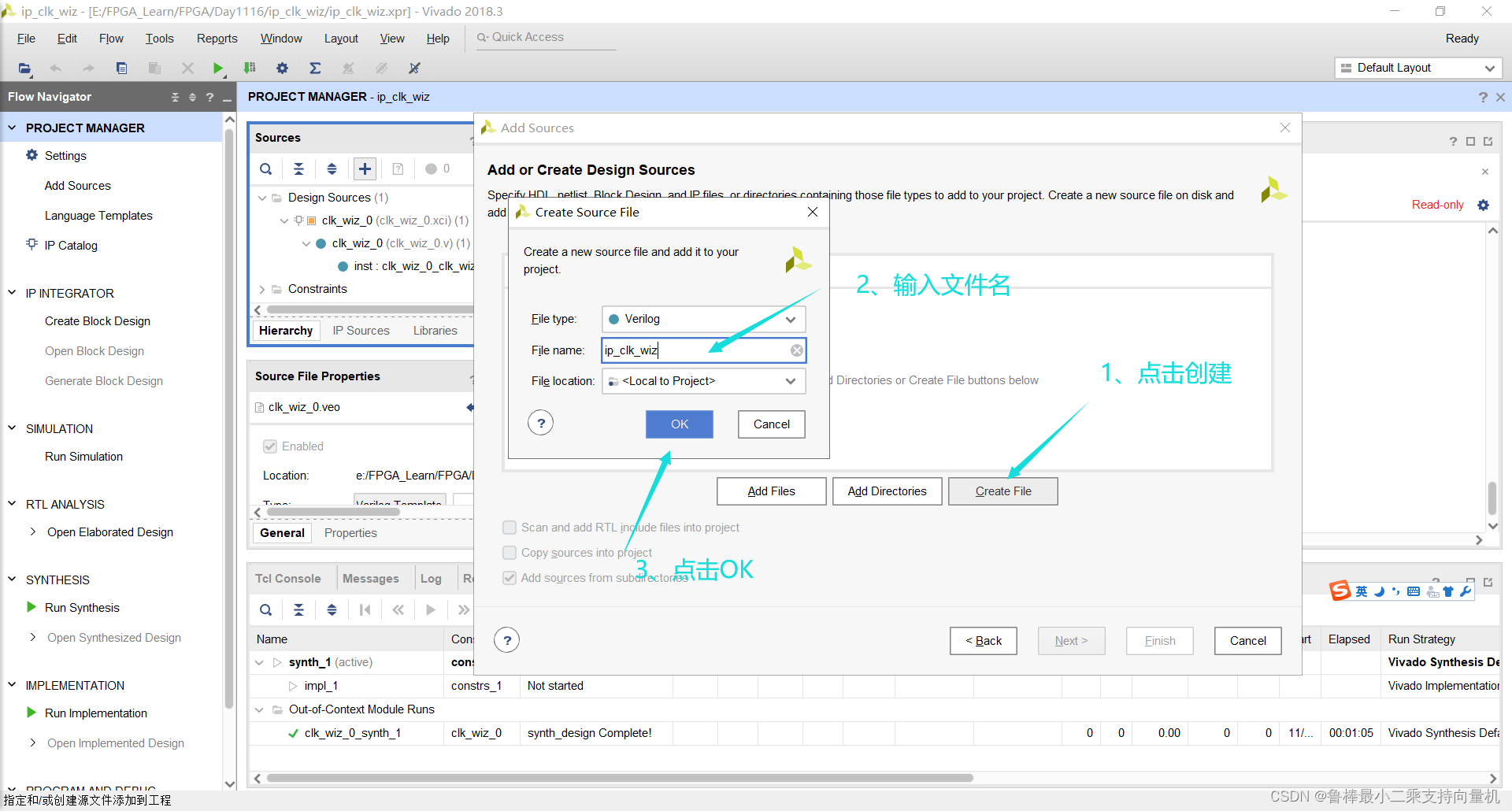

创建文件，输入文件名：

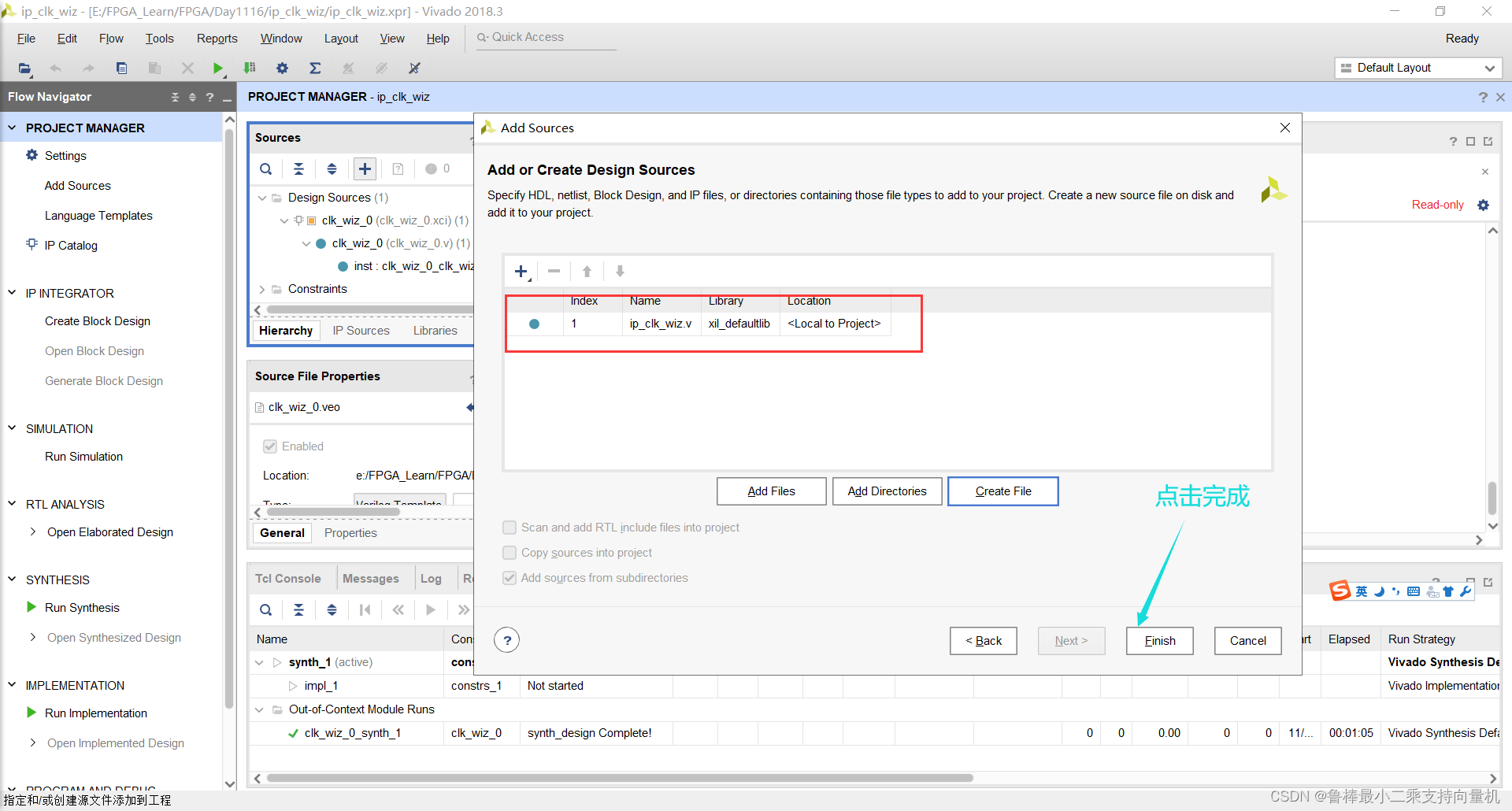

如下图，创建完成：

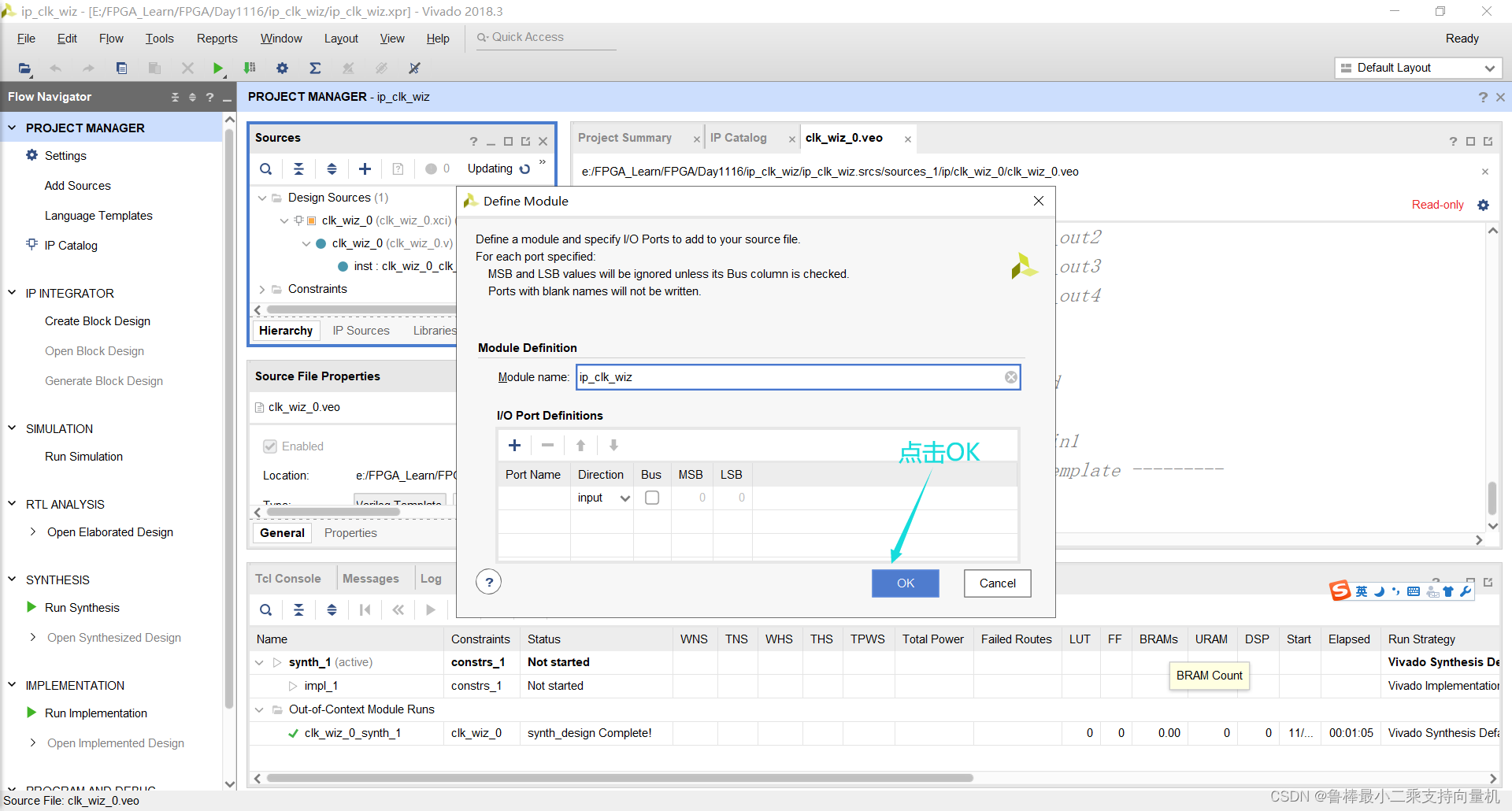

弹出如下界面，点击OK：

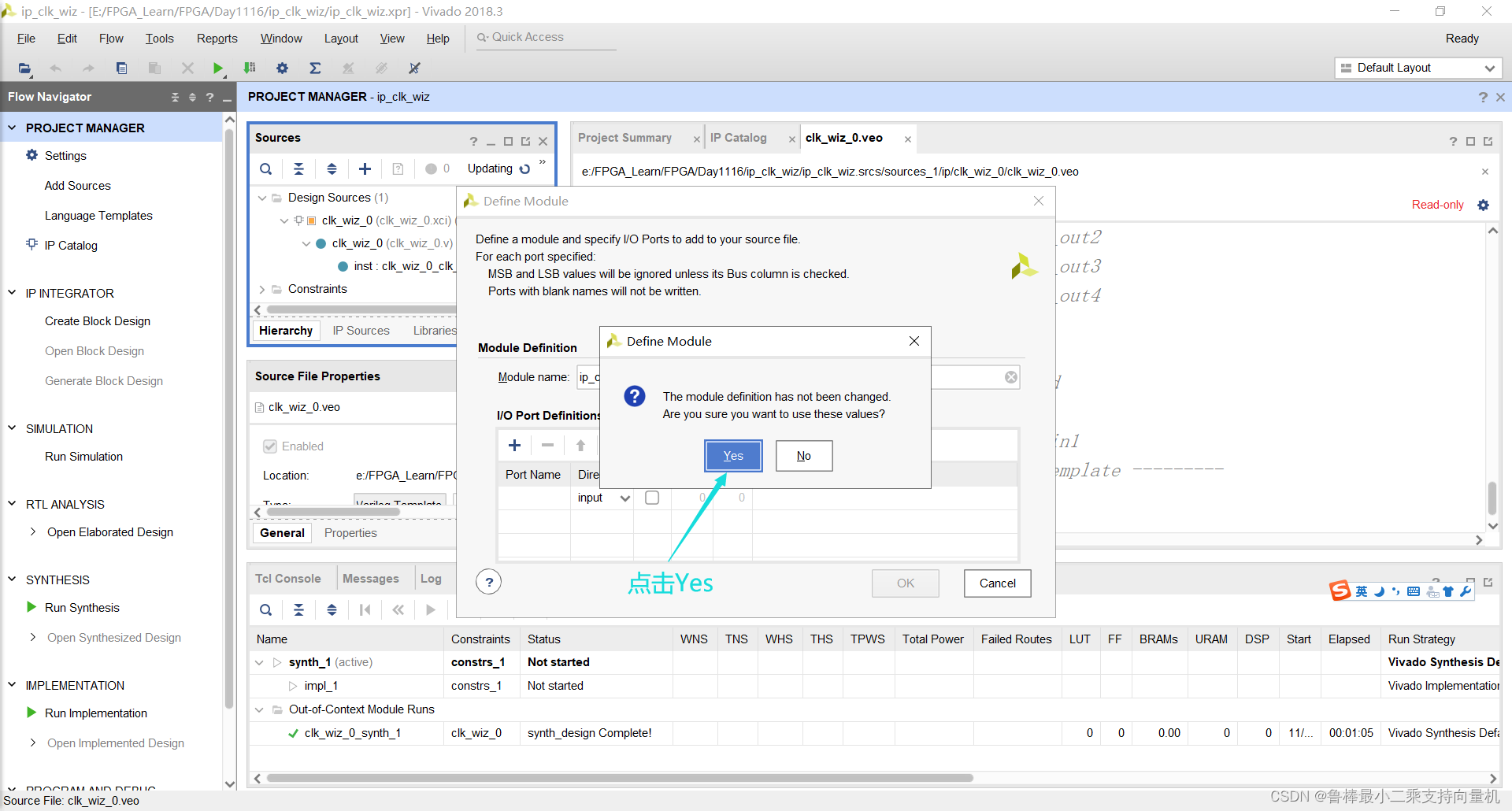

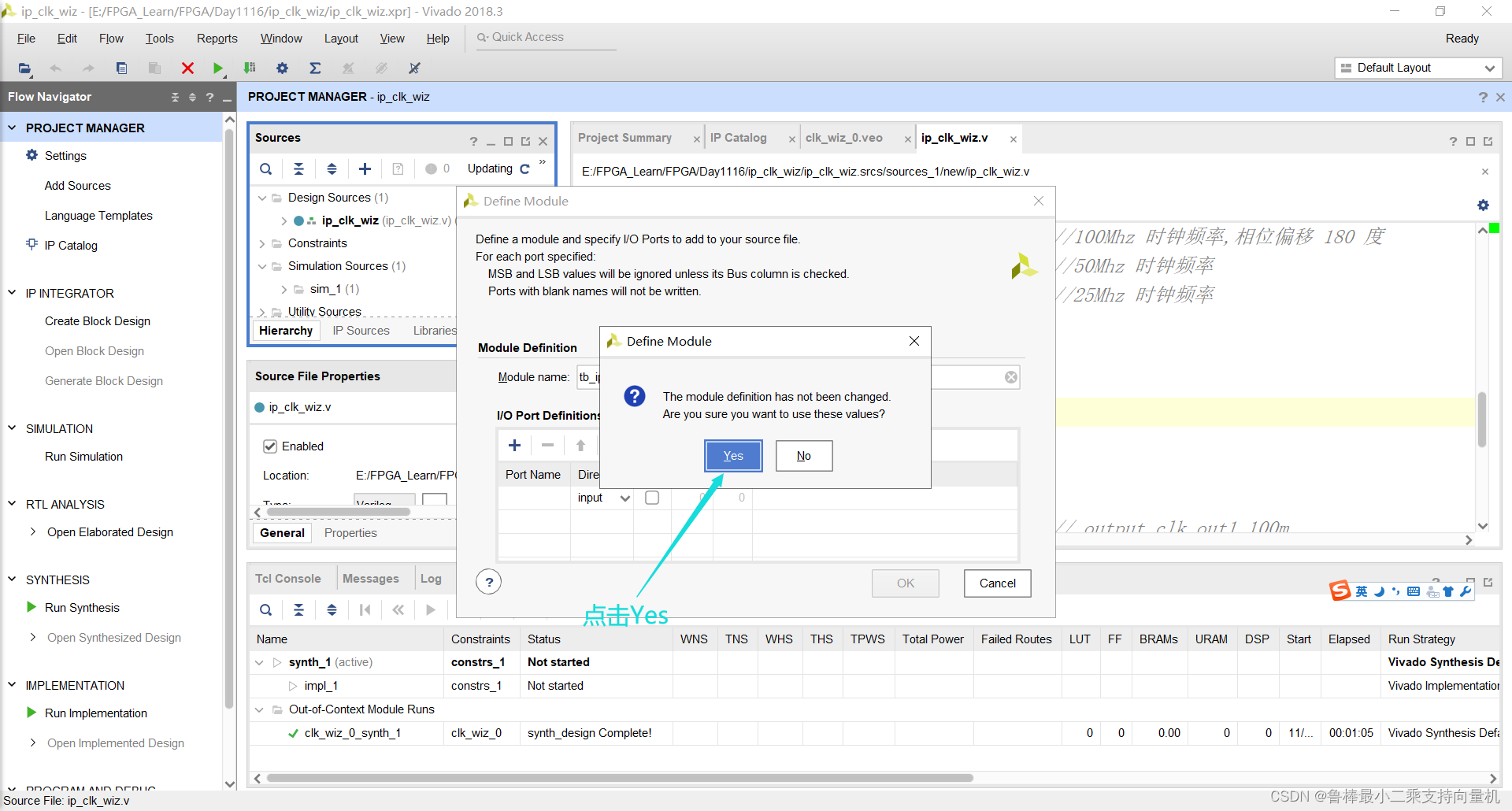

弹出如下确认界面，点击Yes：

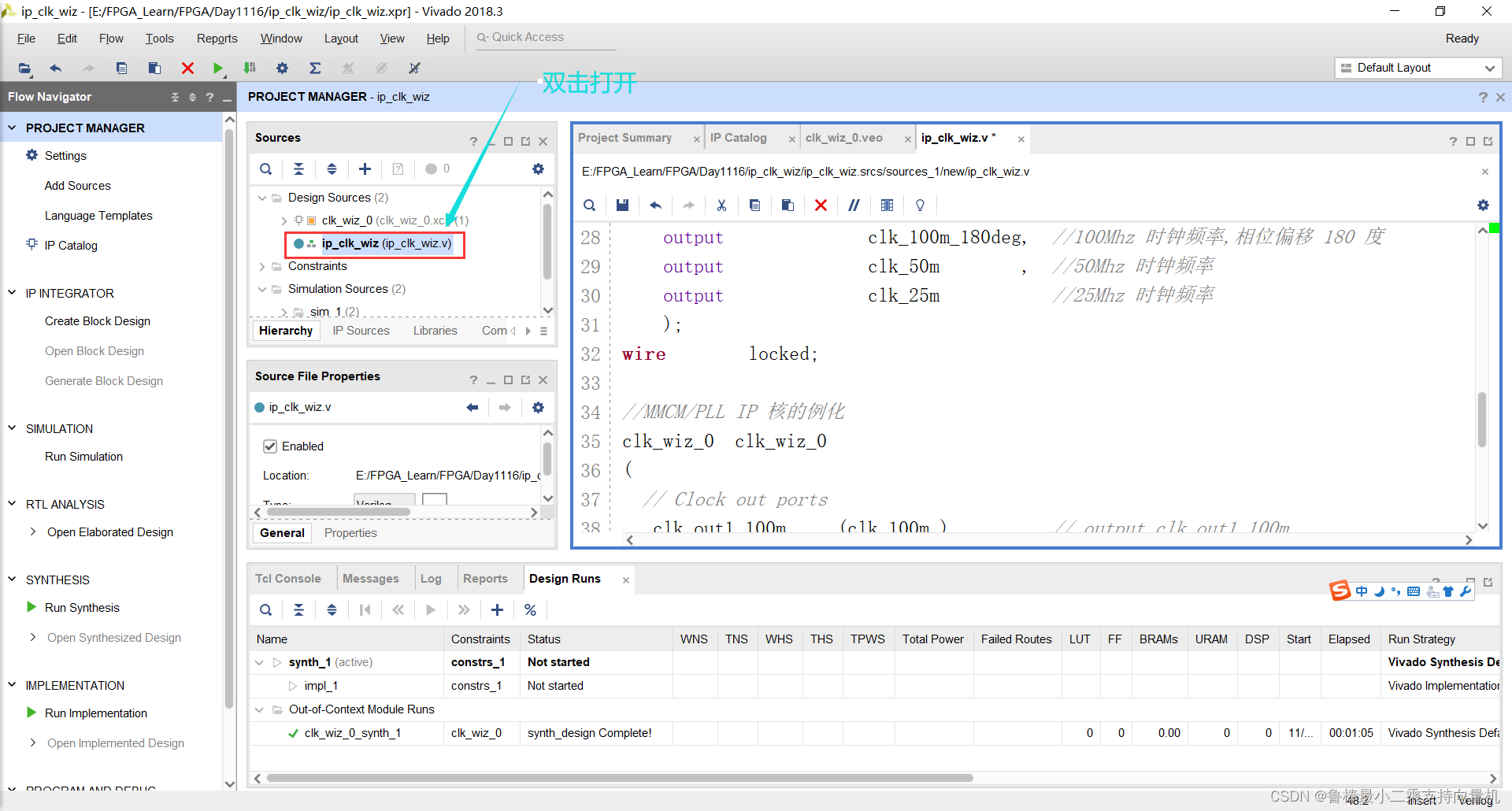

双击打开，输入代码如下：

module  ip_clk_wiz(
    input               sys_clk        ,  //系统时钟
    input               sys_rst_n      ,  //系统复位，低电平有效
    //输出时钟
    output              clk_100m       ,  //100Mhz 时钟频率
    output              clk_100m_180deg,  //100Mhz 时钟频率,相位偏移 180 度
    output              clk_50m        ,  //50Mhz 时钟频率
    output              clk_25m           //25Mhz 时钟频率
    );
wire        locked;

//MMCM/PLL IP 核的例化
clk_wiz_0  clk_wiz_0
(
  // Clock out ports
  .clk_out_100m     (clk_100m ),         // output clk_out1_100m
  .clk_out_100m_180 (clk_100m_180deg ),  // output clk_out2_100m_180
  .clk_out_50m      (clk_50m ),          // output clk_out3_50m
  .clk_out_25m      (clk_25m ),          // output clk_out4_25m
  // Status and control signals
  .reset             (~sys_rst_n ),        // input reset
  .locked            (locked ),           // output locked
  // Clock in ports
  .clk_in1           (sys_clk)            // input clk_in1
);

endmodule

如图所示：

3.3 分析与综合

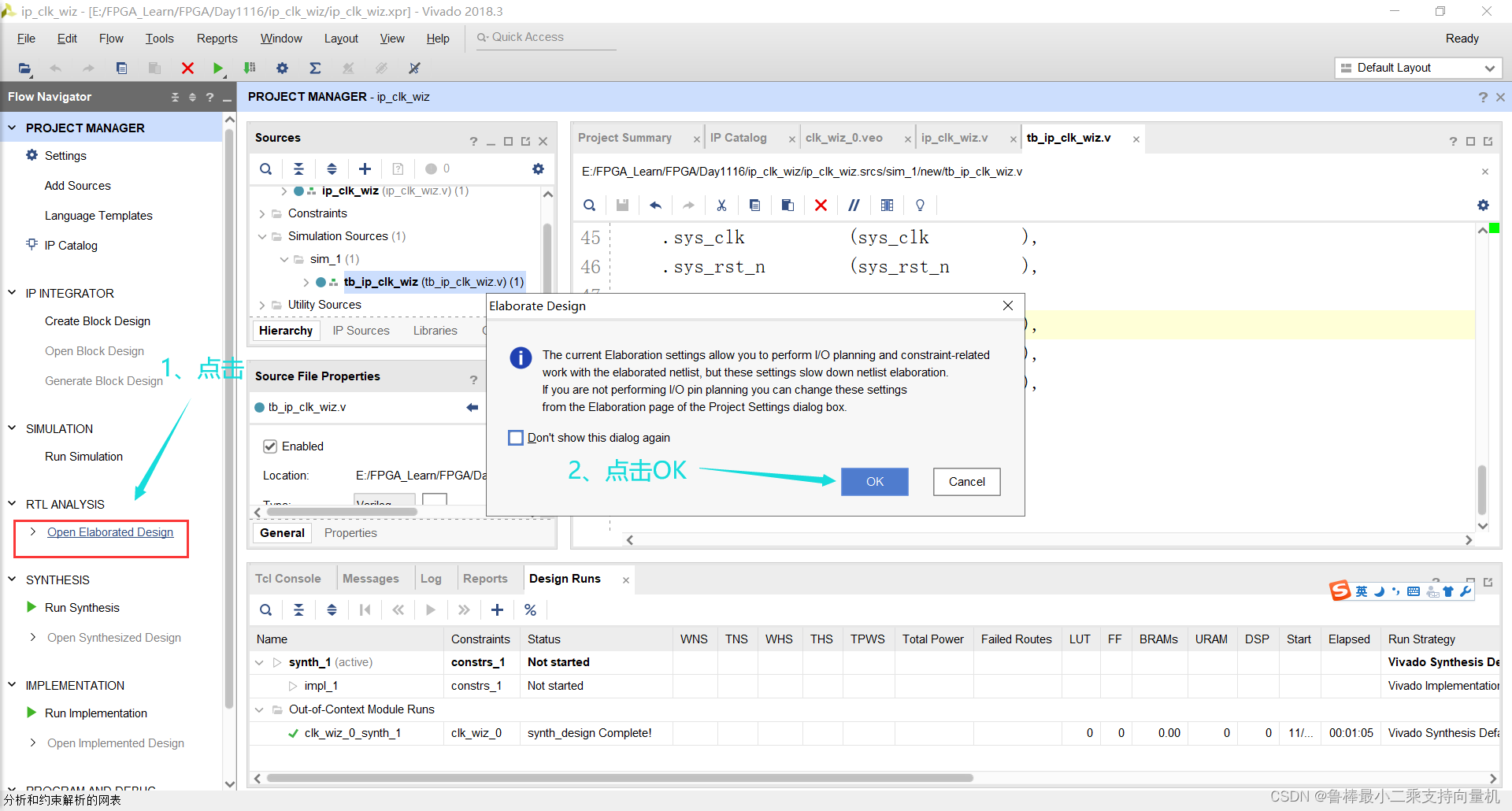

对设计进行分析，操作如图所示：

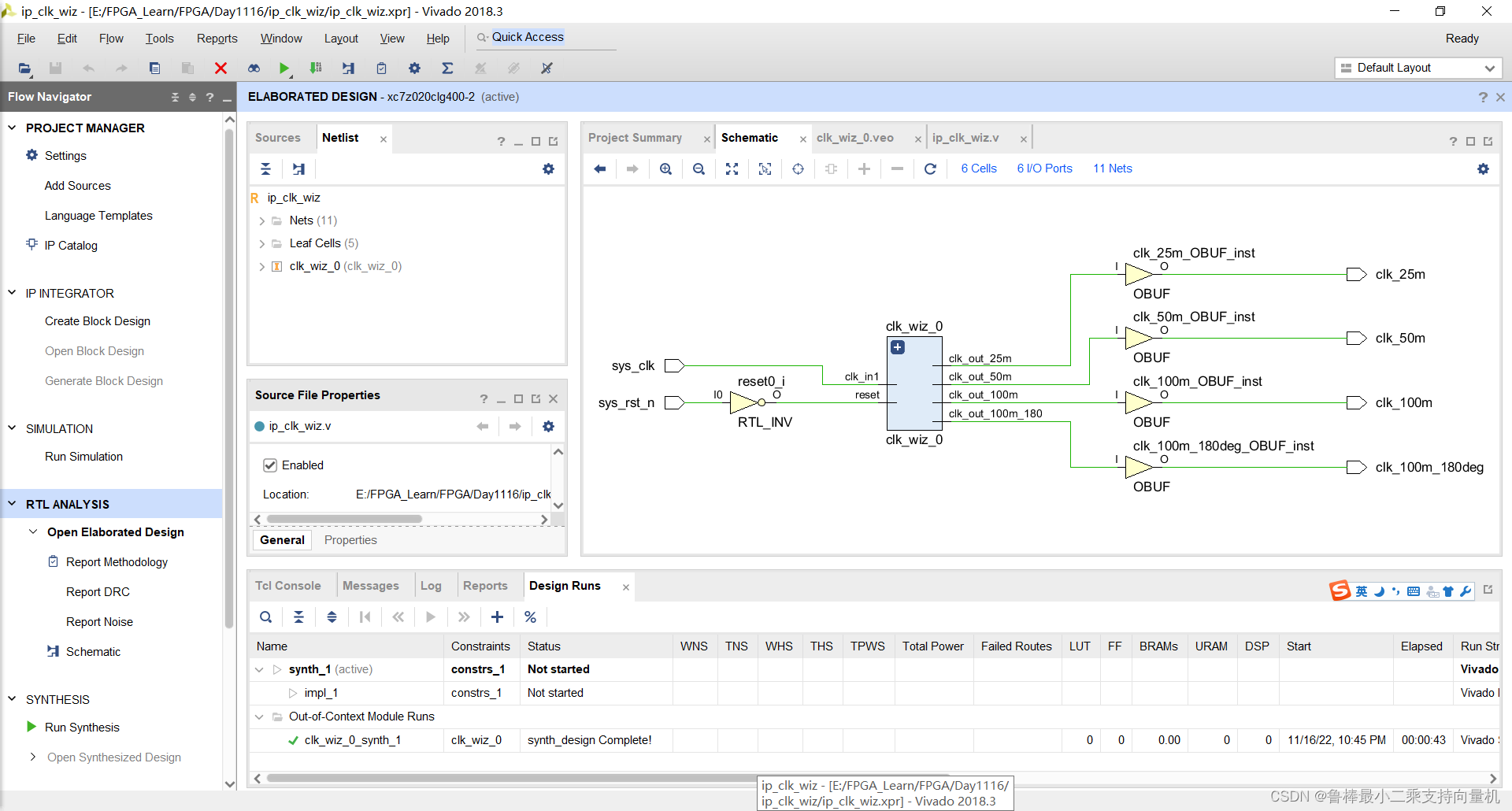

分析后的设计，Vivado自动生成顶层原理图，如图所示：

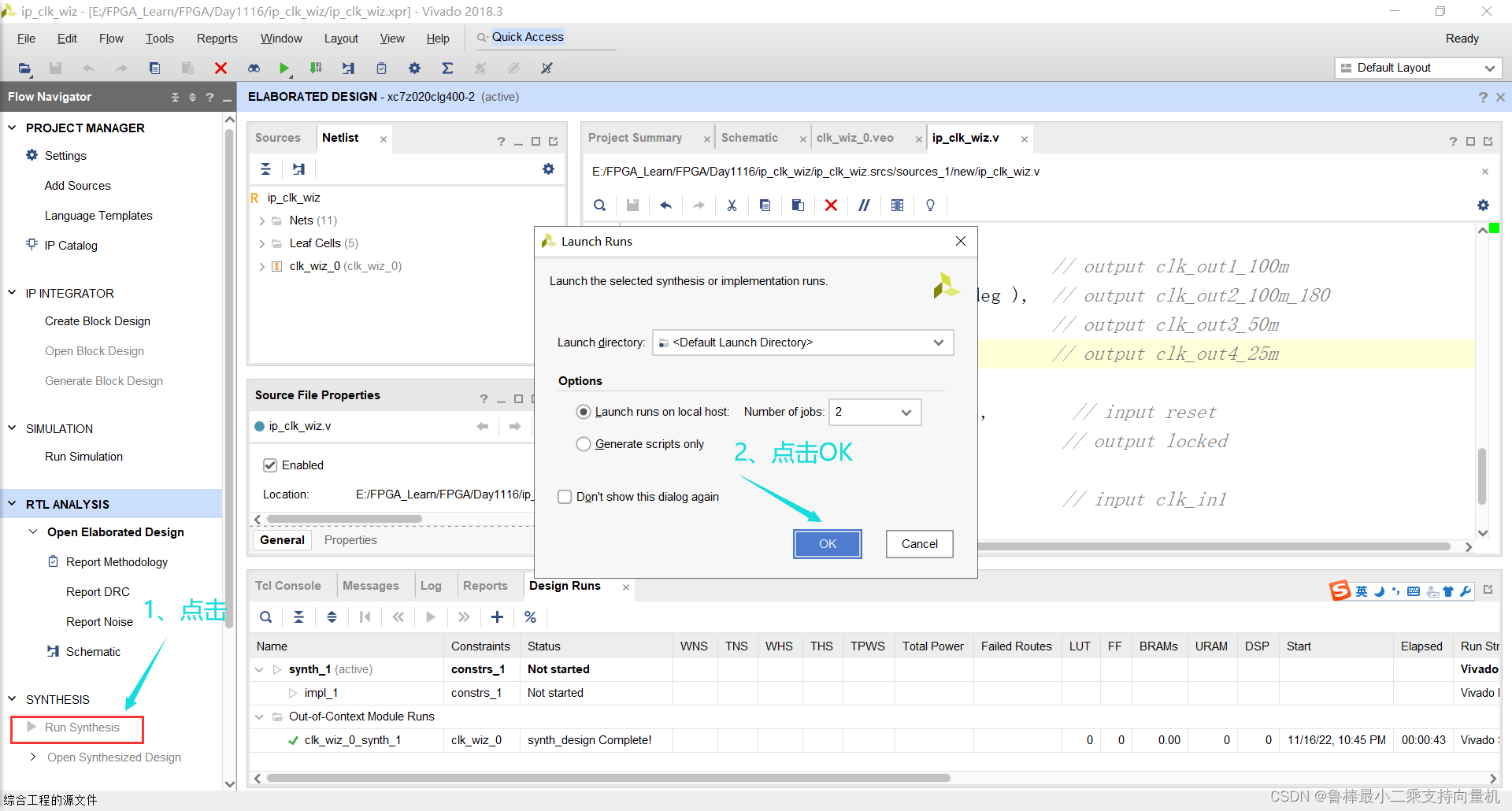

对设计进行综合，操作如图所示：

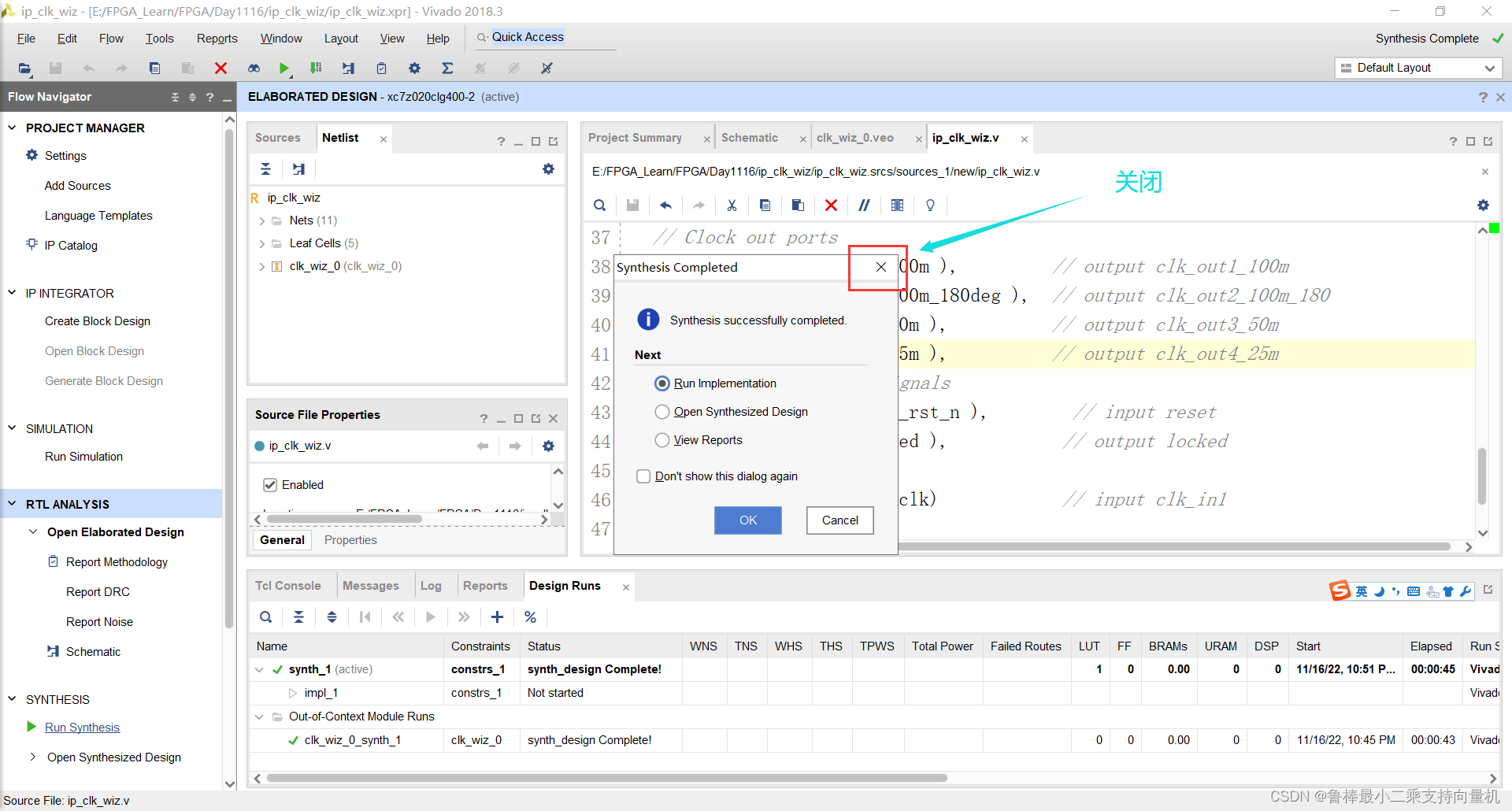

综合完成后，弹出窗口如下，直接关闭：

3.4 约束输入

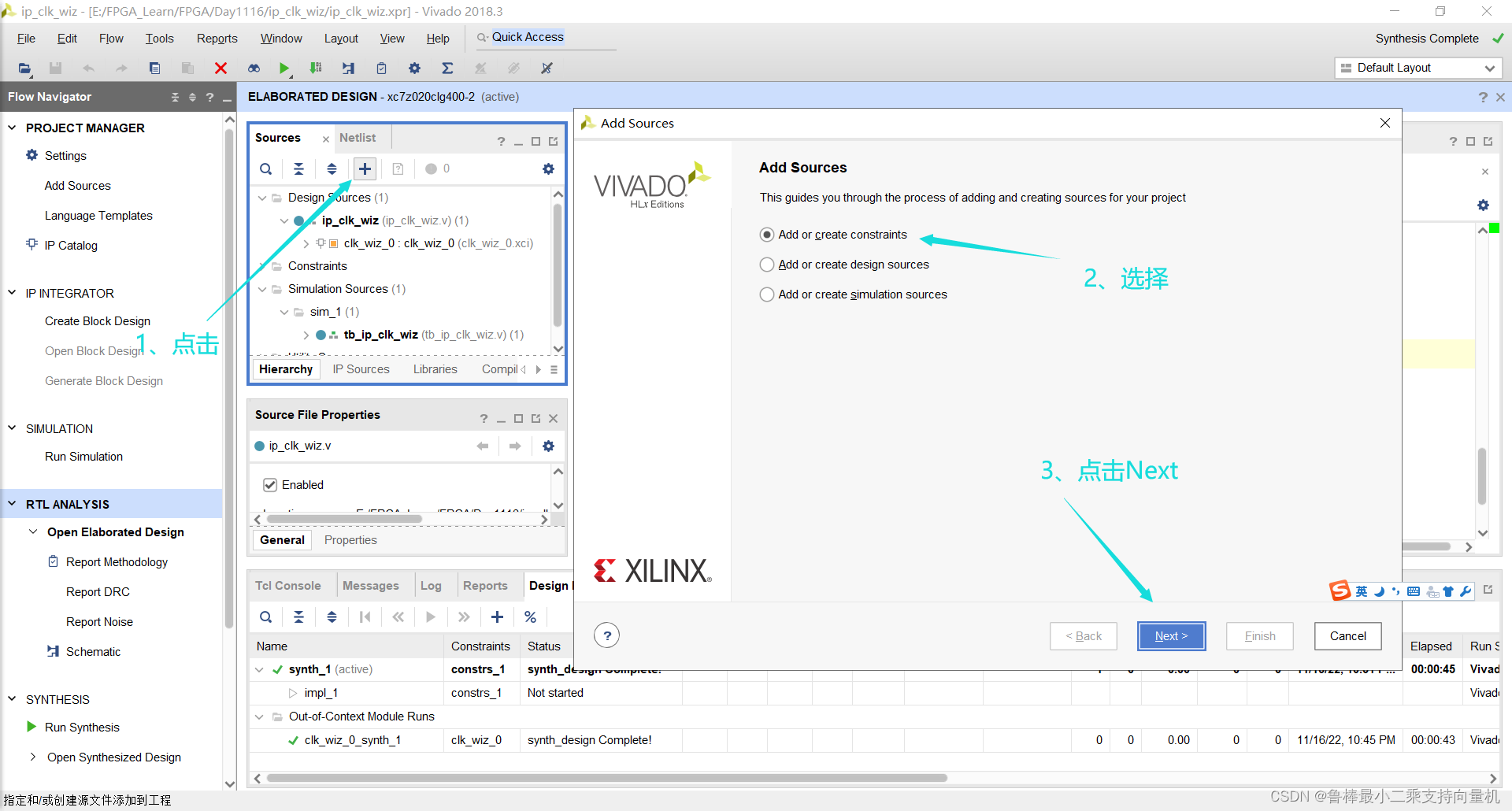

创建约束文件，操作如图所示：

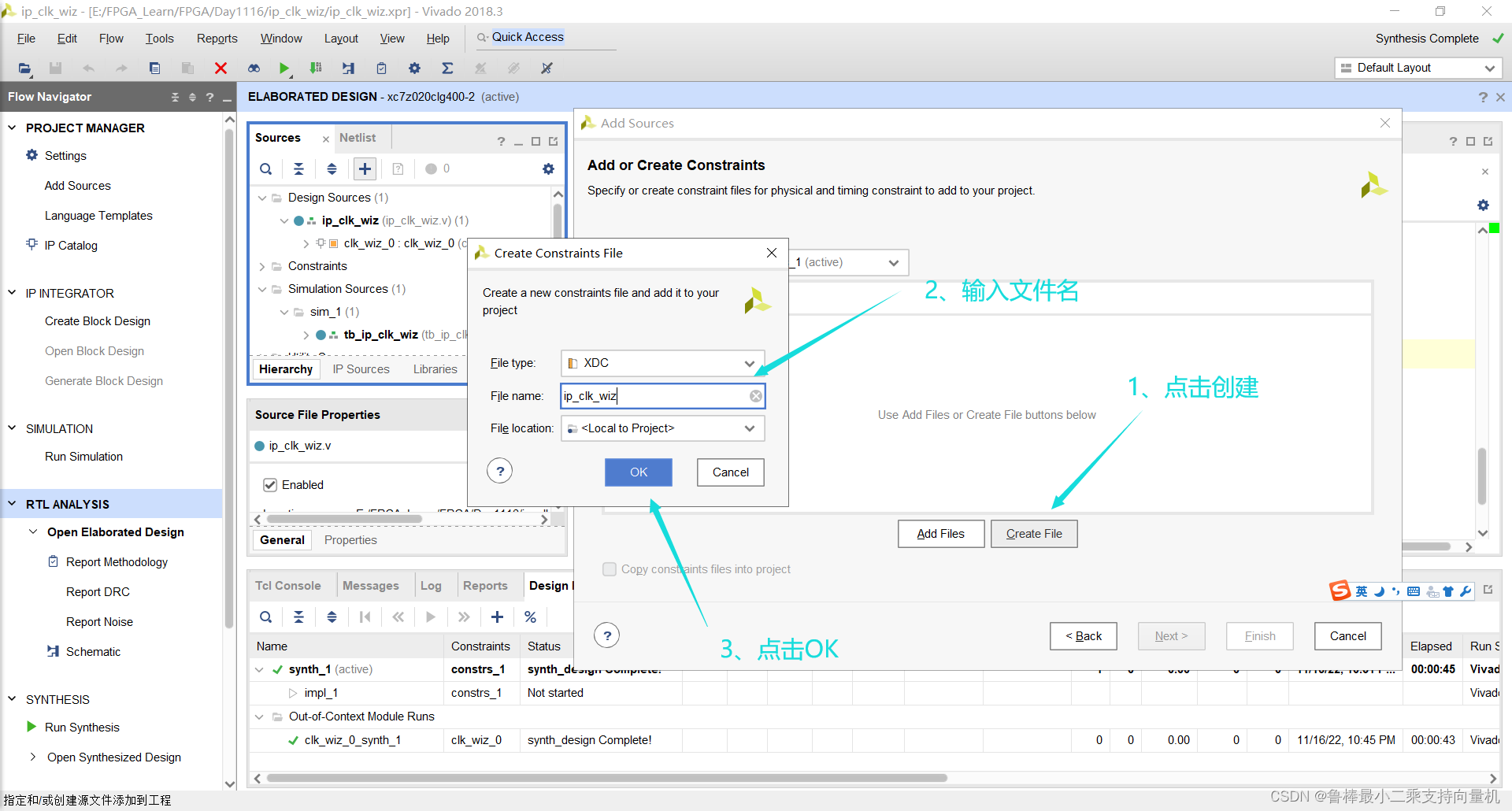

创建文件，输入文件名：

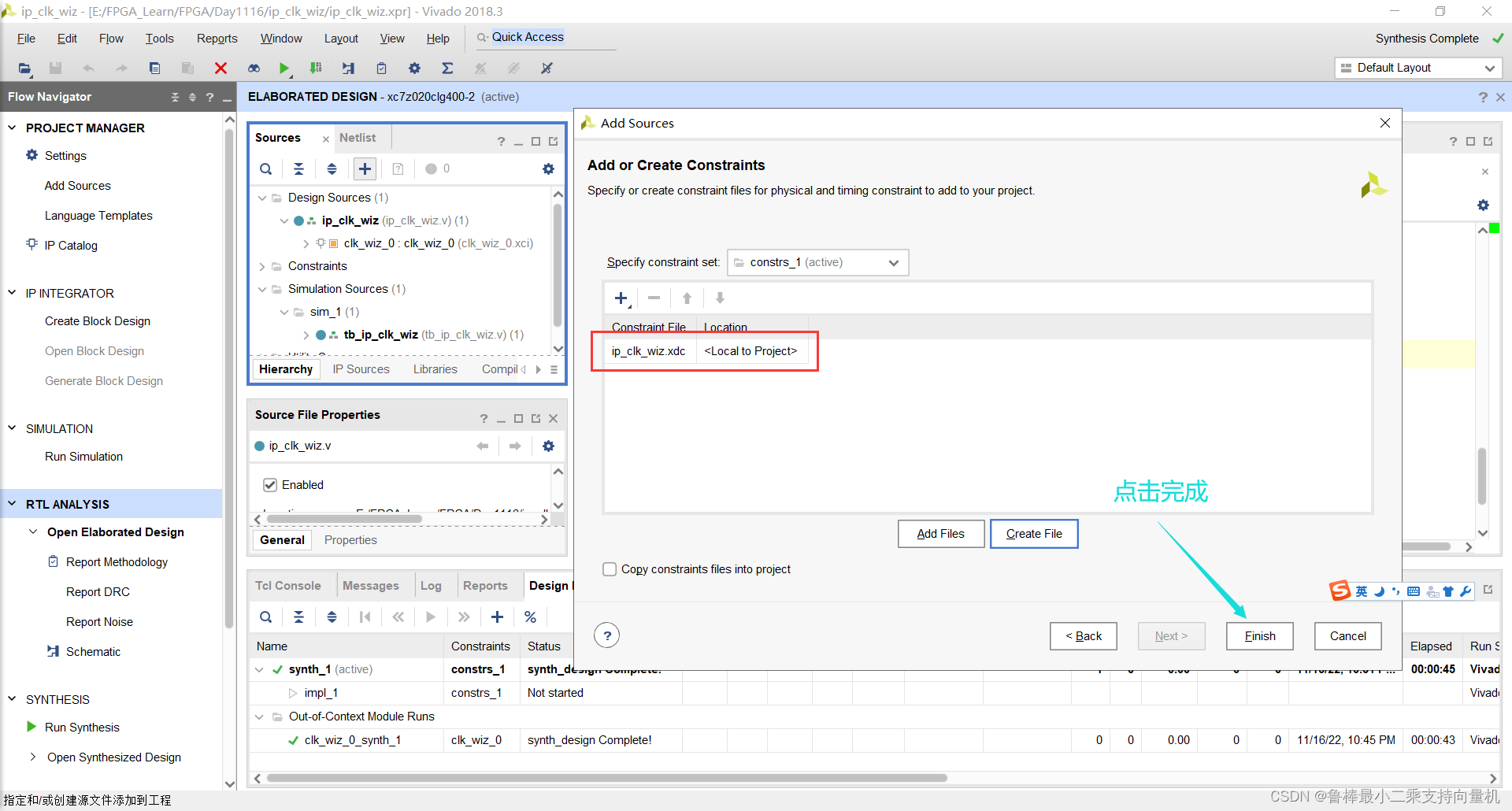

点击完成：

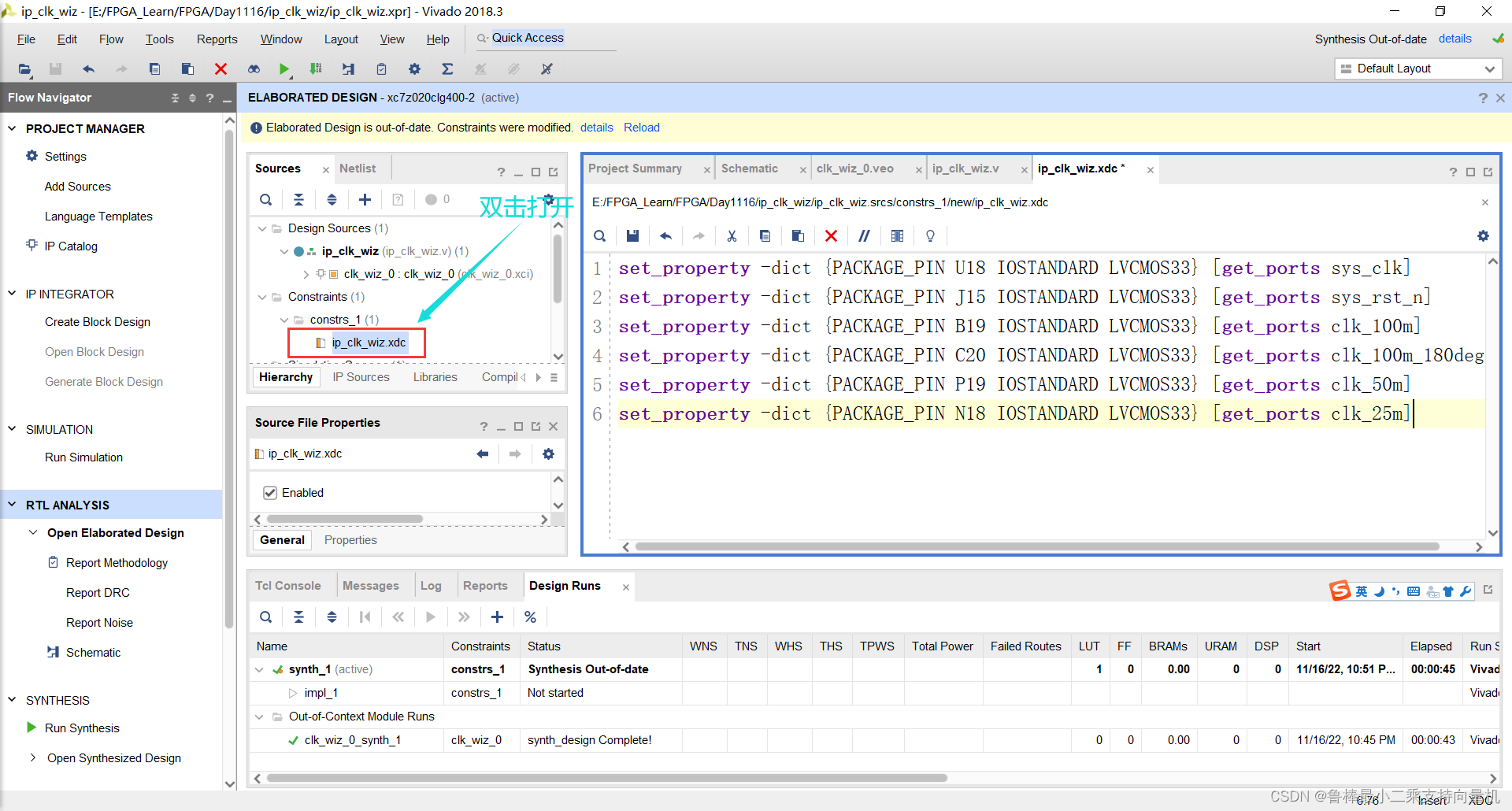

双击打开，输入约束代码：

set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN J15 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN B19 IOSTANDARD LVCMOS33} [get_ports clk_100m]
set_property -dict {PACKAGE_PIN C20 IOSTANDARD LVCMOS33} [get_ports clk_100m_180deg]
set_property -dict {PACKAGE_PIN P19 IOSTANDARD LVCMOS33} [get_ports clk_50m]
set_property -dict {PACKAGE_PIN N18 IOSTANDARD LVCMOS33} [get_ports clk_25m]

如图所示：

3.5 设计实现

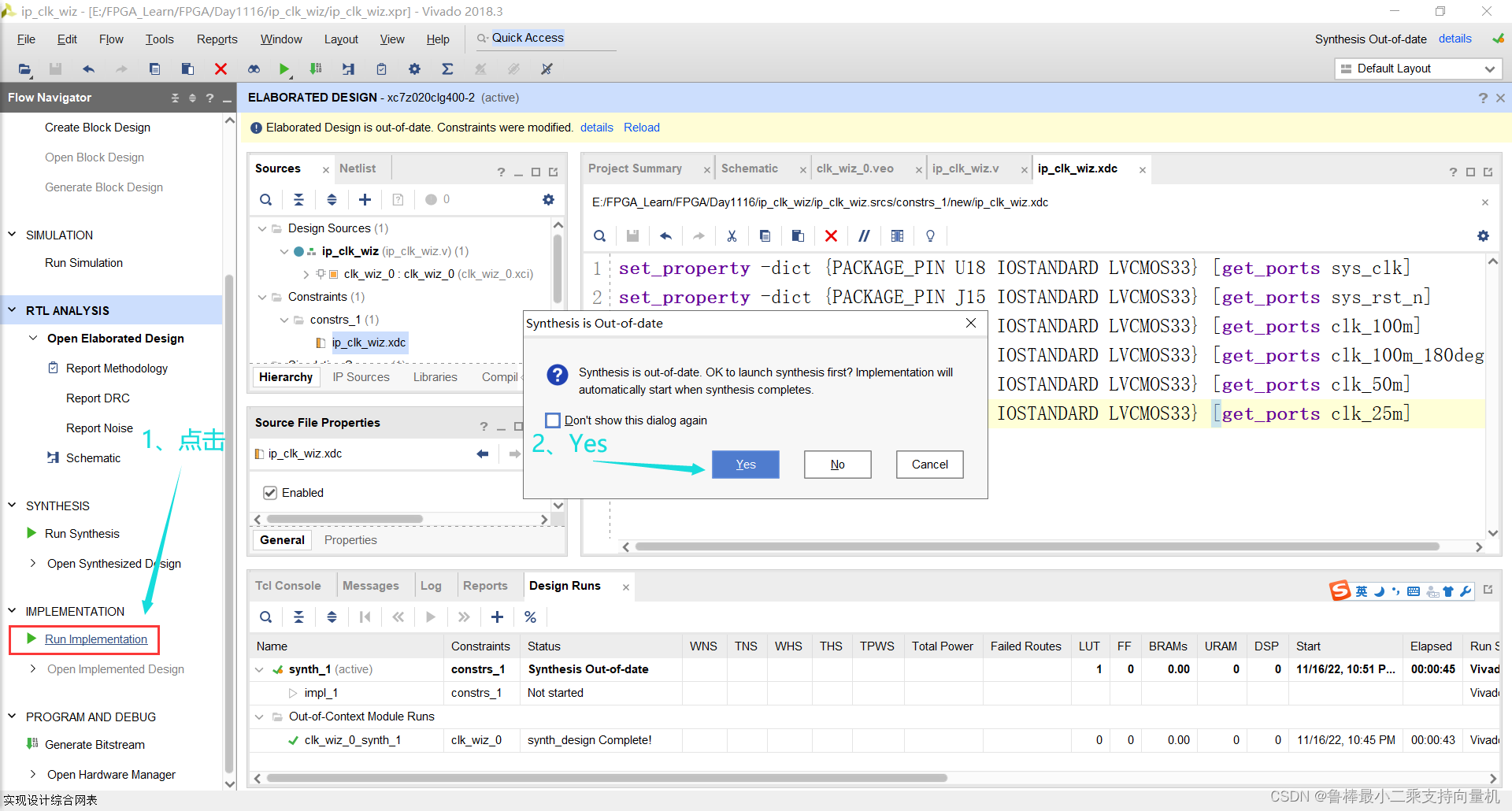

点击 Flow Navigator 窗口中的 Run Implementation，如图所示：

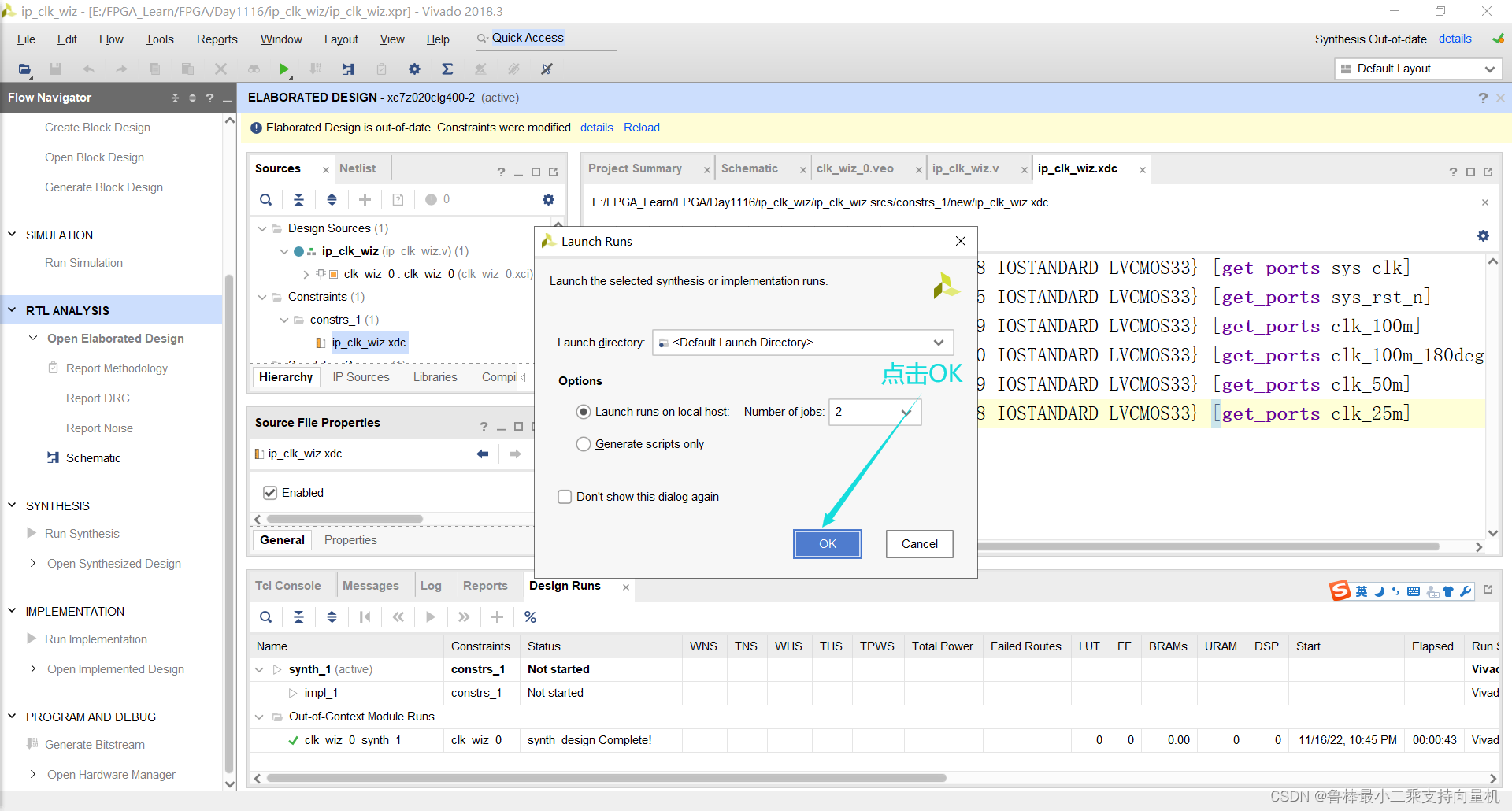

点击OK：

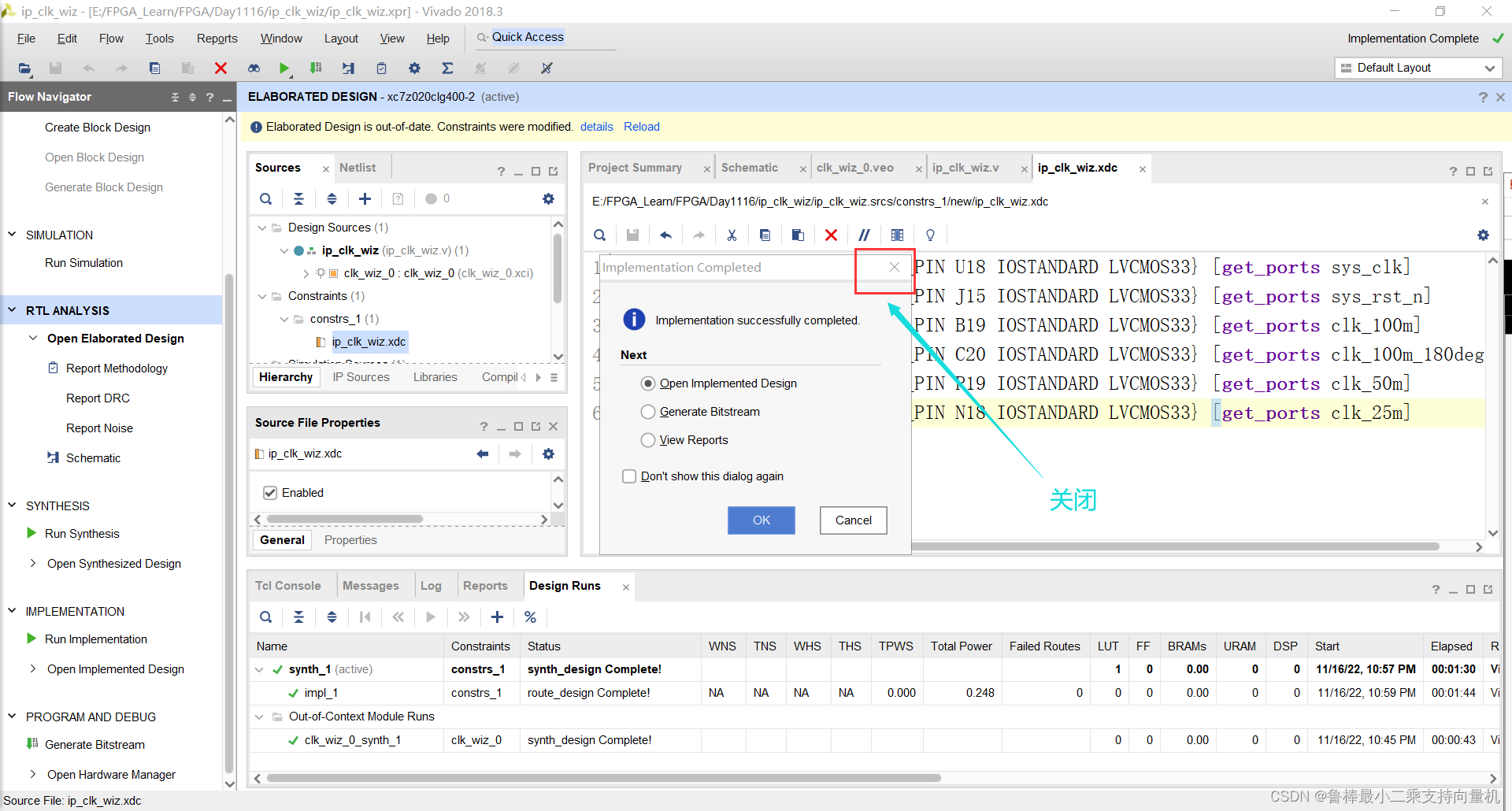

实现完成后，弹出如下界面，关闭即可：

3.6 功能仿真

创建TestBench，操作如图所示：

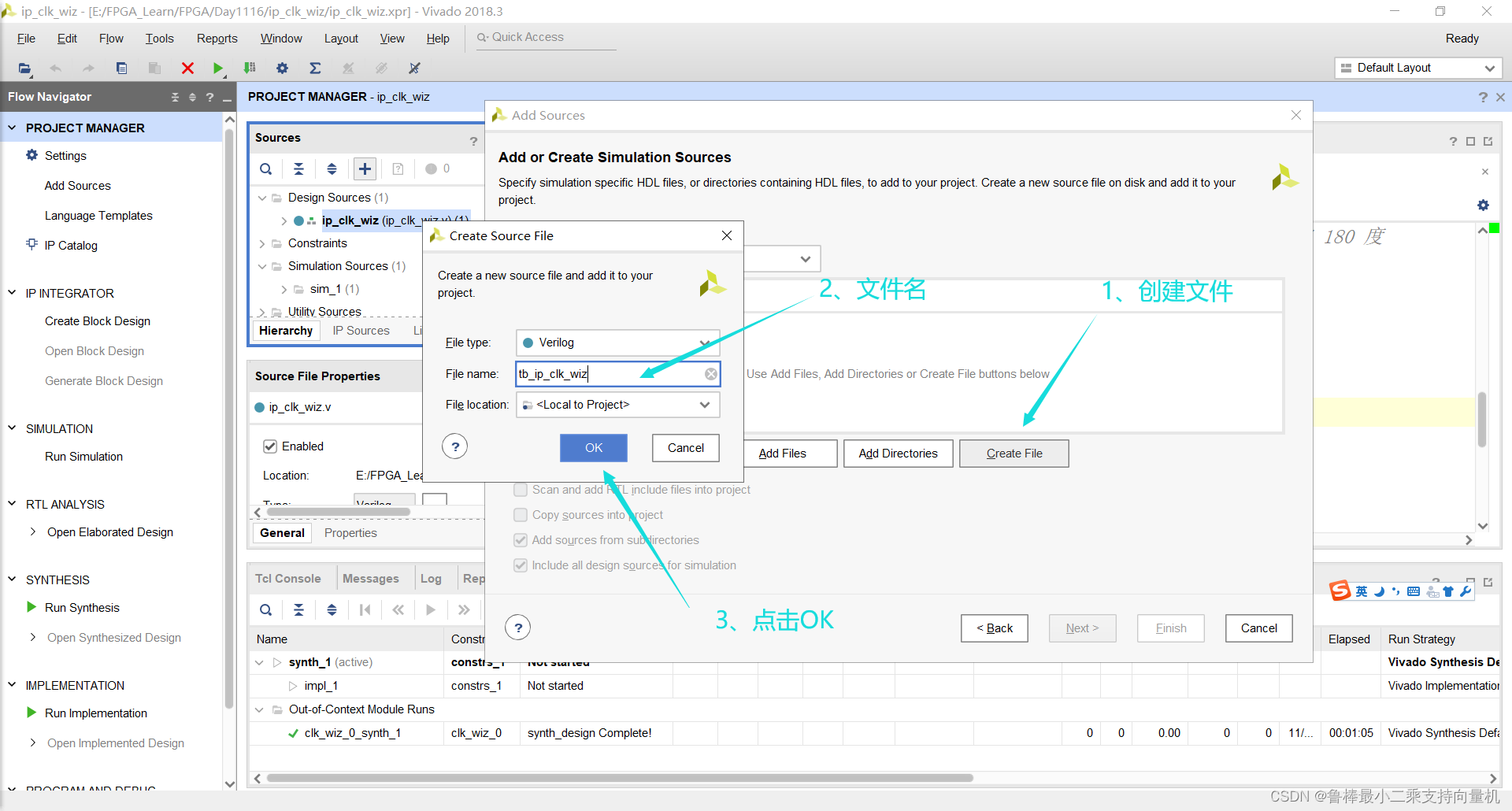

创建文件，输入文件名：

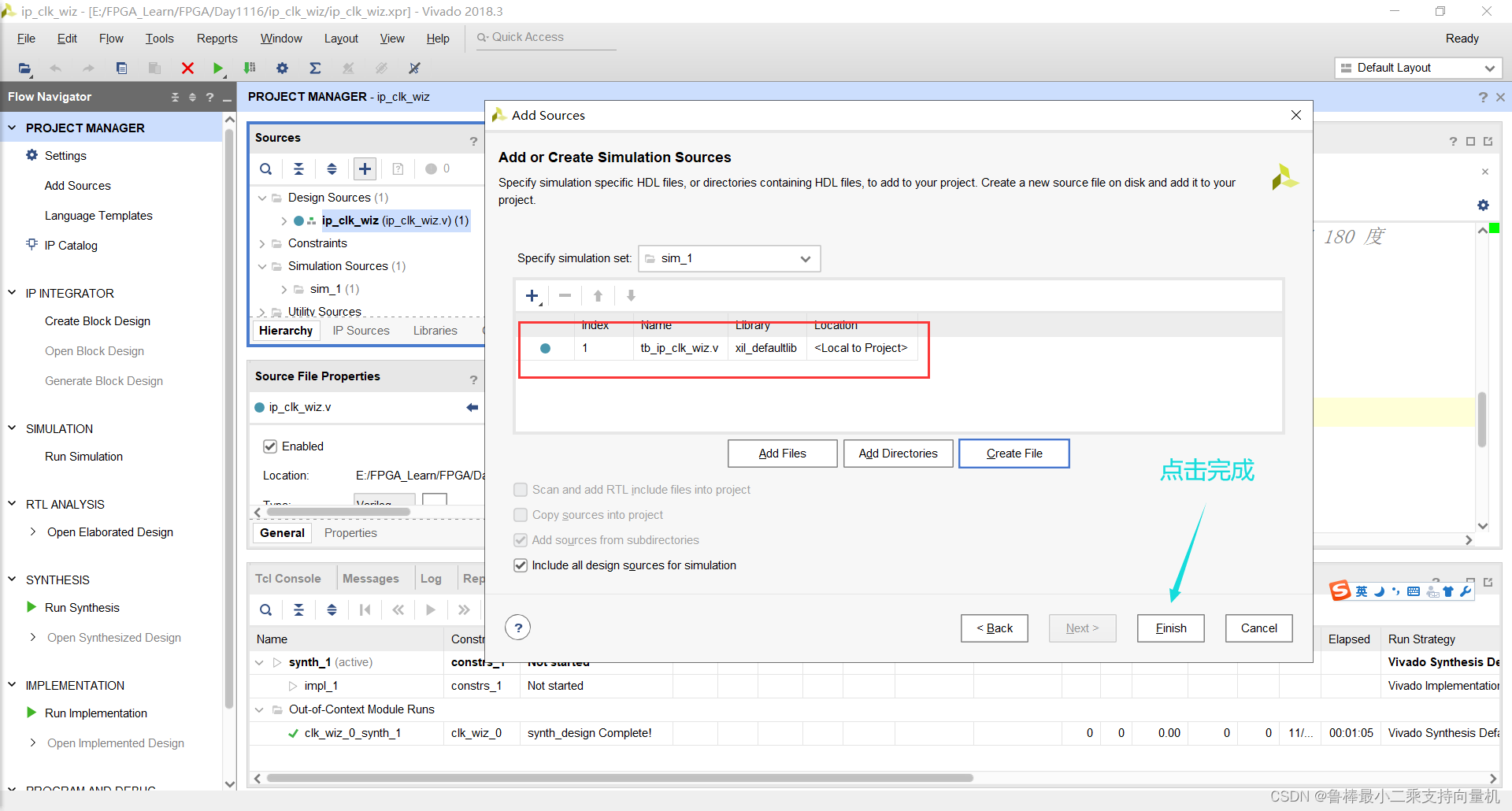

点击完成：

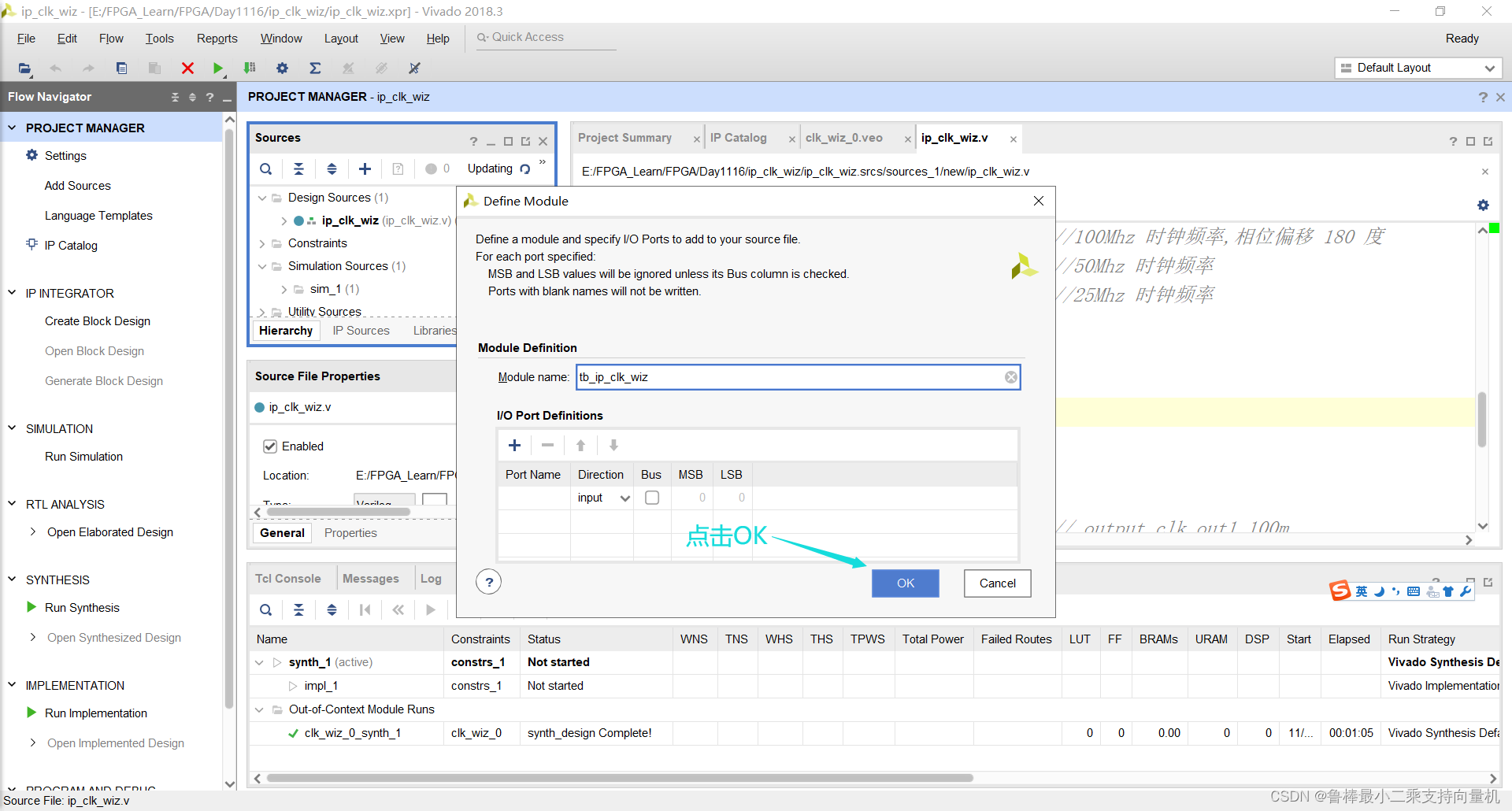

点击OK：

点击Yes：

双击打开，输入TestBench(激励)代码：

`timescale 1ns / 1ps

module tb_ip_clk_wiz ();

reg     sys_clk;
reg     sys_rst_n;

wire    clk_100m;
wire    clk_100m_180deg;
wire    clk_50m;
wire    clk_25m;

always #10 sys_clk = ~sys_clk;

initial  begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    #200
    sys_rst_n = 1'b1;
end

ip_clk_wiz u_ip_clk_wiz(
    .sys_clk          (sys_clk         ),
    .sys_rst_n        (sys_rst_n       ),

    .clk_100m         (clk_100m        ),
    .clk_100m_180deg  (clk_100m_180deg ),
    .clk_50m          (clk_50m         ),
    .clk_25m          (clk_25m        )
    );

endmodule

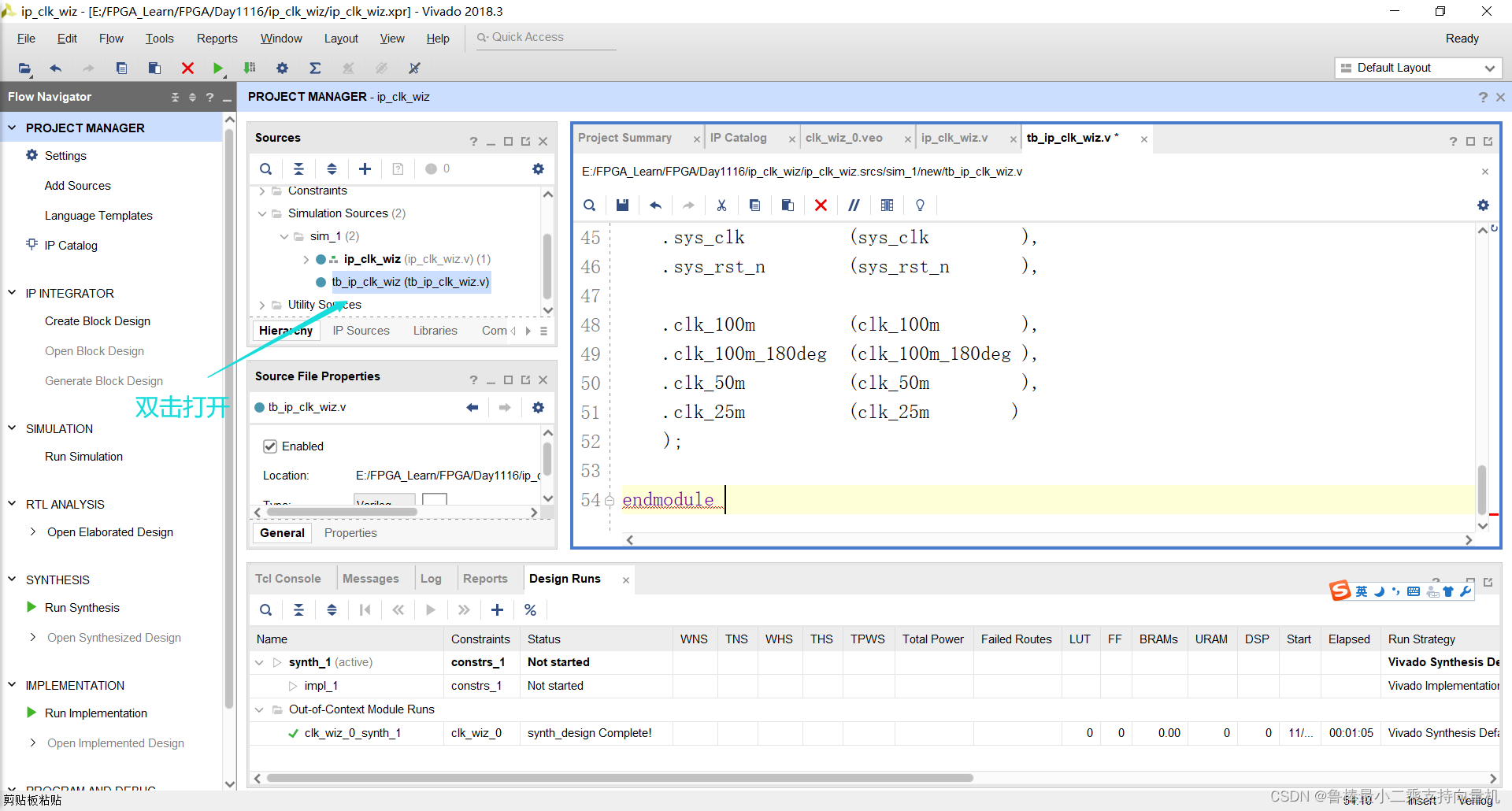

如图所示：

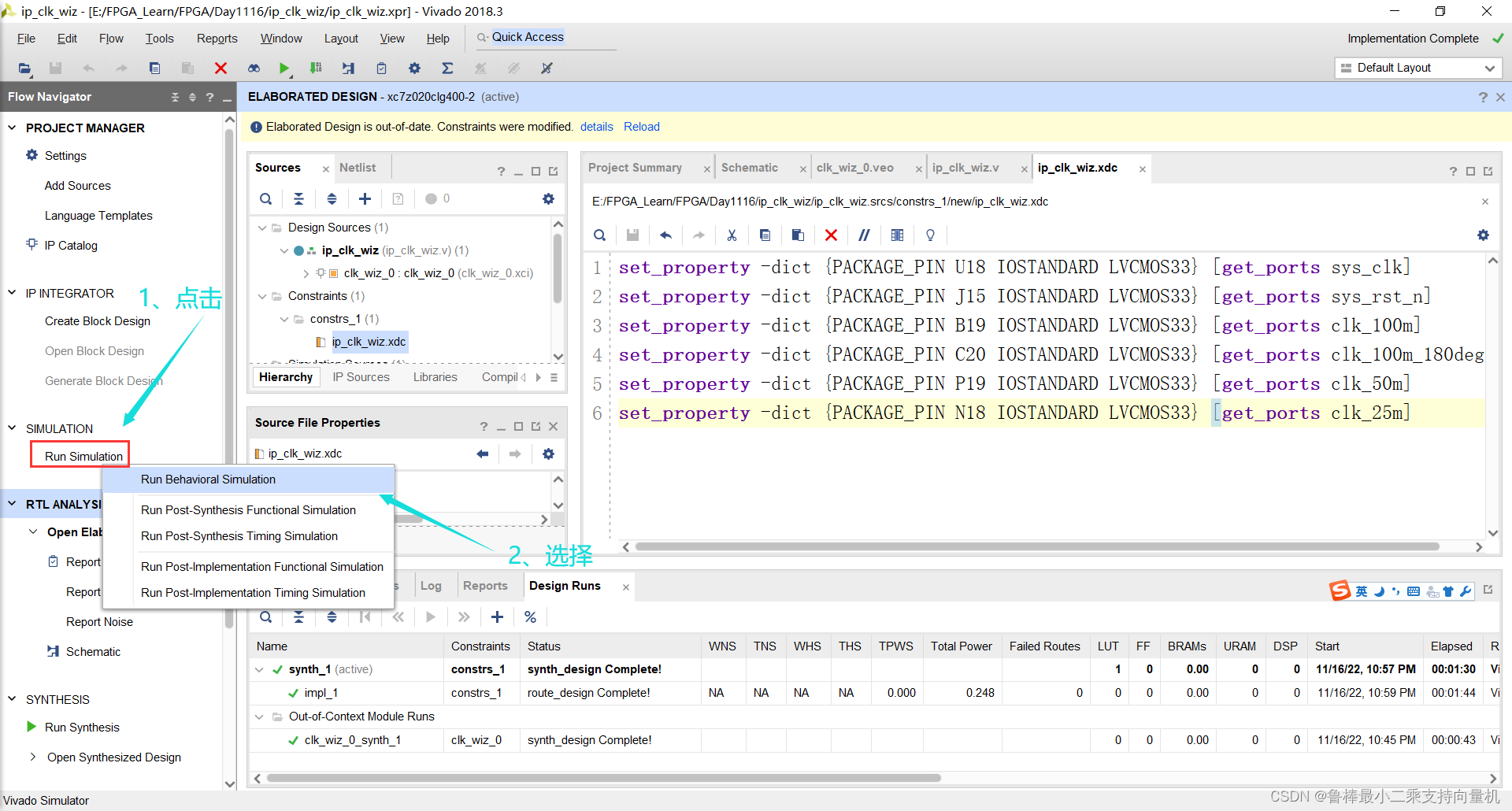

开始进行仿真，操作如下：

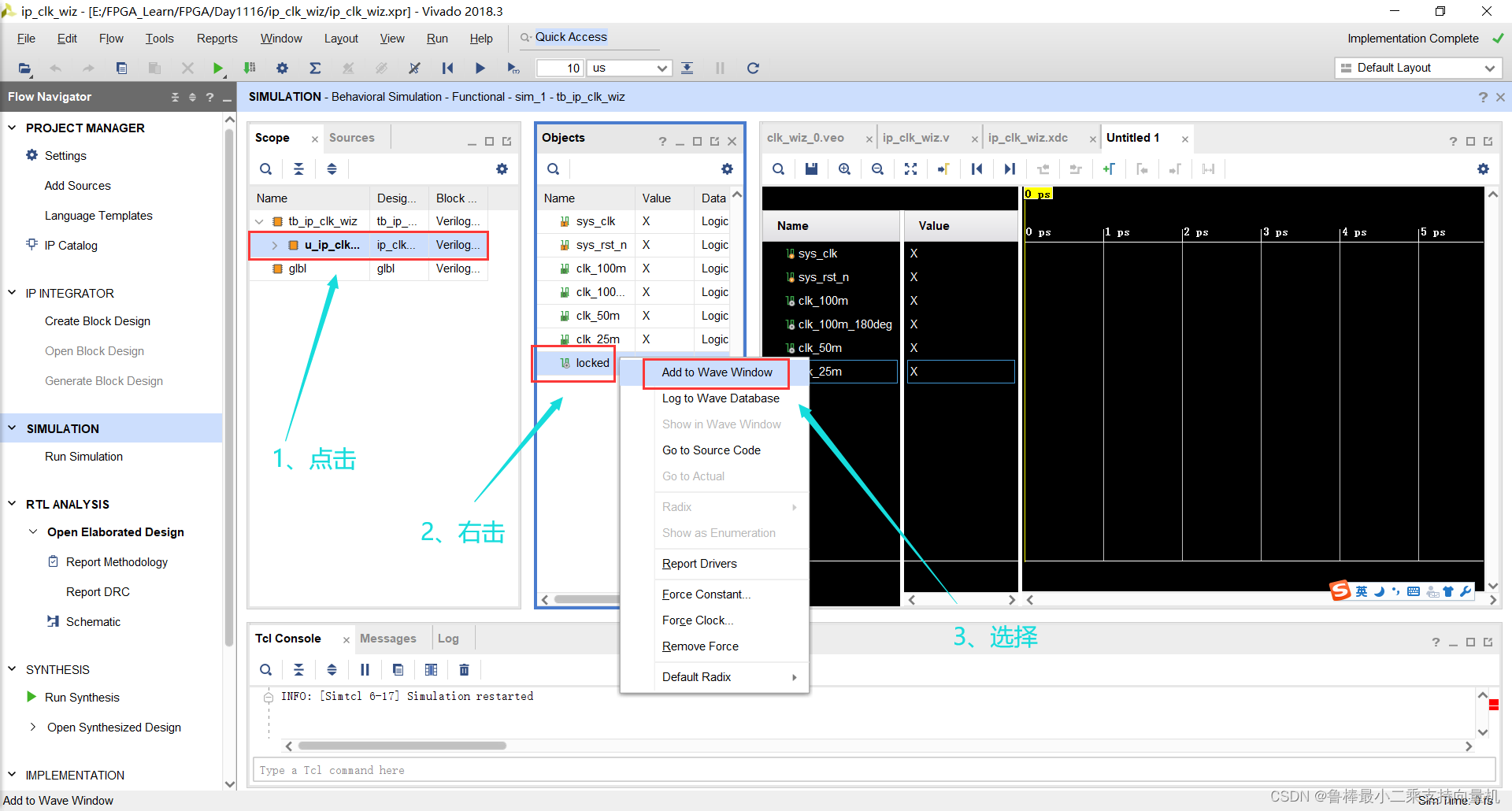

选择HDL仿真对象：

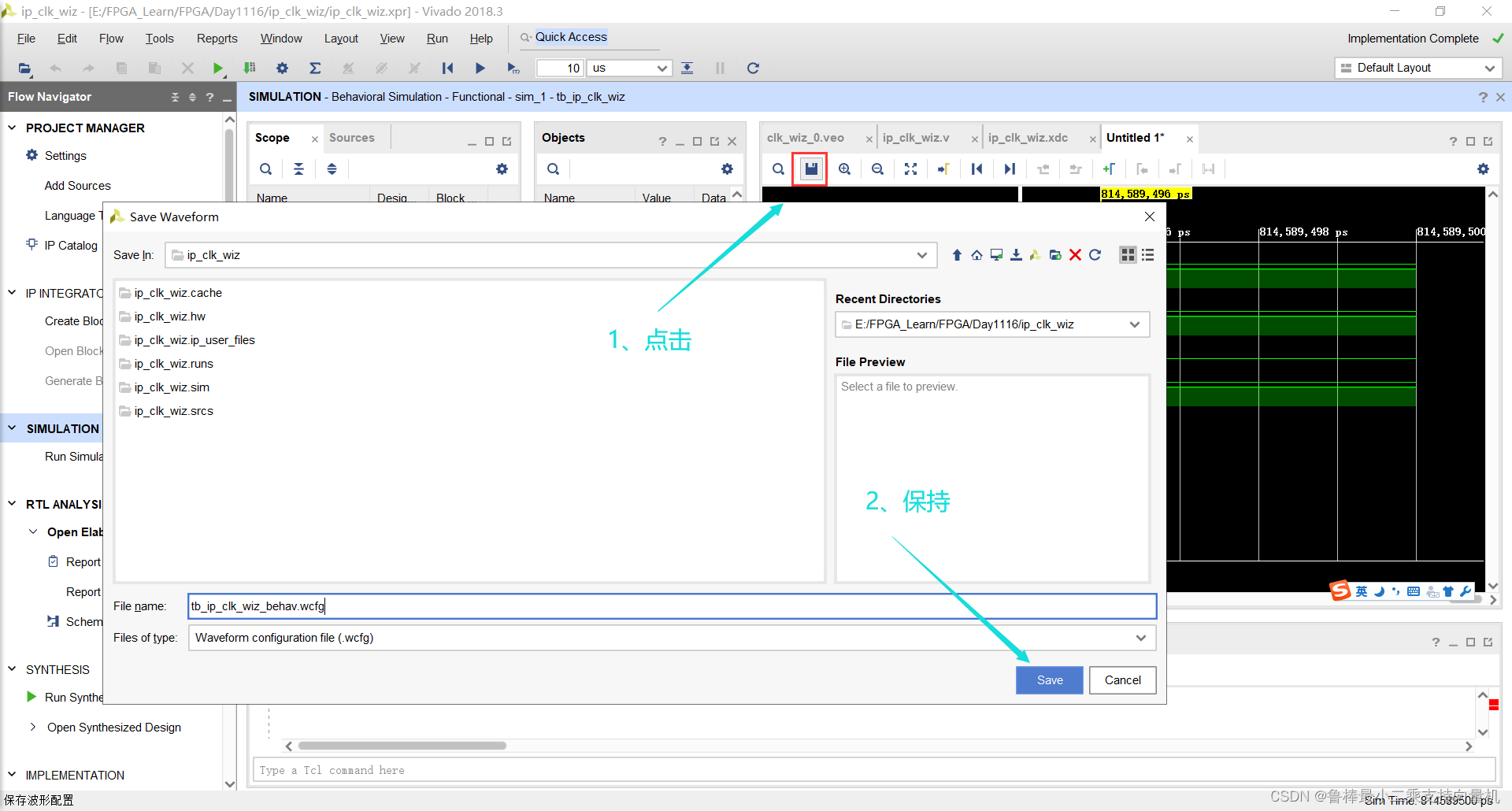

保存仿真文件：

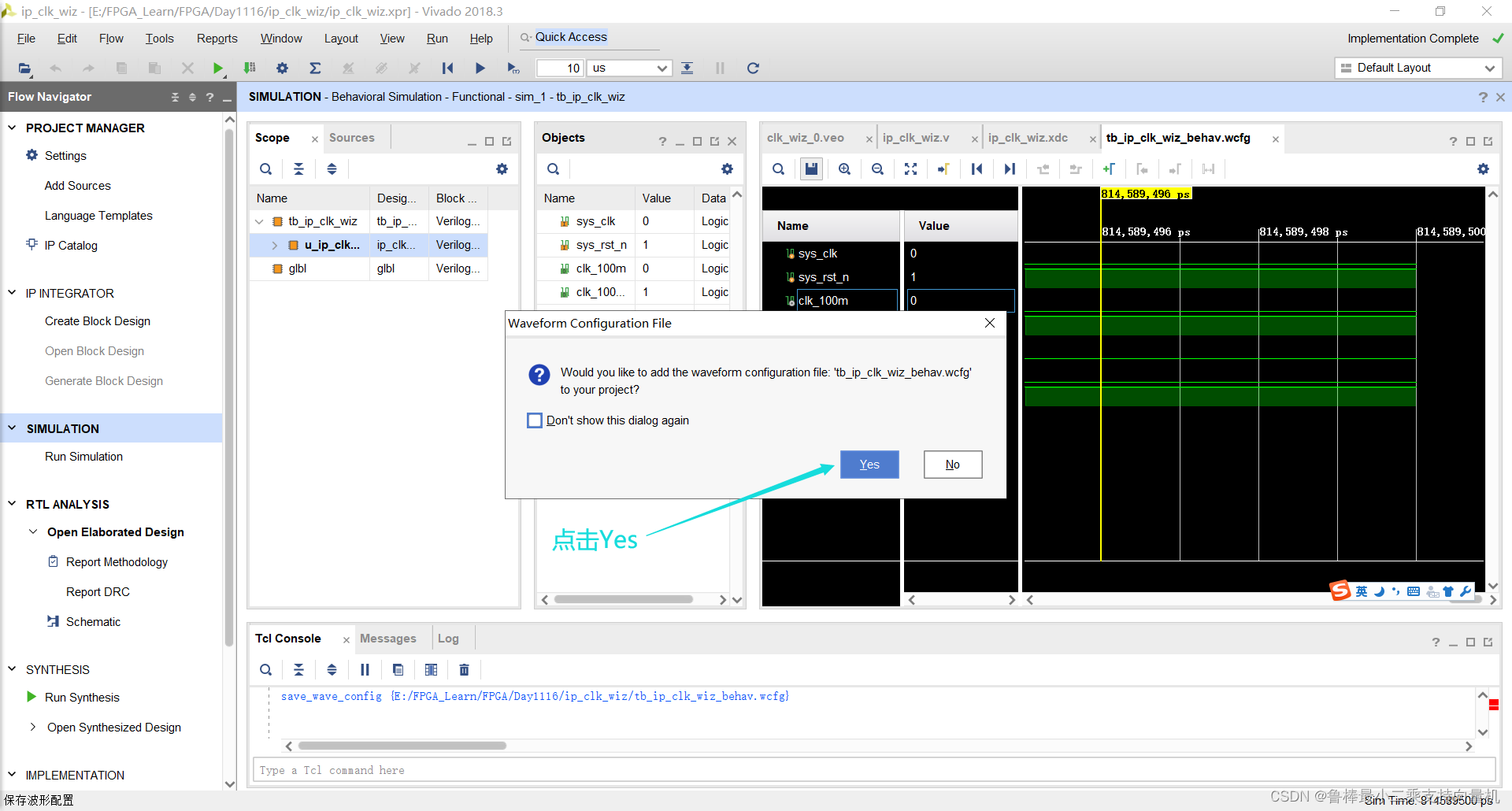

点击Yes：

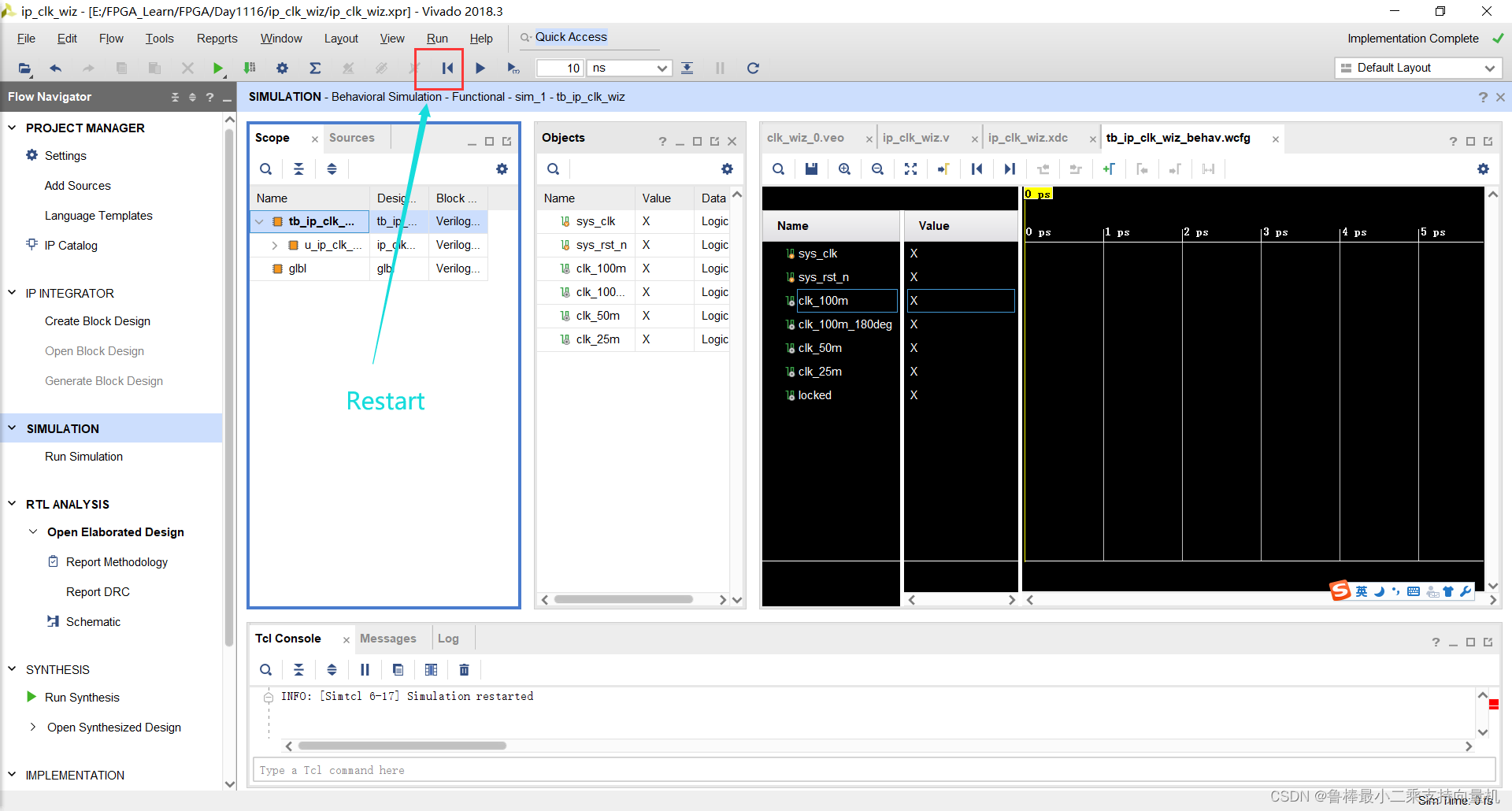

点击Restart，波形窗口中的当前仿真时刻点回归到0ns：

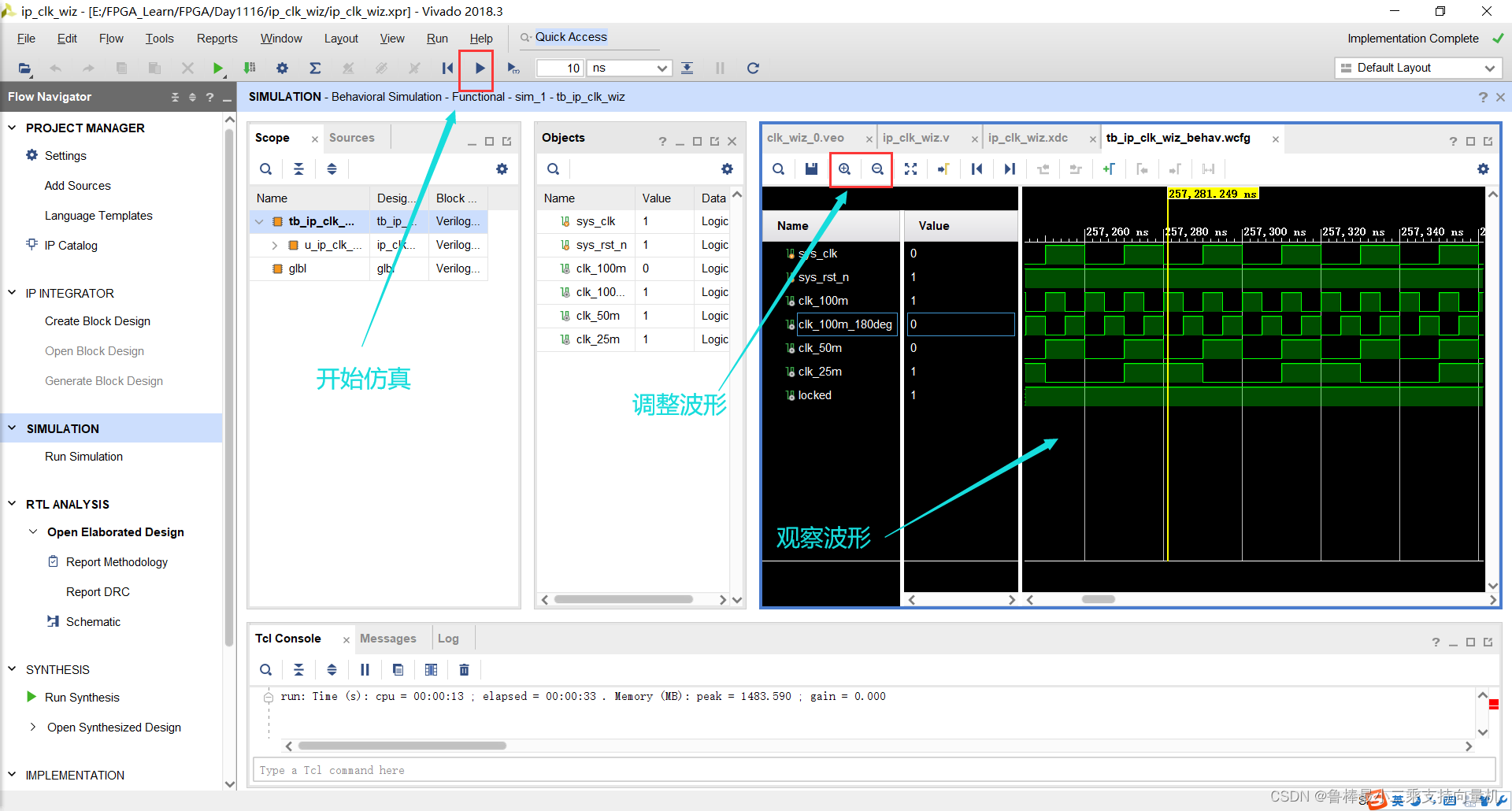

开始仿真：

仿真波形：

3.7 下载验证

由于疫情，一直无法去实验室，故ZYNQ开发板不在身边，该步骤内容待更新

致谢领航者ZYNQ开发板，开启FPGA学习之路！

希望本文对大家有帮助，上文若有不妥之处，欢迎指正

分享决定高度，学习拉开差距
