一、实验目的与任务

实验目的：

1. 掌握单片机C语言程序设计和调试方法；

2. 了解单片机RAM中的数据操作。

任务：

1.根据要求编写程序，并写出原理性注释；

2. 检查程序运行的结果，分析一下是否正确；

3. 完成所建工程的仿真及调试。

二、实验内容

将单片机片内存储器存储区首地址设置为60H、片外存储器存储区首地址设置为4000H，存入片内存储区内容为04H-14H共17个字节，读取片内首地址为60H单元内容，将该内容传送到片外数据存储器存储区中保存(首地址4000H)，将保存在片外数据区数据依次取出送P1。传送完毕后指示灯D1亮。

三、实验步骤

（1）软件实现：

实验步骤：

1.运行Keil uVision4 开发环境，按照“模块化单片机教学实验平台配套的实验指导书1.2.3 节”介绍的方法建立程esimlab2. uvproj，CPU 为AT89S51，包含启动文件STARTUP.A51。

2.输入源程序，在Keil uVision4 开发环境中，建立源程序esimlab2.c，将上述程序加入该程序文件。并将该文件加入工程esimlab2.uvproj。

3.设置工程esimlab2. uvproj 属性，将其晶振频率设置为12MHz，选择输出可执行文件（HEX 文件），仿真方式为“Use Simulator”。

4.构造（Build）工程esimlab2..uvproj。如果输入有误进行修改，直至构造正确，生成可执行程序 esimlab2.hex 为止。

5.单步调试运行程序，观察相应的反汇编指令窗口，存储器内部存储器RAM(D:0x60H~D:0x70H)、外部RAM（x: 0x4000~ x: 0x4010）以及P1口的内容随着指令的执行的变化情况。

（2）Proteus仿真：

实验步骤：

1.运行Proteus 开发环境，建立工程，新建原理图设计文件esimlab2. pdsprj。

2.设置单片机属性，将其晶振频率设置为12MHz，载入KEIL生成的文件esimlab2.hex。

3.运行仿真并观察结果。

提示：

#include<reg51.h>

#include<absacc.h>    //用于访问绝对地址头文件

#define port P1

sbit led= P2^7;

data unsigned char buffer1[17] _at_ 0x60;    //定义DATA区数组变量，首地址为60H

xdata unsigned char buffer2[17] _at_ 0x4000; //定义XDATA区数组变量，首地址为4000H

void delay( )

{

uchar i,j;

for(i=0;i<255;i++)

for(j=0;j<255;j++);

}

void main()

{

 while(1);

}

四、实验小结

esimlab2.c文件：

#include<reg51.h>	  //调用51头文件
#include<absacc.h>    //用于访问绝对地址头文件
#define port P1		  //宏定义，P1口

sbit led = P2^7;	  //位定义，led表示P2_7口

data unsigned char buffer1[17] _at_ 0x60;    //定义DATA区数组变量，首地址为60H
xdata unsigned char buffer2[17] _at_ 0x4000; //定义XDATA区数组变量，首地址为4000H

void delay()//延迟函数
{
	unsigned char i,j;
	for(i=0;i<255;i++)
	for(j=0;j<255;j++);
}


void main()
{
	unsigned char i,temp; //定义无符号变量
	for(i = 0; i < 17 ; i++)
	{
		buffer1[i] = 0x04 + i; //向片内RAM0x60地址存入04H-14H共17个字节
	}
	for(i = 0; i < 17 ; i++)
	{
		buffer2[i] = buffer1[i];//将片内RAM中的数据04H-14H传送到片外RAM中保存
		temp = buffer2[i];//依次取出片外RAM中的值
		port = ~temp;//将数据送到P1口，控制LED灯亮灭
		delay();
	}
	led = 0;//数据传送完毕，点亮LED灯
	while(1);
}

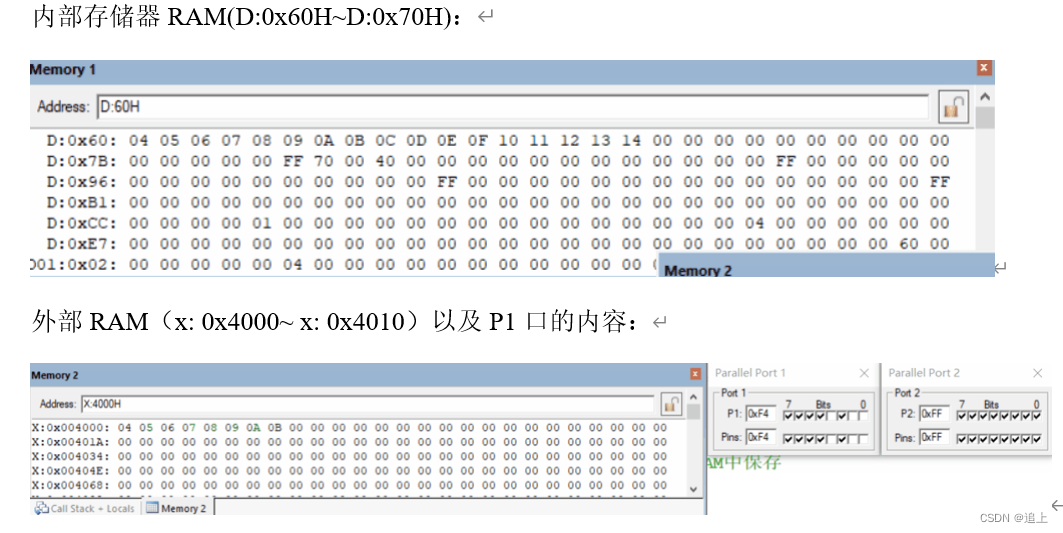

调试结果：
