参考手册： BLUETOOTH SPECIFICATION Version 5.0

为了能够充分理解蓝牙的广播，我们先了解一下BLE架构的GAP(Generic Access Profile)层。
GAP层提供决定蓝牙设备之间如何交互的框架，包括：

• 蓝牙设备的角色(Client/Server)
• 广播(广播advertising报文、广播数据、广播参数、搜寻广播)
• 连接建立(初始化连接、接受连接、设置连接参数)
• 安全

在一个BLE设备中GAP可以实现：发现蓝牙设备和广播报文并连接、广播并接受连接、发送广播报文、发现蓝牙设备和广播报文但不连接(仅扫描)。对于连接模式而言，两个设备之间可以双向传输数据；对于一个正在广播中的设备而言，无法接收数据(但有一个例外:可以接收和回复scan requests报文)。

1 广播通道

在广播状态下，设备发送一个有效数据包给其它设备，然后等待回复。这个数据包以一个固定的广播时间间隔进行发送。在蓝牙协议栈中，有40个通道，通道之间的中间间隔为2MHz。其中通道37~39称为主广播通道，而其余37个通道称为次广播通道(在连接期间也用于数据传输)。如果设备需要使用次广播通道，则需要在主广播通道中发送一个指向次广播通道的广播数据包。

2 广播包

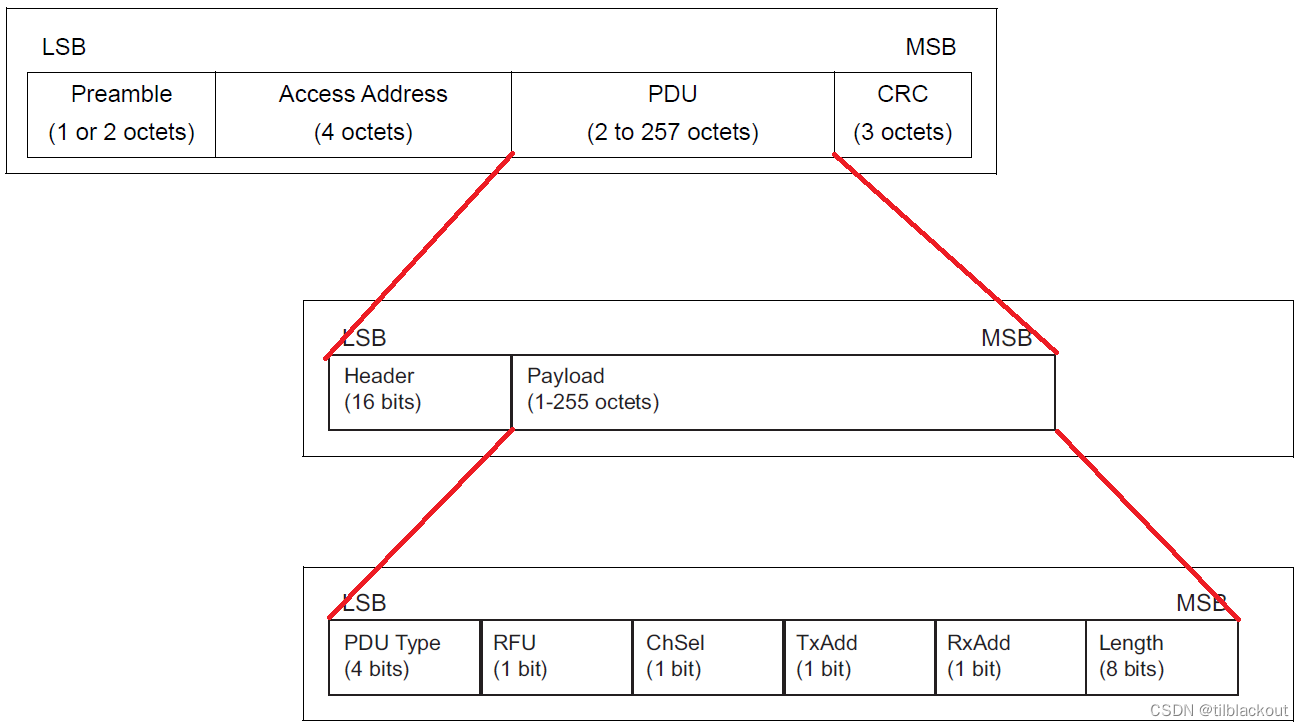

如下图所示为广播包的格式，它最终会被封装在LL层packet中的PDU中。

上图是针对无编码PHY层的，但有编码PHY的PDU与上图是相同的。

• 有编码PHY：Bluetooth 5.0新引入的PHY，在远距离和噪声环境中通信很有用

现在来分析一下，PDU的各个字段：
1、PDU Type
PDU根据不同的用途分为了多个类别，该字段的长度为4位，可选的值如下：

在了解这些类别之前，我们需要先了解一些名词：
①Directed和Undirected：Directed广播类型仅接收一个已知设备的请求，而Undirected广播可以接受任意设备的请求
②Connectable和Non-Connectable：一个广播设备是否允许建立一个连接
③Scannable和Non-Scannable：一个广播设备是否能够处理一个Scan Requset信息

• Scan Request和Response是用来允许设备能够广播比广播报文允许的更长的数据

④Extended advertising：扩展广播是一种可以广播更多数据(offloaded)的方式，它是通过广播一个主广播通道上指向次广播通道的辅助包实现的。

• 对于Bluetooth 5.0以下的版本不支持

⑤Periodic advertising：两台未连接的设备之间以指定的时间间隔向设备广播数据包，这意味着不止一台设备可以监听和收听这些周期性的广播。它们由以固定间隔发送的可变的广播数据组成。

• 对于Bluetooth 5.0以下的版本不支持

下面来看看PDU的类型：
(1) Legacy Advertising PDUs
也就是兼容之前蓝牙版本的PDU类型，其含义对应上面的名词解释

• ADV_IND: Connectable Scannable Undirected advertising.
• ADV_DIRECT_IND: Connectable Directed advertising
• ADV_NONCONN_IND: Non-Connectable Non-Scannable Undirected advertising
• ADV_SCAN_IND: Scannable Undirected advertising

(2) Extended Advertising PDUs
在Bluetooth 5.0版本引入的类型，它允许设备在次广播通道进行广播，它的作用是允许更多的广播内容。

• ADV_EXT_IND: 在主广播通道发送的扩展广播 (Connectable Scannable Undirected广播类型不可用)
• AUX_ADV_IND: 在次广播通道发送的扩展广播 (Connectable Scannable Undirected广播类型不可用)
• AUX_SYNC_IND: 周期性广播
• AUX_CHAIN_IND: 与其他广播类型一起使用，以保存额外的广播数据(广播包的chain，即多个广播包之间由chain建立关系)

(3) Scanning PDUs
Scan包使设备能够广播比单个广告包所允许的更多的广播数据。

• SCAN_REQ: 用于主广播通道中发送的Scan Requset包
• SCAN_RSP: 用于主广播通道中发送的Scan Response包
• AUX_SCAN_REQ: 用于次广播通道中发送的Scan Requset包
• AUX_SCAN_RSP: 用于次广播通道中发送的Scan Response包

(4) Initiating PDUs
该数据包用于在一个外围设备与广播设备之间建立连接。

• CONNECT_IND: 在主广播通道上发送的连接请求包
• AUX_CONNECT_REQ: 在次广播通道上发送的连接请求包
• AUX_CONNECT_RSP: 在次广播通道上发送的连接响应包

2、RFU(Reserved for future use)：保留
3、ChSel
如果广播设备支持LE Channel Selection Algorithm #2算法，该位会被置1

• 参考Vol. 6, Part B, Section 4.5.8.3

4、TxAdd
如果广播设备的地址是随机的，该位置1；如果是公共的，该位置0
5、RxAdd
如果目标设备的地址是随机的，该位置1；如果是公共的，该位置0
6、Length
packet中有效数据的长度
7、PDU Payload
广播数据包的内容及其最大大小取决于PDU类型。包含广播数据的PDU类型有：ADV_IND,ADV_NONCONN_IND, ADV_SCAN_IND;ADV_EXT_IND, AUX_ADV_IND, AUX_SYNC_IND, AUX_CHAIN_IND
Advertising Data帧格式如下

对于广播类型AD type来说，它有如下取值(具体定义参考官方文档Core Specification Supplement)：

• Service UUID: 包含一系列蓝牙服务UUID
• Local Name: 设备名称
• Flags: 当有一个可连接的广播包时，该位有效，Flags包括LE Limited Discoverable Mode, LE General Discoverable Mode, BR/EDR Not Supported, Simultaneous LE、BR/EDR to Same Device Capable (Controller),Simultaneous LE and BR/EDR to Same Device Capable (Host)
• Manufacturer Specific Data: 产商的唯一标识符
• TX Power Level: 发送功率
• Slave Connection Interval Range: 可通过广播数据包请求更改对方的默认连接间隔范围
• Service Solicitation: 请求与一个或多个指定服务的广播设备连接
• Service Data: 包含服务的UUID和该服务所对应的数据
• Appearance: 根据standard Appearance assigned numbers定义的广播设备的类型
• Public Target Address: 当使用公共地址绑定一个或多个设备时，定义广播的一个或多个接收者的地址。
• Random Target Address: 当使用随机地址绑定一个或多个设备时，定义广播的一个或多个接收者的地址。
• Advertising Interval: 广播间隔
• Uniform Resource Identifier: 用于广播一个URL
• LE Supported Features: 用于定义设备的低功耗特性，参考Core Specification (Vol. 6, Part B, Section 4.6
