上一章:

(STM32)从零开始的RT-Thread之旅--SPI驱动ST7735(1)

上一章我们先用SPI读取到了LCD的ID,这一章则是使用PWM调光点亮屏幕,因为测试这块屏幕时,发现直接设置背光引脚为高好像无法点亮,好像必须使用PWM调光,不过反正后面调节亮度还是需要PWM,索性先打通PWM。但这其中官方留的坑还是挺多的,简单的一个PWM因为需要契合内核驱动框架调了半天。

一如之前配置SPI的时候先配置RT-Thread Settings:

如果图形界面没有PWM,随便右键一个图标,点击配置项。

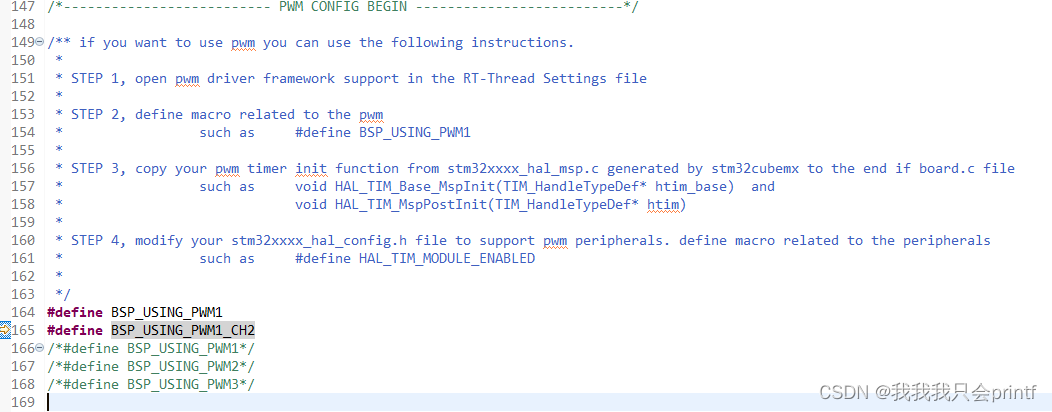

然后还是到board.h中定义相关的宏定义:

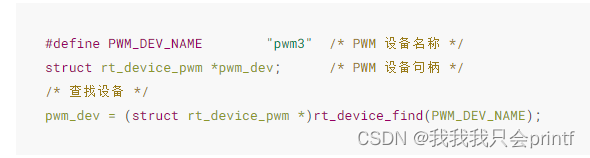

看一下介绍,结合上一章所讲,大致调用流程也很清晰。如果你在CubeMX中配置了相关PWM,就会生成这两个函数:

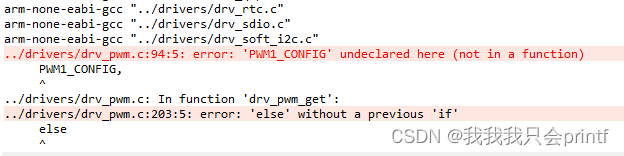

此时编译后会发现存在问题:

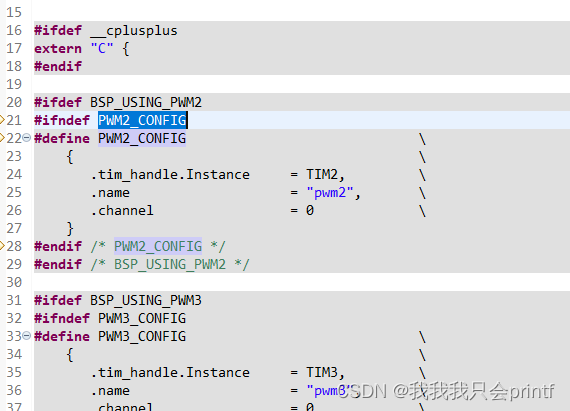

打开pwm_config.h中可以看到PWM_CONFIG是从PWM2开始配置的:

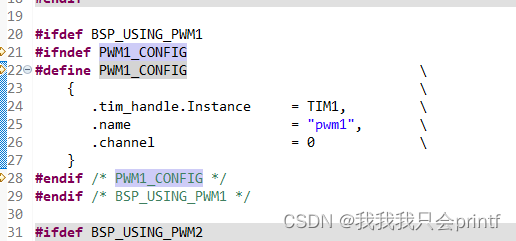

如果使用的PWM1则需要仿照现有的添加一个PWM1的:

 这里 tim_handle.Instance 也就是我们的PWM1对应的定时器是TIM1,名字是"pwm1",这个名字和我们之前用SPI4注册"spi40"设备时用的总线名字一样,我们到时候会通过一个函数搜索到它,如官方给的例子:

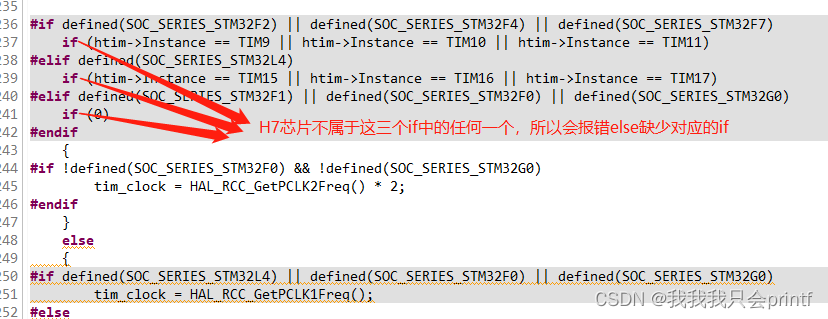

再次编译发现还回有问题,问题出在drv_pwm_setdrv_pwm_get这两个函数中,这是因为内核没有把H7系列的芯片包含进去:

可以看到这里的内核驱动代码还不完善,其实这里主要是为了获取 tim_clock 这个变量,也就是定时器时钟,但是对于H7来说,确定用的哪个定时器很重要。详细可以参考:

H7定时器

这个应该是硬汉出的教程,别人转载的。这里我讲一下我是用的TIM1是怎么配置的,你可以根据需要配置你自己的定时器。这里讲解一下怎么由时钟树理解时钟走向。

首先我们进到 HAL_RCC_GetPCLK2Freq 这个函数中,如果你定时器挂载在APB1上,则应该使用的是 HAL_RCC_GetPCLK1Freq 这个函数获取PCLK1的频率。为什么需要用这个函数?我们从时钟树上理一下,这部分时钟树如下:

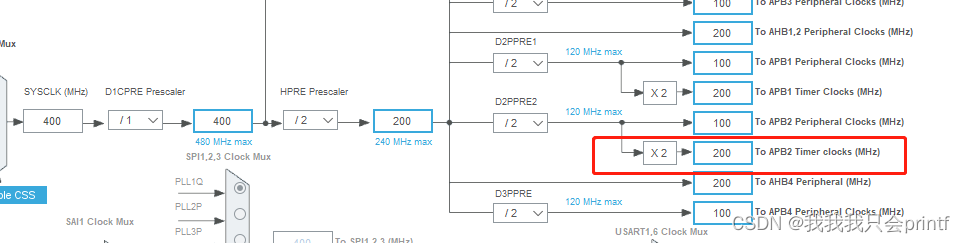

TIM1挂载在APB2下,时钟源是 rcc_timy_ker_ck ,我们需要先确定 rcc_pclk2的频率,也就是APB2总线的频率,它又来自于 rcc_hclk ,也就是AHB1/2的时钟,所以我们进入函数HAL_RCC_GetPCLK2Freq 可以看到:

首先我们通过HAL_RCC_GetHCLKFreq()这个函数获取到HCLK的时钟频率,然后拆分后面的部分,(RCC->D2CFGR & RCC_D2CFGR_D2PPRE2)>> RCC_D2CFGR_D2PPRE2_Pos 是为了获取 RCC_D2CFGR_D2PPRE2 寄存器的值,原理如下:

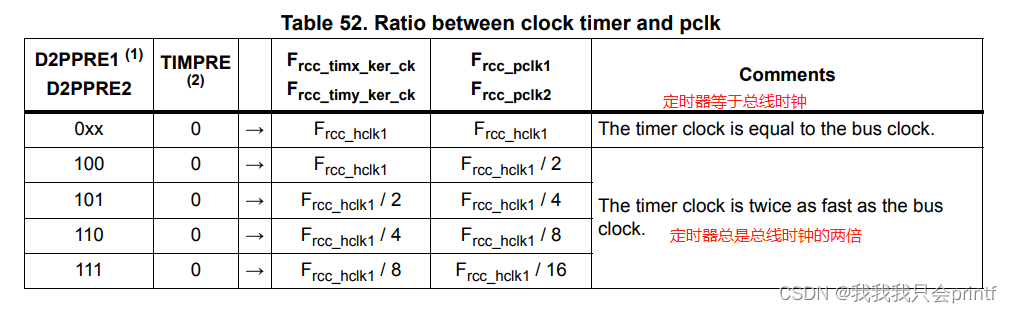

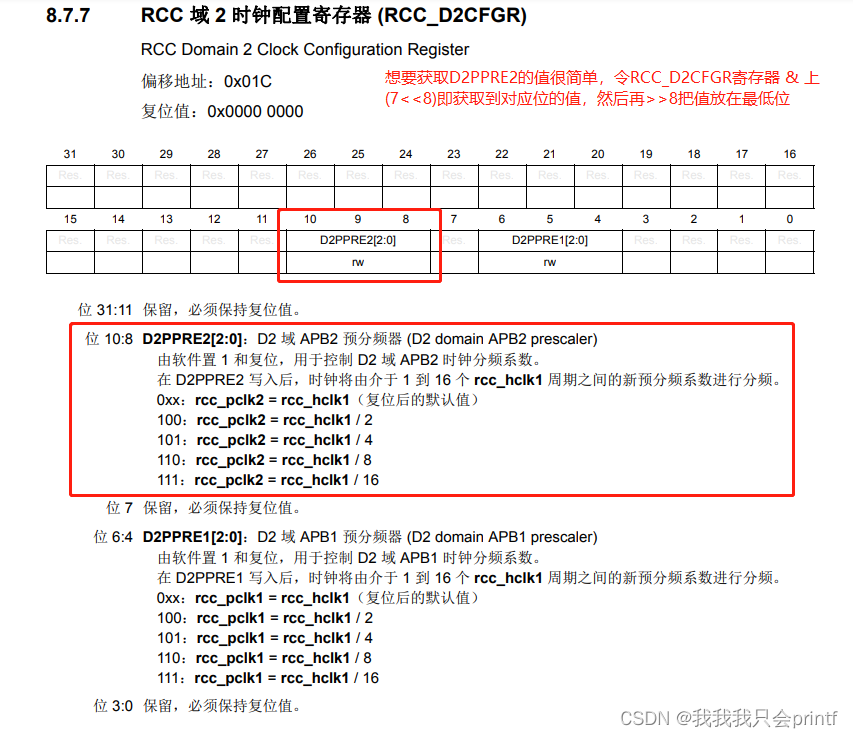

获取到 RCC_D2CFGR_D2PPRE2 寄存器的值后,查表:

比如这个寄存器的值是 110,即6,D1CorePrescTable[6] = 3,HCLK的时钟右移3,相当于除以8,正好和上图中计算110:rcc_pclk2的情况相同。然后根据这个时钟去计算定时器时钟,这又分为两个情况:

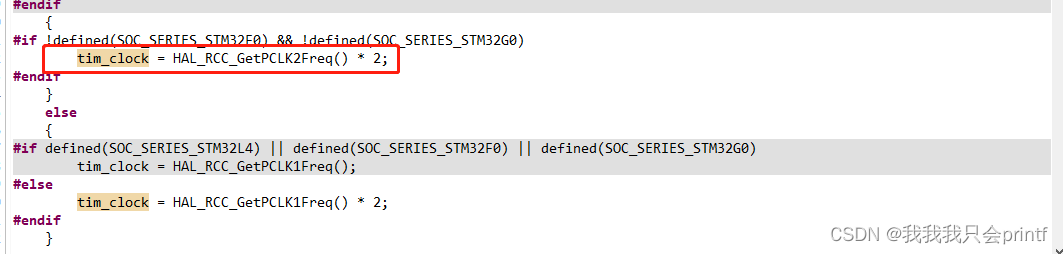

源码中我们可以看到在使用 HAL_RCC_GetPCLK2Freq 获取定时器时钟的情况中只有乘2这一种情况:

但其实应该是两种情况,我这里在CubeMX中 D2PPRE2 寄存器选择的是除以2,所以这里乘2是没有关系的:

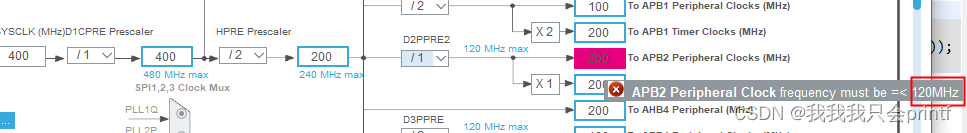

如果在CubeMX中D2PPRE2选择1,你会发现定时器那里会自动选为除以1,但是选1的话可以看到会有如下提示:

APB2最大只能120MHz,选1则系统主频最高只能240MHz了。

修改完这里,编译即可正常通过。然后我们就可以开始调用官方给的接口函数控制PWM了:

#include <rtthread.h>
#include <rtdevice.h>
#include "mpwm.h"
#include <stm32h7xx.h>
struct rt_device_pwm *pwm_lcd;

static uint32_t mpulse = 0;

void mpwm_set(uint32_t pulse)
{
    mpulse = pulse;
    rt_pwm_set(pwm_lcd,2,1000,pulse);

}

uint32_t mpwm_get(void)
{
    return mpulse;
}

void mpwm_init(void)
{

    pwm_lcd = (struct rt_device_pwm *)rt_device_find("pwm1");
    if(!pwm_lcd)
    {
        rt_kprintf("pwm1 can't find\n");
    }
    rt_pwm_enable(pwm_lcd,2);
    rt_pwm_set(pwm_lcd,2,1000,0);
}

这里简单写了几个接口函数,实际直接使用,发现并没有输出,主要的坑已经全踩过了!懒得给官方提PR了,留给后人完善吧。

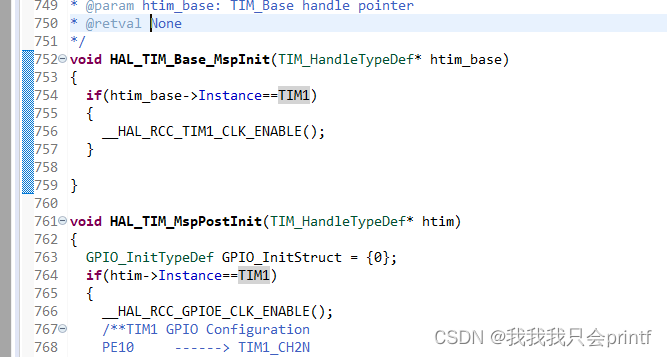

STM32的PWM所使用定时的初始化在内核驱动 drv_pwm.c 文件中的 stm32_pwm_init的 stm32_hw_pwm_init 函数里:

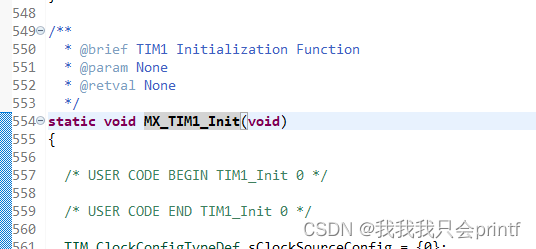

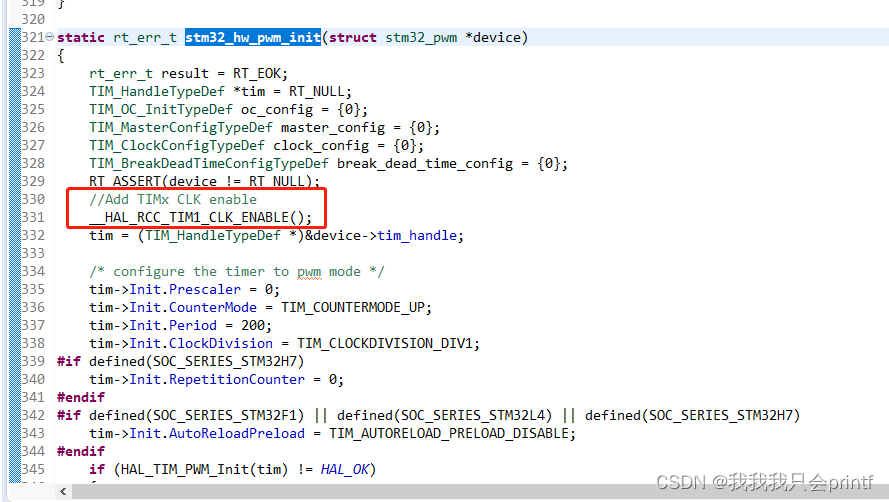

注意上图红色方框,你使用哪个定时器就需要添加哪个定时器的时钟使能。其次高级定时器一些额外的设置也需要添加,你如果不知道你用的定时器需不需要添加这些,请参照你使用CubeMX生成的定时器配置,我这里是在main.c中:

根据上面函数的配置,添加到这个函数里:

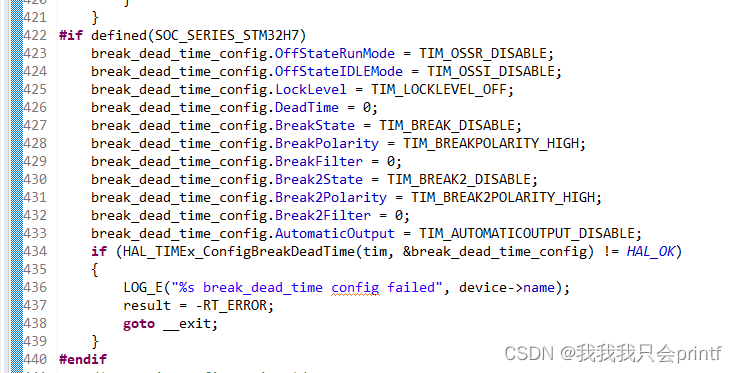

我这里使用的TIM1需要配置刹车和死区配置。添加完这些,你会发现还是无法使用PWM输出,这是因为是使能函数有问题:

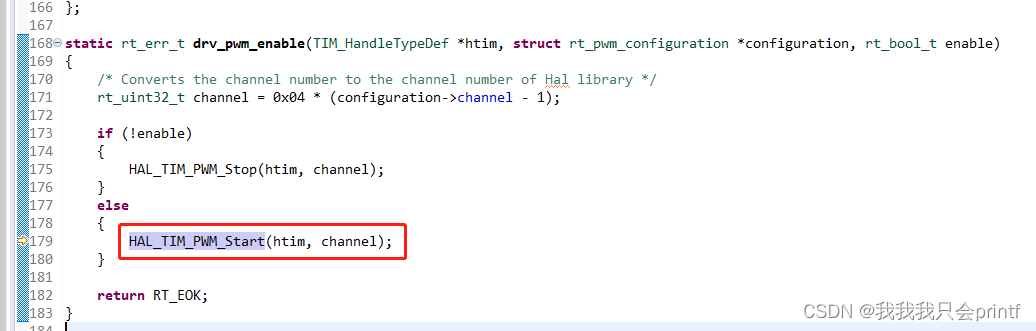

在同个文件中还有pwm使能函数,这个函数中所使用的 HAL_TIM_PWM_Start 函数只对普通定时器有效,TIM1是高级定时器,所以应该使用的函数是:HAL_TIMEx_PWMN_Start 。我这里不考虑其他情况,只针对我自己的工程做以下修改:

此时再使用PWM即可正常使用。

给出drv_pwm.c以供参考:

/*
 * Copyright (c) 2006-2018, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2018-12-13     zylx         first version
 */

#include <board.h>
#include<rtthread.h>
#include<rtdevice.h>

#ifdef RT_USING_PWM
#include "drv_config.h"

#define DRV_DEBUG
#define LOG_TAG             "drv.pwm"
#include <drv_log.h>

#define MAX_PERIOD 65535
#define MIN_PERIOD 3
#define MIN_PULSE 2

extern void HAL_TIM_MspPostInit(TIM_HandleTypeDef *htim);

enum
{
#ifdef BSP_USING_PWM1
    PWM1_INDEX,
#endif
#ifdef BSP_USING_PWM2
    PWM2_INDEX,
#endif
#ifdef BSP_USING_PWM3
    PWM3_INDEX,
#endif
#ifdef BSP_USING_PWM4
    PWM4_INDEX,
#endif
#ifdef BSP_USING_PWM5
    PWM5_INDEX,
#endif
#ifdef BSP_USING_PWM6
    PWM6_INDEX,
#endif
#ifdef BSP_USING_PWM7
    PWM7_INDEX,
#endif
#ifdef BSP_USING_PWM8
    PWM8_INDEX,
#endif
#ifdef BSP_USING_PWM9
    PWM9_INDEX,
#endif
#ifdef BSP_USING_PWM10
    PWM10_INDEX,
#endif
#ifdef BSP_USING_PWM11
    PWM11_INDEX,
#endif
#ifdef BSP_USING_PWM12
    PWM12_INDEX,
#endif
#ifdef BSP_USING_PWM13
    PWM13_INDEX,
#endif
#ifdef BSP_USING_PWM14
    PWM14_INDEX,
#endif
#ifdef BSP_USING_PWM15
    PWM15_INDEX,
#endif
#ifdef BSP_USING_PWM16
    PWM16_INDEX,
#endif
#ifdef BSP_USING_PWM17
    PWM17_INDEX,
#endif
};

struct stm32_pwm
{
    struct rt_device_pwm pwm_device;
    TIM_HandleTypeDef    tim_handle;
    rt_uint8_t channel;
    char *name;
};

static struct stm32_pwm stm32_pwm_obj[] =
{
#ifdef BSP_USING_PWM1
    PWM1_CONFIG,
#endif

#ifdef BSP_USING_PWM2
    PWM2_CONFIG,
#endif

#ifdef BSP_USING_PWM3
    PWM3_CONFIG,
#endif

#ifdef BSP_USING_PWM4
    PWM4_CONFIG,
#endif

#ifdef BSP_USING_PWM5
    PWM5_CONFIG,
#endif

#ifdef BSP_USING_PWM6
    PWM6_CONFIG,
#endif

#ifdef BSP_USING_PWM7
    PWM7_CONFIG,
#endif

#ifdef BSP_USING_PWM8
    PWM8_CONFIG,
#endif

#ifdef BSP_USING_PWM9
    PWM9_CONFIG,
#endif

#ifdef BSP_USING_PWM10
    PWM10_CONFIG,
#endif

#ifdef BSP_USING_PWM11
    PWM11_CONFIG,
#endif

#ifdef BSP_USING_PWM12
    PWM12_CONFIG,
#endif

#ifdef BSP_USING_PWM13
    PWM13_CONFIG,
#endif

#ifdef BSP_USING_PWM14
    PWM14_CONFIG,
#endif

#ifdef BSP_USING_PWM15
    PWM15_CONFIG,
#endif

#ifdef BSP_USING_PWM16
    PWM16_CONFIG,
#endif

#ifdef BSP_USING_PWM17
    PWM17_CONFIG,
#endif
};

static rt_err_t drv_pwm_control(struct rt_device_pwm *device, int cmd, void *arg);
static struct rt_pwm_ops drv_ops =
{
    drv_pwm_control
};

static rt_err_t drv_pwm_enable(TIM_HandleTypeDef *htim, struct rt_pwm_configuration *configuration, rt_bool_t enable)
{
    /* Converts the channel number to the channel number of Hal library */
    rt_uint32_t channel = 0x04 * (configuration->channel - 1);

//    if (!enable)
//    {
//        HAL_TIM_PWM_Stop(htim, channel);
//    }
//    else
//    {
//        HAL_TIM_PWM_Start(htim, channel);
//    }
    if (!enable)
    {
        HAL_TIMEx_PWMN_Stop(htim, channel);
    }
    else
    {
        HAL_TIMEx_PWMN_Start(htim, channel);
    }
    return RT_EOK;
}

static rt_err_t drv_pwm_get(TIM_HandleTypeDef *htim, struct rt_pwm_configuration *configuration)
{
    /* Converts the channel number to the channel number of Hal library */
    rt_uint32_t channel = 0x04 * (configuration->channel - 1);
    rt_uint64_t tim_clock;

#if defined(SOC_SERIES_STM32F2) || defined(SOC_SERIES_STM32F4) || defined(SOC_SERIES_STM32F7)
    if (htim->Instance == TIM9 || htim->Instance == TIM10 || htim->Instance == TIM11)
#elif defined(SOC_SERIES_STM32L4)
    if (htim->Instance == TIM15 || htim->Instance == TIM16 || htim->Instance == TIM17)
#elif defined(SOC_SERIES_STM32F1) || defined(SOC_SERIES_STM32F0) || defined(SOC_SERIES_STM32G0)  || defined(SOC_SERIES_STM32H7)
    if (0)
#elif defined(SOC_SERIES_STM32H7)
    if (1)
#endif
    {
#if !defined(SOC_SERIES_STM32F0) && !defined(SOC_SERIES_STM32G0)
        tim_clock = HAL_RCC_GetPCLK2Freq() * 2;
#endif
    }
    else
    {
#if defined(SOC_SERIES_STM32L4) || defined(SOC_SERIES_STM32F0) || defined(SOC_SERIES_STM32G0)
        tim_clock = HAL_RCC_GetPCLK1Freq();
#else
        tim_clock = HAL_RCC_GetPCLK1Freq() * 2;
#endif
    }

    if (__HAL_TIM_GET_CLOCKDIVISION(htim) == TIM_CLOCKDIVISION_DIV2)
    {
        tim_clock = tim_clock / 2;
    }
    else if (__HAL_TIM_GET_CLOCKDIVISION(htim) == TIM_CLOCKDIVISION_DIV4)
    {
        tim_clock = tim_clock / 4;
    }

    /* Convert nanosecond to frequency and duty cycle. 1s = 1 * 1000 * 1000 * 1000 ns */
    tim_clock /= 1000000UL;
    configuration->period = (__HAL_TIM_GET_AUTORELOAD(htim) + 1) * (htim->Instance->PSC + 1) * 1000UL / tim_clock;
    configuration->pulse = (__HAL_TIM_GET_COMPARE(htim, channel) + 1) * (htim->Instance->PSC + 1) * 1000UL / tim_clock;

    return RT_EOK;
}

static rt_err_t drv_pwm_set(TIM_HandleTypeDef *htim, struct rt_pwm_configuration *configuration)
{
    rt_uint32_t period, pulse;
    rt_uint64_t tim_clock, psc;
    /* Converts the channel number to the channel number of Hal library */
    rt_uint32_t channel = 0x04 * (configuration->channel - 1);

#if defined(SOC_SERIES_STM32F2) || defined(SOC_SERIES_STM32F4) || defined(SOC_SERIES_STM32F7)
    if (htim->Instance == TIM9 || htim->Instance == TIM10 || htim->Instance == TIM11)
#elif defined(SOC_SERIES_STM32L4)
    if (htim->Instance == TIM15 || htim->Instance == TIM16 || htim->Instance == TIM17)
#elif defined(SOC_SERIES_STM32F1) || defined(SOC_SERIES_STM32F0) || defined(SOC_SERIES_STM32G0)
    if (0)
#elif defined(SOC_SERIES_STM32H7)
    if (1)
#endif
    {
#if !defined(SOC_SERIES_STM32F0) && !defined(SOC_SERIES_STM32G0)
        tim_clock = HAL_RCC_GetPCLK2Freq() * 2;
#endif
    }
    else
    {
#if defined(SOC_SERIES_STM32L4) || defined(SOC_SERIES_STM32F0) || defined(SOC_SERIES_STM32G0)
        tim_clock = HAL_RCC_GetPCLK1Freq();
#else
        tim_clock = HAL_RCC_GetPCLK1Freq() * 2;
#endif
    }
    /* Convert nanosecond to frequency and duty cycle. 1s = 1 * 1000 * 1000 * 1000 ns */
    tim_clock /= 1000000UL;
    period = (unsigned long long)configuration->period * tim_clock / 1000ULL ;
    psc = period / MAX_PERIOD + 1;
    period = period / psc;

    __HAL_TIM_SET_PRESCALER(htim, psc - 1);

    if (period < MIN_PERIOD)
    {
        period = MIN_PERIOD;
    }

    __HAL_TIM_SET_AUTORELOAD(htim, period - 1);

    pulse = (unsigned long long)configuration->pulse * tim_clock / psc / 1000ULL;
    if (pulse < MIN_PULSE)
    {
        pulse = MIN_PULSE;
    }
    else if (pulse > period)
    {
        pulse = period;
    }

    __HAL_TIM_SET_COMPARE(htim, channel, pulse - 1);
    __HAL_TIM_SET_COUNTER(htim, 0);

    /* Update frequency value */
    HAL_TIM_GenerateEvent(htim, TIM_EVENTSOURCE_UPDATE);

    return RT_EOK;
}

static rt_err_t drv_pwm_control(struct rt_device_pwm *device, int cmd, void *arg)
{
    struct rt_pwm_configuration *configuration = (struct rt_pwm_configuration *)arg;
    TIM_HandleTypeDef *htim = (TIM_HandleTypeDef *)device->parent.user_data;

    switch (cmd)
    {
    case PWM_CMD_ENABLE:
        return drv_pwm_enable(htim, configuration, RT_TRUE);
    case PWM_CMD_DISABLE:
        return drv_pwm_enable(htim, configuration, RT_FALSE);
    case PWM_CMD_SET:
        return drv_pwm_set(htim, configuration);
    case PWM_CMD_GET:
        return drv_pwm_get(htim, configuration);
    default:
        return RT_EINVAL;
    }
}

static rt_err_t stm32_hw_pwm_init(struct stm32_pwm *device)
{
    rt_err_t result = RT_EOK;
    TIM_HandleTypeDef *tim = RT_NULL;
    TIM_OC_InitTypeDef oc_config = {0};
    TIM_MasterConfigTypeDef master_config = {0};
    TIM_ClockConfigTypeDef clock_config = {0};
    TIM_BreakDeadTimeConfigTypeDef break_dead_time_config = {0};
    RT_ASSERT(device != RT_NULL);
    //Add TIMx CLK enable
    __HAL_RCC_TIM1_CLK_ENABLE();
    tim = (TIM_HandleTypeDef *)&device->tim_handle;

    /* configure the timer to pwm mode */
    tim->Init.Prescaler = 0;
    tim->Init.CounterMode = TIM_COUNTERMODE_UP;
    tim->Init.Period = 200;
    tim->Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
#if defined(SOC_SERIES_STM32H7)
    tim->Init.RepetitionCounter = 0;
#endif
#if defined(SOC_SERIES_STM32F1) || defined(SOC_SERIES_STM32L4) || defined(SOC_SERIES_STM32H7)
    tim->Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
#endif
    if (HAL_TIM_PWM_Init(tim) != HAL_OK)
    {
        LOG_E("%s pwm init failed", device->name);
        result = -RT_ERROR;
        goto __exit;
    }

    clock_config.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    if (HAL_TIM_ConfigClockSource(tim, &clock_config) != HAL_OK)
    {
        LOG_E("%s clock init failed", device->name);
        result = -RT_ERROR;
        goto __exit;
    }

    master_config.MasterOutputTrigger = TIM_TRGO_RESET;
#if defined(SOC_SERIES_STM32H7)
    master_config.MasterOutputTrigger2 = TIM_TRGO_RESET;
#endif
    master_config.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    if (HAL_TIMEx_MasterConfigSynchronization(tim, &master_config) != HAL_OK)
    {
        LOG_E("%s master config failed", device->name);
        result = -RT_ERROR;
        goto __exit;
    }

    oc_config.OCMode = TIM_OCMODE_PWM1;
    oc_config.Pulse = 0;
    oc_config.OCPolarity = TIM_OCPOLARITY_HIGH;
#if defined(SOC_SERIES_STM32H7)
    oc_config.OCNPolarity = TIM_OCNPOLARITY_LOW;
#endif
    oc_config.OCFastMode = TIM_OCFAST_DISABLE;
    oc_config.OCNIdleState = TIM_OCNIDLESTATE_RESET;
    oc_config.OCIdleState  = TIM_OCIDLESTATE_RESET;

    /* config pwm channel */
    if (device->channel & 0x01)
    {
        if (HAL_TIM_PWM_ConfigChannel(tim, &oc_config, TIM_CHANNEL_1) != HAL_OK)
        {
            LOG_E("%s channel1 config failed", device->name);
            result = -RT_ERROR;
            goto __exit;
        }
    }

    if (device->channel & 0x02)
    {
        if (HAL_TIM_PWM_ConfigChannel(tim, &oc_config, TIM_CHANNEL_2) != HAL_OK)
        {
            LOG_E("%s channel2 config failed", device->name);
            result = -RT_ERROR;
            goto __exit;
        }
    }

    if (device->channel & 0x04)
    {
        if (HAL_TIM_PWM_ConfigChannel(tim, &oc_config, TIM_CHANNEL_3) != HAL_OK)
        {
            LOG_E("%s channel3 config failed", device->name);
            result = -RT_ERROR;
            goto __exit;
        }
    }

    if (device->channel & 0x08)
    {
        if (HAL_TIM_PWM_ConfigChannel(tim, &oc_config, TIM_CHANNEL_4) != HAL_OK)
        {
            LOG_E("%s channel4 config failed", device->name);
            result = -RT_ERROR;
            goto __exit;
        }
    }
#if defined(SOC_SERIES_STM32H7)
    break_dead_time_config.OffStateRunMode = TIM_OSSR_DISABLE;
    break_dead_time_config.OffStateIDLEMode = TIM_OSSI_DISABLE;
    break_dead_time_config.LockLevel = TIM_LOCKLEVEL_OFF;
    break_dead_time_config.DeadTime = 0;
    break_dead_time_config.BreakState = TIM_BREAK_DISABLE;
    break_dead_time_config.BreakPolarity = TIM_BREAKPOLARITY_HIGH;
    break_dead_time_config.BreakFilter = 0;
    break_dead_time_config.Break2State = TIM_BREAK2_DISABLE;
    break_dead_time_config.Break2Polarity = TIM_BREAK2POLARITY_HIGH;
    break_dead_time_config.Break2Filter = 0;
    break_dead_time_config.AutomaticOutput = TIM_AUTOMATICOUTPUT_DISABLE;
    if (HAL_TIMEx_ConfigBreakDeadTime(tim, &break_dead_time_config) != HAL_OK)
    {
        LOG_E("%s break_dead_time config failed", device->name);
        result = -RT_ERROR;
        goto __exit;
    }
#endif
    /* pwm pin configuration */
    HAL_TIM_MspPostInit(tim);

    /* enable update request source */
    __HAL_TIM_URS_ENABLE(tim);

__exit:
    return result;
}

static void pwm_get_channel(void)
{
#ifdef BSP_USING_PWM1_CH1
    stm32_pwm_obj[PWM1_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM1_CH2
    stm32_pwm_obj[PWM1_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM1_CH3
    stm32_pwm_obj[PWM1_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM1_CH4
    stm32_pwm_obj[PWM1_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM2_CH1
    stm32_pwm_obj[PWM2_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM2_CH2
    stm32_pwm_obj[PWM2_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM2_CH3
    stm32_pwm_obj[PWM2_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM2_CH4
    stm32_pwm_obj[PWM2_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM3_CH1
    stm32_pwm_obj[PWM3_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM3_CH2
    stm32_pwm_obj[PWM3_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM3_CH3
    stm32_pwm_obj[PWM3_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM3_CH4
    stm32_pwm_obj[PWM3_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM4_CH1
    stm32_pwm_obj[PWM4_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM4_CH2
    stm32_pwm_obj[PWM4_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM4_CH3
    stm32_pwm_obj[PWM4_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM4_CH4
    stm32_pwm_obj[PWM4_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM5_CH1
    stm32_pwm_obj[PWM5_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM5_CH2
    stm32_pwm_obj[PWM5_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM5_CH3
    stm32_pwm_obj[PWM5_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM5_CH4
    stm32_pwm_obj[PWM5_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM6_CH1
    stm32_pwm_obj[PWM6_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM6_CH2
    stm32_pwm_obj[PWM6_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM6_CH3
    stm32_pwm_obj[PWM6_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM6_CH4
    stm32_pwm_obj[PWM6_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM7_CH1
    stm32_pwm_obj[PWM7_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM7_CH2
    stm32_pwm_obj[PWM7_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM7_CH3
    stm32_pwm_obj[PWM7_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM7_CH4
    stm32_pwm_obj[PWM7_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM8_CH1
    stm32_pwm_obj[PWM8_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM8_CH2
    stm32_pwm_obj[PWM8_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM8_CH3
    stm32_pwm_obj[PWM8_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM8_CH4
    stm32_pwm_obj[PWM8_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM9_CH1
    stm32_pwm_obj[PWM9_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM9_CH2
    stm32_pwm_obj[PWM9_INDEX].channel |= 1 << 1;
#endif
#ifdef BSP_USING_PWM9_CH3
    stm32_pwm_obj[PWM9_INDEX].channel |= 1 << 2;
#endif
#ifdef BSP_USING_PWM9_CH4
    stm32_pwm_obj[PWM9_INDEX].channel |= 1 << 3;
#endif
#ifdef BSP_USING_PWM12_CH1
    stm32_pwm_obj[PWM12_INDEX].channel |= 1 << 0;
#endif
#ifdef BSP_USING_PWM12_CH2
    stm32_pwm_obj[PWM12_INDEX].channel |= 1 << 1;
#endif
}

static int stm32_pwm_init(void)
{
    int i = 0;
    int result = RT_EOK;

    pwm_get_channel();

    for (i = 0; i < sizeof(stm32_pwm_obj) / sizeof(stm32_pwm_obj[0]); i++)
    {
        /* pwm init */
        if (stm32_hw_pwm_init(&stm32_pwm_obj[i]) != RT_EOK)
        {
            LOG_E("%s init failed", stm32_pwm_obj[i].name);
            result = -RT_ERROR;
            goto __exit;
        }
        else
        {
            LOG_D("%s init success", stm32_pwm_obj[i].name);

            /* register pwm device */
            if (rt_device_pwm_register(&stm32_pwm_obj[i].pwm_device, stm32_pwm_obj[i].name, &drv_ops, &stm32_pwm_obj[i].tim_handle) == RT_EOK)
            {
                LOG_D("%s register success", stm32_pwm_obj[i].name);
            }
            else
            {
                LOG_E("%s register failed", stm32_pwm_obj[i].name);
                result = -RT_ERROR;
            }
        }
    }

__exit:
    return result;
}
INIT_DEVICE_EXPORT(stm32_pwm_init);
#endif /* RT_USING_PWM */





本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.coloradmin.cn/o/14904.html

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈,一经查实,立即删除!

相关文章

信而泰自动化OSPFv2测试小技巧

OSPFv2协议简介 OSPFv2&#xff08;开放式最短路径优先版本2&#xff09;是互联网协议&#xff08;IP&#xff09;网络的路由协议。它使用链路状态路由&#xff08;LSR&#xff09;算法&#xff0c;并且属于在单个自治系统&#xff08;AS&#xff09;内运行的内部网关协议&…

Inter RealSense深度相机ROS驱动

文章目录知识目标1. 深度相机的分类及工作原理2. Inter RealSense D415相机知识目标 学习深度相机的分类和工作原理&#xff1b; 学习Intel RealSense D415相机硬件构成和工作原理。 1. 深度相机的分类及工作原理 深度相机&#xff08;可以测量物体到相机的距离&#xff09;…

Java三大特性篇之——多态篇(千字详解)

JAVA面向对象编程有三大特性&#xff1a;封装、继承、多态,在我们学习了继承后&#xff0c;我们将继续学习多态。 文章目录前言&#xff1a;什么是多态&#xff1f;一、多态实现二、再谈重写三、向上转移四、多态优缺点五、多态案例最后前言&#xff1a;什么是多态&#xff1f;…

MR场景直播-帮助企业高效开展更有意思的员工培训

阿酷TONY / 2022-11-18 / 长沙 MR场景直播、MR培训场景和内容呈现以及直播互动功能&#xff0c;帮助企业高效开展员工培训&#xff0c;让整个培训过程更高效~~~ MR场景直播有哪些有意思的地方呢&#xff1f;先来一个图&#xff1a; ▲ 模拟真实光照还原现实景 丰富培训场景&a…

SQL实用功能手册

SQL实用功能手册 SQL基础复习 SQL结构化查询语言&#xff0c;是一种访问和处理数据库的计算机语言 对数据库操作对表操作对数据进行CRUD操作操作视图、存储过程、索引 环境基础操作 安装mysql、启动mysql、配置环境变量检查mysql版本&#xff1a;mysql --version链接mysql…

开源共建 | Dinky 扩展批流统一数据集成框架 ChunJun 的实践分享

一、前言 ChunJun&#xff08;原FlinkX&#xff09;是一个基于 Flink 提供易用、稳定、高效的批流统一的数据集成工具&#xff0c;既可以采集静态的数据&#xff0c;比如 MySQL&#xff0c;HDFS 等&#xff0c;也可以采集实时变化的数据&#xff0c;比如 binlog&#xff0c;Ka…

(九)DateTime——PHP

文章目录第九章 Date & Time1 time()获取时间戳2 getDate()转换时间戳3 date()转换时间戳第九章 Date & Time 1 time()获取时间戳 time()函数返回的整数表示自1970年1月1日格林尼治标准时间午夜起经过的秒数。这一时刻称为UNIX历元&#xff0c;自那时起经过的秒钟数称…

Metabase学习教程:提问-1

创建交互式图表 可以通过使用查询生成器、构建模型或添加自定义目标来创建图表。供用户在Metabase中钻取数据。类似&#xff1a; 图1。放大特定类别和时间范围&#xff0c;然后查看构成图表上某个条形图的订单。 如果您只使用SQL编写过问题&#xff0c;那么您可能会忽略这样一…

颠覆IoT行业的开发神器!涂鸦智能重磅推出TuyaOS操作系统【程序员必备】

1 前言 作为降低 IoT 技术门槛的开发神器&#xff0c;TuyaOS 操作系统重磅发布 3.6.0 新版本啦&#xff01;针对设备安全、功耗、通信速率等关键功能&#xff0c;做了重大创新和优化升级。为了助力开发者更快速便捷地接入涂鸦IoT PaaS&#xff0c;并低门槛开发出有创意的智能单…

RabbitMQ初步到精通-第三章-RabbitMQ面板及环境搭建

第三章-RabbitMQ面板及环境搭建 1、RabbitMQ面板介绍 Rabbitmq安装完毕后&#xff0c;若是本地环境&#xff0c;打入&#xff1a;http://localhost:15672/#/ 进入到MQ的控制台页面中&#xff1a; 可以观察到此页面涉及的各个TAB&#xff0c;和我们前面介绍到的rabbitMQ架构中…

Docker入门学习笔记(狂神版)

下述笔记是自己花一天时间看B站狂神说Docker视频的笔记&#xff0c;下列的笔记是根据自己的实践的记录下来的&#xff0c;若想细学掌握Docker建议自行观看&#xff08;《Docker入门到精通》&#xff09;&#xff0c;去观看狂胜的视频记得三连支持一下。他的Docker讲解个人觉得是…

每日一个设计模式之【代理模式】

文章目录每日一个设计模式之【代理模式】☁️前言&#x1f389;&#x1f389;&#x1f389;&#x1f33b;模式概述&#x1f331;代理模式的实现&#x1f340;静态代理&#x1f340;动态代理&#x1f433;JDK代理&#x1f433;CGLib代理&#x1f340;拓展&#x1f433;虚拟代理&…

UE 5.1正式发布,有哪些值得一试的新功能?

UE 5.1正式发布&#xff0c;所以今天咱们就来看看最新版都具体更新和改进了哪些功能吧—— Nanite和Lumen Nanite和Lumen是UE 5.0版本更新的两个主要内容&#xff0c;UE 5.1则是对其进行进一步的改进。 Nanite添加了对双面材质和新的可编程光栅化程序的支持&#xff0c;可以通…

认识前端闭包

1、前言&#xff1a;&#xff08;先介绍一下函数的存储原理&#xff09; &#xff08;1&#xff09;基本函数存储原理&#xff1a; 首先我们定义一个函数&#xff0c;然后调用&#xff0c;如下&#xff1a; <script>function test(){let name yiyiconsole.log(name)}t…

未来的产品经理,需要什么样的原型设计工具?

我和原型工具的往事 作为一只工龄十年的产品汪&#xff0c;我一直在使用原型设计工具——摹客 &#xff0c;对于摹客可谓耳熟能详。 初次听说&#xff0c;是产品社群里的点赞安利&#xff1a;做移动端&#xff0c;用摹客。 当时正值2015年&#xff0c;移动端热到不行&#x…

【动态规划】字串中回文的个数

一、题目描述 给你一个字符串 s &#xff0c;请你统计并返回这个字符串中 回文子串 的数目。 注&#xff1a; 回文字符串 是正着读和倒过来读一样的字符串。子字符串 是字符串中的由连续字符组成的一个序列。具有不同开始位置或结束位置的子串&#xff0c;即使是由相同的字符…

Matlab论文插图绘制模板—水平三维柱状图(渐变)

在之前的文章中&#xff0c;分享了Matlab水平三维柱状图的绘制模板。 高度赋色的水平三维柱状图&#xff1a; 这次再来分享一下渐变赋色的水平三维柱状图的绘制模板。 先来看一下成品效果&#xff1a; 特别提示&#xff1a;Matlab论文插图绘制模板系列&#xff0c;旨在降低大家…

CellMarker 2.0 | 鼠标点一点就完成单细胞分析的完美工具~

1写在前面 本期我们介绍一下CellMarker 2.0上更新的6个网页工具&#xff0c;主要是用于scRNA-seq数据的分析与可视化。&#x1f970; 网址如下&#xff1a;&#x1f447; &#x1f4cd;http://bio-bigdata.hrbmu.edu.cn/CellMarker/index.html 2Single cell web tools 概览 作者…

“幂等”不等于“分布式锁”,也不得不考虑返回值

. 概览 在分布式系统中&#xff0c;幂等是一个非常重要的概念&#xff0c;常常与“重试”一起出现。当调用一个远程服务发生超时&#xff0c;调用方并不知道请求是否执行成功&#xff0c;这就是典型的“第三态”问题。对于这个问题最常见的解决方案便是进行主动重试&#xff0…

20道前端高频面试题(附答案)

setTimeout 模拟 setInterval 描述&#xff1a;使用setTimeout模拟实现setInterval的功能。 实现&#xff1a; const mySetInterval(fn, time) {let timer null;const interval () > {timer setTimeout(() > {fn(); // time 时间之后会执行真正的函数fninterval()…
