在之前的文章中，分享了Matlab水平三维柱状图的绘制模板。

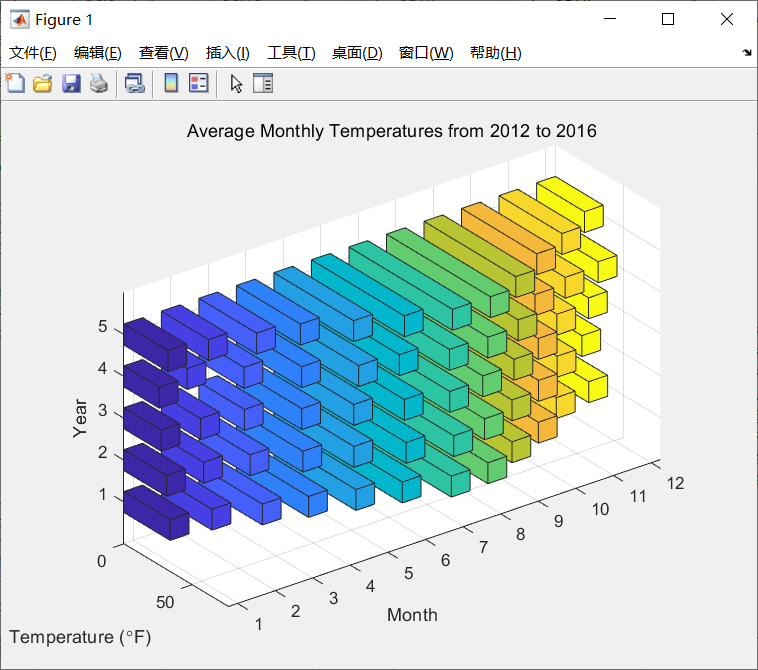

高度赋色的水平三维柱状图：
这次再来分享一下渐变赋色的水平三维柱状图的绘制模板。

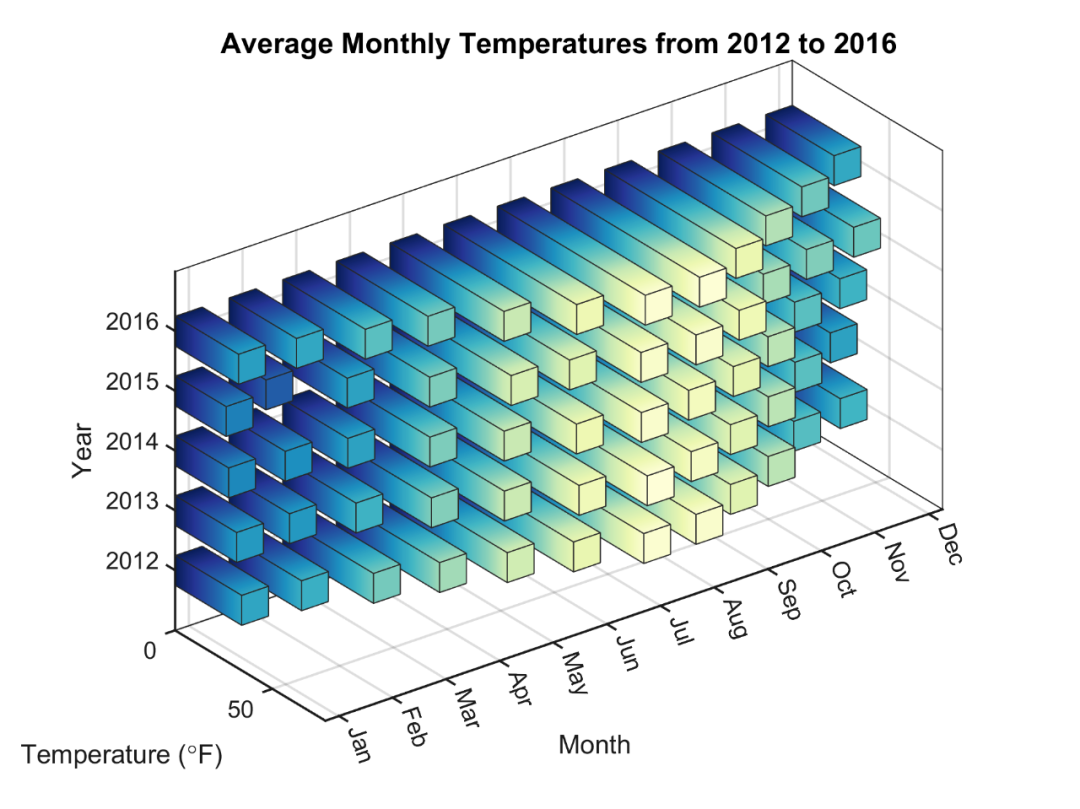

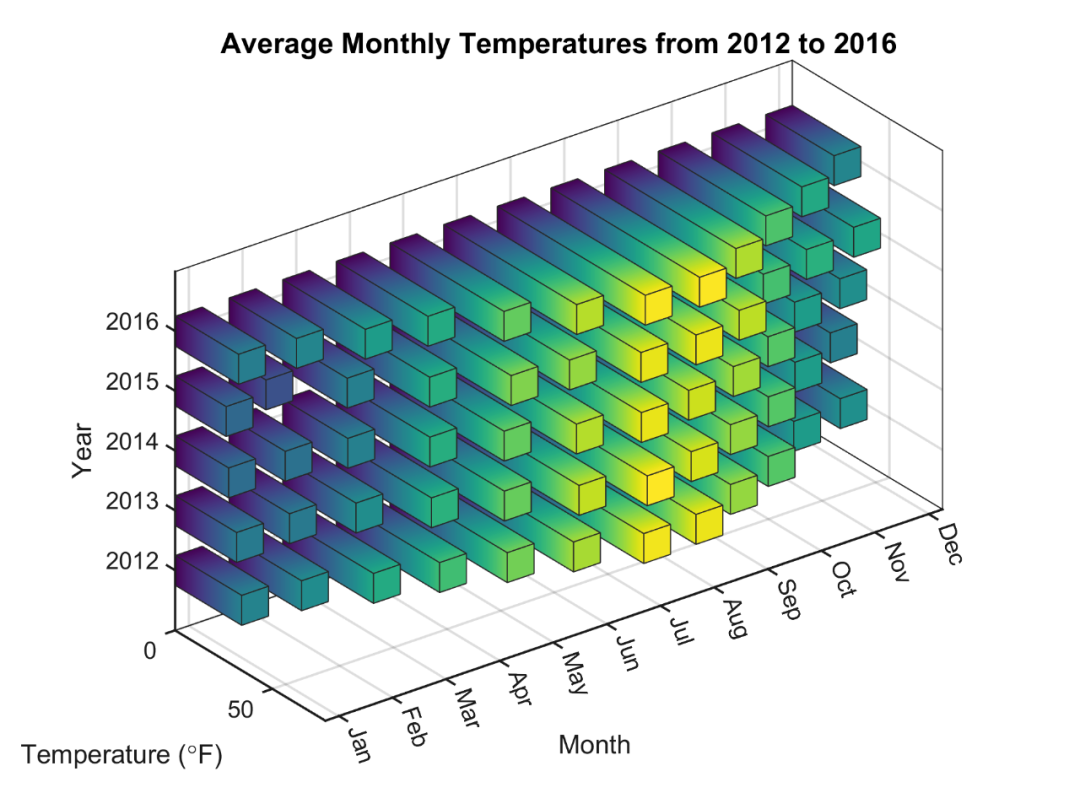

先来看一下成品效果：
特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。
模板中最关键的部分内容：
1. 数据准备
此部分主要是读取数据。
% 读取数据load BostonTemp.matyearIdx = 13;TempData5Years = Temperatures(yearIdx:yearIdx+4,:);
2. 颜色定义
作图不配色就好比做菜不放盐，总让人感觉少些味道。
但颜色搭配比较考验个人审美，需要多加尝试。
这里直接使用TheColor配色工具中的SCI权威配色库：
%% 颜色定义map = TheColor('sci',2068);% map = flipud(map);
(点击上图查看TheColor具体功能)
获取方式：公众号（阿昆的科研日常）后台回复 TC
3. 渐变赋色的水平三维柱状图绘制

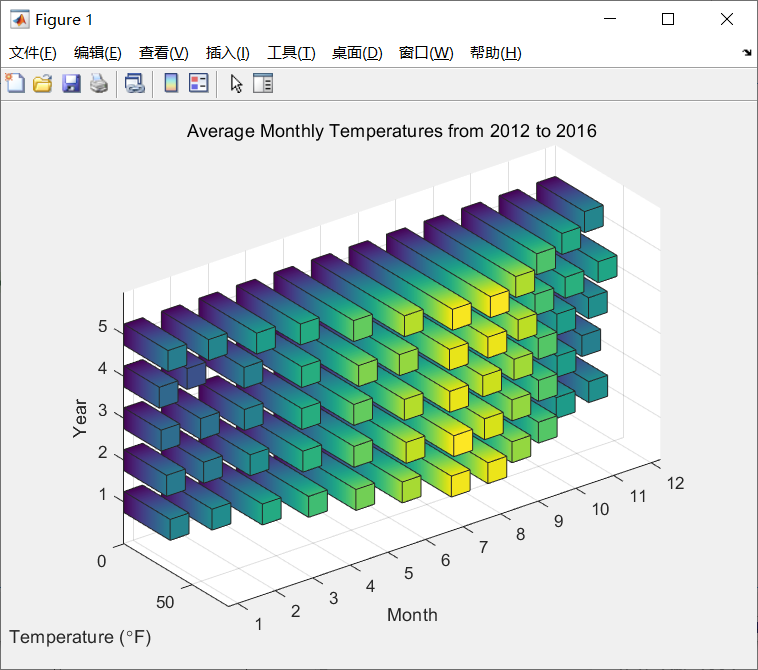

使用‘bar3h’命令，绘制未经美化的水平三维柱状图。
GO = bar3h(TempData5Years,0.5);hTitle = title(sprintf('Average Monthly Temperatures from %d to %d',Year(yearIdx),Year(yearIdx+4)));hXLabel = xlabel('Month');hYLabel = ylabel('Temperature (\circF)');hZLabel = zlabel('Year');view(-37,27)
4. 细节优化
为了插图的美观，将每个柱子根据其柱高赋色，FaceColor属性设置为'interp'，然后使用colormap命令赋上之前选择好的颜色：
% 赋色for k = 1:length(GO)ydata = GO(k).YData;GO(k).CData = ydata;GO(k).FaceColor = 'interp';endcolormap(map)
进一步，调整坐标轴、坐标轴刻度、标签、字体字号等：
% 坐标区调整set(gca, 'Box', 'on', ... % 边框'LineWidth', 1, 'GridLineStyle', '-',... % 坐标轴线宽'XGrid', 'on', 'YGrid', 'on','ZGrid', 'on', ... % 网格'TickDir', 'out', 'TickLength', [.015 .015], ... % 刻度'XMinorTick', 'off', 'YMinorTick', 'off', 'ZMinorTick', 'off',... % 小刻度'XColor', [.1 .1 .1], 'YColor', [.1 .1 .1], 'ZColor', [.1 .1 .1],... % 坐标轴颜色'Xticklabel',Months,... % X坐标轴刻度标签'Zticklabel',Year(yearIdx):Year(yearIdx+4)) % Z坐标轴刻度标签% 字体和字号set(gca, 'FontName', 'Arial', 'FontSize', 10)set([hXLabel, hYLabel,hZLabel], 'FontSize', 11, 'FontName', 'Arial')set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])
设置完毕后，所需分辨率、格式输出图片：
%% 图片输出figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');

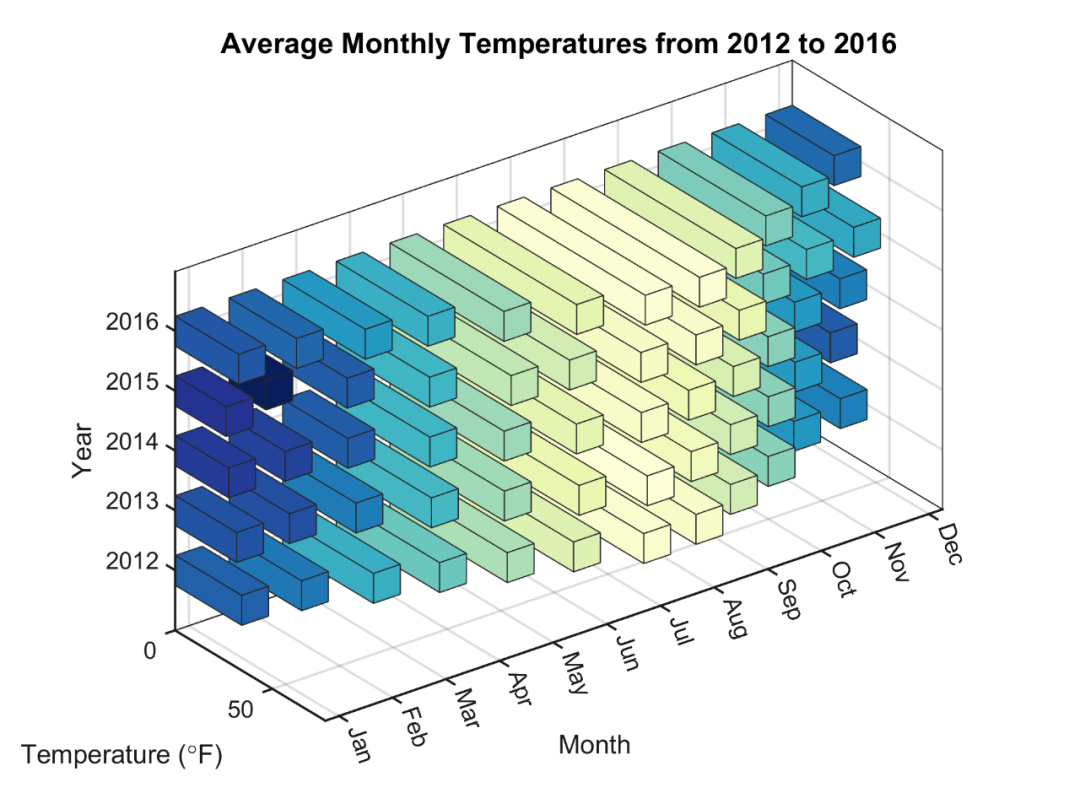

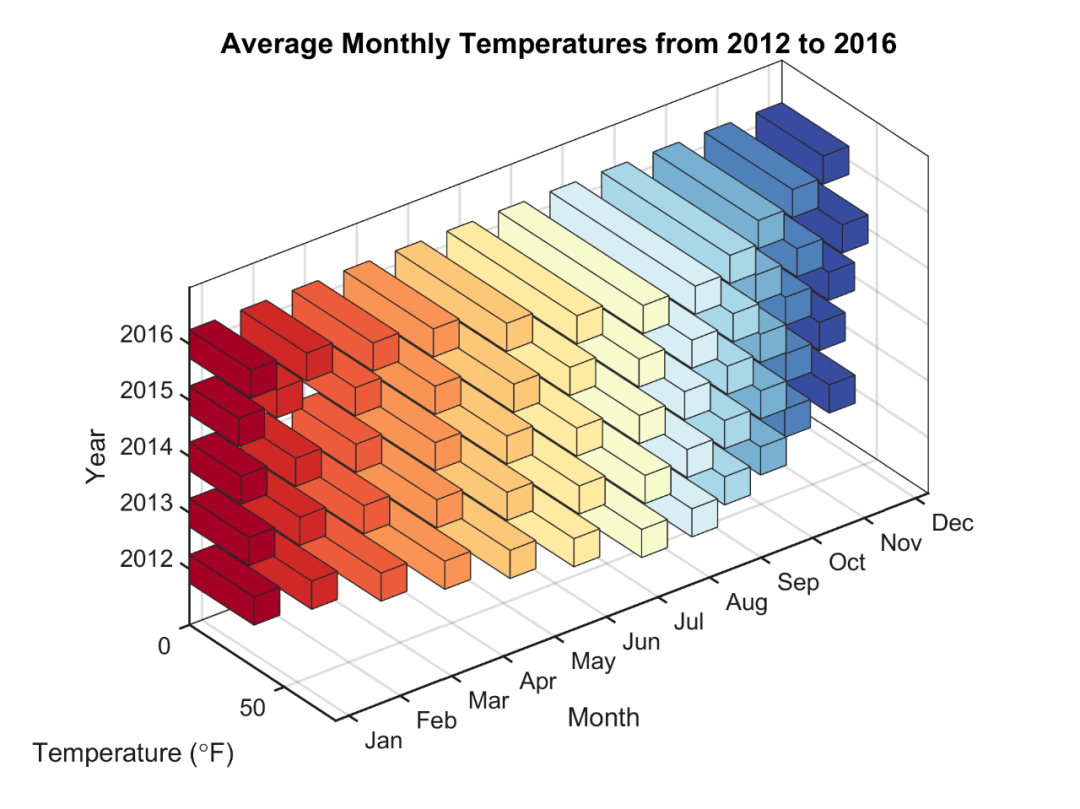

也可以尝试其它配色：
以上。
