1.序列图(顺序图)概念

序列图(顺序图)是用来显示参与者如何以一系列顺序的步骤与系统的对象交互的模型。

顺序图可以用来展示对象之间是如何进行交互的。

顺序图将显示的重点放在消息序列上，即强调消息是如何在对象之间被发送和接收的，其中循环、选择等复杂交互使用序列片段表示。

对象之间的消息类型包括同步消息、异步消息、返回消息、参与者创建消息、参与者销毁消息。

其中同步消息的发送者等待消息接收对象将消息处理完成后再继续，

异步消息的发送者在发送完消息后不等待接收方就继续自己的处理。

返回消息是指当一个对象将消息发送给另一个对象后，另一个对象返回的虚线有向边，表示原消息已处理的消息。

创建消息是表示对消息传递目标对象的创建。

销毁消息是表示对消息传递目标对象的删除。

2.序列片段

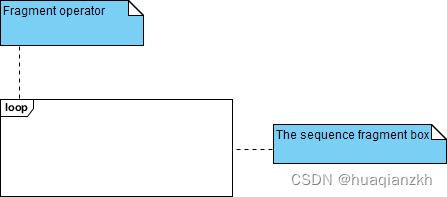

序列片段，由片段运算符(Fragment Operator) 和片段主体(Fragment Box) 构成：

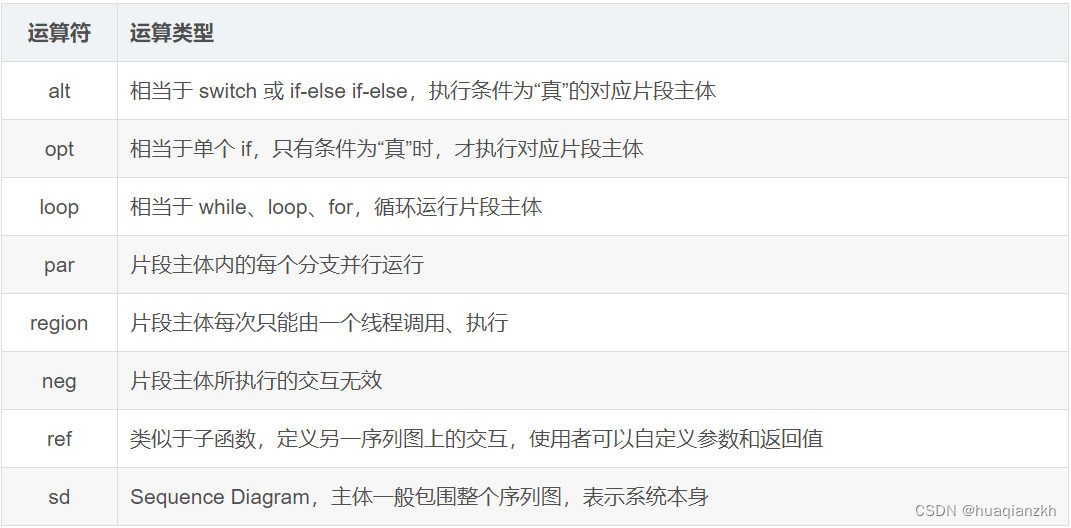

① 片段运算符(Fragment Operator)，表示序列片段的运算类型，有：alt、opt、par、loop、region、neg、ref、 sd等；

② 片段主体(Fragment Box)，表示片段内各语句的相互作用，按运算符的不同，内容可以是分支操作、循环体等。

序列片段示例（资金派发系统），如下：
