近期为了帮助广大用户更好地使用 EDI 系统，我们根据以往的项目实施经验，将成熟的 EDI 项目进行开源。用户安装好知行之桥 EDI 系统之后，只需要下载我们整理好的示例代码，并放置在知行之桥指定的工作区中，即可开始使用。
今天的文章主要为大家介绍 VOLVO EDI 项目，了解如何获取开源的项目代码以及如何部署到知行之桥 EDI 系统中。
准备下载和运行
VOLVO EDI 到 MySQL
使用 MySQL 数据库生成一系列 EDI 文档与 VOLVO 通信。
下载工作流 下载示例文件
VOLVO EDI & MySQL 方案简介
VOLVO EDI 到 MySQL 示例流具有预配置的端口，用于依据 VOLVO 提供的 EDI 规范，转换以下交易集：
1. DELFOR 交付计划，VOLVO -> 供应商
2. DESADV 发货通知，供应商 -> VOLVO
通过中间数据库表的方式实现 EDI 系统和 ERP 系统之间的集成是很常见的方案，它可以有效地将两个系统解耦，从而提高整个系统的可靠性和可维护性。
通过中间数据库表的方式，EDI 系统和 ERP 系统可以分别将需要传输的数据存放到中间数据库表中，然后另一方系统再从中间数据库表中获取数据进行处理。这样可以避免直接修改对方系统中的数据，从而减少数据传输过程中的风险和错误。同时，由于中间数据库表中的数据都是原始数据，可以方便地进行数据追溯和问题排查。
以下端口构成了工作流的核心元素：
1. OFTP 端口：配置 VOLVO 的 OFTP 信息，完成与 VOLVO 的数据收发。
2. EDIFACT 端口：从 XML 生成 EDI 文件或将 EDI 文件转换为 XML 以供进一步处理。
3. XMLMap 端口：提供可视化的方式将 XML 数据从一种结构转换为另一种结构，建立从源文件到模板文件的映射关系。
4. MySQL 端口：集成 MySQL 到你的数据工作流中拉取和推送数据。
除了预配置的端口之外，示例工作流还提供了一个 volvo.sql 文件，包含创建交付计划以及发货通知的中间表所需的 SQL 命令。
如何在知行之桥 EDI 系统中部署上述工作流？
创建工作区

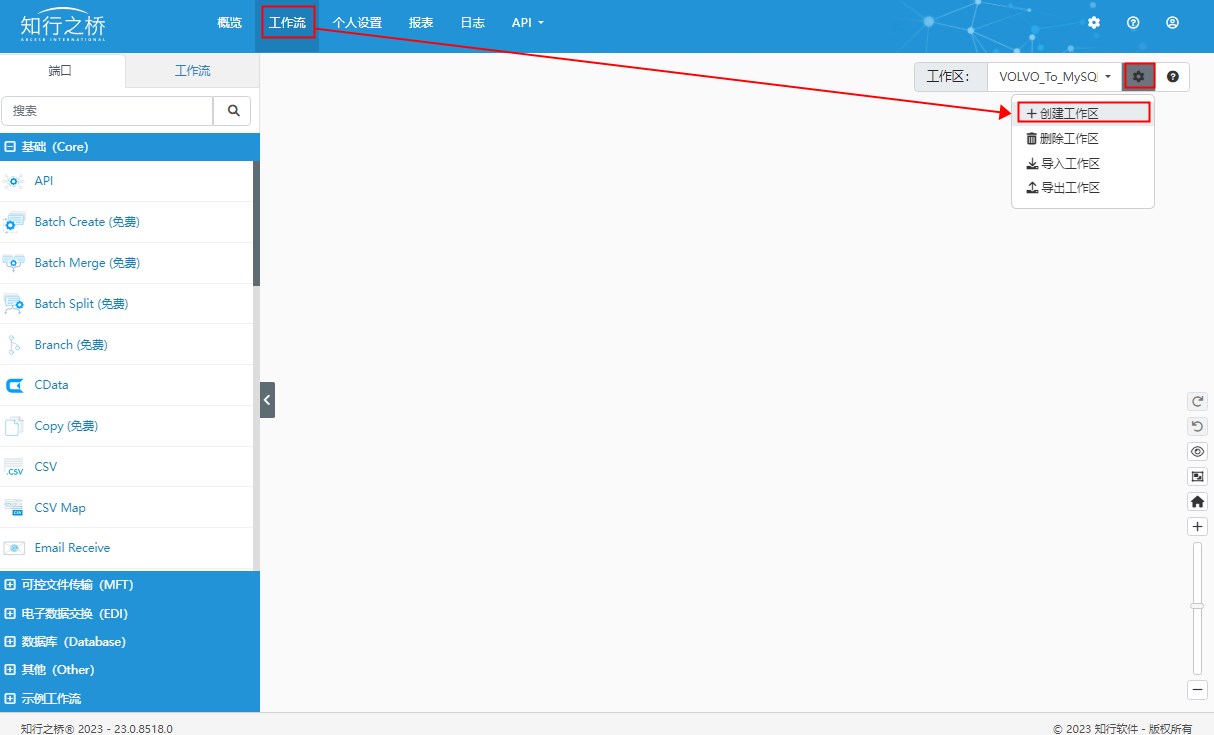

运行知行之桥 EDI 系统，导航到 工作流 选项卡并单击右上角的 齿轮 图标。 选择 创建工作区 选项，为此示例流创建一个新的工作区 VOLVO_To_MySQL。
导入工作区
右侧齿轮下拉菜单中，单击导入工作区。 在出现的对话框中，选择下载的示例流 VOLVO_To_MySQL.arcflow 以导入相关的端口和设置。 或者直接将 VOLVO_To_MySQL.arcflow 拖拽到指定工作区。

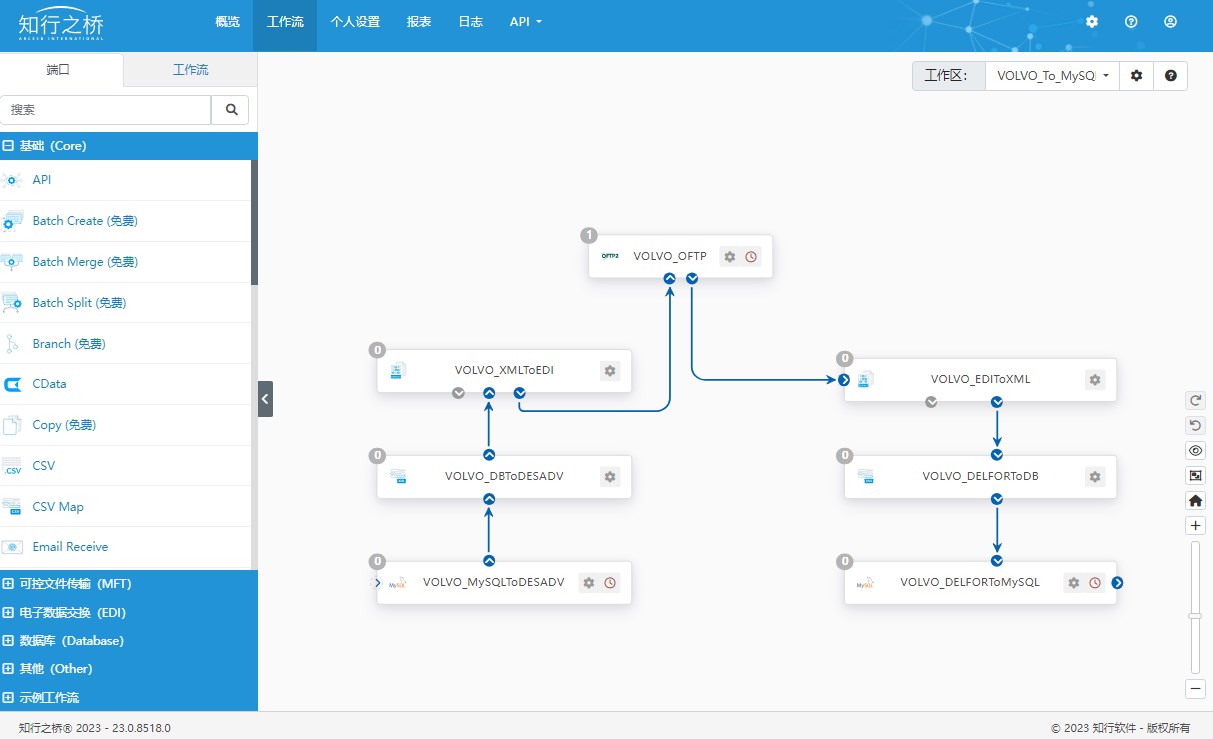

成功导入示例工作流后，你将看到如下图所示的完整工作流：
完善工作流配置
实现 OFTP 通信

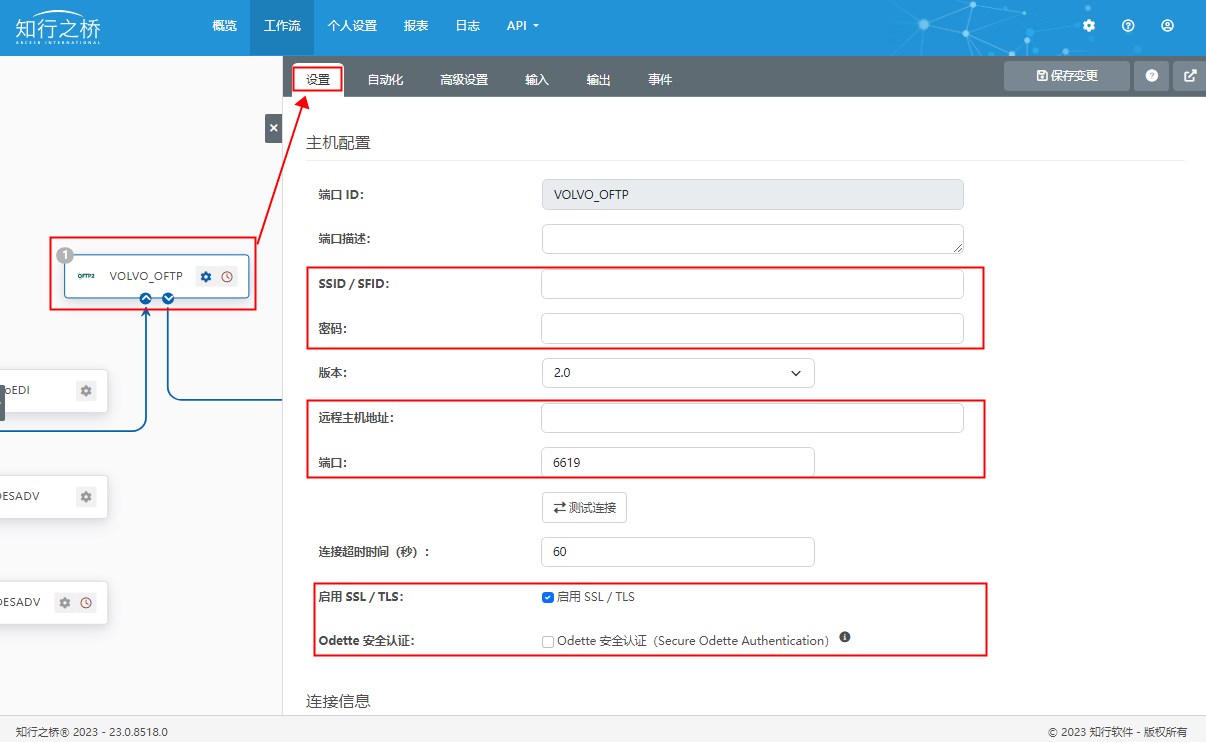

导航到 VOLVO_OFTP 端口的 设置 选项卡。 根据 VOLVO 提供的 OFTP 文档配置 VOLVO 的 OFTP 信息，比如，VOLVO 的 SSID/SFID、远程主机地址、端口、证书等信息。

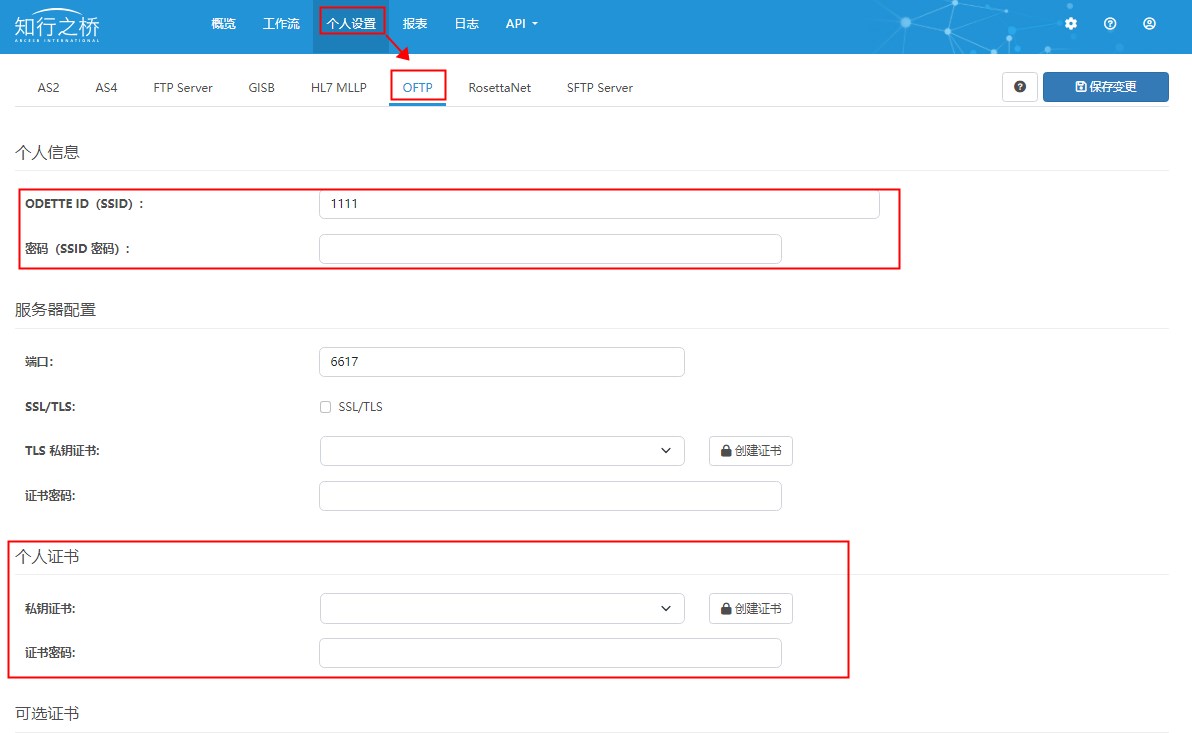

同时需要配置 OFTP 个人设置：供应商的 SSID/ODETTE ID，SSID 密码，私钥证书，证书密码等信息。
配置完成后请导航到“输入”选项卡上传测试文件与 VOLVO 进行 OFTP 连接测试，同时可以导航到 “输出” 选项卡查看 VOLVO 发送的文件。
实现从 EDIFACT 到 数据库 XML 的格式转换

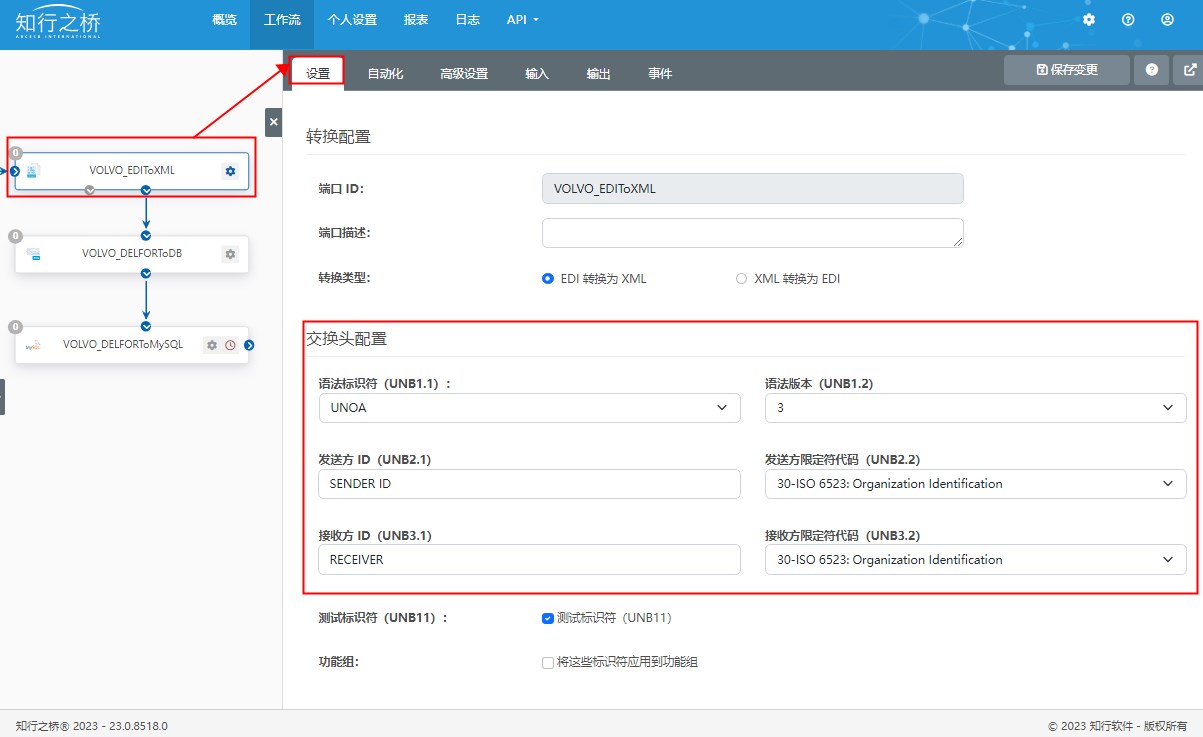

实现文件格式转换主要借助 EDIFACT 端口以及 XMLMap 端口实现，其中 XMLMap 端口已经对数据映射进行了预配置，用户无需进行额外操作。 EDIFACT 端口中，需要在 设置 选项卡下填写用户和 VOLVO 的真实信息，对交换头进行配置：
连接 MySQL 数据库

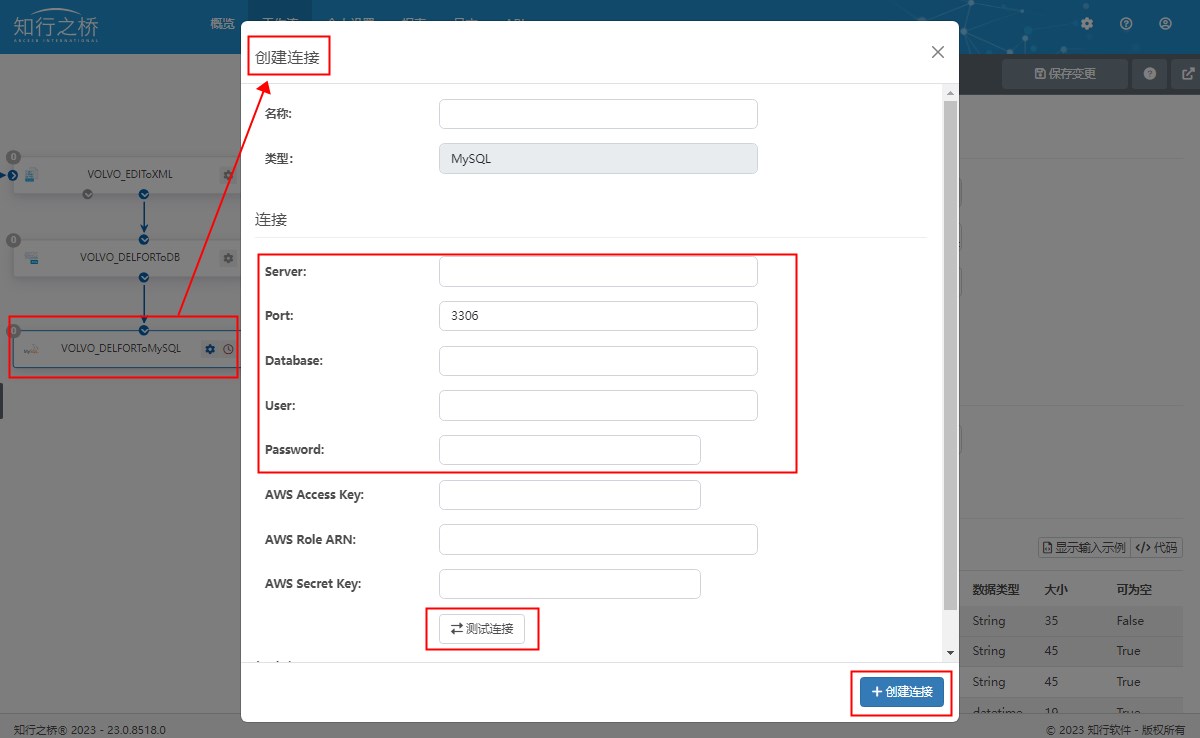

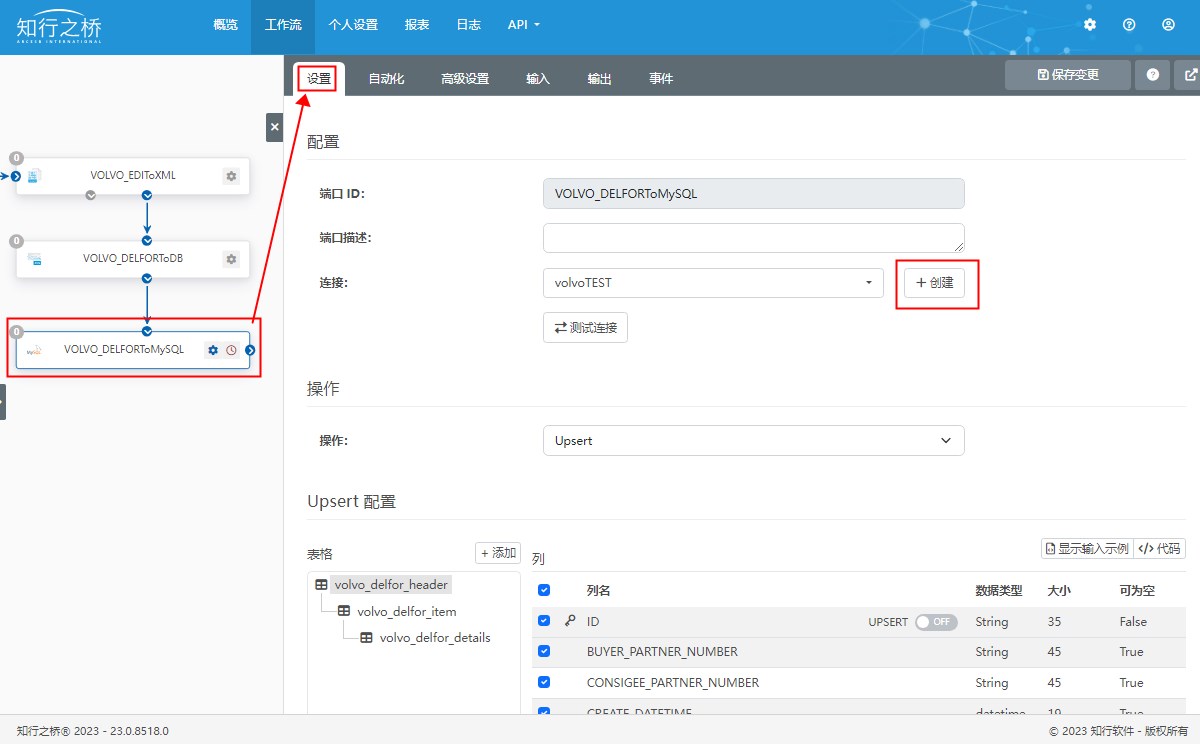

导航到 MySQL 端口的 设置 选项卡，如上图所示，点击 创建 。将会看到如下图所示的 创建连接 窗口：
填写连接名称、服务器、端口号、数据库、数据库用户名以及密码等信息。填写完成后，点击 测试连接 按钮会提示已成功建立连接，点击窗口右下角的 创建连接。
进入测试流程
以解析方向（即接收 VOLVO 发来的 DELFOR 交付计划，对其进行格式转换后将数据提取到数据库中）为例，测试流程如下：
上传测试文件

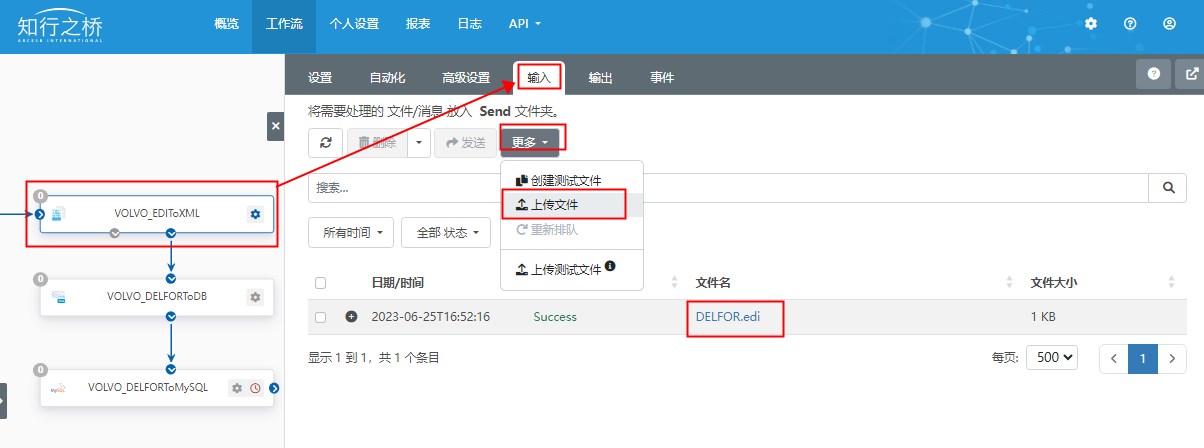

导航到端口 ID 为 VOLVO_EDIToXML 的 EDIFACT 端口中，在 输入 选项卡下上传此前下载的示例文件：DELFOR.edi。
查看数据库表

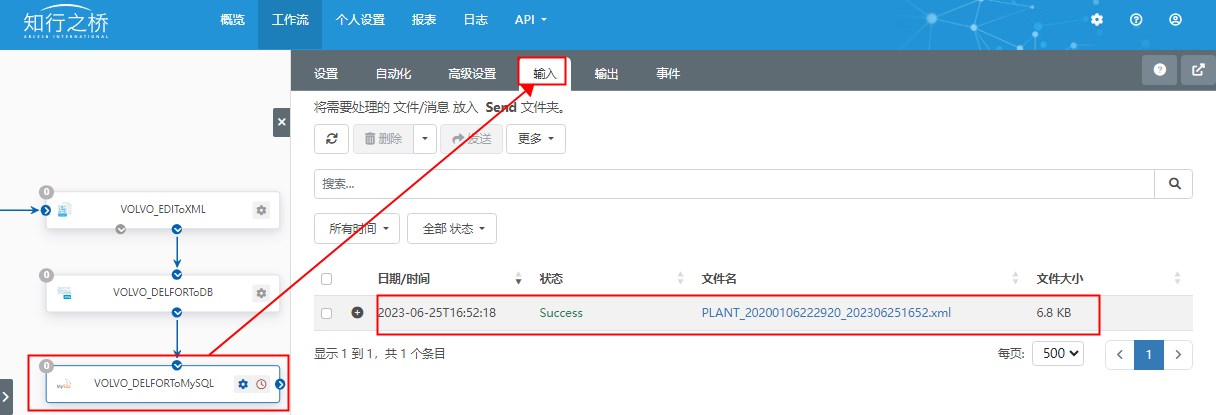

EDIFACT 端口发出后，导航到端口 ID 为 VOLVO_DELFORToMySQL 的 MySQL 端口中，在 输入 选项卡下发送 PLANT_20200106222920_202306251652.xml 文件，可以看到文件状态为 Success ，这时就可以在 MySQL 数据库表中查看订单数据了。
如下图所示，分别是 MySQL 数据库中，接收到的一条来自 VOLVO 的交付计划的头部信息和明细信息。
_*你启动并运行了吗？*_
如果答案是肯定的，那么恭喜你成功地配置了 VOLVO EDI & MySQL 方案示例工作流！
