之前我讲过如何用js绘制矩形框，下面链接快速通道~
【JS】原生js实现矩形框的绘制/拖动/缩放
那么如何判断多个矩形框是否相交？嵌套还是其他的呢？
那下面我来分别写写关于矩形框常用的几个算法吧
1、数据格式知悉
const { startX, startY, width, height, type } = rectangle
// startX 矩形框左上角X轴
// startY 矩形框左上角Y轴
// width 矩形框宽
// height 矩形框高
// type 矩形框类型
frameList: 矩形框列表，里面有多个rectangle对象
detail：下面算法中实参中有detail代表他是在拿detail和其他矩形框进行对比，detail也是一个rectangle对象哦其实根据上述数据，我们能得到矩形框的左上角和右下角坐标是
x1 = startX // 矩形框左上角X轴
y1 = startY // 矩形框左上角Y轴
x2 = startX + width // 矩形框右下角X轴
y2 = startY + height // 矩形框右下角Y轴2、算法源码及解析
2.1、输出两个矩形交互后的交互矩形坐标，若无则不输出（核心算法）
/**
* 输出两个矩形交互后的交互矩形坐标，若无则不输出
* @param rectA 矩形A的详情数据
* @param rectB 矩形B的详情数据
*/
intersectRectangle(rectA, rectB) {
const { startX: xa, startY: ya, width: wa, height: ha } = rectA
const { startX: xb, startY: yb, width: wb, height: hb } = rectB
// 以下为矩形A,B的左上和右下两个坐标数据
const ax1 = xa
const ay1 = ya
const ax2 = xa + wa
const ay2 = ya + ha
const bx1 = xb
const by1 = yb
const bx2 = xb + wb
const by2 = yb + hb
const a = Math.max(ax1, bx1)
const b = Math.min(ay2, by2)
const c = Math.min(ax2, bx2)
const d = Math.max(ay1, by1)
if (a > c || b < d) { // 符合此条件证明无交互矩形
return
} else { // 输出交互矩形的左上和右下角坐标
return [[a, d], [c, b]]
}
}2.2、输出两矩形交互的面积占最小矩形比例（核心算法）
/**
* 判断两矩形交互的面积占比
* @param rectA 矩形A的详情数据
* @param rectB 矩形B的详情数据
*/
rectangleArea(rectA, rectB) {
const { width: wa, height: ha } = rectA
const { width: wb, height: hb } = rectB
const pointMap = this.intersectRectangle(rectA, rectB) // 交互矩形的坐标集合，如无输出则表示无交互矩形
let s = 0
if (!pointMap) { // 符合此条件证明无交互面积
s = 0;
} else { // 计算交互矩形面积
s = (pointMap[1][0] - pointMap[0][0]) * (pointMap[1][1] - pointMap[0][1]);
}
return Number((s / Math.min(wa * ha, wb * hb)).toFixed(3)) // 重叠面积占比计算,保留三位小数： 重叠面积 / 最小的矩形面积
}2.3、判断当前点击的矩形框是否和其他矩形框嵌套

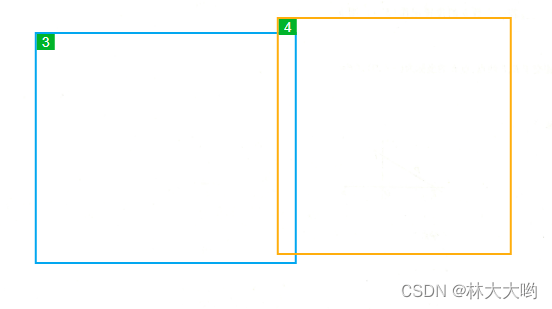

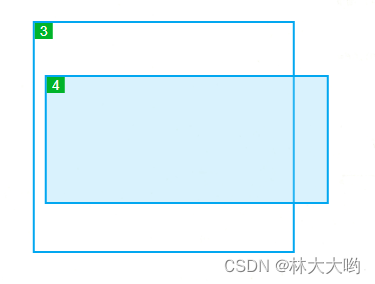

示例图：
算法源码：
/**
* @description 判断是否嵌套
* @param object 当前矩形框全部数据
* @return boolean true(存在嵌套) false(不存在嵌套)
*/
isContainRect(detail) {
const { startX, startY, width, height } = detail;
const copyFrame = this.frameList.filter(item => (item.id !== detail.id))
let _status = false;
for (let m = 0; m < copyFrame.length; m++) {
const { startX: originStartX, startY: originStartY, width: originWidth, height: originHeight } = copyFrame[m];
// 大框往小框外嵌套
const scene1 = (originStartX - 1 <= startX + width && startX + width <= originStartX + originWidth + 1) && (originStartY - 1 <= startY + height && startY + height <= originStartY + originHeight + 1) && (originStartX < startX && originStartY < startY)
// 小框往大框内嵌套
const scene2 = (startX - 1 <= originStartX + originWidth && originStartX + originWidth <= startX + width + 1) && (startY - 1 <= originStartY + originHeight && originStartY + originHeight <= startY + height + 1) && (startX < originStartX && startY < originStartY)
if (scene1 || scene2) {
_status = true;
break
}
}
return _status
}2.4、多个矩形框判断是否有重叠，并且重叠面积是否大于80%
示例图：
算法源码：
/**
* @description 判断重叠面积是否小于80%
* @return boolean true(重叠面积大于80%) false(重叠面积小于80%)
*/
isOverlapRect() {
const copyFrame = this.frameList
let flag = false;
for (let i = 0; i < copyFrame.length; i++) { // 矩形框框两两对比，判断是否有交互的地方，有则将交互矩形输出出来
for (let j = 0; j < copyFrame.length - 1 - i; j++) {
const before = copyFrame[i]
const after = copyFrame[i + 1 + j]
flag = this.rectangleArea(before, after) > 0.8 // 最小面积占比超过80%则返回true
if (flag) break
}
if (flag) break
}
return flag
}2.5、 多种类型的矩形框是否有相交的部分（此处举例两种类型）
示例图：
算法源码：
/**
* @description 大题干框 type 为1 和分栏框 type 为0 是否有相交的部分
* @return boolean true(有相交部分) false(无相交部分,占比0%或者100%)
*/
isIntersectRect(detail) {
const bigFrames = this.frameList.filter(item => (detail.id !== item.id) &&(item.type === 1))
const splitFrames = this.frameList.filter(item => (this.answerPages.current === item.pageNo) && (item.type === 0))
let flag = false
for (let i = 0; i < bigFrames.length; i++) {
for (let j = 0; j < splitFrames.length; j++) {
const area = this.rectangleArea(bigFrames[i], splitFrames[j])
flag = !(area === 0 || area === 1)
if (flag) break
}
if (flag) break
}
return flag
}2.6、两个同类型矩形框相交部分是否存在嵌套的另种类型框
示例图：
算法源码：
/**
* @description 分栏框相交部分是否存在嵌套的大题干框
* @param object 当前框的数据
* @return boolean true(存在嵌套的大题干框) false(不存在嵌套的大题干框)
*/
isBorderlineRect(detail) {
if (detail.type === 0) return false
const splitFrames = this.frameList.filter(item => (this.answerPages.current === item.pageNo) && (item.type === 0))
let flag = false
for (let i = 0; i < splitFrames.length; i++) { // 分栏框两两对比，判断是否有交互的地方，有则将交互矩形输出出来
for (let j = 0; j < splitFrames.length - 1 - i; j++) {
const before = splitFrames[i]
const after = splitFrames[i + 1 + j]
const newRect = this.intersectRectangle(before, after) // 返回的数据为二维坐标数组，需要转换组装新的类坐标格式
if (newRect) {
const newDecorateRect = { // 类坐标格式
startX: newRect[0][0],
startY: newRect[0][1],
width: newRect[1][0] - newRect[0][0],
height: newRect[1][1] - newRect[0][1]
}
const area = this.rectangleArea(newDecorateRect, detail)
if (area === 1) { // 如果有嵌套，则退出循环
flag = true
break
}
}
}
if (flag) break
}
return flag
}---有不懂的可以随时评论提问噢，我有空会看的噢~---
