RIPv2 路由汇总和认证简介：

        RIPv2 是一个距离向量路由协议，用于在网络中选择最佳路径。RIPv2 路由汇总和认证是两个重要的功能，可以提高路由协议的可靠性和安全性。

1. 路由汇总

        路由汇总是将多个路由表项合并成一个较小的路由表项的过程。在 RIPv2 中，可以通过使用无分类域间路由选择（CIDR）和可变长度子网掩码（VLSM）来实现路由汇总。CIDR 可以将多个子网合并成一个较小的路由表项，VLSM 可以将不同子网的掩码合并成一个路由表项。路由汇总可以减少路由表项的数量，降低路由器的负载，提高路由协议的效率。

2. 认证

        RIPv2 支持认证功能，可以防止未经授权的路由器加入网络。认证可以通过使用 MD5 算法对路由器发送的 RIP 报文进行加密来实现。路由器需要在发送 RIP 报文时使用相同的密钥进行加密，接收方路由器可以使用相同的密钥进行解密。认证可以确保 RIP 报文的真实性和完整性，防止路由器被欺骗或篡改。

综上所述，RIPv2 路由汇总和认证是两个重要的功能，可以提高路由协议的可靠性和安全性。

        这篇文章主要学习RIPv2路由汇总的配置方法，配置RIP认证的方法，RIP认证失败时故障排除的方法：

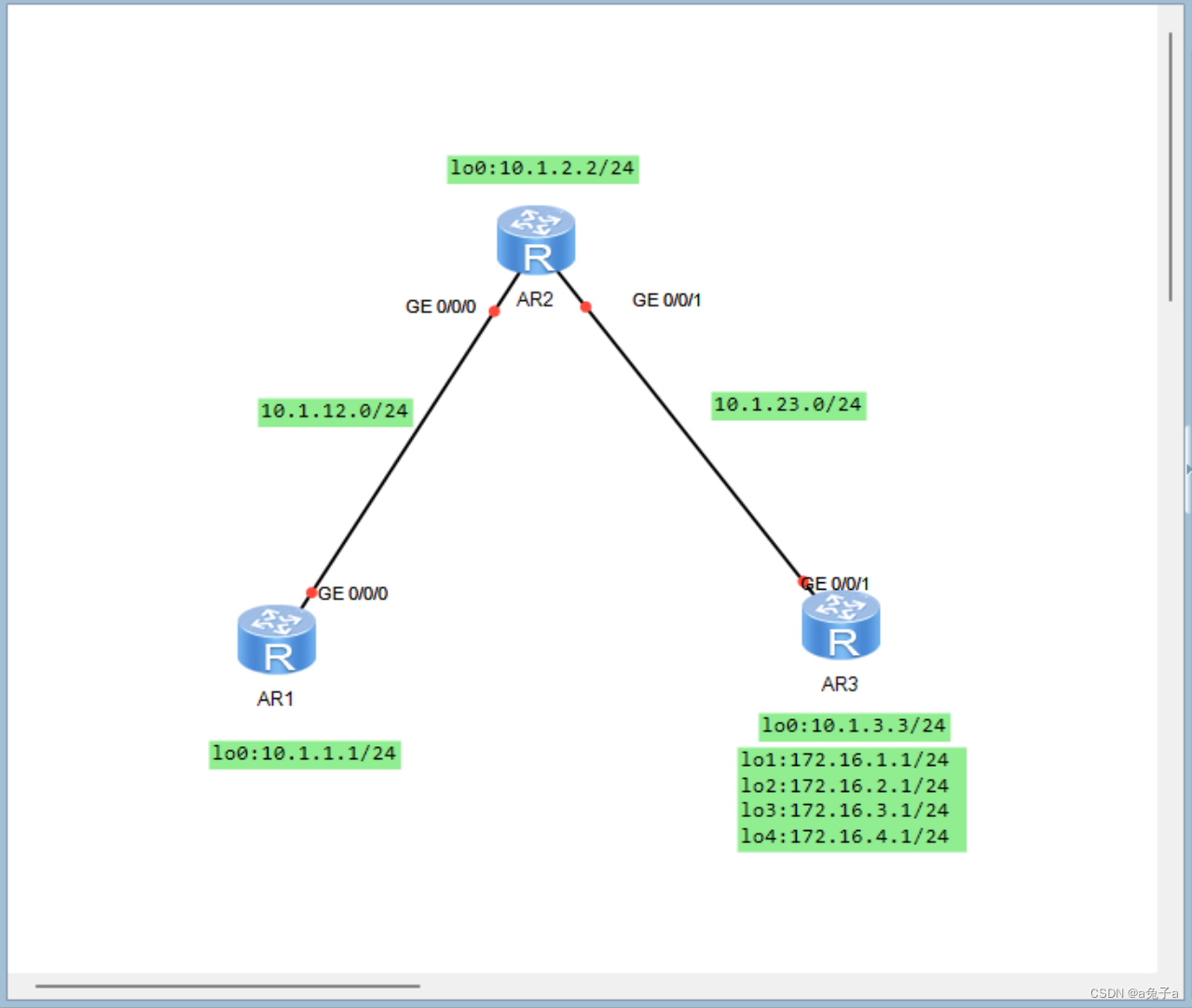

拓扑图

实验环境ip配置：

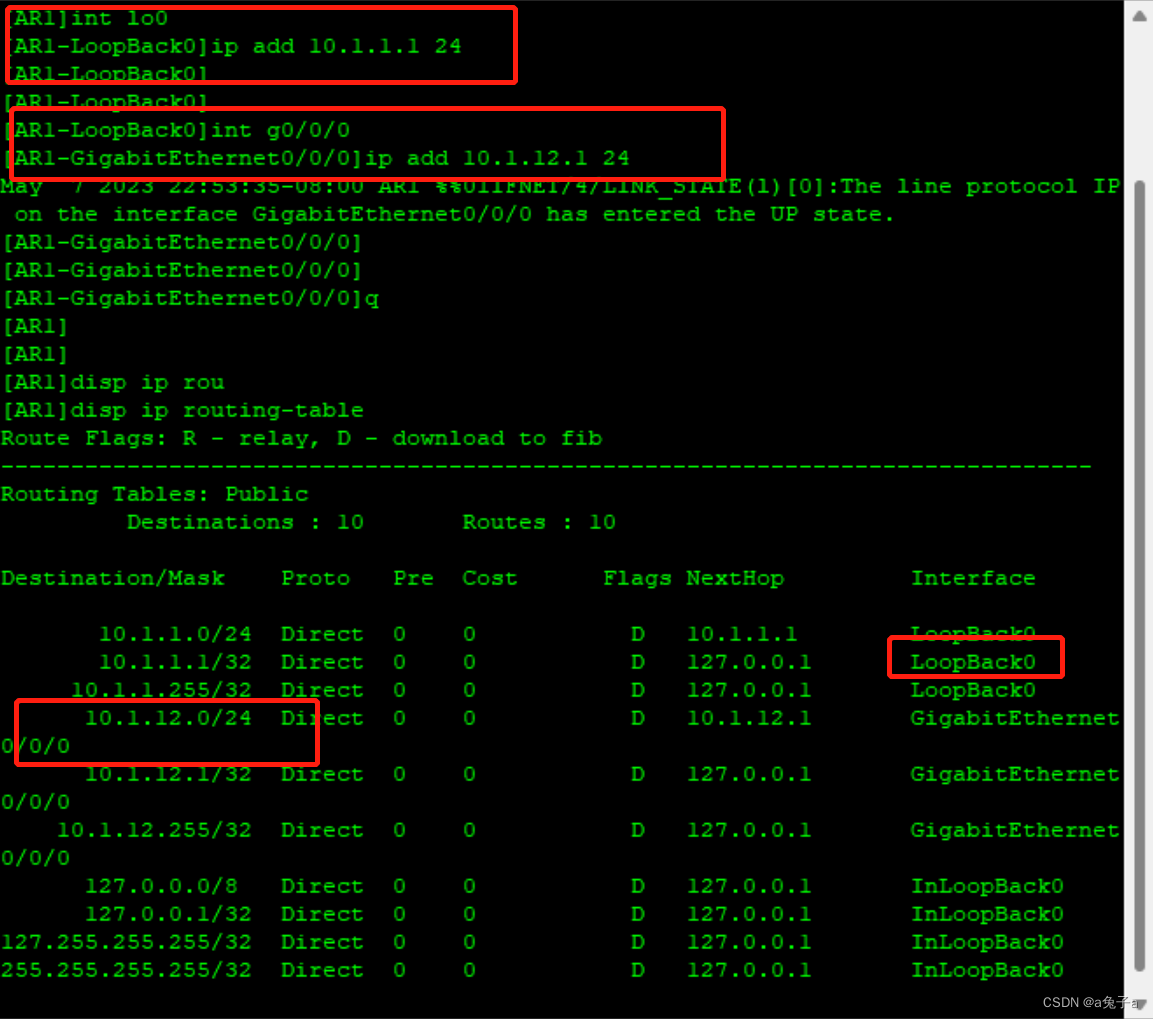

        修改名称、配置对应的接口IP以及环口IP：（由于之前的文章已经有写过了，这里只截图AR1的，其他AR不再一一截图）



在R1、R2和R3上配置RIPv2路由协议。

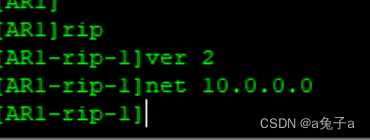

        3个路由配置RIPv2并发布10.0.0.0段IP，3个命令一致，不一一截图，其他的也参考AR1

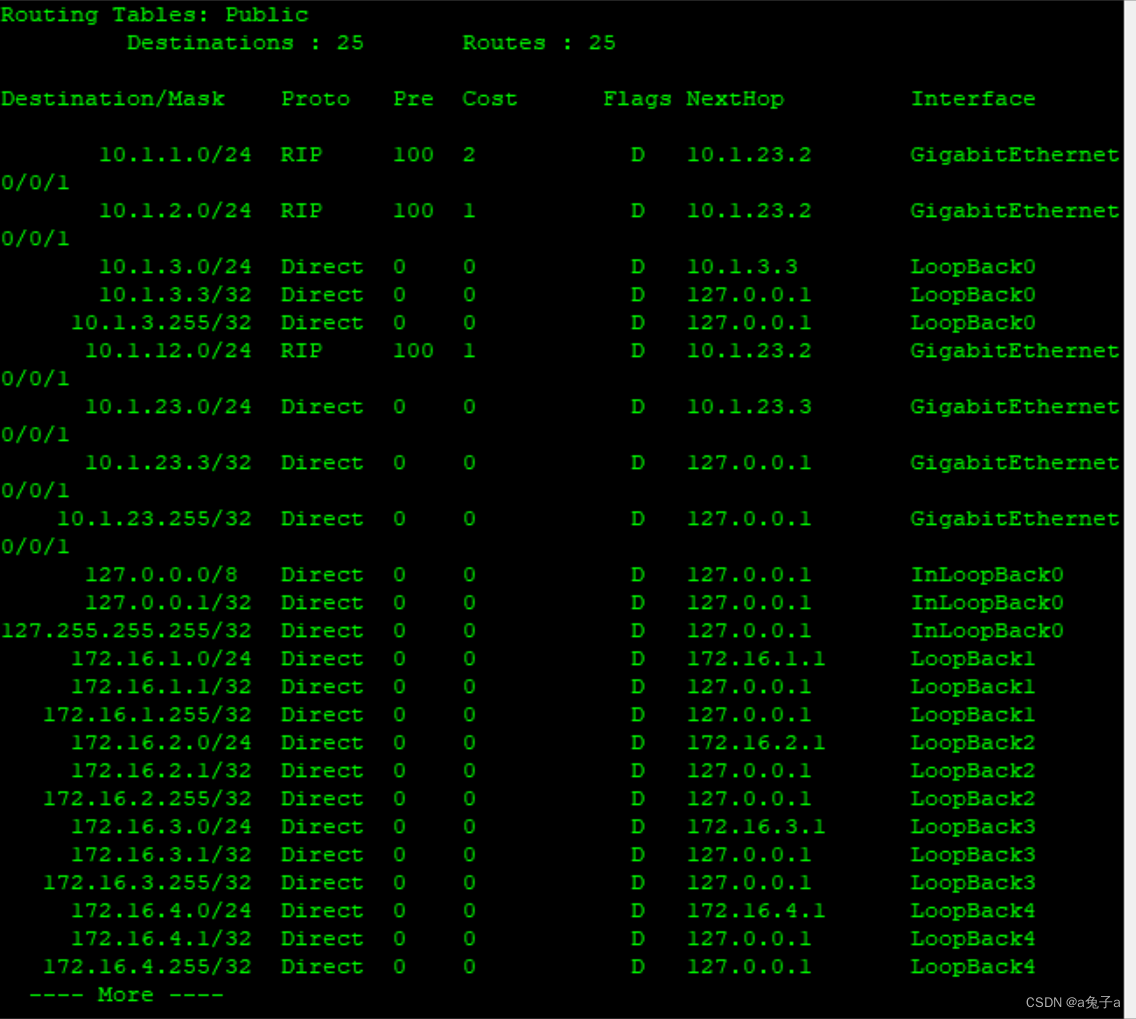

 在R3发布172.16.0.0段IP

        由于AR3是多个换回接口。而多个的环回接口端都是172.16.0.0段，所以需要增加该段IP的同步

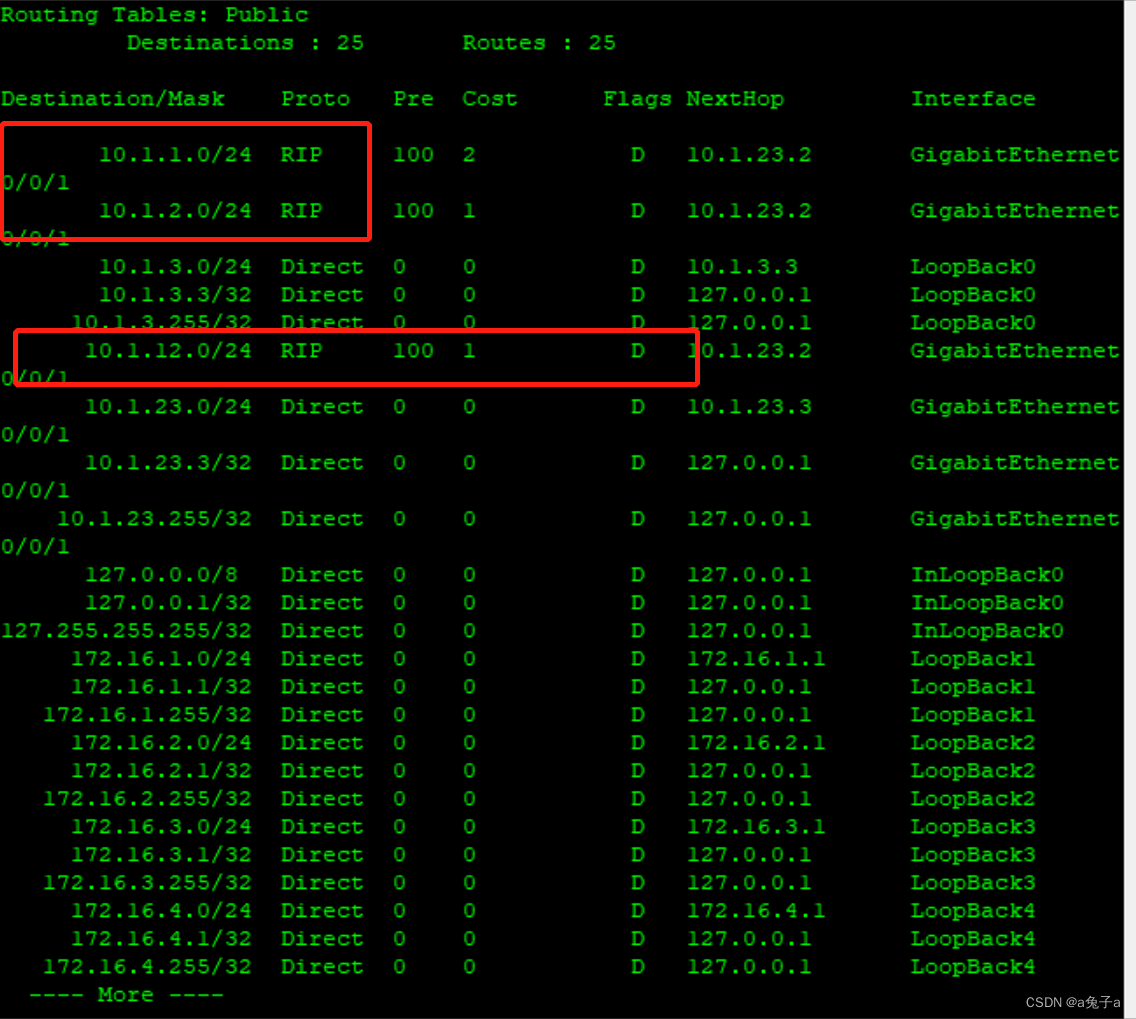

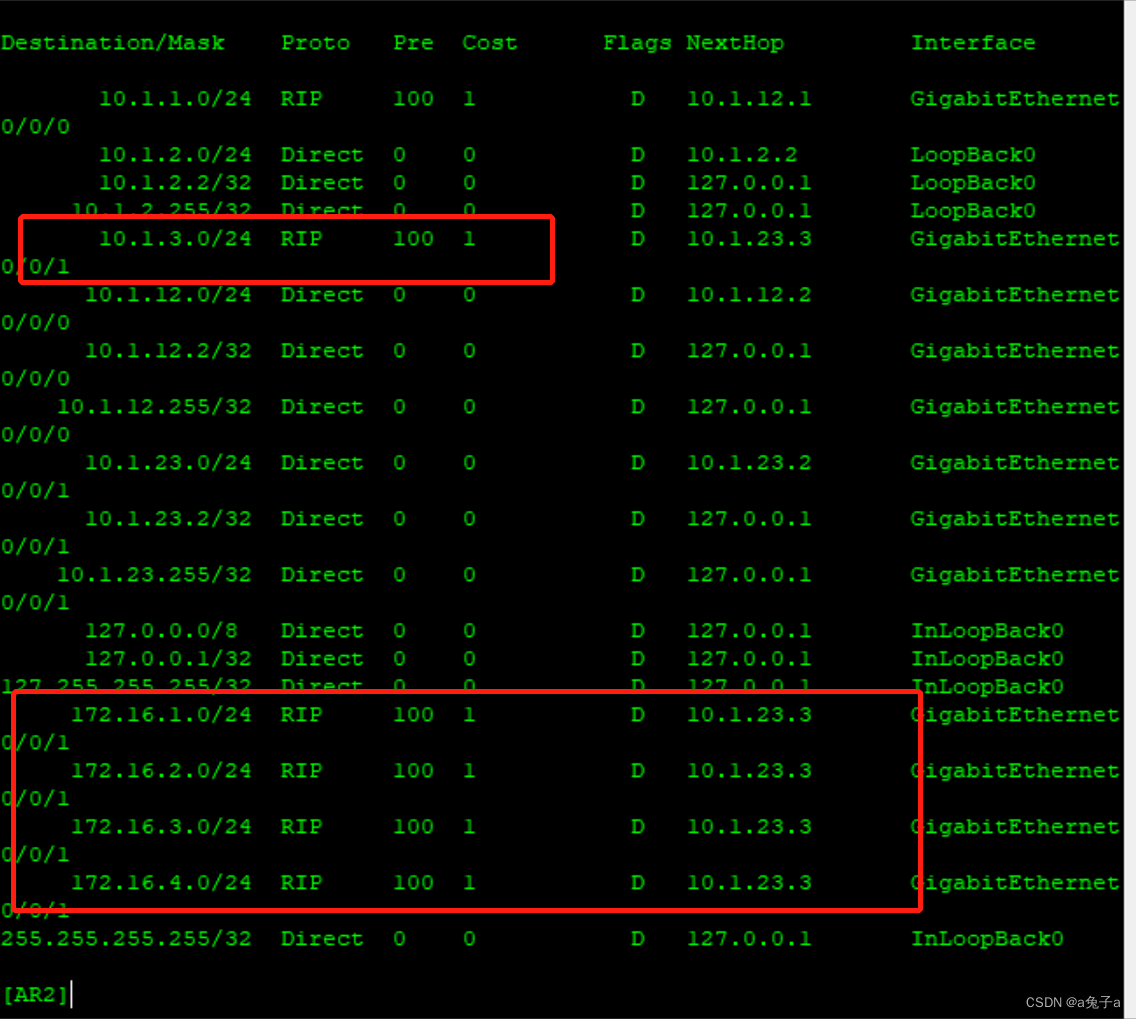

在R1查看路由表是否已经学习到对应的IP

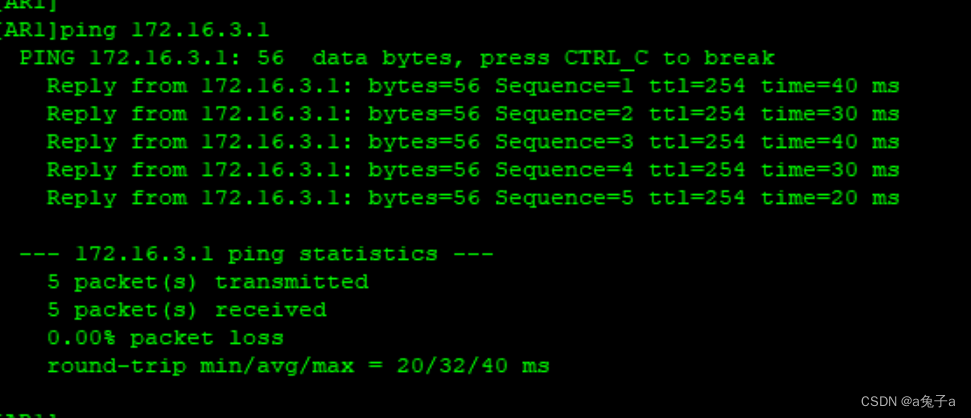

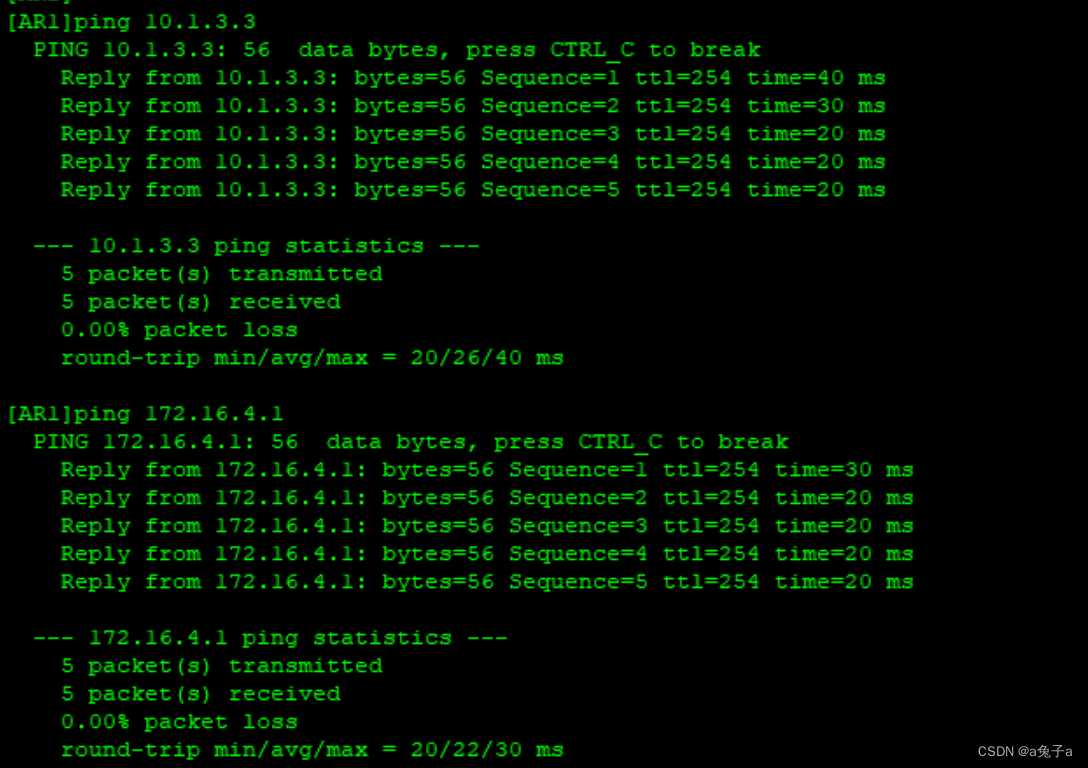

         上面截图看出已经学习到RIP的172.16段IP，再R1测试ping到R3的172.16.xx.xx

        已经可以ping通，证明目前链路已经正常

 在R2 上配置RIP 手动路由汇总

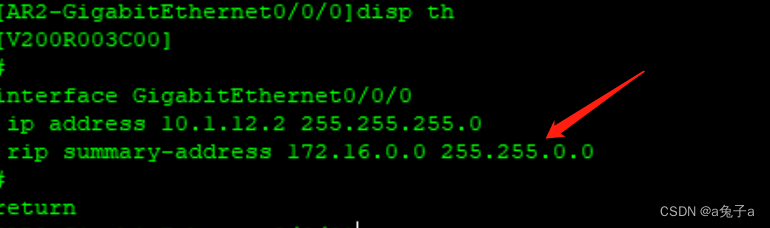

        在R2的G0/0/0接口执行rip summary-address命令，配置RIP路由汇总。四条路由172.16.0.0/24、172.16.1.0/24、172.16.2.0/24和172.16.3.0/24汇总成了一条172.16.0.0/16。

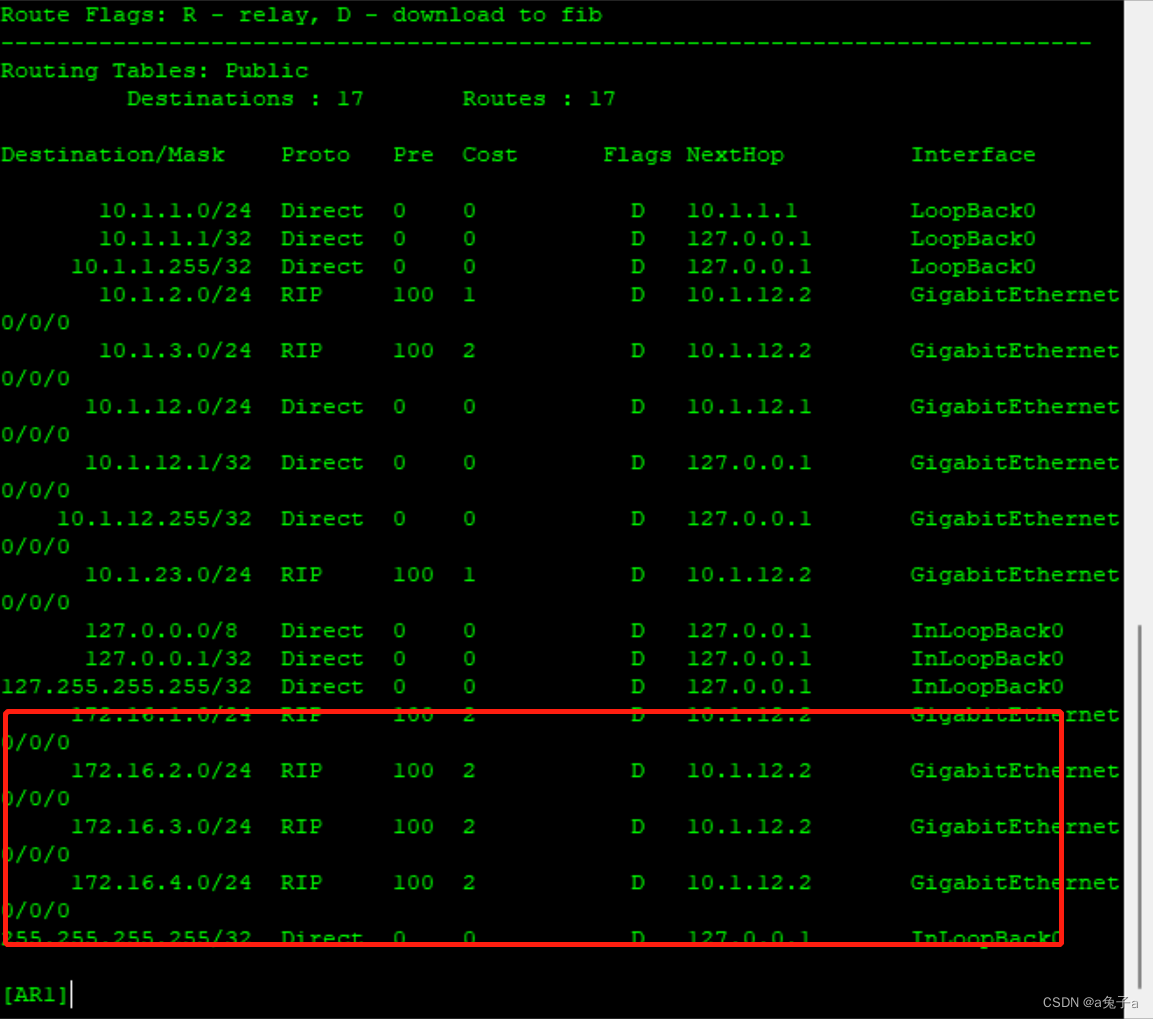

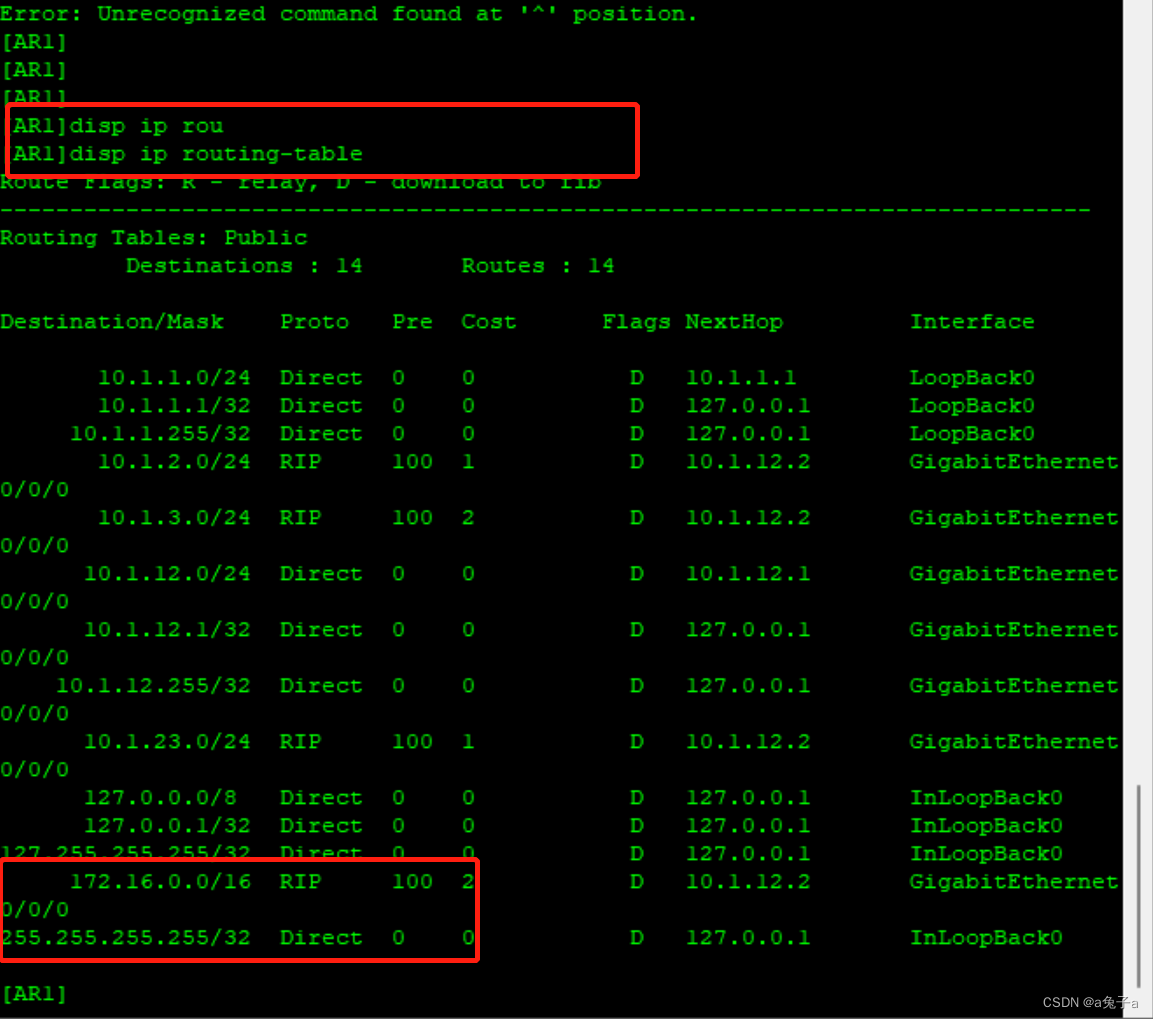

  输入该命令后查看路由表是否已经汇聚好了路由



再测试R1到网段172.16.0.0的连通性。

        上述信息表明，路由汇总减小了路由表的规模，而且并不影响网络的连通性。

配置RIP 认证

        在R1和R2间配置明文认证，在R2和R3间配置MD5认证。认证密码均为“rabbit”     (需要在接口配置）

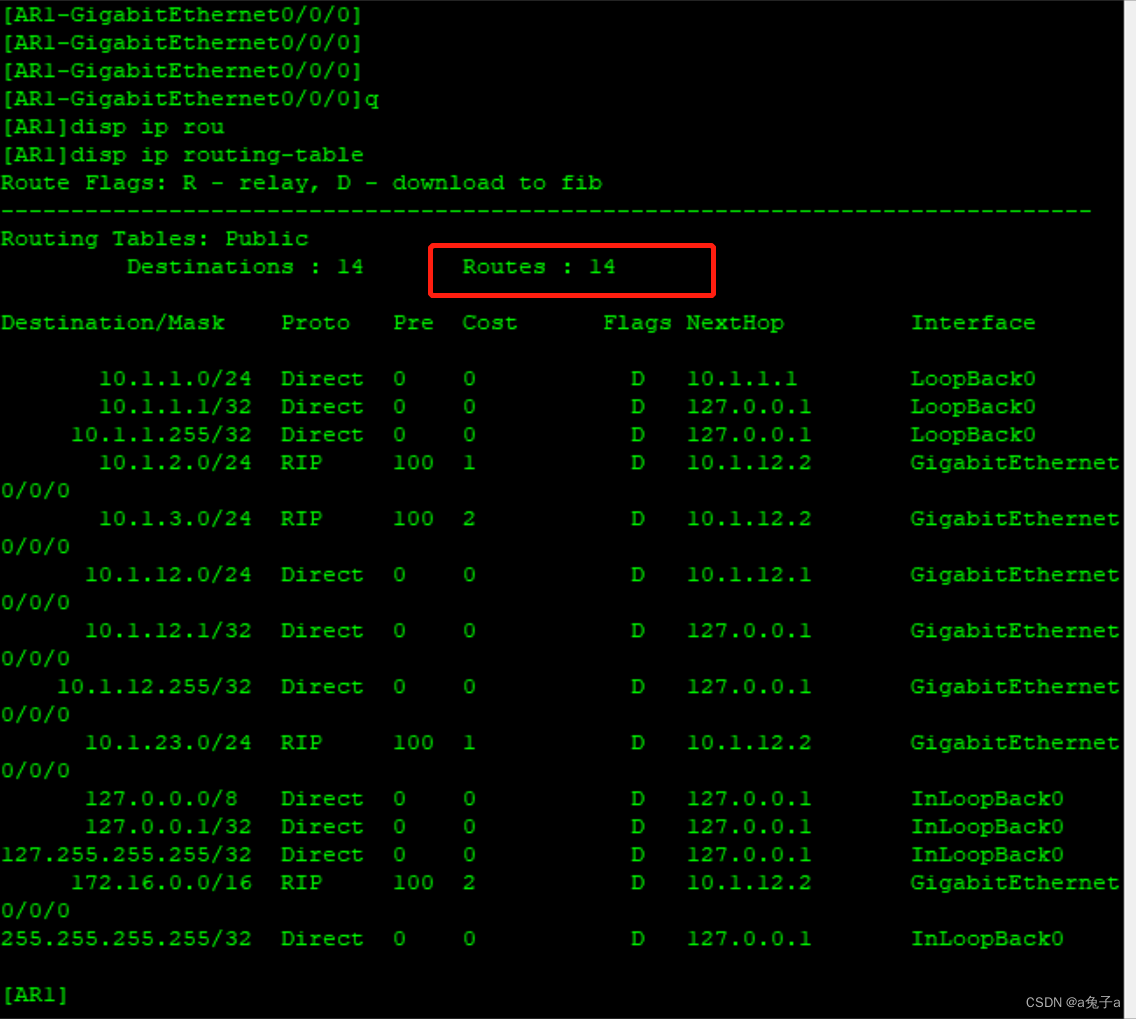

配置完成后，验证路由是否受到了影响。







 上路由表截图可以发现无异常，可以正常使用：再从R1-R3的ping测试

无异常

RIPv2 认证失败时故障排除

        在R2的G0/0/0接口将认证密码修改为“rabbit2”



然后查看R1的路由表：

        由于R1与R2之间的RIP认证密码不匹配，所以R1收不到从R2发来的任何RIP路由信息。

        在R2的G0/0/0接口将认证密码恢复为“rabbit”。

、

        恢复后再查看R1的路由表

 截图可见，路由已经恢复

明文认证。

        在R2的G0/0/1接口将认证模式修改为明文认证。



        使用命令清除R3在密码错误之前从R2学到的路由信息。改命令需要在用户视图查看，非配置视图，所以需要先退出）

reset ip routing-table statistics protocol rip

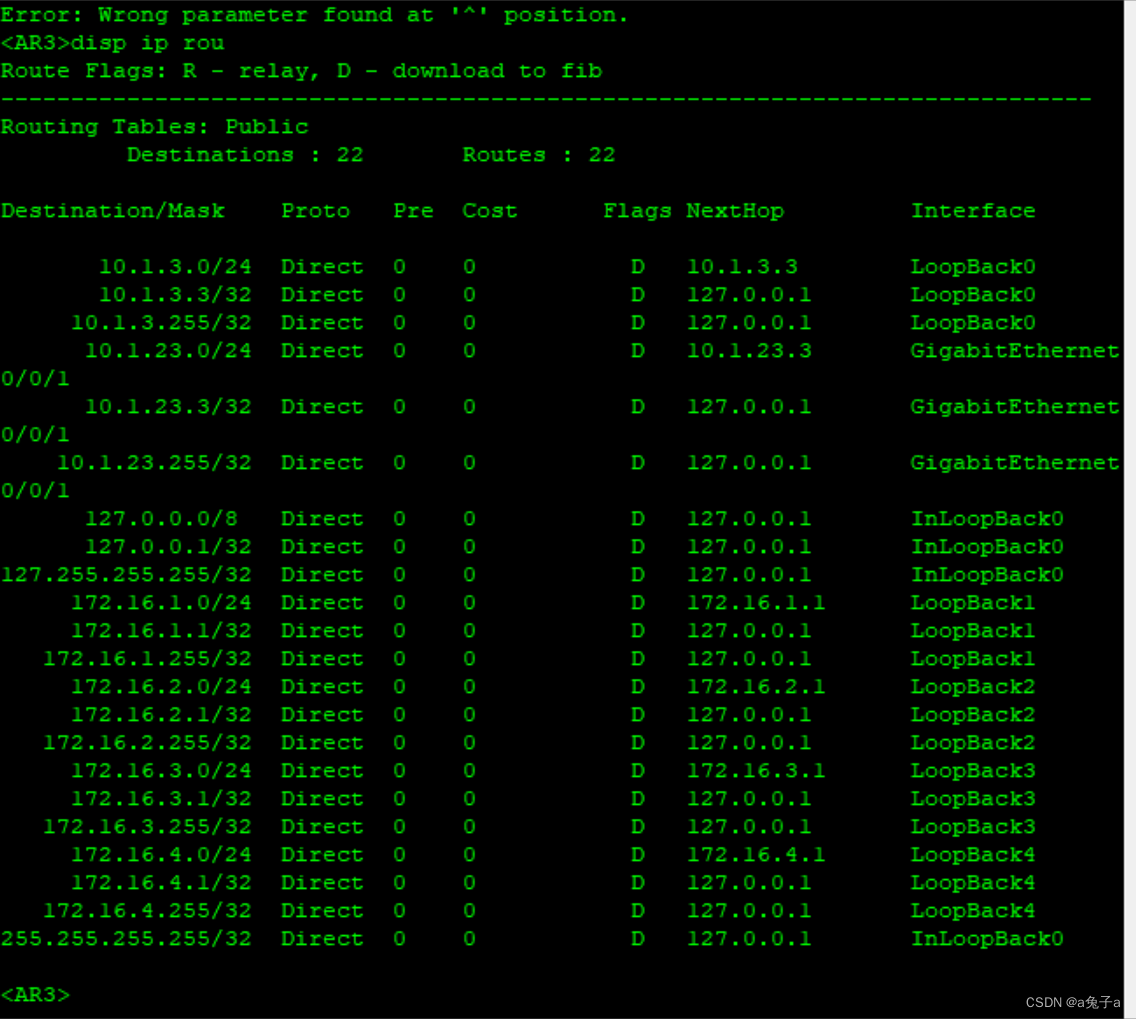

 查看R3的路由表。

        由于R2和R3使用不同的RIP认证模式，R3无法接收R2发布的RIP路由。

        在R2的G0/0/1接口将认证模式恢复为MD5。

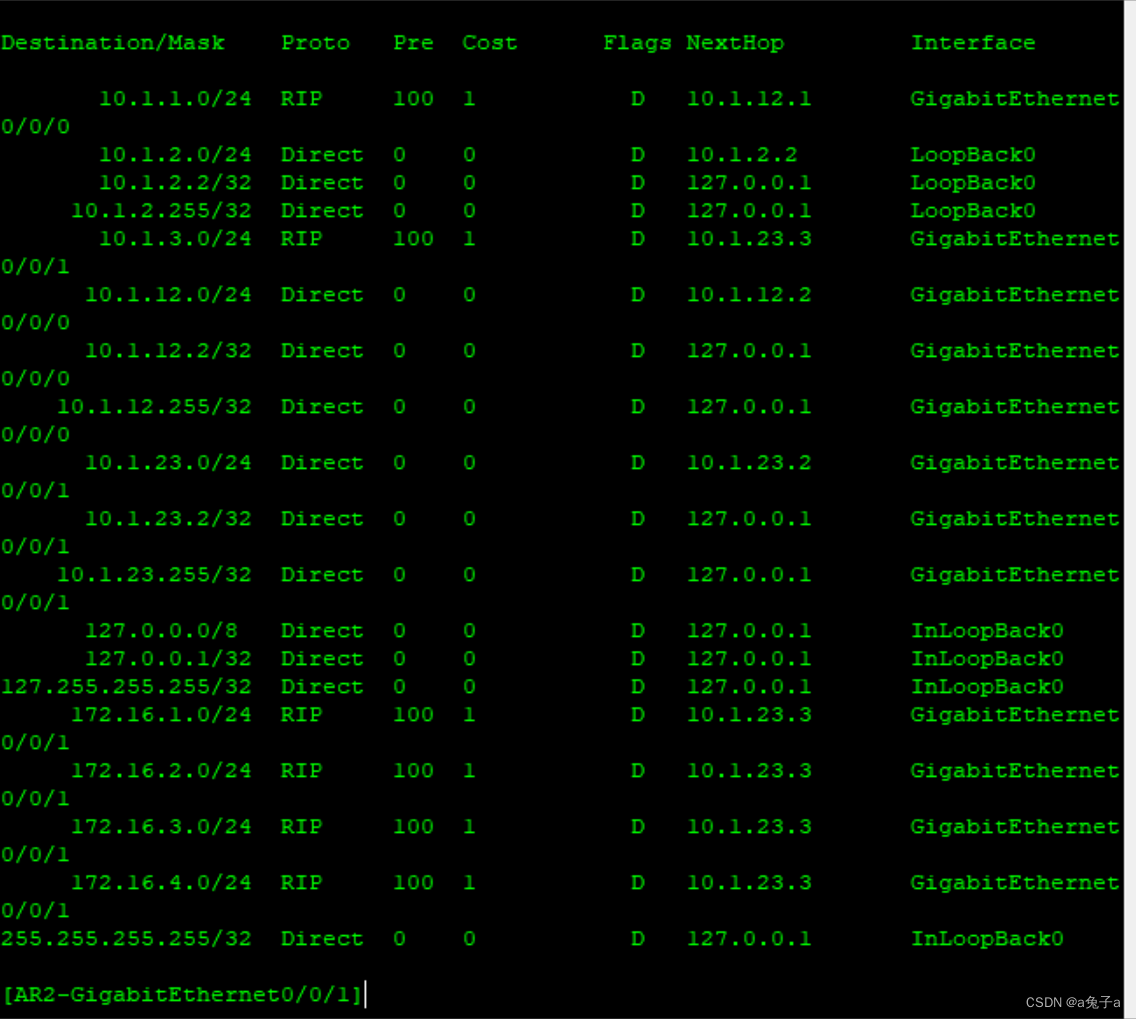

马上查看R1、R2、R3路由表





 以上可发现路由已经正常使用（验证R1、R2和R3的路由表中的路由条目是否已经恢复。注意，由于RIP是周期更新，因此可能需要稍等片刻才能恢复。）

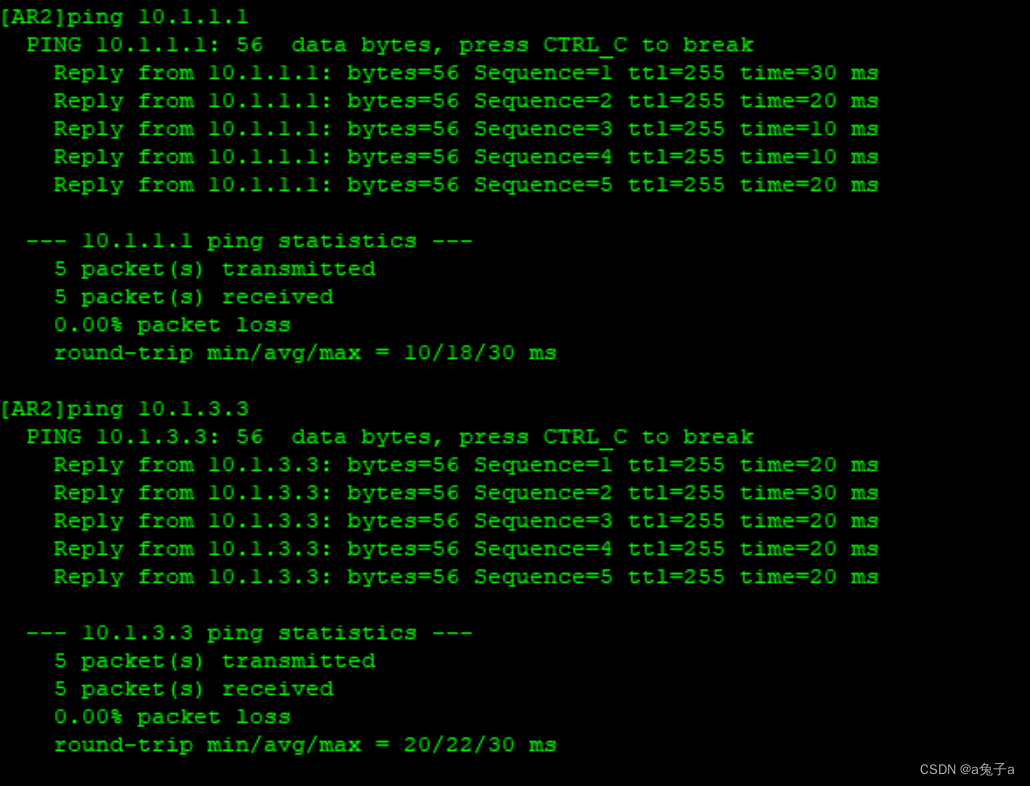

ping测试：

R1-R2、R1-R3

 R2-R1、R2-R3

R3-R2、R3-R2



完成、、

这篇就到这里了；使用到的命令，我将粘贴在后面并带上注释，有问题随时交流；之前已经出现过的命令将不再重新附带和注释；只添加新的。

来自一个不懂技术的兔子

新的命令合集

rip authentication-mode simple     //这个命令是用来配置RIP协议的简单认证模式，配置的密码在命令后添加；


rip authentication-mode md5     //RIP的MD5认证。配置的密码在命令后添加


rip summary-address ip-address mask      //这个命令是用来配置RIP协议的汇总地址，其中，ip-address是要汇总的地址，mask是该地址的子网掩码。该命令将会把指定的地址范围内的路由信息进行汇总，以节省路由表的空间。请注意，汇总地址必须是在RIP协议中已知的地址，否则该命令将不会生效。


reset ip routing-table statistics protocol rip     //这个命令是用来清除RIP协议的路由表统计信息


延伸的汇总：
undo rip summary-address ip-address mask   //删除汇总地址会导致路由表重新计算


reset ip routing-table statistics interface interface-name protocol rip    //清除特定接口的路由表统计信息
