一、传统汽车保险丝盒

1、概述

电气盒是用于提供车辆电源分配和回路保护的电气枢纽。电气盒能简化线束的安装和整车的装配过程，改善系统的整体质量水平，降低成本和减少散乱。

一般传统电气盒分为PFB（预保险丝盒），UEC（发动机舱电气盒，欧洲也称为EJB），IEC（仪表舱电气盒，欧洲也称为PJB），REC（后电气盒，使用比较少，为适应现在电子功能比较多，或者考虑车身后部用线比较长而增加的盒子）。

在这里插入图片描述

2、应用电气盒的好处

①减少了传统的合点数量，减少了回路数

②减少了线对线连接器的使用，一个电气盒可以匹配来自不同线束的连接器

③减少了合点（Splice）等线束的手工生产过程，减少了人工，也有利于提高质量

在这里插入图片描述

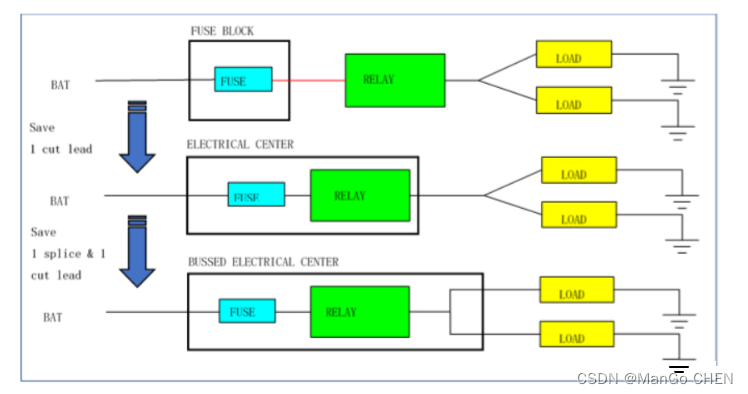

电气盒有利于减少合点数和电路数

在这里插入图片描述

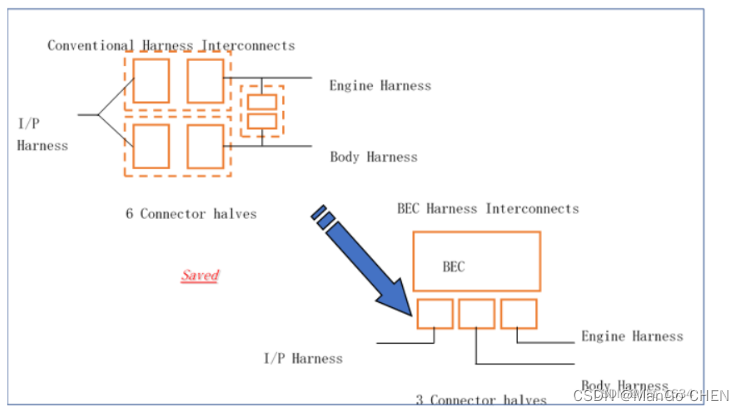

电气盒有利于减少连接器数量

3、电气盒的发展过程：五代电气盒

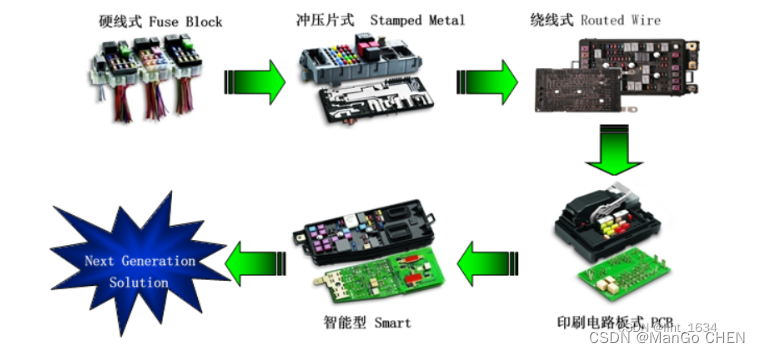

五代电气盒发展过程：硬线式->冲压片式->绕线式（被市场逐渐淘汰）->PCB式（特斯拉E-Fuse的前身，某福为特斯拉设计的第一代电气盒，后特斯拉自主设计E-Fuse）->智能型（如使用Mosfet、Efuse、Eswitch等智能盒子E-Fuse）

在这里插入图片描述

二、智能保险丝盒Efuse的应用

1、概述

基于博世对电子电器架构的分级，在后期的域融合方面，会跟特斯拉一样，将整车上的执行器，按照就近原则，对车上的ECU进行极大的改革，一方面极大的节省线束，实现成本的下降，另一方面线束的减少对于车辆的减重有很大的帮助（偶然有一次了解到一个B级车的白车身，没记错的话也就两三百公斤，而整车上的线束总重量，也差不多是这么重），同样有利于提高电动车的续航。

2、E-Fuse的应用场景

E-Fuse的应用场景是怎么样的呢？说到这个就得从电气的架构开始说起。

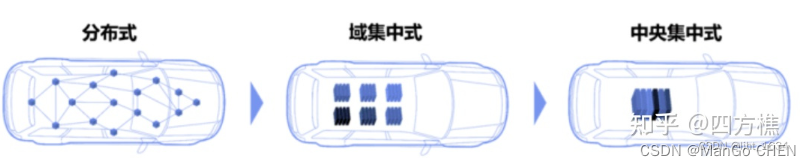

针对很早很早以前博世的一张对电子电气分类的这张图，从分布式，到域集中式，到现在的中央集中式——第三阶段，也就是现在目前各种解决方案中推广的比较多的。包括大众的MEB平台的E3架构，宝马iNEXT车型的三域架构方案，华为的CC架构，伟世通的三域EEA方案，这都是目前比较主流的架构。
在这里插入图片描述

三域控主要就是包含以下三个域，分别是：车控域控制器（VDC，VehicleDomain Controller）、智能驾驶域控制器（ADC，ADASAD Domain Controller）、智能座舱域控制器（CDC，Cockpit Domain Controller）。
在这里插入图片描述

1）大众的MEB平台

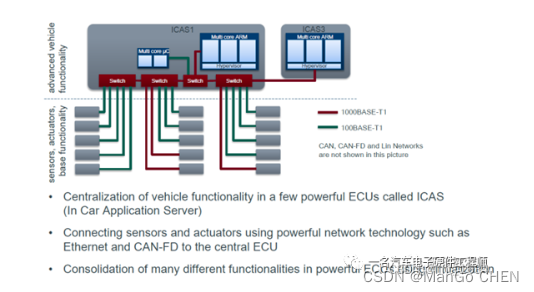

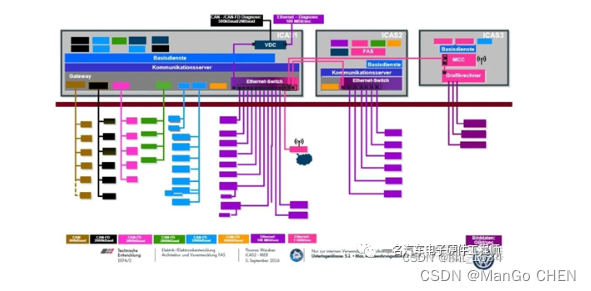

对于大众MEB平台，其三域控的方案中包含：车辆控制服务器ICAS1、智能驾驶服务器ICAS2和信息娱乐服务器ICAS3。大众的中央域控制器集成了Switch的功能，这个Switch就有点像充当网络管理的角色，在目前的电子电气网络拓扑中，唤醒一个节点可以通过硬线或者网络管理报文，如果通过Switch，在所有策略都集中到域控中来执行的时候，通过Switch可以让子节点在需要它的时候再让它唤醒。另外一个方面，子节点的电源直接从中央域控过来，能够省掉之前绕去前舱的继电器盒再回来这么一圈的线束长度，能够极大的缩减线束的成本。

在这里插入图片描述

2）华为的CC架构

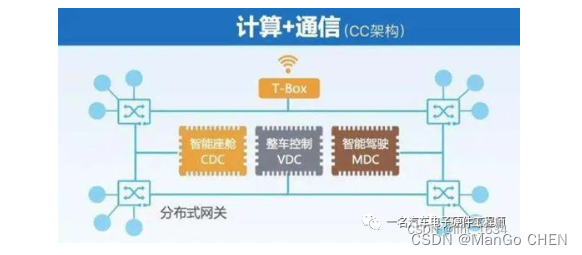

华为在上海车展上火了一把，火的是极狐汽车，但是我不知道极狐是什么电子电气架构。但目前华为也是三域控，包括VDC、CDC、MDC三个中央域，下面带四个区域控制器。四个区域控制器按照就近原则接入整车的控制节点，这种方式的中央域控与其他的三域控方案都类似，就是把整车控制，智能座舱，智能驾驶分开控制。

而其四个区域控制器则作为执行节点，为就近的节点进行控制，或者电源管理。

在这里插入图片描述

3）伟世通的三域方案

伟世通的三域控方案与华为的类似，也是分为整车控制、智能座舱、智能驾驶这三个，但是对于华为的高度集成4区域控制器方案，伟世通做了一些区别，二是有7个区域控制。

在这里插入图片描述

3、E-Fuse的应用案例

除了大众的MEB平台将所有的节点都交给中央域的控制来执行之外，其余的域控方案目前还暂时没有这么的激进，而是仍然将附件的控制独立出来，交给了区域控制器来执行，并且通过区域控制器来对子节点进行电源的管理。也就是通过E-Fuse来实现电源的供给与切断。不同的附件以及执行器按照就近原则放在不同的zone控制器下面来进行控制，通过zone控制器来对下一级的ECU电源进行管理，这就是E-Fuse的使用环境了。

下图就是一个比较典型的区域控制器的拓扑框图，其主要功能包括网关，因此能看到集成了大量的通讯节点，包括CAN、LIN、以太网。最重要的是通过E-Fuse来实现对子节点的电源管理。

在这里插入图片描述

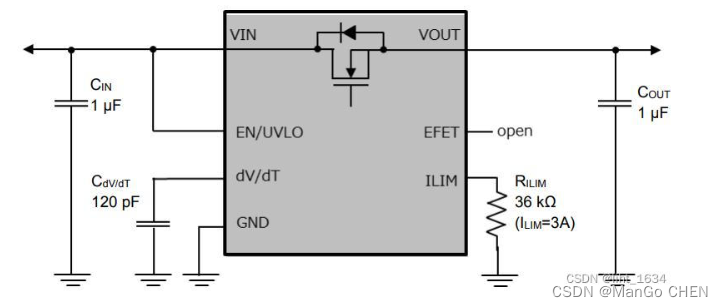

E-Fuse与一般的高边驱动非常类似，通过对12V电源的控制，来输出12V给到下一级的用电器。以东芝的一款产品为例，它较为典型的一种应用电路如下图所示：

在这里插入图片描述

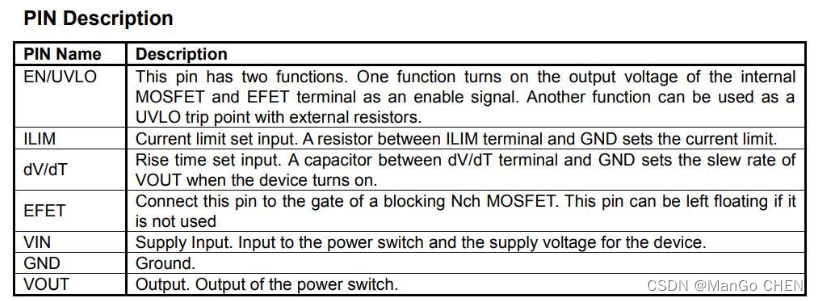

其相对应的管脚定义如下表所示，这些都是从datasheet里面搬运过来的。

在这里插入图片描述

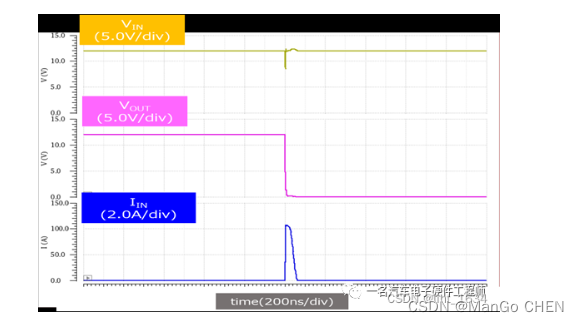

ILIM这个管脚是类似于定制E-Fuse的最大电流，在TCKE812NA这款E-Fuse中，通过一个下拉电阻来限定通过fuse的最大电流，计算公式如下，在参考电路里面，最大电流的选择需要根据线束来选择，假设选择AWG24的线束，那最大电流就是0.9A左右，根据要求计算出相当的电阻值。
