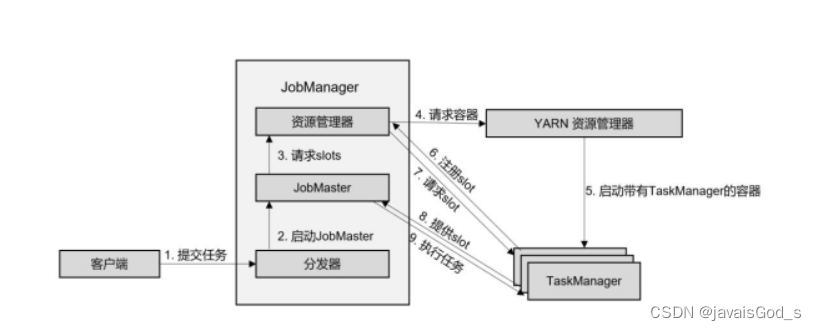

抽象流程

抽象级别：不管是什么模式，大体上就是上面这个流程。

1. 任务提交给分发器
2. 分发器把任务提交给JobManager上的JobMaster组件
3. JobMaster收到任务之后，就会想JobManager上的ResourceManager去请求Slot
4. JobManager上的ResourceManager会提供给JobMaster相应的Slot
5. JobMaster把任务调度到具体的TaskManager上去执行
6. 等待执行结果



Standalone模式下的任务提交

1. 客户端把任务提交给Dispacher（分发器）
2. 分发器启动JobMaster，并把任务提交给JobMaster
3. JobMaster收到任务之后，会想JobManager的ResourceManager组件去请求资源
4. JObManager的ResourceManager收到请求后，直接向TaskManager去请求相应的资源
5. TaskManager会向JobMaster提供相应的资源
6. JobMaster把任务调度到TaskManager去执行



Yarn-session模式下的任务提交

Session模式提交分2步：

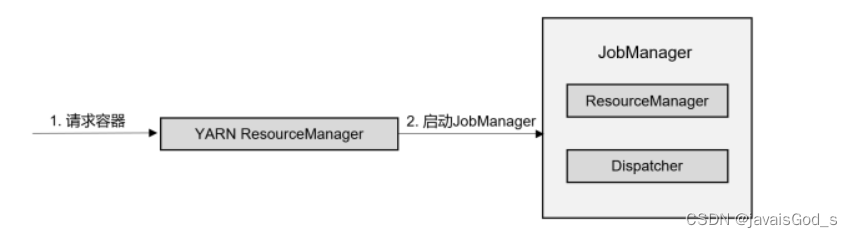

• 启动yarn-session

1. yarn-session.sh脚本向Yarn的ResourceManager请求Container（容器），这个容器就是ApplicationMaster
2. Yarn的ResourceManager收到请求后，就会启动JobManager，这个AppMaster就包含了Flink的JobManager（主节点）
3. JobManager这个角色，就会启动Dispacher和ResourceManager，这里没有TaskManager和JobMaster

•  提交任务

1. 客户端提交任务到Dispacher（分发器）
2. 分发器就会启动JobMaster
3. JobMaster会向JobManager的ResourceManager请求资源
4. JobManager的ResourceManager没有资源，因此向Yarn的ResourceManager申请资源
5. Yarn的ResourceManager收到请求后，就会启动Container（容器），这个容器就包含了TaskManager角色
6. TaskManager启动后就会向JobManager的ResourceManager注册资源，同时也会向JobMaster提供资源
7. JobMaster收到资源后，就会把任务调度给Container去执行，因为Container包含了TaskManager，因此任务会顺利执行完成
8. 任务执行完之后，Container就会销毁（TaskManager就被销毁了），集群又恢复到第一步的状态



per-job模式下的任务提交

和per-job模式下的任务提交类似。

1. 客户端提交任务到Yarn集群
2. Yarn的ResourceManager收到任务请求后，会启动Container（容器），也就是AppMaster。这里包含了JobManager（Flink的主角色，这个JobManager没有Dispacher，但是有JobMaster和ResourceManager）
3. JobManager里的JobMaster向JobManager里的ResourceManager请求资源
4. JobManager的ResourceManager没有资源，因此会向Yarn去申请资源
5. Yarn的ResourceManager收到请求后，会额外启动Container（容器），启动的容器就会带有TaskManager（Flink的从角色）
6. Container会反向注册到AppMaster，告诉AppMaster自己的资源情况
7. Container会把资源提供给AppMaster（JobManager的JobMaster）
8. JobMaster会把任务具体地调度给Container去执行（TaskManager）
9. 任务执行完之后，Container（TaskManager）会被AppMaster销毁，最终，AppMaster也会销毁。
