NIC DMA

DMA（Direct Memory Access，直接内存访问）是一种硬件实现的外设 I/O 技术。

在 DMA 技术出现之前，NIC 和 CPU 之间的 Frames（二层数据帧）收发依赖 CPU 先从 NIC Rx/Tx Queue 逐个 Copy 到 Kernel Space 内存空间，然后再从 Kernel Space 中 Copy 到 Application 的 User Space 中。每个 Frames 的读/写都需要单向的两次 CPU Copy，非常消耗资源。

DMA 技术出现后，NIC 增加了 DMA Controller 功能模块，并将 NIC Rx/Tx Queue 与 Main Memory 中的 ZONE_DMA 建立映射关系。当 Frames 进入 NIC Rx/Tx Queue 之后，DMA Controller 就会将这些 Frames 通过 DMA Copy 的方式存放到 ZONE_DMA 中，期间完全不需要 CPU 的参与。同时因为 Kernel Space 和 ZONE_DMA 是直接物理映射的关系，所以 Kernel Space 可以直接访问这些 Frames。

如此的，通过引入 DMA 技术，在 CPU 读/写报文的单向处理中，就减少了一次 CPU Copy 的工作负载。

在 32bit Linux 中，ZONE_DMA 默认只有 16MB；而在 64bit Linux 中，ZONE_DMA 默认可以有 4GB，得到了非常大的提升。

Kernel 中的 sk_buff 与 sk_buffer

sk_buff 结构体是 Kernel 定义的一个用于描述 Frame 的数据结构。而 sk_buffer 的本质就是从 ZOME_DMA 中划分给某一个 NIC 的用于存放 sk_buff 实例的内存空间，sk_buffer 会在 NIC Driver 初始化的流程中分配。

当 Frame 到达 NIC 后，DMA Controller 就会将 Frame 的数据 Copy 到 sk_buffer 中的 sk_buff 实例，以此来完成 Frame => sk_buff 数据格式的封装。在后续的流程中，sk_buff 还会被从 ZONE_DMA Copy 到 Kernel Socket Receive Buffer 中，等待 Application 接收。

struct igb_ring {
...
	union {
...
		/* RX */
		struct {
			struct sk_buff *skb;
			struct igb_rx_queue_stats rx_stats;
			struct u64_stats_sync rx_syncp;
		};
...
}

sk_buff 的结构体定义如下图所示，它包含了一个 Frame 的 Interface（网络接口）、Protocol（协议类型）、Headers（协议头）指针、Data（业务数据）指针等信息。

值得留意的是，在 Kernel 中，一个 Frame 的 Headers 和 Payload 可能是分开存放到不同内存块种的。有以下几点原因：

1. 两者具有不同的特征和用途：Headers 包含了网络协议的元数据信息，而 Payload 包含了 Application 的业务信息。
2. 两者具有不同的大小和格式：Headers 的格式通常是标准的，而且数据量比 Payload 小的多。
3. 两者具有不同的处理逻辑：Headers 需要被快速识别、分析和校验，而 Payload 则需要被快速的传输和存储。

分开存储和处理的方式，可以有效提高网络传输的效率和可靠性。

同时，sk_buff 是一个双向链表数据结构，支持链表操作。

Kernel 中的 Rx/Tx Ring

sk_buffer 是 Kernel 用于实际存储 sk_buff 的内存空间，而 Rx/Tx Ring 则是 Kernel 用于管理和使用 sk_buffer 内存空间的数据结构。在很多材料中会将 sk_buffer 和 Ring 统称为 Ring Buffer，但实际上两者间有本质的区别。

Ring 是高性能数据包处理场景中常见的一种数据结构，本质是一个首尾相连的 Queue。相较于传统的 FIFO Queue 数据结构，Ring Queue 可以避免频繁的内存分配和数据复制，从而提高传输效率。此外还具有缓存友好、易于并行处理等优势。

Kernel 将 sk_buffer 内存空间设计成一个首尾相连的 Ring。

但需要注意的是，在高速网络环境中，如果 CPU/Driver 的处理能力低于 NIC 带宽，那么 sk_buffer 空间就会溢满，NIC Rx Queue 中 Frames 就会堆积，直到 NIC Rx Queue 也溢满后，NIC 就会开始丢包。所以 CPU/Driver 的报文处理能力，和 NIC 的带宽往往需要匹配得上。

另外还需要注意的是，Rx/Tx Ring 中存储的是 sk_buff 的 Descriptor，而不是 sk_buff 本身，本质是一个指针，指向存储 sk_buff 的 sk_buffer 物理地址。所以 Ring 上的一个节点，又称为一个 Packet Descriptor。

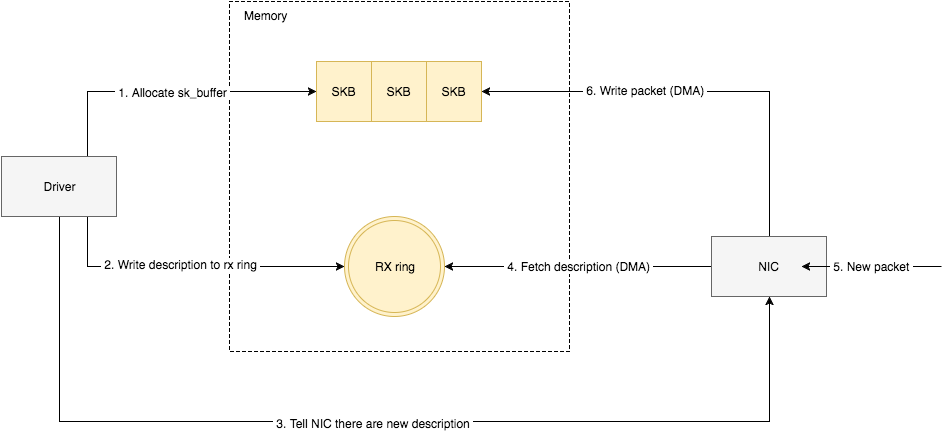

Packet Descriptor 有 Ready 和 Used 这 2 种状态。初始时 Descriptor 指向一个预先分配好且是空的 sk_buff 空间，处在 Ready 状态。当有 Frame 到达时，DMA Controller 从 Rx Ring 中按顺序找到下一个 Ready 的 Descriptor，将 Frame 的数据 Copy 到该 Descriptor 指向的 sk_buff 空间中，最后标记为 Used 状态。

Buffer Descriptor Table

Rx/Tx Ring 的具体实现为一张 Buffer Descriptor Table（BDT）。

BDT 是一个 Table 数据结构，拥有多个 Entries，每条 Entry 都对应了 Rx/Tx Ring 中的一个 Rx/Tx Desc，它们记录了存放 sk_buff 的入口地址、长度以及状态标志位。

• 收包时：DMA Controller 搜索 Rx BDT，取出空闲的 DB Entry，将 Frame 存放到 Entry 指向的 sk_buff，修改 Entry 为 Ready。然后 DBT 指针下移一项。
• 发包时：DMA Controller 搜索 Tx BDT，取出状态为 Ready 的 DB Entry 所指向的 sk_buff 并转化为 Frame 发送出去。然后 DBT 指针下移一项。

中断收包机制

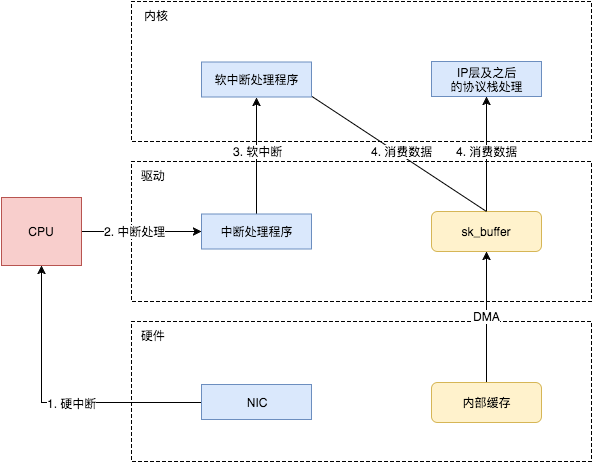

• 硬中断（HW Interrupt）：是一种 NIC 和 CPU 之间的通信机制，由 NIC 发出，让 CPU 能够及时掌握 NIC 发生的事件，并视乎于中断的类型来决定是否放下当前任务，尽快处理紧急的事件，例如：Frames 的到达。硬件中断的本质是一个 IRQ（中断请求信号）电信号。Kernel 为每个 NIC 分配了一个专属的 HW IRQ Number，以此来区分发出硬中断的设备类型。IRQ Number 又会映射到 Kernel ISR（中断服务路由列表）中的一个中断处理程序（通常由 NIC Driver 提供）。

• 软中断（SW Interrupt）：同样具有由 NIC Driver 提供的软件中断处理程序，例如：收包处理函数。硬件中断处理程序只会处理关键性的、短时间内可以处理完的工作，剩余耗时较长工作，就交由软中断处理函数慢慢完成。

值得注意的是，硬中断是 Kernel 调度优先级最高的任务类型之一，会进行抢占式调度，所以硬中断通常都伴随着任务切换，即：将 CPU 当前的任务切换到中断处理程序的上下文。

一次中断处理，首先需要将 CPU 的状态寄存器数据保存到虚拟内存空间中的堆栈，然后运行中断服务程序，最后再将状态寄存器数据从堆栈中夹在到 CPU。整个过程需要至少 300 个 CPU 时钟周期。并且在多核处理器计算平台中，每个 Core 都有可能执行硬件中断处理程序，所以还存在着跨 Core 处理要面对的 Cache 一致性流量的问题。

可见，大量的中断处理，尤其是硬件中断处理会非常消耗 CPU 资源。

NAPI 收包机制

为了解决中断收包机制效率低下的问题，Kernel 提出了 NAPI（New API）收包机制。

NAPI（New API）是一种 “中断 + 轮训” 收包机制，在高速网络场景中，只需要一次中断后，再通过轮询的方式进行收包，避免了多次中断的情况。相较于传统的单一中断（硬中断 + 软中断）收包的方式效率更高。

NAPI 的工作流程如下：

0. NIC Driver 在初始化流程中，就会注册 NAPI 收包机制所必须的 poll() 轮询函数到 ksoftirqd（软中断处理）内核线程。
1. Frame 到达 NIC；
2. DMA Controller 写入 sk_buff；
3. NIC Controller 发起硬中断，进入 NIC Driver 的 napi_schedule() 硬中断处理函数，然后将一个 napi_struct 结构体加入到 poll_queue（NAPI 软中断队列）中。此时 NIC Controller 立即禁用了硬中断，开始切换到 NAPI “轮训“ 收包工作模式。
4. 再进入 raise_softirq_irqoff(NET_RX_SOFTIRQ) 软中断处理程序，唤醒 NAPI 子系统，新建 ksoftirqd 内核线程。
5. ksoftirqd 线程调用 NIC Driver 注册的 poll() 函数。
6. poll() 调用 netif_receive_skb() 开始从 sk_buffer 内存空间中读取 sk_buff，并将它传递给 TCP/IP 协议栈进行处理。
7. 直到一段时间内没有 Frame 到达为止，关闭 ksoftirqd 内核线程，NIC Controller 重新切换到 NAPI “中断” 收包工作模式。

在具体的实现中，poll() 会轮训检查 BDT Entries 的状态，如果发现当前 BDT 指针指向的 Entry Ready，则将该 Entry 对应的 sk_buff 取出来，并恢复该 Entry 的空闲状态。

可见，和传统方式相比，NAPI 一次中断就可以接收多个包，因此可以减少硬件中断的次数。

多队列网卡

在以往，一张 NIC 只会提供一组 Rx/Tx Queue，对应到一个 CPU 来进行处理。在多核时代，NIC 也相应的提供了 Multi-Queue 功能，可以将多个 Queue 通过硬中断绑定到不同的 CPU Cores 上处理。下面以 Intel 82575 为例。

• 在硬件层面：它拥有 4 组 Rx/Tx Queue，它们的硬中断分别绑定到 4 个 CPU core 上，并通过 RSS（Receive Side Scaling）技术实现负载均衡。RSS 技术通过 HASH Packet Header IP 4-tuple（srcIP、srcPort、dstIP、dstPort），将同一条 Flow 总是送到相同的队列，从而避免了报文乱序问题。


• 在软件层面：Linux Kernel v2.6.21 开始支持多队列网卡特性。在 NIC Driver 初始化流程中，Kernel 获悉 net_device 所支持的 Rx/Tx Queue 得数量。然后结合 CPU Cores 的数量，通过 Sum=Min(NIC Queue, CPU Core) 公式计算得出应该被激活 Sum 个 Queue，并申请 Sum 个硬中断号，分配给激活的每个队列。

如上图所示，当某个硬件队列收到 Frames 时，就触发相应的硬中断，收到中断的 CPU Core 就中断处理任务下发给该 Core 的 NET_RX_SOFTIRQ 实例处理（每个 Core 都有一个 NET_RX_SOFTIRQ 实例）。

在 NET_RX_SOFTIRQ 中调用 NAPI 的收包接口，将 Frames 收到具有多个 netdev_queue 的 net_device 结构体中。

NIC 有 2 种常见的硬中断类型：

1. MSI（Message Signaled Interrupts）是 PCI 规范的一个实现，可以突破 CPU 256 条 interrupt 的限制，使每个设备具有多个中断，多队列网卡驱动给每个硬件队列都申请了 MSI。

2. MSI-X 中断是比较推荐的方式，尤其是对于支持多队列的网卡。因为每个 RX 队列有独立的 MSI-X 中断，因此可以被不同的 CPU 处理。处理中断的 CPU 也是随后处理这个包的 CPU。这样的话，从网卡硬件中断的层面就可以设置让收到的包被不同的 CPU 处理。

查看 Ethernet Controller 信息。

$ lspci -vvv

内核协议栈收包/发包流程概览

• 收包流程：


• 发包流程：


• 收包流程：


• 发包流程：


内核协议栈收包流程详解

驱动程序层（数据链路层）

1. NIC Controller 接收到高低电信号，表示 Frame 到达。PHY 芯片首先将电信号转换为比特流，然后 MAC 芯片再将比特流转换为 Frame 格式并进行 CRC 校验，然后存入 Rx Queue。

2. DMA Controller 将 NIC Rx Queue 中的 Frame Copy 到 Kernel 的 Rx Ring 中的一个 Rx Desc 指向的 sk_buff 空间。

3. DMA Controller 更新相应的 BD Entry 状态为 Ready，并将 BDT 指针下移一项。

4. NIC Controller 给 CPU 的相关引脚上触发一个电压变化，触发硬中断。每个 IRQ（硬中断请求）都对应一个 IRQ Number，CPU 执行 IRQ Number 对应的硬中断处理程序。硬中断处理程序判断是否开启 NAPI。

5. 如果开启了 NAPI 模式，那么 NIC Driver 执行 napi_schedule() 硬中断处理函数，然后将一个 napi 结构体加入到 poll_queue（NAPI 软中断队列）中。此时 NIC Controller 立即禁用了硬中断，开始切换到 “NAPI 轮训“ 收包工作模式。

6. 再进入 raise_softirq_irqoff() 软中断处理程序，唤醒 NAPI 子系统，新建 ksoftirqd 内核线程。

7. ksoftirqd 线程调用 Net driver 注册的 linux/drivers/net/ethernet/intel/igb/igb_main.c poll() 函数。

/**
 *  igb_poll - NAPI Rx polling callback
 *  @napi: napi polling structure
 *  @budget: count of how many packets we should handle
 **/
static int igb_poll(struct napi_struct *napi, int budget)
{
...
	if (q_vector->tx.ring)
		clean_complete = igb_clean_tx_irq(q_vector, budget);

	if (q_vector->rx.ring) {
		int cleaned = igb_clean_rx_irq(q_vector, budget);
...
}

8. poll() 调用 linux/net/core/dev.c netif_receive_skb() 开始从 sk_buffer 内存空间中收包，并将它传递给 TCP/IP 网络协议栈进行处理。

/**
 *	netif_receive_skb - process receive buffer from network
 *	@skb: buffer to process
 *
 *	netif_receive_skb() is the main receive data processing function.
 *	It always succeeds. The buffer may be dropped during processing
 *	for congestion control or by the protocol layers.
 *
 *	This function may only be called from softirq context and interrupts
 *	should be enabled.
 *
 *	Return values (usually ignored):
 *	NET_RX_SUCCESS: no congestion
 *	NET_RX_DROP: packet was dropped
 */
int netif_receive_skb(struct sk_buff *skb)
{
	int ret;

	trace_netif_receive_skb_entry(skb);

	ret = netif_receive_skb_internal(skb);
	trace_netif_receive_skb_exit(ret);

	return ret;
}

9. 直到一段时间内没有 Frame 到达为止，关闭 ksoftirqd 内核线程，NIC Controller 重新切换到硬中断收包工作模式。

VLAN 协议族

Linux Bridge 子系统

网络协议层（L3 子系统）

1. NIC Driver 调用 netif_receive_skb() 将 sk_buff 从 sk_buffer 中取出并交给 TCP/IP 协议栈处理的过程中，首先会根据 sk_buff 内层 Header 的 Protocol Type 选择相应的处理函数，如果是 IP 协议，则调用 ip_rcv() 进行处理。

2. ip_rcv() 首先会解析 IP Header，根据 srcIP 和 dstIP 进入路由子系统处理流程。如果 dstIP 是本机地址，则根据内层 Header 的 Protocol Type 选择相应的传输层处理函数。UDP 对应 udp_rcv()、TCP 对应 tcp_rcv()、ICMP 对应 icmp_rcv()、IGMP 对应 igmp_rcv()。

ARP 子系统

IP 子系统

网络协议层（L4 子系统）

0. 在使用 socket() 创建一个 TCP Socket 之后，Socket 对应的 Sock 结构体会被注册到一个 tcp_prot 全局变量中，并以 tcp_port 作为 Index。

1. 当 tcp_rcv() 收到 sk_buff 之后，根据 TCP Header 中的 dstPort 字段索引到相应的 Sock。

2. 然后将 sk_buff 加入到该 Sock 的 receive_queue 成员所指向的 Socket Receive Buffer 缓冲队列中，等待 Application 通过 read() 等 SCI 来进行读取。

TCP 子系统

协议接口层（BSD Socket 层）

当 Application 调用 read() 来进行读取时：

1. 首先会根据 socket fd 查询 file inode，并从中得到相应的 Sock 结构体；
2. 然后从 Sock 结构体成员 recieve_queue 指向的 Socket Receive Buffer 发起一次 CPU Copy；
3. CPU 从用户模式转为内核模式，将数据包从 Kernel space Copy 到 User space。

收包流程总览

内核协议栈发包流程详解

以 UDP 数据报为例：

1. 协议接口层：BSD socket 层的 sock_write() 会调用 INET socket 层的 inet_wirte()。INET socket 层会调用具体传输层协议的 write 函数，该函数是通过调用本层的 inet_send() 来实现的，inet_send() 的 UDP 协议对应的函数为 udp_write()。

2. L4 子系统：udp_write() 调用本层的 udp_sendto() 完成功能。udp_sendto() 完成 sk_buff 结构体相应的设置和 Header 的填写后会调用 udp_send() 来发送数据。而在 udp_send() 中，最后会调用 ip_queue_xmit() 将数据包下放的网络层。

3. L3 子系统：函数 ip_queue_xmit() 的功能是将数据包进行一系列复杂的操作，比如是检查数据包是否需要分片，是否是多播等一系列检查，最后调用 dev_queue_xmit() 发送数据。

4. 驱动程序层：函数调用会调用具体设备提供的发送函数来发送数据包，e.g. hard_start_xmit(skb, dev)。具体设备的发送函数在协议栈初始化的时候已经设置了。
