Allegro上如何让飞线以方框形式显示

Allegro可以让飞线以方框形式显示，让走线评估更简单，尤其是电源和地，如下图
在这里插入图片描述

  1. 选择Edit-Property
    在这里插入图片描述

  2. Find选择Nets
    在这里插入图片描述

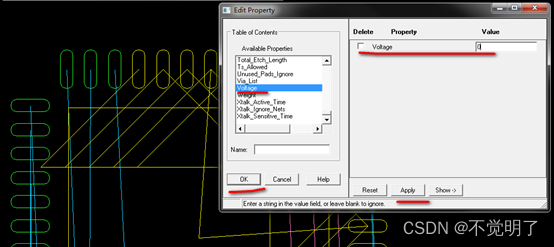

  3. 选择需要改成方框显示的网络，左边选择Voltage，Value里面输入任意一个数字，比如0或者1，apply
    在这里插入图片描述

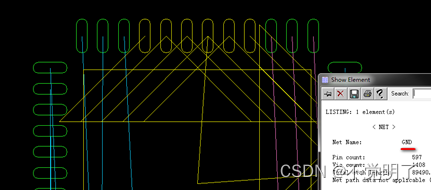

  4. 可以看到网络已经显示成了方框形式的了
    在这里插入图片描述

This section is describe what the function allegro have ,helpfully could let user know more about allegro
Allegro Design and Analysis includes design authoring
PCB layout an
