前言
本文介绍了设计滤波器的FPGA实现步骤，并结合杜勇老师的书籍中的并行FIR滤波器部分进行一步步实现硬件设计，对书中的架构做了复现以及解读，并进行了仿真验证。
并行FIR滤波器FPGA实现
FIR滤波器的结构形式时，介绍了直接型、级联型、频率取样型和快速卷积型4种。在FPGA实现时，最常用的是最简单的直接型结构。FPGA实现直接型结构的FIR滤波器，可以采用串行结构、并行结构等不同中的结构设计，上文根据书中提供的架构完成了串行 FIR滤波器的实现，本文沿用上文的基本代码结构，按照并行FIR滤波器的架构完成电路描述。
FIR滤波器需求
设计一个15阶（长度为16）的低通线性相位FIR滤波器，采用窗函数设计，截止频率为500 Hz，采样频率为2 000 Hz；采用FPGA实现并行结构的滤波器，系数的量化位数为12比特，输入数据位宽为12比特，输出数据位宽为29比特,系统时钟为16 kHz。
滤波器系数确定与量化
确定滤波器的结构后，就根据滤波器进行设计代码仿真，这里引用书中的仿真设计，并将滤波器参数系数量化。确定滤波器系数的方法有很多，可以使用MATLAB中丰富的函数实现，或者使用相关滤波器设计的软件工具，定制满足当前需求的窗函数的滤波器系数。具体量化系数确定可参考上文《数字信号处理-09-串行FIR滤波器MATLAB与FPGA实现》中的相关内容，或者参考杜勇老师的书中的内容。
硬件架构

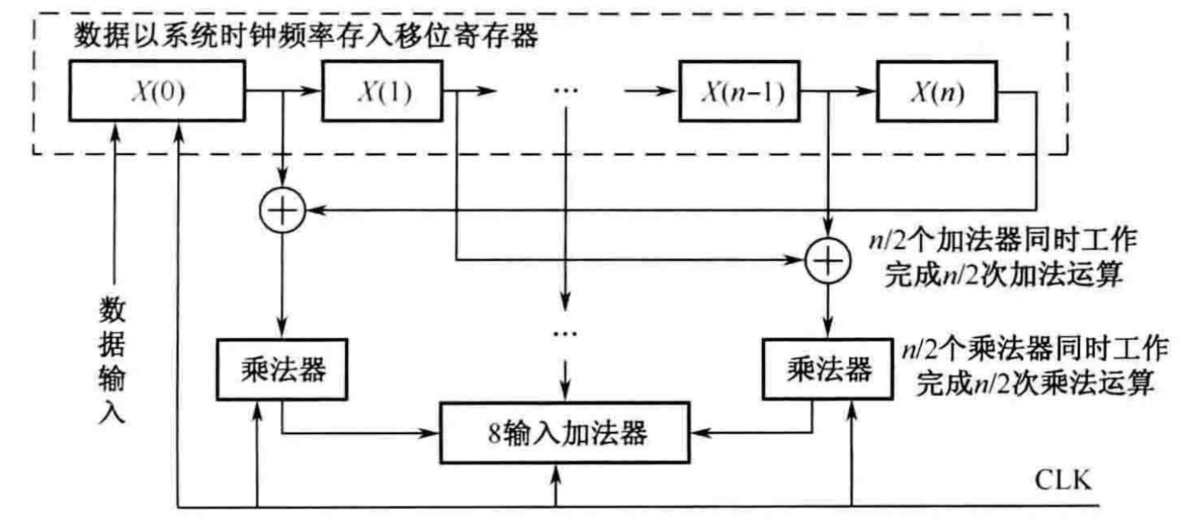

下图为杜勇老师的《数字滤波器的MATLAB与FPGA实现》实现的并行FIR滤波器的结构图。因为FIR滤波器参数对称，所以同时计算相应的对称结构的值，将对称系数的X(n)相加后，可调用8个乘法器，完成对滤波器的乘法运算，所以针对并行滤波器的架构数据的输入速率和时钟可以相同，每一个时钟周期流水输出一个滤波后的信号值。图中的8输入的加法器，可以替换成N/2；这样就得到了一个通用化的并行FIR滤波器结构图。
并行实现FIR滤波器，虽然浪费了加法器和乘法器的资源，但是提升了整个滤波器实现的性能，当滤波器的系数长度N增大时，数据的吞吐速率不变（暂且不考虑面积增大对性能的影响），但带来的坏处就是会用掉相应倍数的逻辑资源和运算资源，速度和面积本来就是鱼和熊掌的关系，在实际应用中应当做相应的权衡和割舍。
根据架构描述电路
根据杜勇老师书中提供的架构，对电路进行描述，同样沿用了前文的通用化的模板，后期可根据参数输入来适配不同滤波器长度的设计。

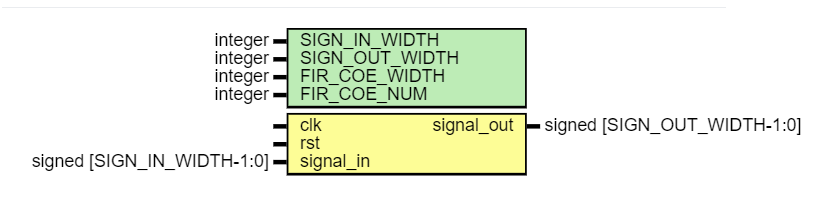

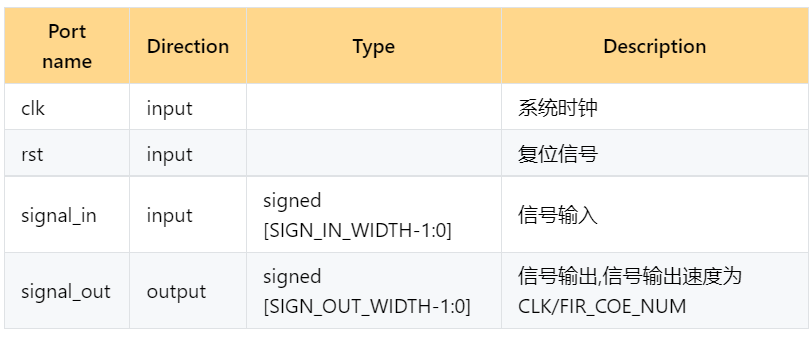

接口描述如下：

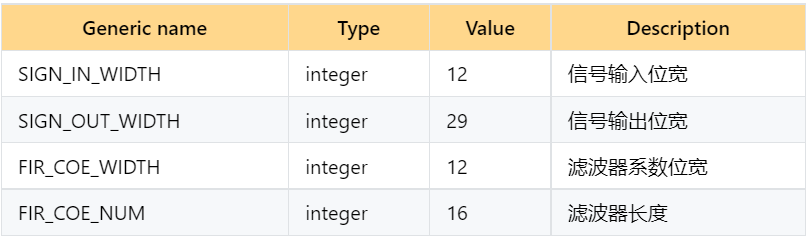

参数描述如下：
代码如下：
`timescale 1ns / 1ps
module Fir_Parallel(
input clk,//!系统时钟
input rst,//!复位信号
input signed [SIGN_IN_WIDTH-1:0] signal_in,//!信号输入
output signed [SIGN_OUT_WIDTH-1:0] signal_out//!信号输出,信号输出速度和输入速度相同
);
//
parameter integer SIGN_IN_WIDTH = 12 ;//!信号输入位宽
parameter integer SIGN_OUT_WIDTH = 29 ;//!信号输出位宽
parameter integer FIR_COE_WIDTH = 12 ;//!滤波器系数位宽
parameter integer FIR_COE_NUM = 16 ;//!滤波器长度
localparam integer FIR_WIDTH_DIV_2 = FIR_COE_NUM/2 ;
function [FIR_COE_WIDTH-1:0] coe_data;
input [FIR_WIDTH_DIV_2-1:0] index;
begin
case(index)
'd0:coe_data='h000;
'd1:coe_data='hffd;
'd2:coe_data='h00f;
'd3:coe_data='h02e;
'd4:coe_data='hf8b;
'd5:coe_data='hef9;
'd6:coe_data='h24e;
'd7:coe_data='h7ff;
endcase
end
endfunction
integer i;
genvar j;
//!滤波器系数加载
wire signed [FIR_COE_WIDTH-1:0] coe[FIR_WIDTH_DIV_2-1:0];
generate
for (j=0; j<FIR_WIDTH_DIV_2; j=j+1)
assign coe[j] = coe_data(j);
endgenerate
//!寄存输入信号
reg [SIGN_IN_WIDTH-1:0] Sign_in_Reg[FIR_COE_NUM-1:0];
//将数据存入移位寄存器sign_in_Reg中
always @(posedge clk)begin
if (rst=='b1)begin
//初始化寄存器值为0
for (i=0; i<FIR_COE_NUM; i=i+1)
Sign_in_Reg[i]=12'd0;
end
else begin
for (i=0; i<FIR_COE_NUM-1; i=i+1)
Sign_in_Reg[i+1] <= Sign_in_Reg[i];
Sign_in_Reg[0] <= signal_in;
end
end
reg signed [SIGN_IN_WIDTH:0] add_sum[FIR_WIDTH_DIV_2-1:0];
//为了保证加法运算不溢出，输入输出数据均扩展为SIGN_IN_WIDTH+1比特。
//对称结构只需要计算FIR_WIDTH_DIV_2次
//一级流水
always @(posedge clk) begin
if (rst=='b1)begin
for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
add_sum[i]<= 'd0;
end
else begin
for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
add_sum[i]<= {Sign_in_Reg[i][SIGN_IN_WIDTH-1],Sign_in_Reg[i]} +
{Sign_in_Reg[FIR_COE_NUM-1-i][SIGN_IN_WIDTH-1],Sign_in_Reg[FIR_COE_NUM-1-i]};
end
end
(*use_dsp48="yes"*) reg signed [SIGN_IN_WIDTH+FIR_COE_WIDTH:0] mult_out[FIR_WIDTH_DIV_2-1:0];
always @(posedge clk ) begin
if (rst=='b1)begin
for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
mult_out[i]<= 'd0;
end
else begin
for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
mult_out[i] <= add_sum[i] * coe[i];
end
end
assign signal_out = sign_out;
reg signed [SIGN_OUT_WIDTH-1:0] sum;
reg signed [SIGN_OUT_WIDTH-1:0] sign_out;
always @(posedge clk)begin
if (rst)begin
sum <= 'd0;
sign_out <= 'd0;
end
else begin
sign_out <= sum;
// sum = 'd0;
// for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
// sum = sum + mult_out[i];
sum <= mult_out[0] + mult_out[1] + mult_out[2] + mult_out[3] +
mult_out[4] + mult_out[5] + mult_out[6] + mult_out[7];
end
end
endmodule
代码解读
关于加载滤波器系数的部分，我这里使用了function做了包装，以便于后续修改滤波器长度时，可以通过脚本生成function去增加滤波器系数的长度。
function [FIR_COE_WIDTH-1:0] coe_data;
input [FIR_WIDTH_DIV_2-1:0] index;
begin
case(index)
'd0:coe_data='h000;
'd1:coe_data='hffd;
'd2:coe_data='h00f;
'd3:coe_data='h02e;
'd4:coe_data='hf8b;
'd5:coe_data='hef9;
'd6:coe_data='h24e;
'd7:coe_data='h7ff;
endcase
end
endfunction
针对乘法运算，这里没有使用IP，但是为了使得该部分运算使用DSP资源，更好地提升性能，因此该信号的运算使用dsp48资源，所以在信号声明时前面加了(*use_dsp48="yes"*)。
关于杜勇老师书中写的信号与系数相乘后的结果针对sum信号使用了阻塞赋值的部分，个人觉得这个在时序逻辑中是不太好的设计，使用的代码如下，虽然会简化乘累加的过程，但是针对实际使用的工程来说，这个是不好的代码风格。
always @(posedge clk)begin
if (rst=='b1)begin
sum = 'd0;
sign_out <= 'd0;
end
else begin
sign_out <= sum;
sum = 'd0;
for (i=0; i<FIR_WIDTH_DIV_2; i=i+1)
sum = sum + mult_out[i];
end
end
所以这里我直接做了展开处理，将8个结果做了加法。
电路架构优化
我认为在随着滤波器规模变大运算的数据位宽增加时，信号与系数相乘后的结果进行累加操作的部分，组合逻辑的延时相对会增加很多，为了进一步提升电路架构的性能，可对该部分进行加法树的平衡，打拍优化加法树结构，应该有可能进一步提升电路架构的性能。
仿真设计
仿真数据设计
为了验证并行设计代码的正确性。这里使用MATLAB脚本产生了一个混频信号，混频的频率为100hz和700hz的叠加，然后将混频信号进行量化处理并导出txt文件以供仿真文件读取。
clc;close all;clear all;
Fs = 2000; %采样频率
N = 2^10; %采样点数
f1=300; %正弦波1频率
f2=400; %正弦波1频率
t=[0:N-1]/Fs; %时间序列
s1 = sin(2*pi*f1*t) ;
s2 = sin(2*pi*f2*t) ;
s = s1 .* s2;
figure(1);
subplot(1,2,1);
plot(t,s,'r','LineWidth',1.2);
title('时域波形');
axis([0,100/Fs,-3,3]);
set(gca,'LineWidth',1.2);
%转化为位宽12bit数据
s_12bit=s./max(s).*(2.^11 - 1); % DA输入波形，量化到16bit
s_12bit(find(s_12bit<0) ) = s_12bit(find(s_12bit<0) ) + 2^12 - 1;
s_12bit = fix(s_12bit);
s_12bit = dec2hex(s_12bit);
% %生成文件
fid= fopen('sin_data.txt','w+');
%生成十六进制
for i=1:N
fprintf(fid,'%s',s_12bit(i,:));
fprintf(fid,'\r\n');
end
fclose(fid);
%% 设计验证
N=16; %滤波器长度
fs=2000; %采样频率
fc=500; %低通滤波器的截止频率
B=12; %量化位数
%生成各种窗函数
w_kais=blackman(N)';
%采用fir1函数设计FIR滤波器
b_kais=fir1(N-1,fc*2/fs,w_kais);
ss=conv(b_kais,s);
subplot(1,2,2);
plot(t(20:1000),ss(20:1000));
title('滤波后信号');
axis([0,100/Fs,-1,1]);
set(gca,'LineWidth',1.2);

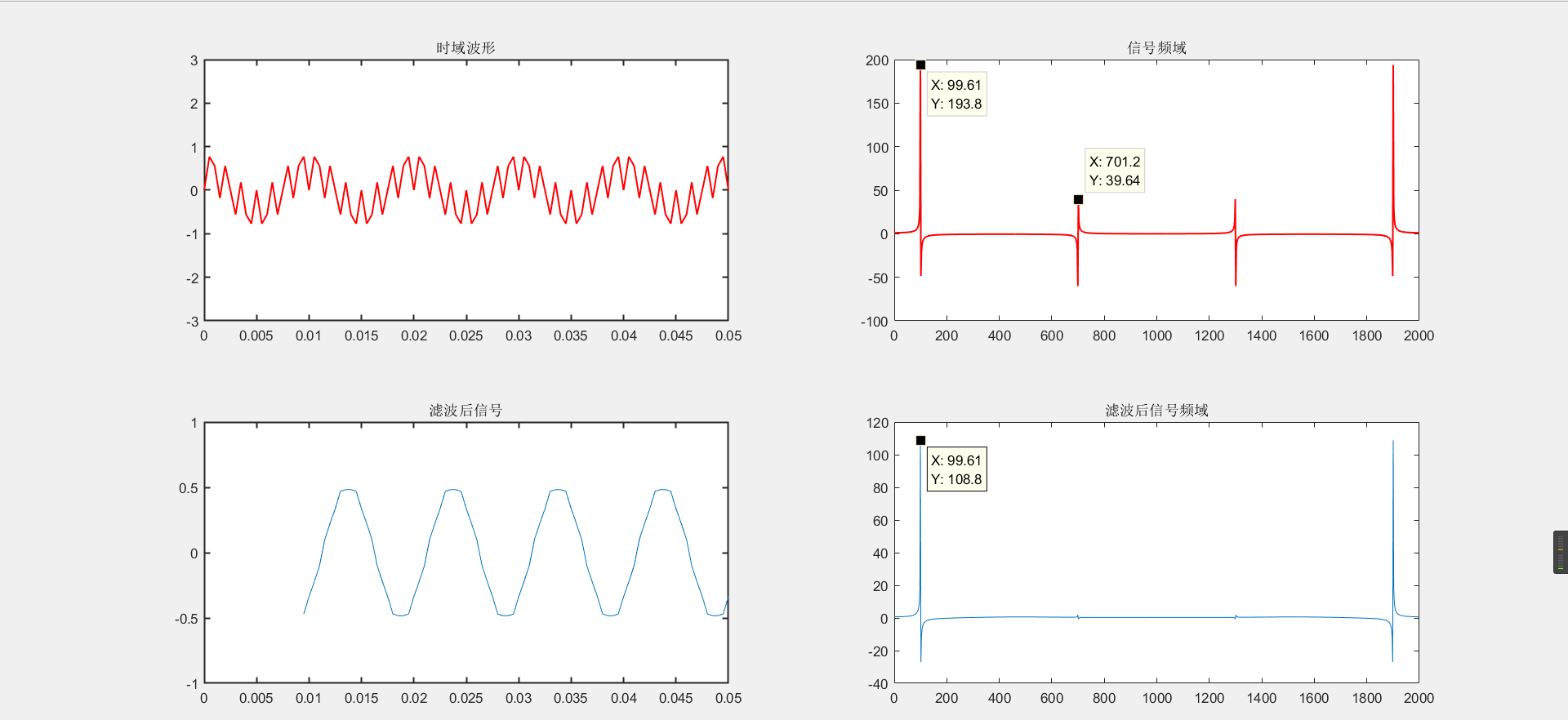

运行仿真后，根据设计的滤波器系数进行仿真，发现可以正常滤波除去高频分量。
仿真激励文件编写
`timescale 1ns / 1ps
module Fir_Parallel_tb;
// Parameters
localparam integer SIGN_IN_WIDTH = 12;
localparam integer SIGN_OUT_WIDTH = 29;
localparam integer FIR_COE_WIDTH = 12;
localparam integer FIR_COE_NUM = 16;
// Ports
reg clk = 1;
reg rst = 1;
reg [SIGN_IN_WIDTH-1:0] signal_in;
wire [SIGN_OUT_WIDTH-1:0] signal_out;
Fir_Parallel #(
.SIGN_IN_WIDTH(SIGN_IN_WIDTH ),
.SIGN_OUT_WIDTH(SIGN_OUT_WIDTH ),
.FIR_COE_WIDTH(FIR_COE_WIDTH ),
.FIR_COE_NUM (FIR_COE_NUM )
)Fir_Parallel_dut (
.clk (clk ),
.rst (rst ),
.signal_in (signal_in ),
.signal_out ( signal_out)
);
reg [11:0] mem [0:99];
reg [9:0] addr ;
// reg [11:0]data_out ;
always #(10*1)
begin
if(rst==0)
addr = addr + 10'd1;
signal_in = mem[addr][11:0];
end
always
#5 clk = ! clk ;
initial
begin
signal_in =0;
$readmemh("sin_data.txt",mem);
addr = 10'd0;
#10;
rst = 0;
end
endmodule
运行仿真，查看波形可见，滤波效果和仿真结果一致。
延迟分析
该架构的数据输入后，每四个时钟周期后输出一个数据，其中，一个时钟周期用于X（n）的加和，一个时钟周期用于计算信号和滤波器系数相乘的结果，一个时钟周期用于乘法输出后的数据做累加处理，一个时钟用于读取累加后的结果。
