上一章中，已经对 OpenGL 的编程语言 GLSL 和渲染模式有了一定的了解，今天，将运用之前的知识，完成一些平面图形的操作。效果如下：
在这里插入图片描述

如果你对 OpenGL 的基本概念或者渲染流程不清晰，建议先看 OpenGL ES 学习(一) – 基本概念和 OpenGL ES 学习(二) – 渲染模式和GLSL
这两篇文章。

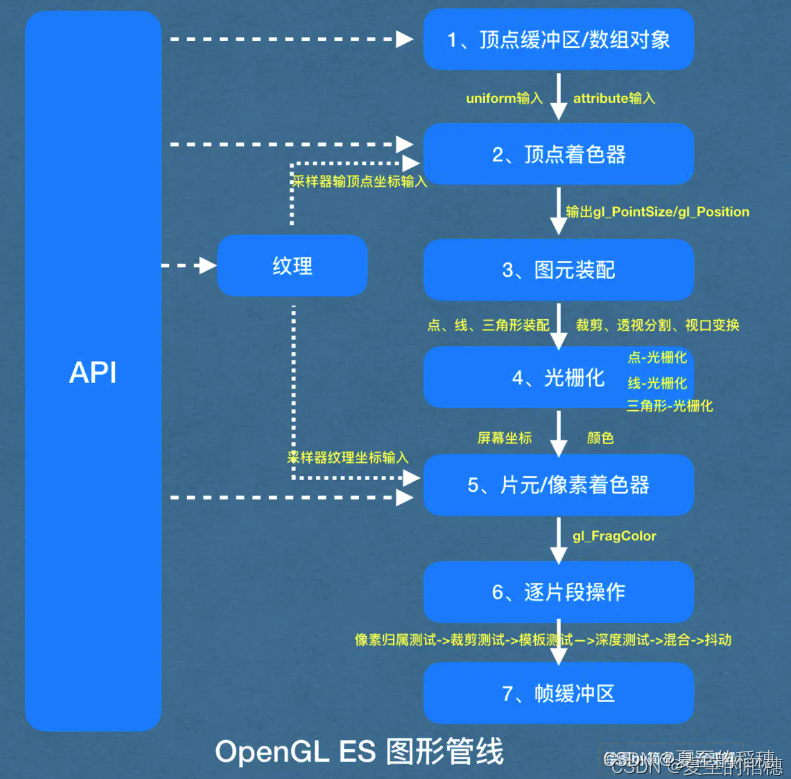

先直接上两张图：
在这里插入图片描述

可以看到，我们需要先编写着色器的代码，才能把 OpenGL 的数据，传递到渲染管线上。

一. 完成程序编写

首先从最简单的一个点来写。

1.1 着色器代码代码编写

先新建一个 GLSL 的文件，编写顶点着色器的代码，对 GLSL 不熟悉，可以先 OpenGL ES 学习(二) – 渲染模式和GLSL 。

一个着色器的代码，都是一个执行片段，所以，都是 main 函数为入口。
一个点绘制，需要位置，大小和颜色，而着色的内置参数为：

顶点着色器(Vectex Shader)：gl_position(位置) 和 gl_pointSize (大小)
片段着色器(Fragment Shader)：gl_FragColor (颜色值)

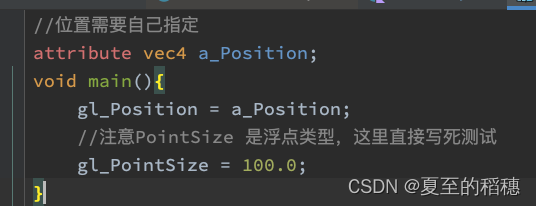

所以，点的顶点着色器代码为：
在这里插入图片描述
顶点着色器的变量为：

        private val VERTEX_SHADER = """

            //位置需要自己指定
            attribute vec4 a_Position;
            void main(){
                gl_Position = a_Position;
                //注意PointSize 是浮点类型，这里直接写死测试
                gl_PointSize = 100.0;
            }

        """

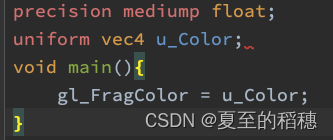

片段着色器这里，只需要涂上一个颜色即可，这个颜色值由程序给，内置参数 gl_FragColor

  /**
      * 片段着色器
      */
     private val FRAGMENT_SHADER = """

             // 定义所有浮点数据类型的默认精度；有lowp、mediump、highp 三种，但只有部分硬件支持片段着色器使用highp。(顶点着色器默认highp)
             precision mediump float;
             uniform vec4 u_Color;
             void main(){
                 gl_FragColor = u_Color;
             }

     """

除了直接写好，也可以把 glsl 的文件，放到 assert ，再读取。

1.2 着色的创建/编译

先看一张图：
在这里插入图片描述
所以，一个着色器的代码生成，可以理解为：

使用 glCreateProgram 拿到 OpenGL 对象
使用 glAttachShader 关联着色器代码，着色器的代码构建：glCreateShader -> glShaderSource -> glCompileShader 组成
glLinkProgram 将着色器的程序关联到 OpenGL 对象，组成一个 OpenGL 程序
使用 GLES20.glUseProgram，使用上述的 OpenGL 程序

编译着色器

    /**
     * 编译着色器代码，获取代码Id
     */
    open fun compileShader(type: Int, shaderCode: String): Int {
        //创建一个shader 对象
        val shaderId = GLES20.glCreateShader(type)
        if (shaderId == 0) {
            Log.d(TAG, " 创建失败")
            return 0
        }
        //将着色器代码上传到着色器对象中
        GLES20.glShaderSource(shaderId, shaderCode)
        //编译对象
        GLES20.glCompileShader(shaderId)
        //获取编译状态，OpenGL 把想要获取的值放入长度为1的数据首位
        val compileStatus = intArrayOf(1)
        GLES20.glGetShaderiv(shaderId, GLES20.GL_COMPILE_STATUS, compileStatus, 0)
        Log.d(TAG, " compileShader: ${compileStatus[0]}")

        if (compileStatus[0] == 0) {
            Log.d(TAG, " 编译失败")
            GLES20.glDeleteShader(shaderId)
            return 0
        }

        return shaderId
    }

关联着色器代码，组成可执行程序：

        /**
     * 关联着色器代码，组成可执行程序
     */
    open fun linkProgram(vertexShaderId: Int, fragmentShaderId: Int): Int {
        //创建一个 OpenGL 程序对象
        val programId = GLES20.glCreateProgram()
        if (programId == 0) {
            Log.d(TAG, " 创建OpenGL程序对象失败")
            return 0
        }
        //关联顶点着色器
        GLES20.glAttachShader(programId, vertexShaderId)
        //关联片段周色漆
        GLES20.glAttachShader(programId, fragmentShaderId)
        //将两个着色器关联到 OpenGL 对象
        GLES20.glLinkProgram(programId)
        //获取链接状态，OpenGL 把想要获取的值放入长度为1的数据首位
        val linkStatus = intArrayOf(1)
        GLES20.glGetProgramiv(programId, GLES20.GL_LINK_STATUS, linkStatus, 0)
        Log.d(TAG, " linkProgram: ${linkStatus[0]}")

        if (linkStatus[0] == 0) {
            GLES20.glDeleteProgram(programId)
            Log.d(TAG, " 编译失败")
            return 0
        }
        return programId;

    }

最后，使用该程序：

    /**
     * 生成可执行程序，并使用该程序
     */
    protected fun makeProgram(vertexShaderCode:String,fragmentShaderCode:String):Int{
        //需要编译着色器，编译成一段可执行的bin，去与显卡交流
        val vertexShader = compileShader(GLES20.GL_VERTEX_SHADER, vertexShaderCode)
        //步骤2，编译片段着色器
        val fragmentShader = compileShader(GLES20.GL_FRAGMENT_SHADER, fragmentShaderCode)

        // 步骤3：将顶点着色器、片段着色器进行链接，组装成一个OpenGL程序
        programId = linkProgram(vertexShader, fragmentShader)

        //通过OpenGL 使用该程序
        GLES20.glUseProgram(programId)
        return programId
    }

着色器创建、编译和链接，都可以拿到状态值，大于0的时候，则表示是可用的。这几步都是固定，封装好就可以了。

1.3 获取定编索引和通过 GL 使用索引

获取顶点索引
回去顶点之前，还需要申明顶点的位置，分量个数：

        //着色器中的两个变量，需要我们赋值
        private val U_COLOR = "u_Color"
        private val A_POSITION = "a_Position"

        //定点的数据，只有一个点，就放中心即可
        private val POINT_DATA = floatArrayOf(0f, 0f)

        /**
         * Float类型占4Byte
         */
        private val BYTES_PER_FLOAT = 4
        /**
         * 每个顶点数据关联的分量个数：当前案例只有x、y，故为2
         */
        private val POSITION_COMPONENT_COUNT = 2
        //颜色索引
        private var u_color = 0

加载顶点数据到内存

    //通过nio ByteBuffer把设置的顶点数据加载到内存
    private var vertexData: FloatBuffer =ByteBuffer
        // 分配顶点坐标分量个数 * Float占的Byte位数
        .allocateDirect(POINT_DATA.size * BufferUtil.BYTES_PER_FLOAT)
        // 按照本地字节序排序
        .order(ByteOrder.nativeOrder())
        // Byte类型转Float类型
        .asFloatBuffer()
        .put(POINT_DATA)

1.3.1 关联索引

GL 关联索引，使用的是 glVertexAttribPointer 方法，它会把顶点数据和属性关联到 GL 里，然后再通过 glEnableVertexAttribArray，告知 GL 使用指定的顶点属性索引。
完成代码如下：

       override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
        //白色背景
        GLES20.glClearColor(1f,1f,1f,1f)
        // 编译着色器相关程序
        val programId = makeProgram(VERTEX_SHADER, FRAGMENT_SHADER)
        // 步骤5：获取颜色Uniform在OpenGL程序中的索引
        u_color = GLES20.glGetUniformLocation(programId, U_COLOR)
        // 步骤6：获取顶点坐标属性在OpenGL程序中的索引
        val a_position = GLES20.glGetAttribLocation(programId,A_POSITION)

        //将缓冲区的指针指到头部，保证数据从头开始
        vertexData.position(0)

        // 关联顶点坐标属性和缓存数据，参数说明如下：
        GLES20.glVertexAttribPointer(
            a_position, //位置索引；
            POSITION_COMPONENT_COUNT,//用几个分量描述一个顶点
            GLES20.GL_FLOAT,//分量类型
            false, //固定点数据值是否应该被归一化
            0, //指定连续顶点属性之间的偏移量。如果为0，那么顶点属性会被理解为：它们是紧密排列在一起的。初始值为0
            vertexData) //顶点数据缓冲区

        //通知GL程序使用指定的顶点属性索引
        GLES20.glEnableVertexAttribArray(a_position)

    }

1.4 渲染

OpenGL 的加载容器使用的是 GLSurfaceView ，基于 SurfaceView ，通过 Render 来加载数据。
因此，我们可以继承 GLSurfaceView.Renderer，重写方法：

@Override
    public void onSurfaceCreated(GL10 gl, EGLConfig config) {
      //着色器的加载、赋值
    }

    @Override
    public void onSurfaceChanged(GL10 gl, int width, int height) {
        GLES20.glViewport(0, 0, width, height);
    }

    @Override
    public void onDrawFrame(GL10 gl) {
        //清屏
        GLES20.glClear(GL_COLOR_BUFFER_BIT);

        //绘制
        GLES20.glDrawArrays(GLES20.GL_POINTS,0,1);
    }

上面在 onSurfaceCreated 中完成了着色器的加载和复制。
而当有数据来的时候，会回调 onDrawFrame 方法，我们可以在这里，使用 glDrawArrays 去绘制顶点的类型，和个数，该方法的解释为，假如现按顺序有A、B、C、D、E、F一共6个点。
而mode的具体参数值如下：
图片来源https://www.jianshu.com/p/eb11a8346cf6

二. 画几何图形

2.1 画点

完成代码为：

    override fun onSurfaceChanged(gl: GL10?, width: Int, height: Int) {
        //填充整个页面
        GLES20.glViewport(0,0,width,height)
    }

    override fun onDrawFrame(gl: GL10?) {
        //步骤1：使用glClearColor设置的颜色，刷新Surface
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)
        // 步骤2：更新u_Color的值，即更新画笔颜色，RGBA，百分百的意思
        GLES20.glUniform4f(u_color,0f,1f,0f,1f)
        // 步骤3：使用数组绘制图形：
        // 1.绘制的图形类型；2.从顶点数组读取的起点；3.从顶点数组读取的顶点个数 ,这里只绘制一个点
        GLES20.glDrawArrays(GLES20.GL_POINTS,0,1)
    }

GLSurfaceView 的使用

glSurfaceView = GLSurfaceView(this@MainActivity).apply {
				//设置 GL 的版本
                    setEGLContextClientVersion(2)
                    setEGLConfigChooser(false)
                    //你继承的  GLSurfaceView.Renderer
                    setRenderer(render)
                    //等待点击才会刷帧
                    renderMode = GLSurfaceView.RENDERMODE_WHEN_DIRTY

                }

效果：
在这里插入图片描述

2.2 画多边形

修改顶点数据

        private val POINT_DATA = floatArrayOf(
            //x,y 一个点，这里相当于一个棱形，自己画个坐标
            0f, 0f,
            0f, 0.5f,
            -0.5f, 0f,
            0f, -0.5f,
            0.5f, -0.5f,
            0.5f, 0f,
            0.5f, 0.5f,
        )

坐标时[-1,1] 之间，可以想象一下。
其他不变，在 onDrawFrame 修改绘制的顶点个数，当点击时，刷新个数：

    override fun onDrawFrame(gl: GL10?) {
        //步骤1：使用glClearColor设置的颜色，刷新Surface
        GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT)
        drawIndex++
        // glDrawArrays 可以理解成绘制一个图层，多个图层可以叠加，然后通过onDrawFrame绘制到这一帧上
        drawTriangle()
        drawLine()
        drawPoint();

        if (drawIndex >= POINT_DATA.size / 2) {
            drawIndex = 0
        }
    }

    private fun drawLine() {
        // GL_LINES：每2个点构成一条线段
        // GL_LINE_LOOP：按顺序将所有的点连接起来，包括首位相连
        // GL_LINE_STRIP：按顺序将所有的点连接起来，不包括首位相连
        GLES20.glUniform4f(uniformColor, 1f, 0f, 0f, 1f)
        GLES20.glDrawArrays(GLES20.GL_LINE_STRIP, 0, drawIndex)
    }

    private fun drawPoint() {
        GLES20.glUniform4f(uniformColor, 0f, 0f, 1f, 1f)
        GLES20.glDrawArrays(GLES20.GL_POINTS, 0, drawIndex)
    }

    private fun drawTriangle() {
        // GL_TRIANGLES：每3个点构成一个三角形
        // GL_TRIANGLE_STRIP：相邻3个点构成一个三角形,不包括首位两个点
        // GL_TRIANGLE_FAN：第一个点和之后所有相邻的2个点构成一个三角形
        GLES20.glUniform4f(uniformColor, 1f, 1f, 0f, 1f)
        GLES20.glDrawArrays(GLES20.GL_TRIANGLE_FAN, 0, drawIndex)
    }

效果：
在这里插入图片描述
这样就学习完几何图形的绘制了。更多代码，参考工程：https://github.com/LillteZheng/OpenGLDemo
