模拟试题八（机械原理A） 一、判断题（10分）[对者画√，错者画× ] 1、对心曲柄滑块机构都具有急回特性。（ ） 2、渐开线直齿圆柱齿轮的分度圆与节圆相等。（ ） 3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。（ ） 4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。（ ） 5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。（ ） 6、动平衡的转子一定满足静平衡条件。（ ） 7、斜齿圆柱齿轮的法面压力角大于端面压力角。（ ） 8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。( ) 9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。（ ） 10、平底直动从动件盘状凸轮机构的压力角为常数。（ ） 二、填空题（10分） 1、机构具有确定运动的条件为________________________。 2、平面八杆机构共有_________瞬心。 3、渐开线齿廓上最大压力角在________圆上。 4、当行程速比系数K=1.5时，机构的极位夹角q=__________。 5、举出两种可实现间歇运动的机构。________________________。 6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tga=______。 7、渐开线齿轮的齿廓形状与哪些参数有关？_____________。 8、机械中安装飞轮的目的是_____________。 9、直齿圆锥齿轮的当量齿数Zv=__________。 10、在连杆机构中处于死点位置的g=__________；a=__________。 三、简答题（10分） 1、为了实现定传动比传动，对齿轮轮廓曲线有什么要求？ 2、计算机构自由度时有哪些注意事项？ 3、计算混合轮系传动比有哪些步骤？ 4、铰链四杆机构中存在双曲柄的条件是什么？ 5、机构等效动力学模型中的四个等效量有哪些?分别是根据何种原理求得？

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

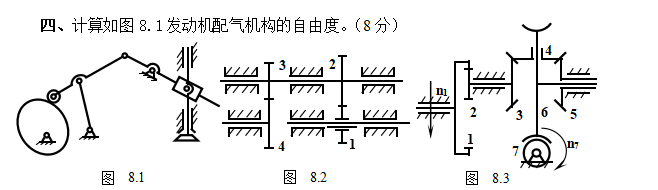

四、计算如图8.1发动机配气机构的自由度。（8分）

五、在图示8.2的回归轮系中，已知：Z1=20，Z2=48， m1= m2=2mm，Z3=18，Z4=36， m3= m4=2.5mm该两对齿轮均为标准渐开线直齿圆柱齿轮，且安装中心距相等。a=200，h*=1，c*=0.25。求：1）两对齿轮的标准中心距分别为多少？2）当以1与2齿轮的标准中心距为

安装中心距时，3与4齿轮应采取何种传动能保证无侧隙啮合？其啮合角a 34´=？ r 3´=？ 3）仍以1与2齿轮的标准中心距为安装中心距，当3与4齿轮采用标准斜齿圆柱齿轮传动时，其法面模数mn3= mn4=2.5mm，齿数不变，其b=？此时分度圆半径r3=？r4 =？（10分）

六、已知图示8.3轮系中各轮齿数为：Z1=40，Z2=20，Z3=Z4=Z5=30，Z6=60，Z7=1（右旋），n1=100rpm，n7=200rpm。求：n5=？方向？（12分）

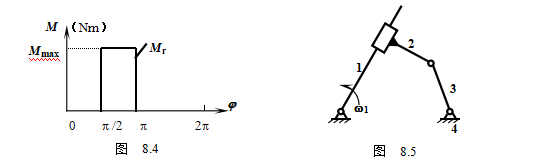

七、如图8.4,机器主轴在稳定运动循环中，等效阻力矩Mr曲线如图所示，等效驱动力矩Md为常数。当测得机械的最大盈亏功△Wmax =942（Nm），wm=80（1/s），d=0.05。求：1）装在主轴上的飞轮转动惯量JF=？2）主轴的wmax =？3）等效驱动力矩Md=？等效阻力矩Mrmax=？（10分）

​

编辑

添加图片注释，不超过 140 字（可选）

八、如图8.5所示的机构，已知机构位置和各构件尺寸及原动件的等角速度w1。在图中找出机构的全部瞬心，且求出图示位置构件3的角速度w3=？（10分）

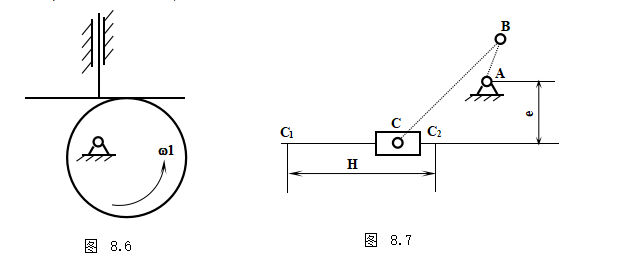

九、已知图示8.6所示的凸轮机构，在图上标出以下各项：1）画出基圆半径ro ；2)标出 从动件图示位置的位移s、凸轮转角d和压力角a ；3）当d=900时，标出从动件位移s’ 和压力角a’。（10分）

十、设计一偏置曲柄滑块机构，如图8.7所示。已知滑块的行程速比系数K=1.5，滑块的冲程H=50mm，导路的偏距e=20mm。求曲柄长度lAB和连杆长度lBC 。

（可选m l=0.001m/mm）(10分）

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

模拟试题八（机械原理A）答案

一、1.×；2.×；3.√；4.×；5.×；6.√；7.×；8.×；9.×；10.√。

​
