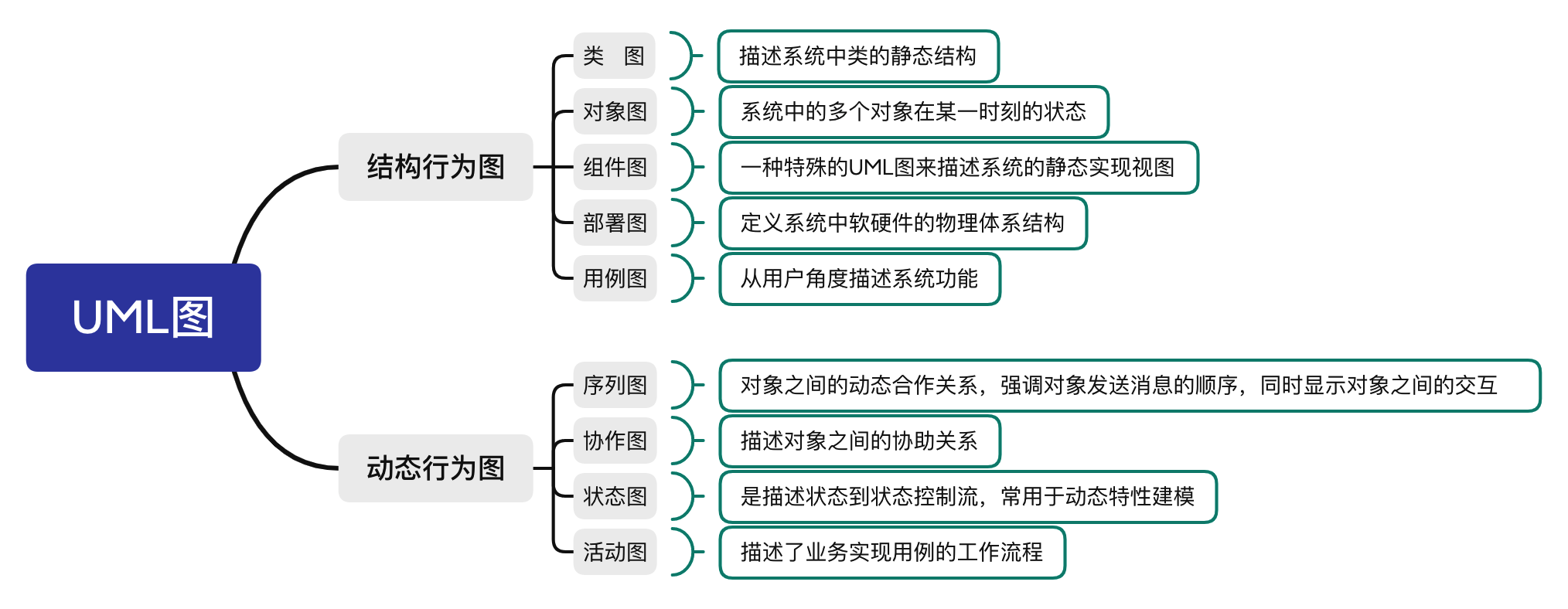

我常用的UML图是 类图、用例图、序列图、状态图这4种。
1、类图
类图是面向对象系统建模最常见的图，是定义其他图的基础
类图主要用用来显示系统中的类，接口以及它们之间的静态结构和关系的一种静态模型
类图显示 集合的类、接口、关联、协作和约束，它也称为结构图

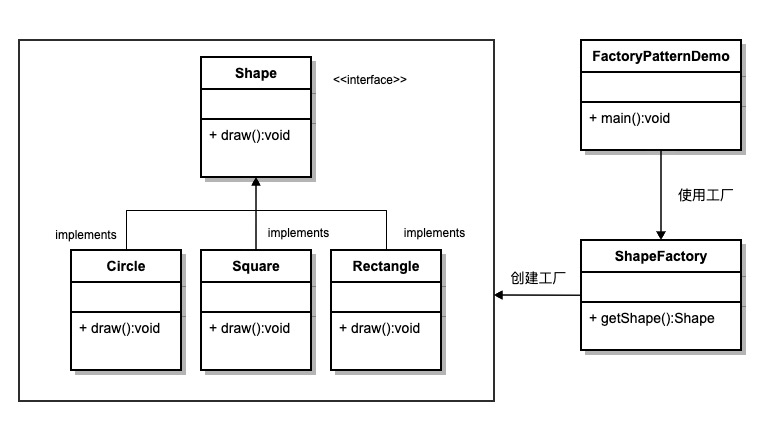

比如工厂模式的类图，我们创建一个 Shape 接口和实现 Shape 接口的实体类。下一步是定义工厂类 ShapeFactory。FactoryPatternDemo 类使用 ShapeFactory 来获取 Shape 对象。它将向 ShapeFactory 传递信息（CIRCLE / RECTANGLE / SQUARE），以便获取它所需对象的类型
2、用例图：
用例图捕捉系统的动态行为，描述用户、需求以及系统功能单元之间的关系
用例是主角、用例和它们的关系
用例用来识别外部和内部因素影响系统
3、序列图
序列图又称时序图、序列图和循序图，是一种UML行为图
序列图描写对象之间发送消息的时间顺序
序列图组成元素：对象、生命线、激活、消息
ATM机取款的需求描述如下：
用户通过ATM机，插入银行卡。系统提示输入密码，用户输入密码。系统检查密码是否正确，密码正确用户选择取款。系统提示输入取款金额。用户输入金额，系统判断其合法性。在获取用户输入金额后，系统开始事物处理，减少账户金额，输出相应现金。

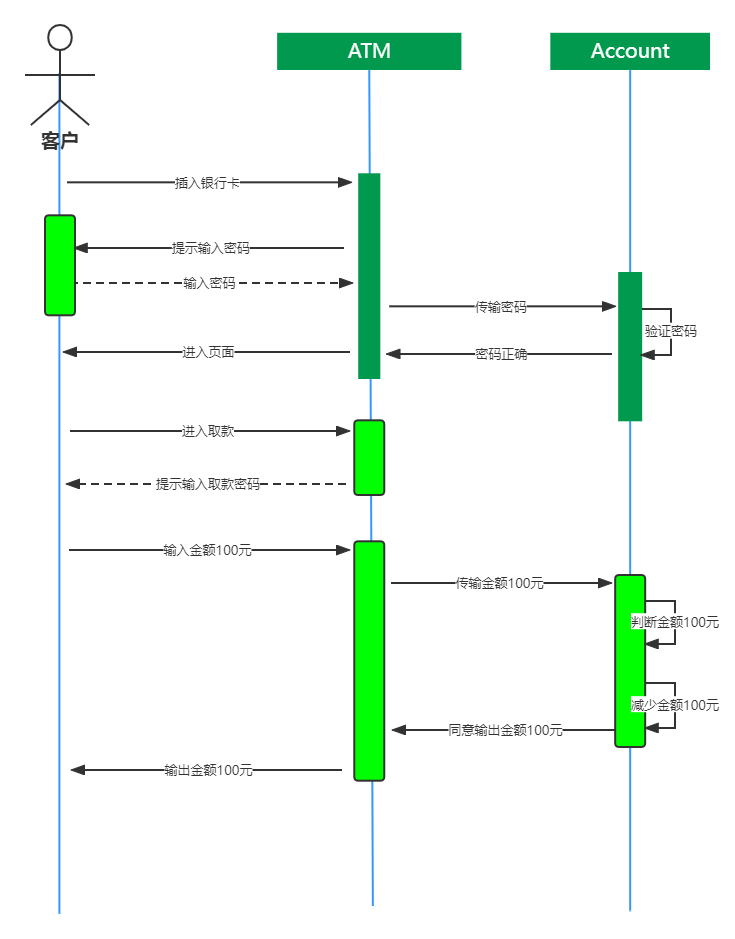

序列图如下：
4、状态图：
状态图主要描述对象具有的各种状态，状态之间的转换以及触及状态转换的各种事件和条件
UML状态图描述了一个状态机，可以被定义为一台机器，它定义了一个对象，这些状态控制外部或内部事件的不同状态。
状态机由状态、转换、事件、活动和动作五部分组成。
比如描述公交车，是否堵车晚点到的状态图
