【高速数字化仪应用案例系列】虹科数字化仪在通信领域的应用

news2025/7/18 7:56:52

通信应用

随着国际社会要求以越来越快的速度传输更多信息，电子通信也在不断发展。模拟和数字技术用于无线、光纤和有线网络系统提供的点对点和广播通信。为了开发和维护这些系统，工程师需要能够测试和鉴定接收和传输的信号。需要减少信号损失或衰减，监测噪声并表征关键参数。此外，随着系统变得越来越复杂，需要快速检测和纠正错误源。

典型的通信应用包括使用RF和微波的无线系统、MIMO、无线LAN、移动电话、基站监控、监视、卫星通信、总线测试、电缆测试、天线和发射器测试。

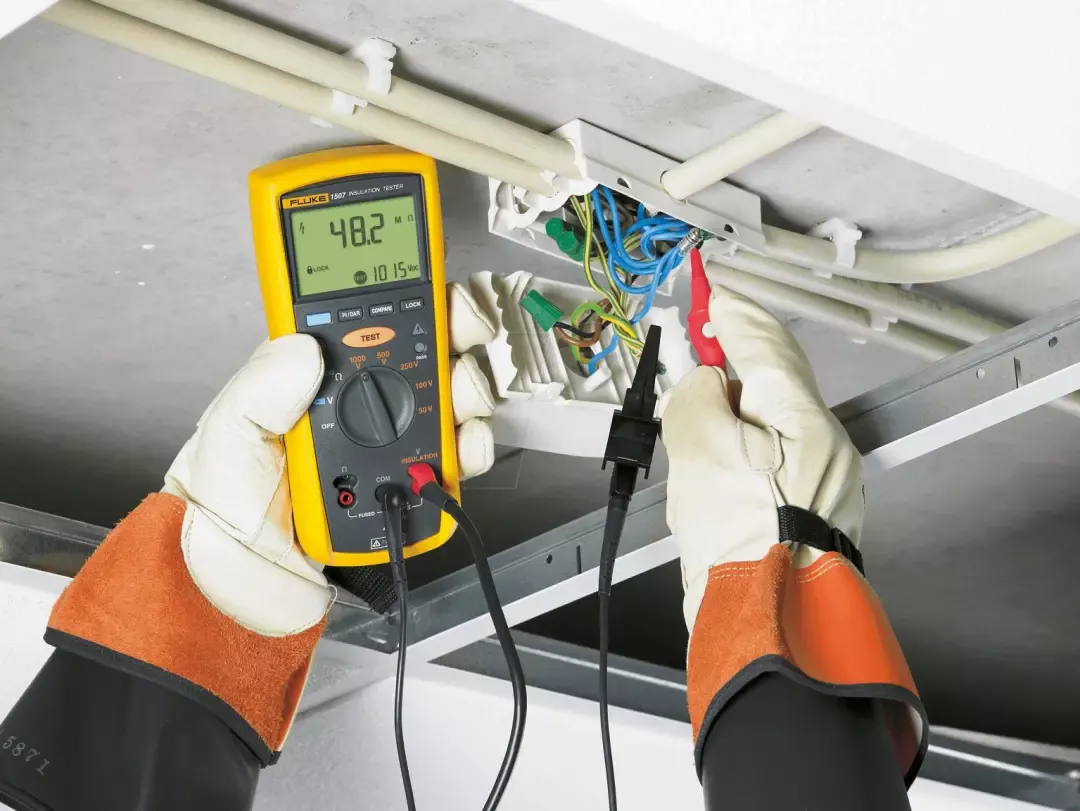

电缆测试

虹科方案

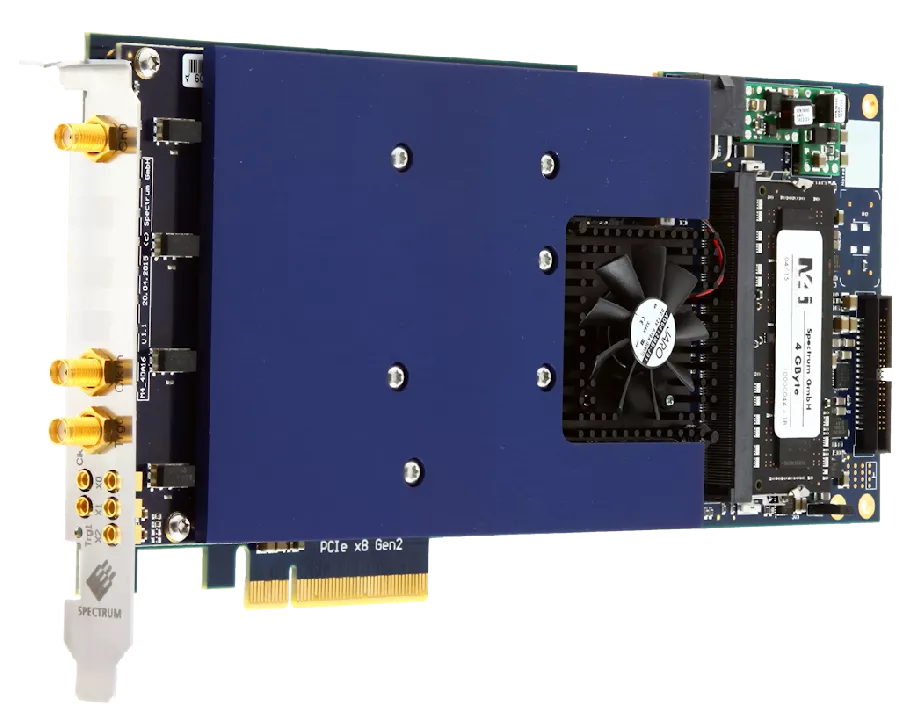

虹科高速数字化仪和任意波形发生器利用最新的基于PC的技术，是通信系统开发、测试和操作的出色工具。它们提供宽范围的带宽、采样速率和动态范围，使其能够满足不断扩大的通信测量需求范围。当需要大动态范围和最大灵敏度时，高分辨率14位和16位数字化仪可用于捕获和分析频率高达250 MHz的信号。这些高分辨率卡具有出色的信噪比（高达72 dB）和无杂散动态范围（高达90 dB），因此可以检测和分析微小的信号变化。

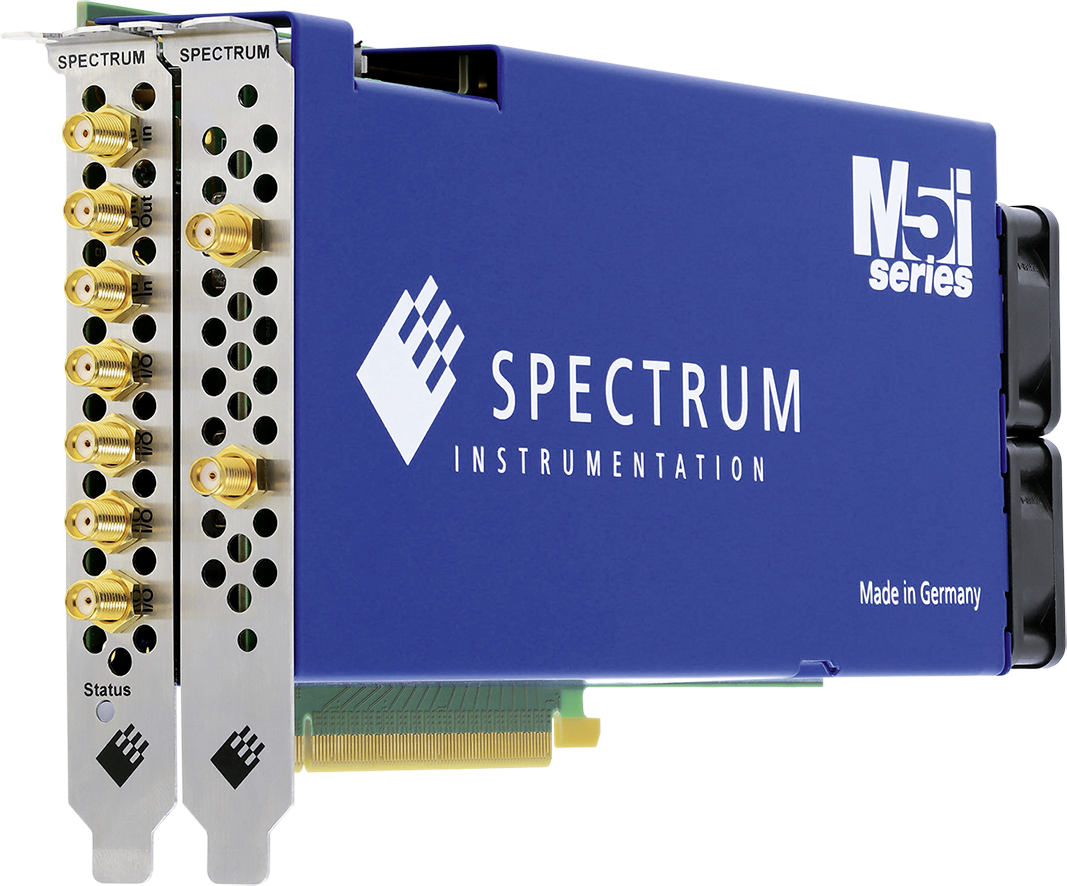

对于更高的频率，可提供8位数字化仪，提供高达5 GS/s的采样率和1.5 GHz带宽。在信号频率甚至可能超过1.5 GHz的无线应用中，数字化仪产品也可以与下变频器一起使用，以进一步扩展其工作频率范围。每个数字化仪卡可以有一到四个通道（低速卡上有八个通道），最多八个卡可以与虹科Spectrum的Star-Hub系统连接在一起，以创建具有多达32个完全同步通道的仪器，使其适合具有多输入和输出（MIMO）发射器和接收器的应用。数字化仪具有大型板载存储器（单卡多达 4 个 G Samples）以及数据流和读出模式，是捕获长而复杂的通信信号的理想选择。使用板卡快速将 PCIe 总线流传输到基于 RAID 的存储阵列，可以捕获和存储数小时的信息。虹科Spectrum的SBench 6软件也可用于查看和鉴定I/O信号。FFT可用于频域分析，参数计算可用于表征时序问题，如前缘和后缘脉冲抖动。
