前言

简称： “TesterPresent”，测试工具保持连接服务
功能： 此服务用于告知电控单元测试工具仍在线。该服务需周期性发送，用于重置 S3server 计时器并维
持当前激活的非默认诊断会话。

---

一、理论描述

该服务很简单，就是让诊断会话处于激活状态。

二、使用步骤

1.请求

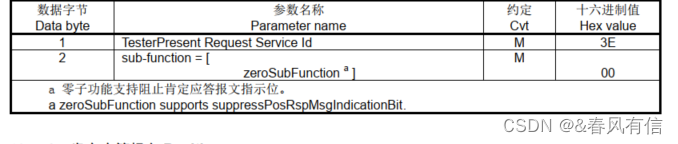

请求报文： 3E 00

解析报文log：
10 03 ： 进入Extend会话模式
50 03 00 32 01 F4： 成功切换会话（00 32 01 F4 不必纠结，是两个诊断时间参数）

等待5秒，会话超时，会话自动退出Extend模式。

27 01： 请求Extend会话下支持的安全访问服务
7F 27 7F： NRC回复，请求服务的会话不支持。

3E 00： 请求握手功能
7E 00： 握手功能已开启

10 03 ： 进入Extend会话模式
50 03 00 32 01 F4： 成功切换会话（00 32 01 F4 不必纠结，是两个诊断时间参数）

此时诊断会话会一直处于Extend会话模式，因此无需再次切换Extend会话，就可以直接访问该会话支持的服务。

*等待5秒，检测会话是否会超时（3E是否成功请求）*

27 01： 请求Extend会话下支持的安全访问服务
67 01 00 00 A0 AC： ECU正响应，回复请求的Seed。（验证了，3E服务请求正确，保持会话模式）

27 02 E0 59 97 DA： 上位机发送计算好的Key交给ECU,用来比较验证
67 07： ECU验证成功，安全访问解锁。

2.响应

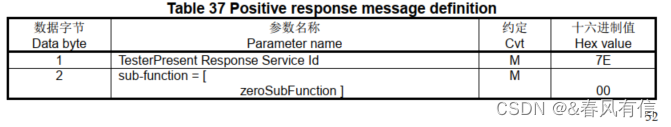

1）正响应

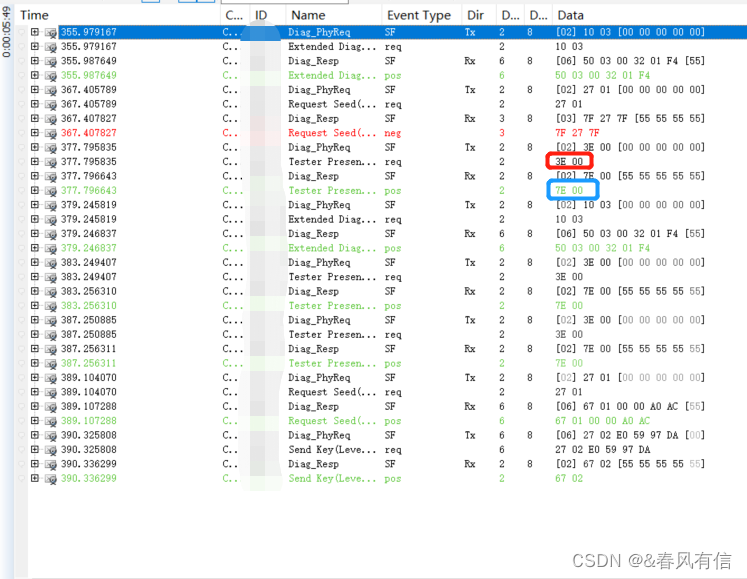

参见CANoe图中的蓝框

2）否定响应

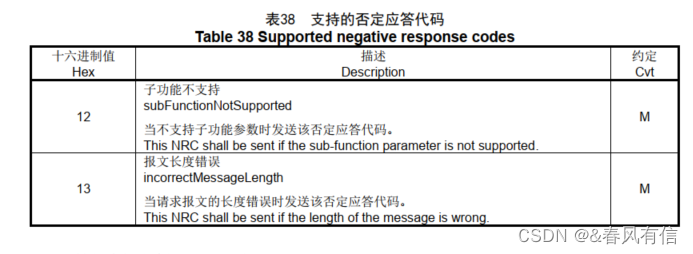

支持的否定响应如下，一般工作上根据整车厂给的诊断输入文档来选择要支持的NRC码。

博主平日项目中支持NRC如下：

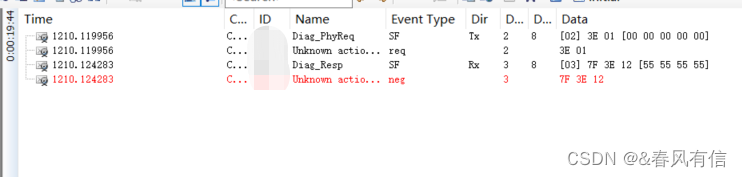

NRC12： Sub-Function不支持（请求数据 3E 01。而你请求的子功能01根本找不到啊，规范里也没有01子服务，ECU收到你这条报文，无法识别subfunc，因此回复该NRC）

NRC13： 请求报文数据长度有误（正确请求数据3E 00 有2个字节。而你请求的是3E 00 00有3个字节，ECU收到你这条报文，无法理解，因此回复该NRC）

总结

0x3E服务太简单了！诊断服务方面基本告一段落。接下来，逐步更新网络会话层的文章！
